OPERATION

The holding clutches (Fig. 166) connect the annu-

lus gear, sun gear, or planetary carrier of a planetary
gear set against the transmission housing in order to
transmit the drive torque.

If the piston (16) on multiple-disc holding clutch

B1 (1) is subjected to oil pressure, it presses the
internal (3) and external discs (2) of the disc set
together. The internally toothed disc carrier (15)
locks the sun gear (14) against the housing. The
planetary pinion gears (13) turn on the sun gear (14).

If the multiple-disc holding clutch B2 (5) is actu-

ated via the piston (7), the piston compresses the disc
set. The internally toothed disc carrier (8) locks the
sun gear (12) against the housing. The planetary pin-
ion gears (11) turn on the sun gear (12).

If the multiple-disc holding clutch B3 (4) is actu-

ated via the piston (6), the planetary carrier (9) and
the annulus gear (10) are locked. When the multiple-

disc brake B3 (4) is actuated, the direction of rotation
is reversed.

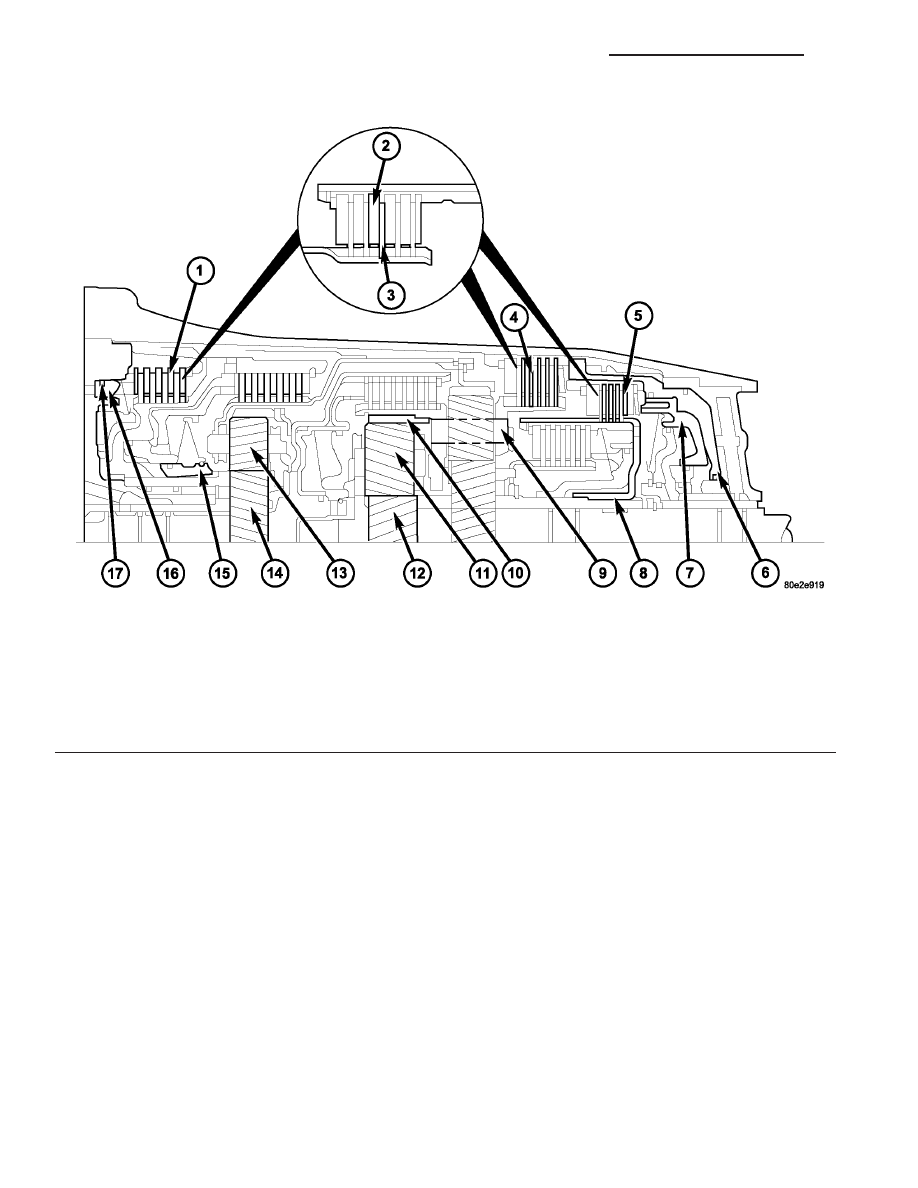

Fig. 166 Holding Clutches

1 - B1 CLUTCH

10 - CENTER PLANETARY GEARSET ANNULUS GEAR

2 - EXTERNALLY TOOTHED DISC

11 - CENTER PLANETARY GEARSET PINION GEARS

3 - INTERNALLY TOOTHED DISC

12 - CENTER PLANETARY GEARSET SUN GEAR

4 - B3 CLUTCH

13 - FRONT PLANETARY GEARSET PINION GEARS

5 - B2 CLUTCH

14 - FRONT PLANETARY GEARSET SUN GEAR

6 - B3 CLUTCH PISTON

15 - B1 CLUTCH INTERNALLY TOOTHED DISC CARRIER

7 - B2 CLUTCH PISTON

16 - B1 CLUTCH PISTON

8 - B2 CLUTCH INTERNALLY TOOTHED DISC CARRIER

17 - B1 CLUTCH EXTERNALLY TOOTHED DISC CARRIER

9 - REAR PLANETARY GEARSET PLANETARY CARRIER

21 - 142

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

VA

HOLDING CLUTCH B1

DISASSEMBLY

(1) Remove the teflon rings (1) (Fig. 167) from the

B1 plate carrier hub (2).

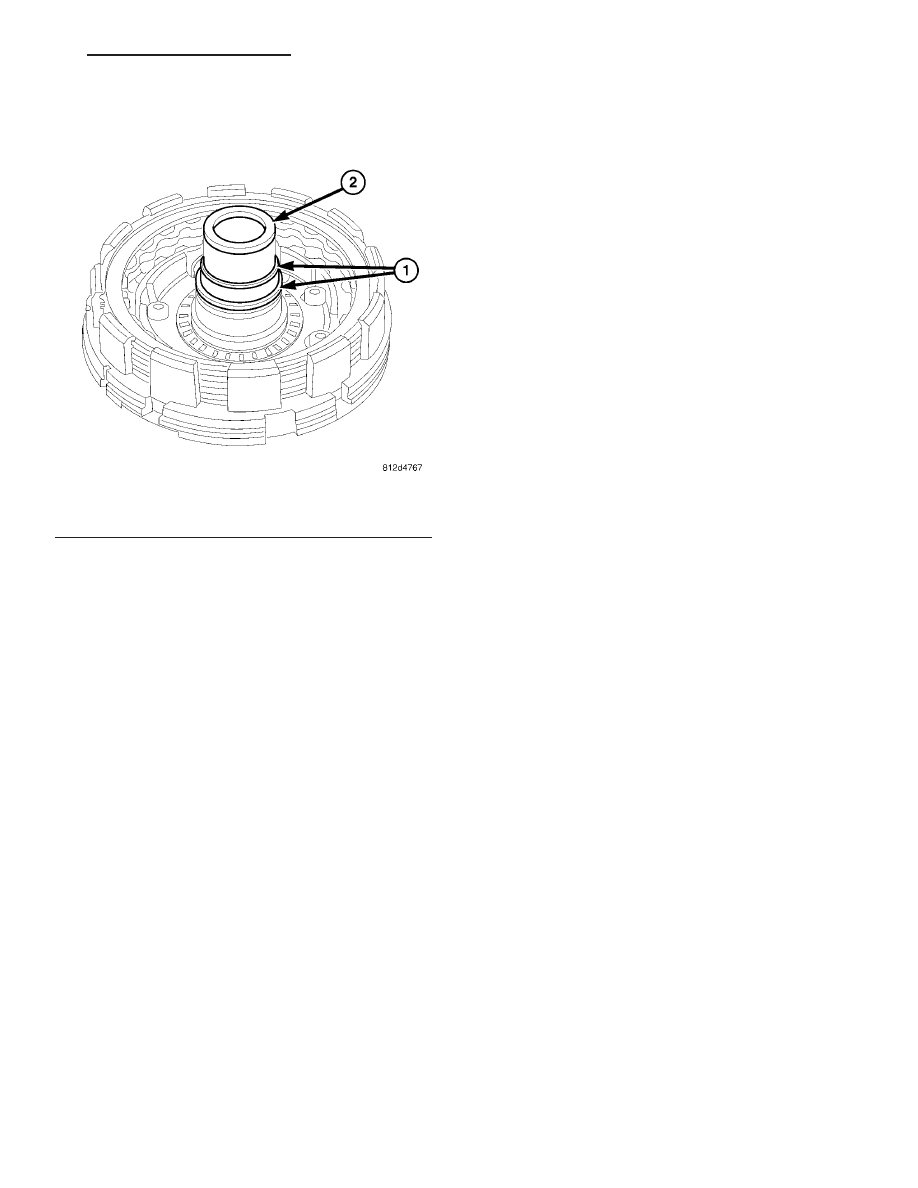

Fig. 167 Remove the Teflon Rings

1 - TEFLON RINGS
2 - PLATE CARRIER HUB

VA

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

21 - 143

(2) Remove snap-ring (7) (Fig. 168).
(3) Remove multiple-disc pack (6) and disc spring

(5) from outer multiple-disc carrier. Note which
clutch disc is removed just prior to the disc spring (5)
for re-assembly. If the clutch discs are re-used, this
disc must be returned to its original position on top
of the disc spring.

(4) Place the Multi-use Spring Compressor 8900

(8) (Fig. 168) on disc spring (3) and compress the
spring until the snap-ring (4) is exposed.

(5) Remove snap-ring (4).
(6) Remove piston (2) from the outer multiple-disc

carrier by carefully blowing compressed air into the
bore (A).

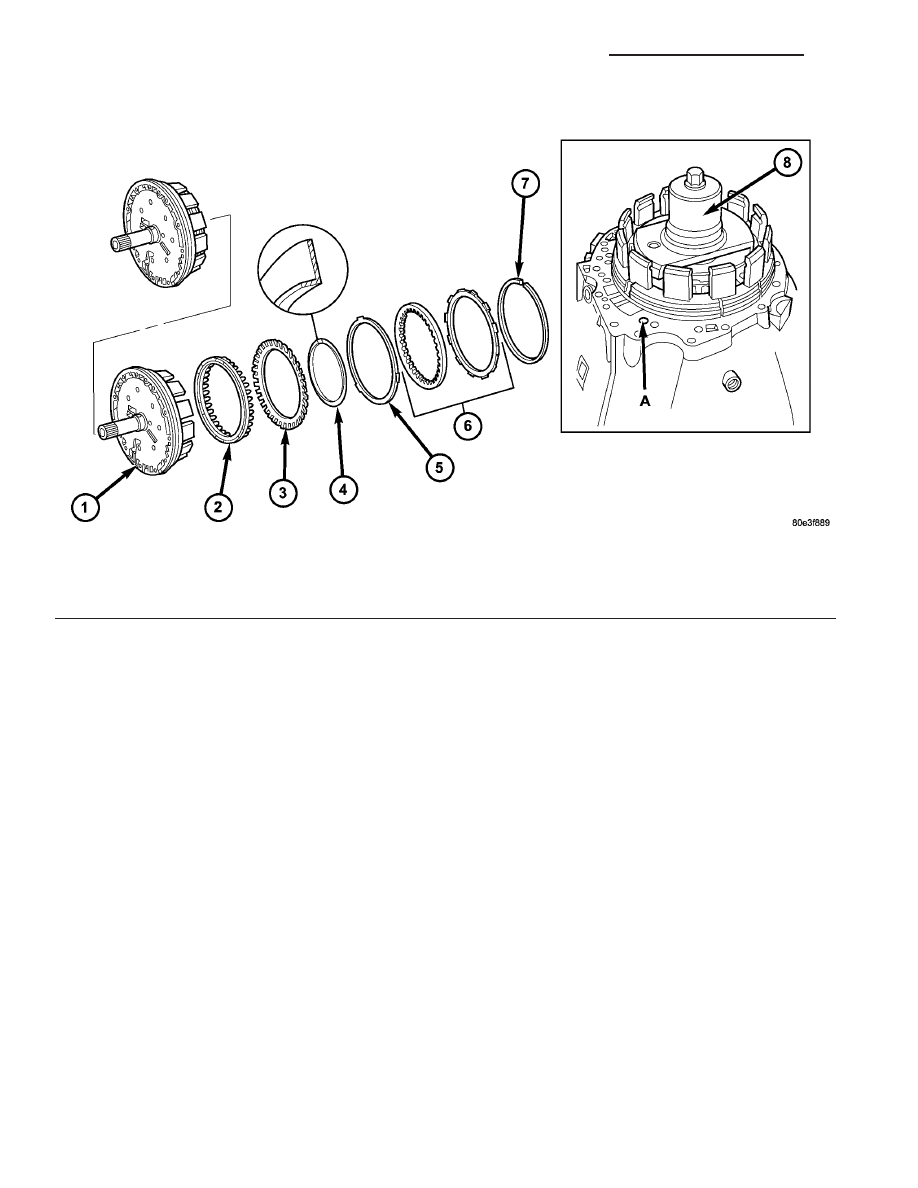

Fig. 168 Holding Clutch B1

1 - HOLDING CLUTCH B1 OUTER CARRIER

5 - DISC SPRING

2 - PISTON

6 - MULTIPLE DISC PACK

3 - DISC SPRING

7 - SNAP-RING

4 - SNAP-RING

8 - MULTI-USE SPRING COMPRESSOR 8900

21 - 144

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

VA

ASSEMBLY

NOTE: Check vulcanized gasket, replace if neces-
sary.

(1) Install piston (2) (Fig. 169) in outer multiple-

disc carrier (1).

(2) Place compressor (8) on disc spring (3) and

compress until the groove of the snap-ring is exposed.

NOTE: The collar of the snap-ring must point
towards the multiple-disc pack. After installing,
check snap-ring for correct seat.

(3) Insert snap-ring (4) (Fig. 169).

(4) Insert disc spring (2) (Fig. 170) in the outer

multiple-disc carrier. Observe the disc spring (2)
installation position. The lugs of the disc spring (2)

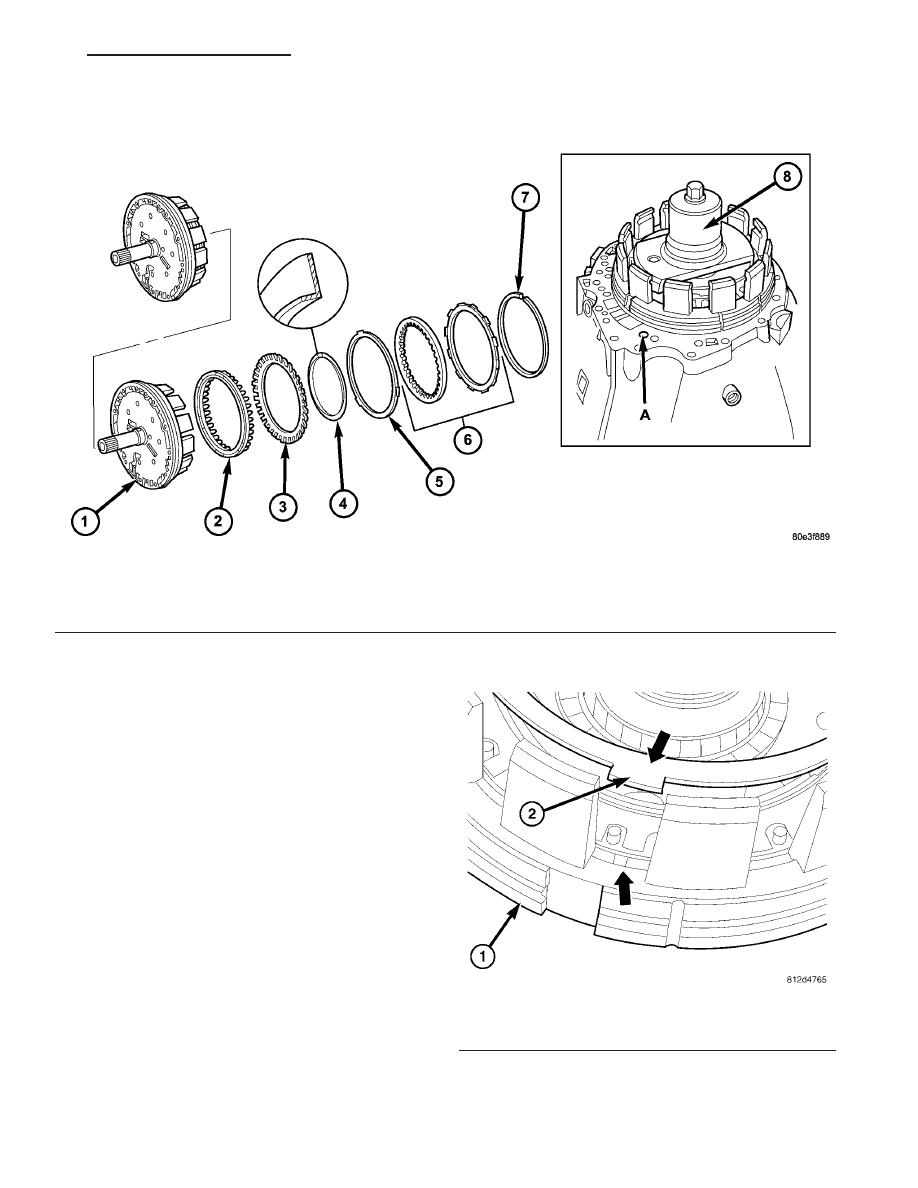

Fig. 169 Holding Clutch B1

1 - HOLDING CLUTCH B1 OUTER CARRIER

5 - DISC SPRING

2 - PISTON

6 - MULTIPLE DISC PACK

3 - DISC SPRING

7 - SNAP-RING

4 - SNAP-RING

8 - MULTI-USE SPRING COMPRESSOR 8900

Fig. 170 Install the Disc Spring

1 - B1 MULTIPLE-DISC CARRIER
2 - DISC SPRING
