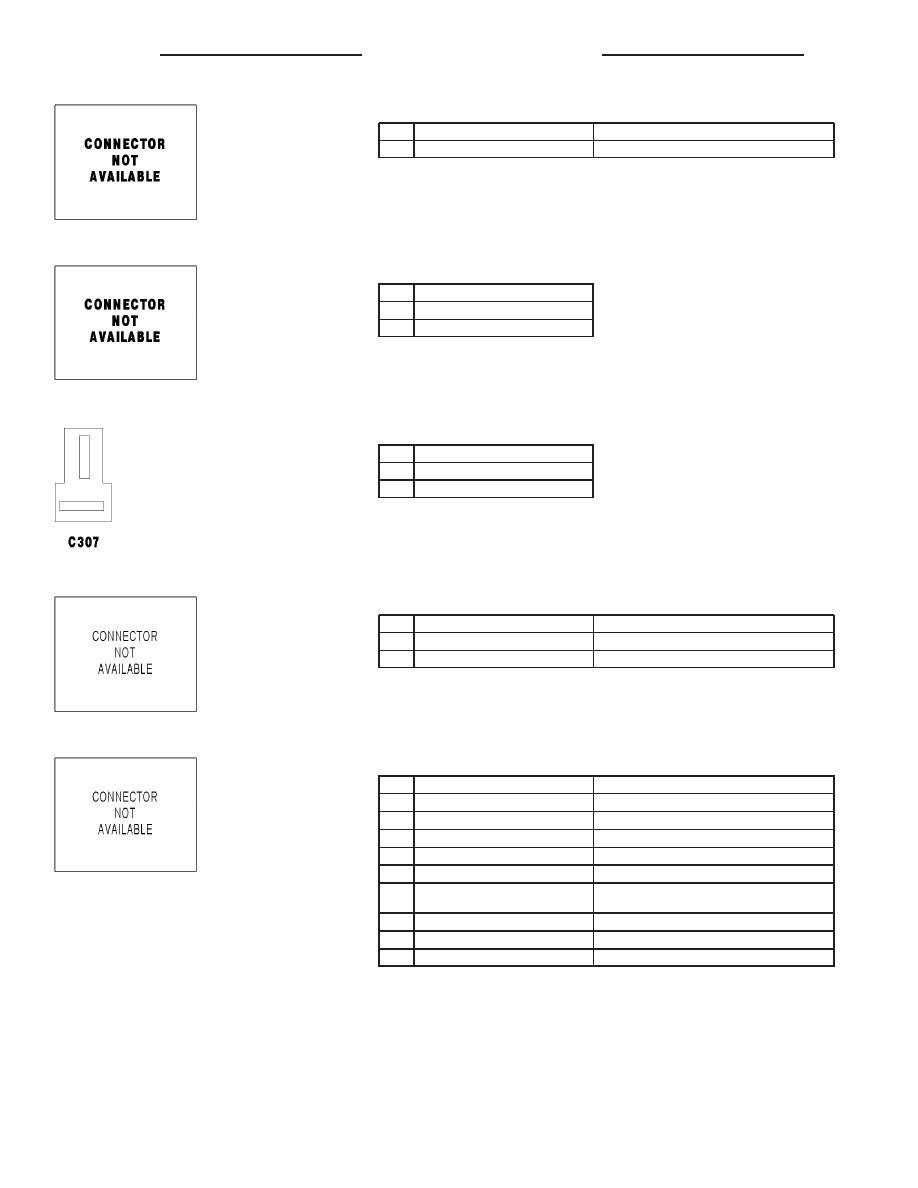

C306 - (BODY SIDE)

CAV

CIRCUIT

FUNCTION

2

14BR

C307 - (BODY SIDE)

CAV

CIRCUIT

1

16BR

2

16BL

C307 - (TEMPERATURE SENSOR SIDE)

CAV

CIRCUIT

1

16BR

2

16BL

CABIN HEATER ASSEMBLY

CAV

CIRCUIT

FUNCTION

B

16BL/YL (CABIN HEATER MODULE)

CIRCULATION PUMP RELAY HIGH SIDE CONTROL

B

16BL/YL (REST SYSTEM)

HEATER BOOSTER MODE

CABIN HEATER MODULE (CHM)

CAV

CIRCUIT

FUNCTION

1

14RD

FUSED B(+)

2

14BR

GROUND

3

16BL/YL

FAN STAGE 1 RELAY HIGH SIDE CONTROL

4

16DG

DOSING PUMP CONTROL

5

16BL/RD

K-IC/ATC/HBM/CHM

6

16BK/BL/DG (EXCEPT PROGRAM TIM-
ER)

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

6

16BL (PROGRAM TIMER)

CABIN HEATER CONTROL

7

16BL (EXCEPT PROGRAM TIMER)

AUXILIARY HEATER SWITCH

7

16YL (PROGRAM TIMER)

CABIN HEATER CONTROL

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

VA

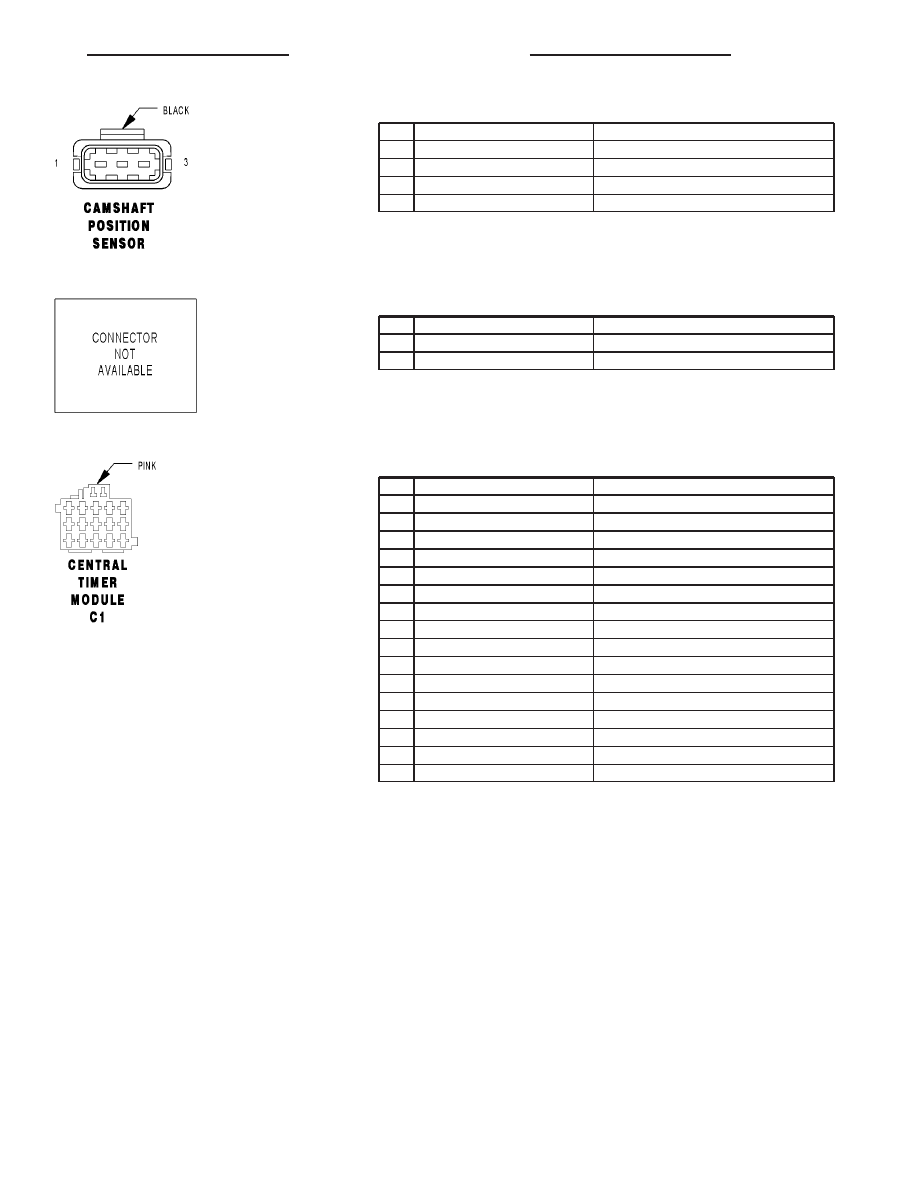

CAMSHAFT POSITION SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20BR/DG

CAMSHAFT POSITION SENSOR GROUND

2

20YL/GY

CAMSHAFT POSITION SENSOR SIGNAL

3

18RD/BL (EXCEPT OBD)

CAMSHAFT POSITION SENSOR 12 VOLT SUPPLY

3

20RD/BL (OBD)

CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY

CENTER HIGH MOUNTED STOP LAMP

CAV

CIRCUIT

FUNCTION

1

16BK/RD

BRAKE LAMP SWITCH OUTPUT

2

16BR

GROUND

CENTRAL TIMER MODULE C1 - PINK

CAV

CIRCUIT

FUNCTION

1

16DG/BK

DRIVER DOOR UNLOCK SENSE

2

16BL/RD

DRIVER DOOR LOCK DRIVER

3

16BK/RD

DRIVER DOOR UNLOCK DRIVER

4

16YL/BK

DRIVER DOOR LOCK SENSE

5

16DG/BL/WT

PASSENGER FRONT DOOR UNLOCK SENSE

6

16YL/BL

PASSENGER FRONT DOOR LOCK SENSE

7

16WT/YL

MASTER DOOR LOCK SWITCH SENSE-ALL DOORS

8

16RD/BK

FUSED D(+) RELAY NO. 1 OUTPUT

9

16WT/BL (EXCEPT VTSS)

RKE INTERFACE

9

16WT/BL/RD (VTSS)

RKE INTERFACE

10

16BK/RD

FUSED IGNITION SWITCH OUTPUT (ACC-RUN-START)

11

16DG

ENHANCED ACCIDENT REPORT DRIVER

12

20DG/WT/BL

K-CTM/SSM

13

14RD/WT

FUSED B(+)

14

14BR

GROUND

15

16WT/BK

DRIVER DOOR AJAR INDICATOR DRIVER

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29

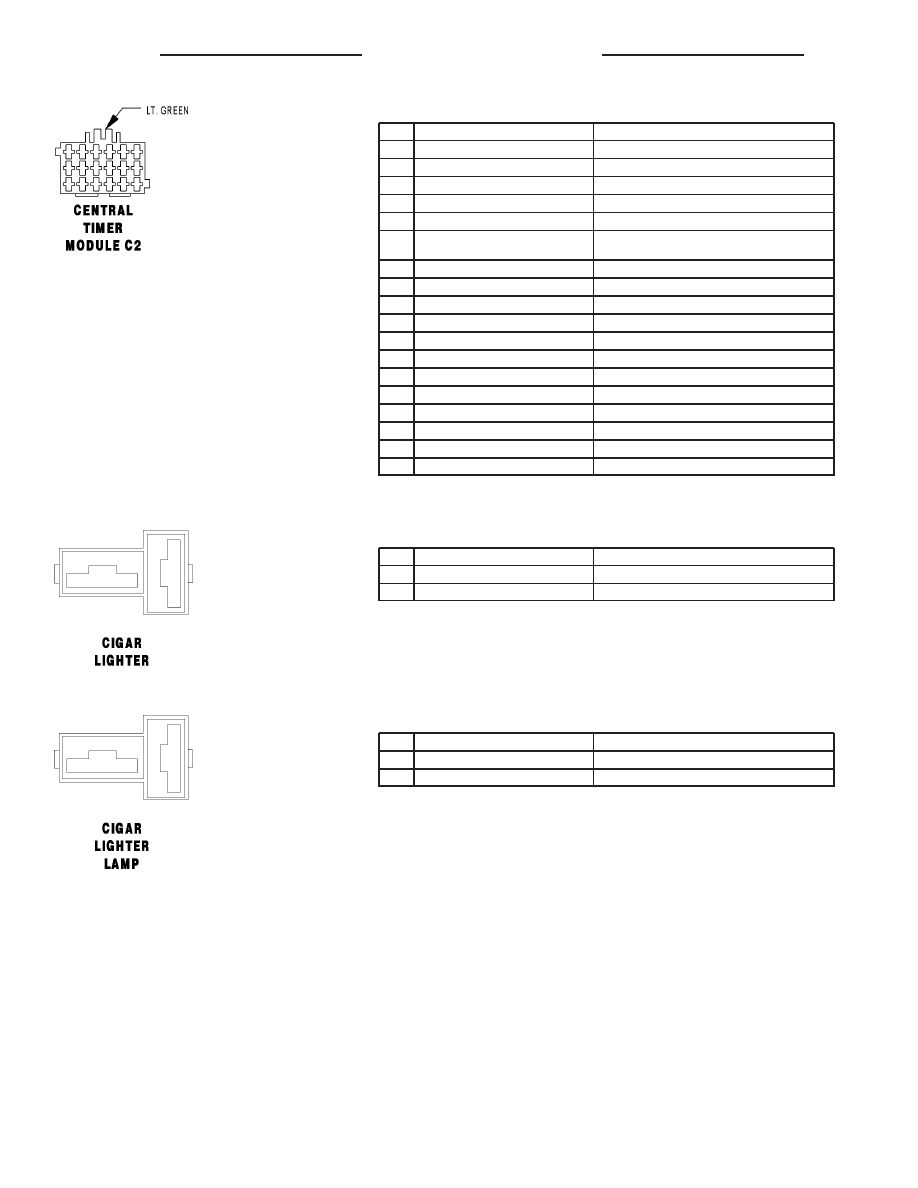

CENTRAL TIMER MODULE C2 - LT. GREEN

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

16WT/DG

PASSENGER DOOR AJAR INDICATOR DRIVER

4

-

-

5

-

-

6

16WT/RD

MASTER DOOR LOCK SWITCH SENSE-PASSENGER
DOORS

7

16DG/BK

LEFT SLIDING DOOR UNLOCK SENSE

8

-

-

9

-

-

10

16DG/RD

REAR DOOR UNLOCK SENSE

11

16YL/WT

LEFT SLIDING DOOR LOCK SENSE

12

16YL/BK

REAR DOOR LOCK SENSE

13

16YL/RD

RIGHT SLIDING DOOR LOCK SENSE

14

16DG/YL

RIGHT SLIDING DOOR UNLOCK SENSE

15

-

-

16

-

-

17

16BK/RD

PASSENGER DOORS UNLOCK DRIVER (+)

18

16BL/RD

PASSENGER DOORS LOCK DRIVER (+)

CIGAR LIGHTER

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16RD/YL

FUSED B(+)

CIGAR LIGHTER LAMP

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16GY/DG/RD

LAMP DRIVER

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

VA

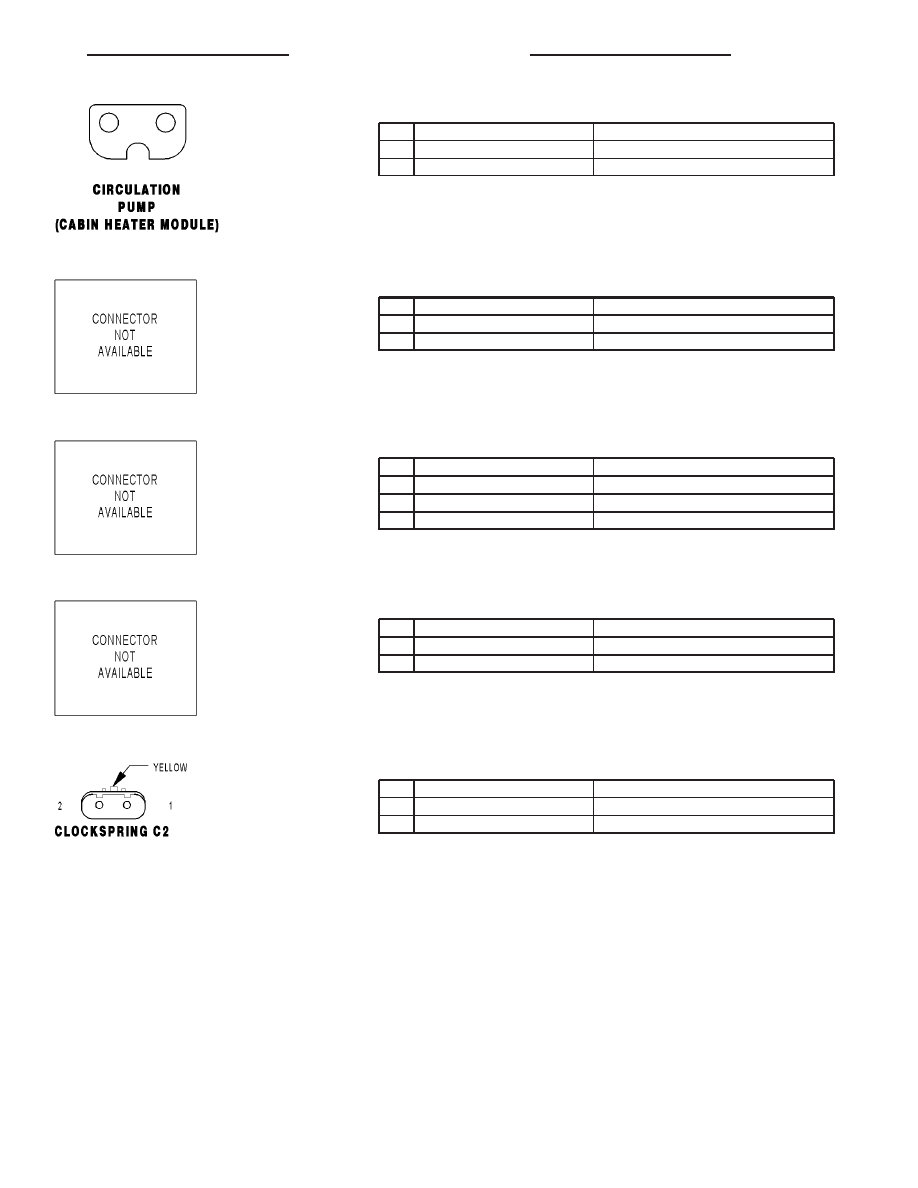

CIRCULATION PUMP (CABIN HEATER MODULE)

CAV

CIRCUIT

FUNCTION

1

18DG/RD

CIRCULATION PUMP RELAY OUTPUT

2

18BR

GROUND

CIRCULATION PUMP (REST SYSTEM)

CAV

CIRCUIT

FUNCTION

1

18DG/RD

CIRCULATION PUMP CONTROL

2

18BR

GROUND

CIRCULATION PUMP DIODE

CAV

CIRCUIT

FUNCTION

3

18DG/RD

CIRCULATION PUMP RELAY OUTPUT

4

18DG/BK (CABIN HEATER MODULE)

CIRCULATION PUMP RELAY OUTPUT

4

18BK (EXCEPT PROGRAM TIMER)

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

CLOCKSPRING C1

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16BK/YL

HORN RELAY CONTROL

CLOCKSPRING C2 - YELLOW

CAV

CIRCUIT

FUNCTION

1

20VT

DRIVER AIRBAG SQUIB 1 LINE 1

2

20DG

DRIVER AIRBAG SQUIB 1 LINE 2

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 31
