AUTOMATIC TEMPERATURE CONTROL MODULE C2

CAV

CIRCUIT

FUNCTION

1

14BK/VT

FAN STAGE 1 RELAY OUTPUT

1

12YL

BLOWER MOTOR LOW DRIVER

2

12WT

BLOWER MOTOR HIGH DRIVER

3

12WT/BK

BLOWER MOTOR M1 DRIVER

4

12YL/BK

BLOWER MOTOR M2 DRIVER

5

12RD/BL

FUSED B(+)

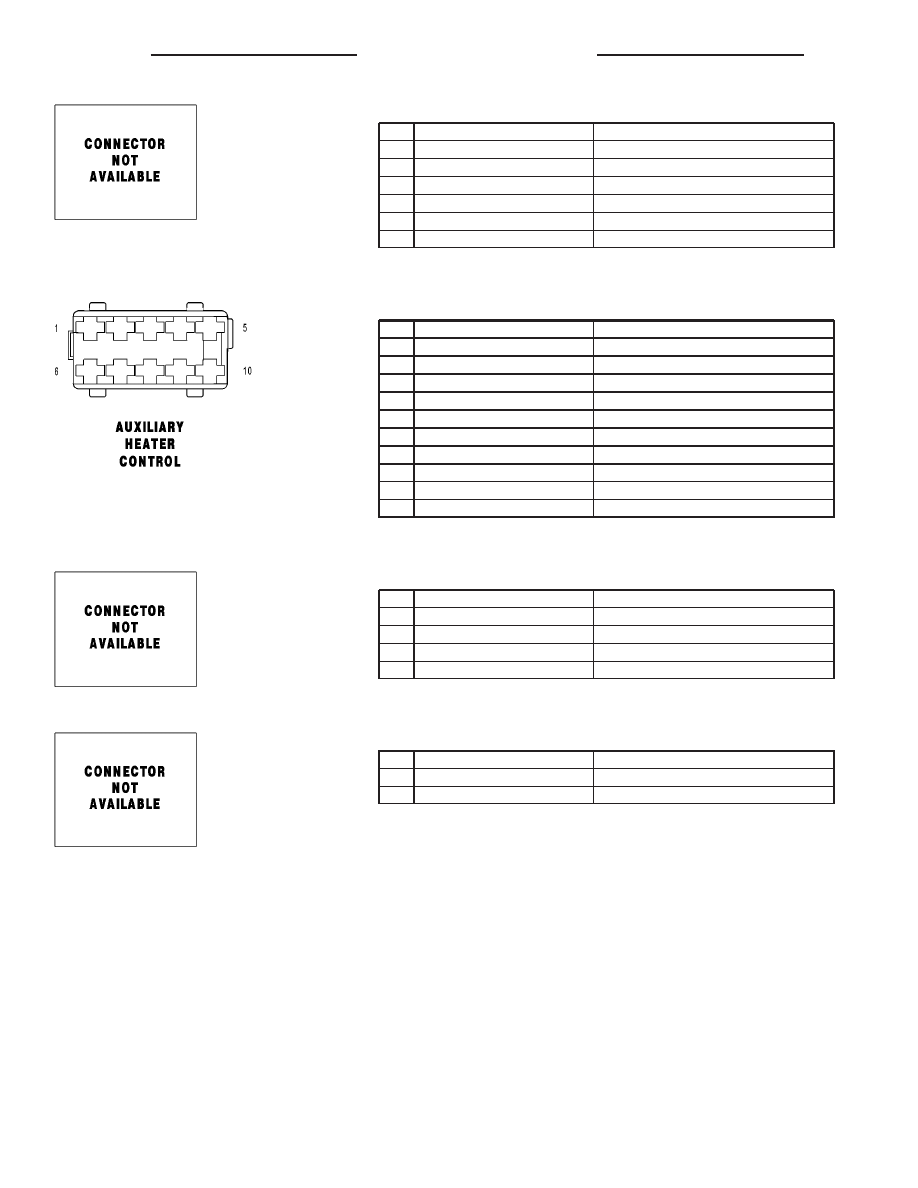

AUXILIARY HEATER CONTROL

CAV

CIRCUIT

FUNCTION

1

16GY/DG/RD

LAMP DRIVER

2

-

-

3

16RD/YL

FUSED B(+)

4

-

-

5

-

-

6

-

-

7

16YL

CABIN HEATER CONTROL

8

-

-

9

-

-

10

16BR

GROUND

BLOWER MOTOR RESISTOR BLOCK

CAV

CIRCUIT

FUNCTION

1

12YL/BK

BLOWER MOTOR M2 DRIVER

2

12YL

BLOWER MOTOR LOW DRIVER

3

12WT/BK

BLOWER MOTOR M1 DRIVER

4

12DG

BLOWER MOTOR HIGH DRIVER

BLOWER MOTOR RESISTOR BLOCK C1

CAV

CIRCUIT

FUNCTION

1

12RD/BL

FUSED B(+)

2

12WT

BLOWER MOTOR (+)

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

VA

BLOWER MOTOR RESISTOR BLOCK C2

CAV

CIRCUIT

FUNCTION

1

12YL/BK

BLOWER MOTOR (+) SELECT 3

2

12YL

BLOWER MOTOR (+) SELECT 1

3

12WT/BK

BLOWER MOTOR (+) SELECT 2

BLOWER MOTOR RESISTOR BLOCK C3

CAV

CIRCUIT

FUNCTION

1

12RD

FUSED B(+)

2

12RD/BL

BLOWER MOTOR (+)

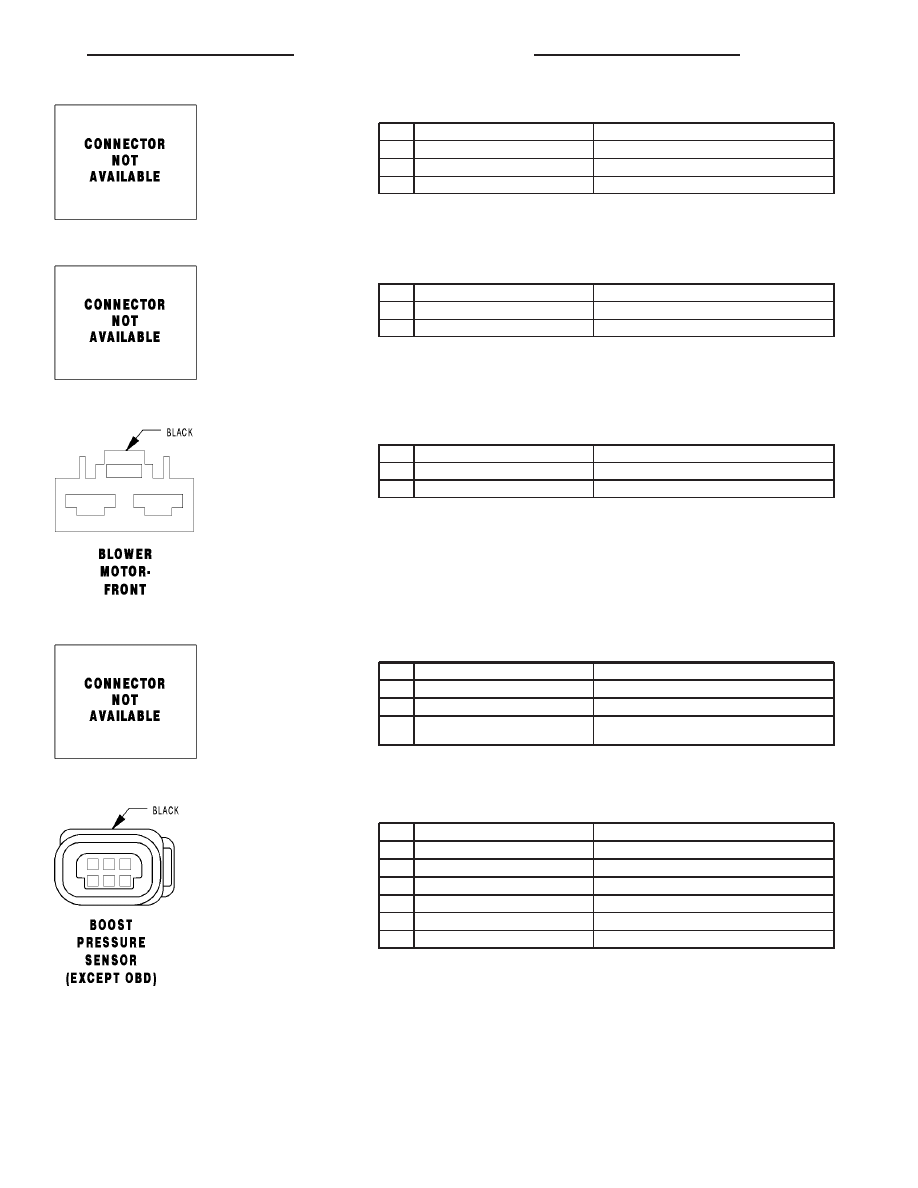

BLOWER MOTOR-FRONT - BLACK

CAV

CIRCUIT

FUNCTION

1

12RD/BL

BLOWER MOTOR (+)

2

12BK

GROUND

BODY PLUG CONNECTOR

CAV

CIRCUIT

FUNCTION

1

14BL/YL

D(+) RELAY NO. 2 OUTPUT

2

14RD

FUSED B(+)

3

14BK/YL

FUSED IGNITION SWITCH RUN-START RELAY OUT-
PUT

BOOST PRESSURE SENSOR (EXCEPT OBD) - BLACK

CAV

CIRCUIT

FUNCTION

1

18BR/WT

BOOST PRESSURE SENSOR GROUND

2

18WT/DG

BOOST PRESSURE SENSOR SIGNAL

3

18WT/RD

BOOST PRESSURE SENSOR 5 VOLT SUPPLY

4

-

-

5

-

-

6

-

-

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

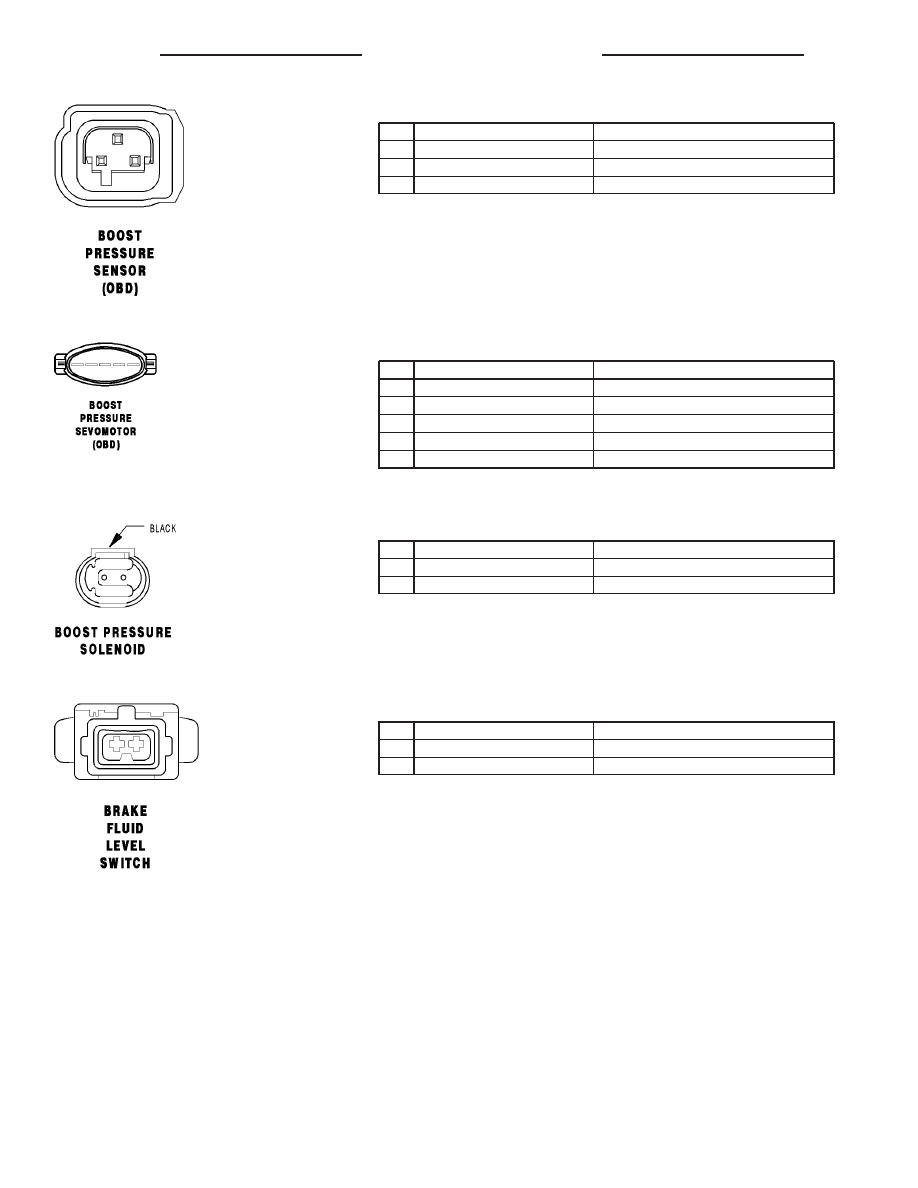

BOOST PRESSURE SENSOR (OBD)

CAV

CIRCUIT

FUNCTION

1

18BR/WT

SENSOR GROUND

2

18WT/DG

BOOST PRESSURE SENSOR SIGNAL

3

18WT/RD

BOOST PRESSURE SENSOR 5 VOLT SUPPLY

BOOST PRESSURE SERVOMOTOR (OBD)

CAV

CIRCUIT

FUNCTION

1

16YL/BK

FUSED ENGINE CONTROL RELAY OUTPUT

2

16YL/WT

GROUND

3

-

-

4

16YL/DG

BOOST PRESSURE SERVOMOTOR CONTROL

5

-

-

BOOST PRESSURE SOLENOID - BLACK

CAV

CIRCUIT

FUNCTION

1

20WT

BOOST PRESSURE SOLENOID CONTROL

2

20BR

BOOST PRESSURE SOLENOID 12 VOLT SUPPLY

BRAKE FLUID LEVEL SWITCH

CAV

CIRCUIT

FUNCTION

1

20BR/YL

BRAKE FLUID LEVEL INDICATOR SIGNAL

2

16BR

GROUND

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

VA

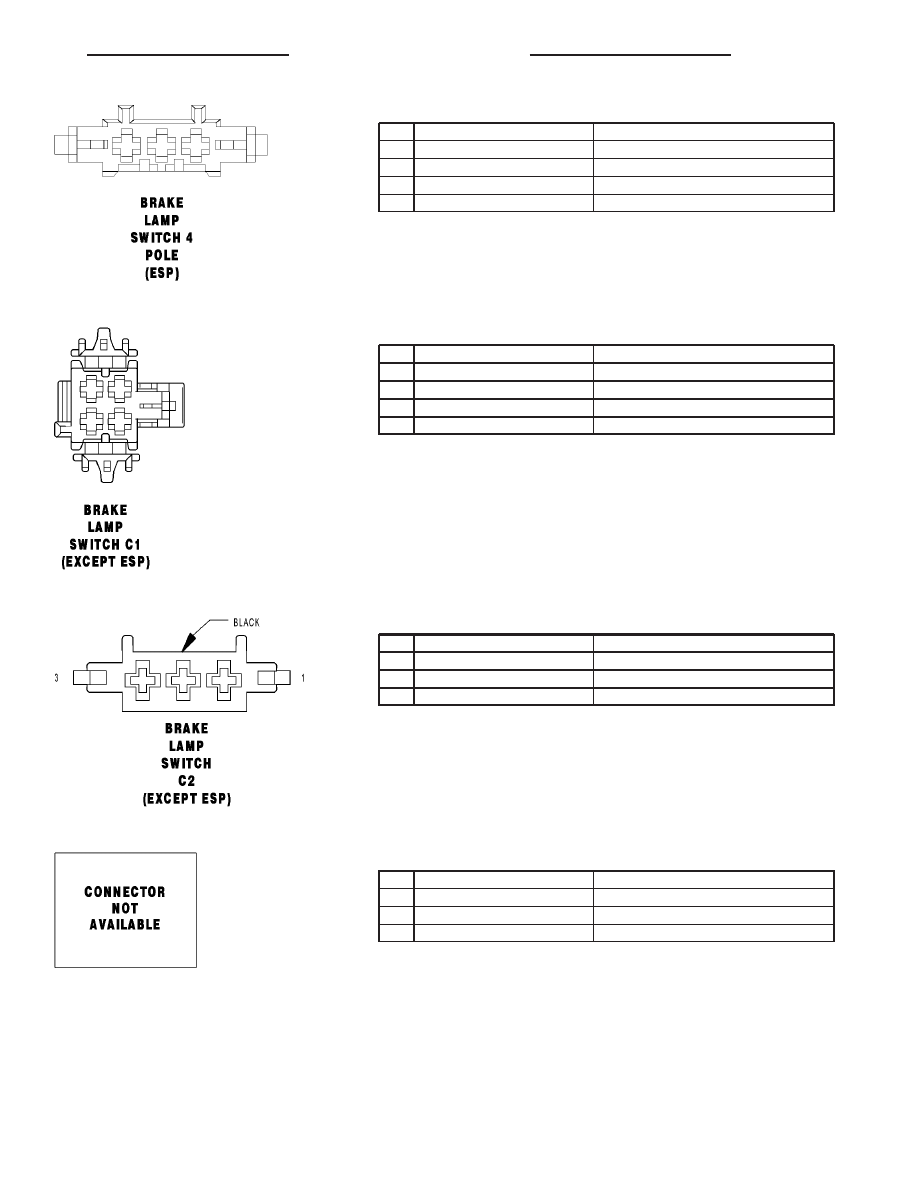

BRAKE LAMP SWITCH 4 POLE (ESP)

CAV

CIRCUIT

FUNCTION

1

16RD/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

20WT

BRAKE SWITCH OUTPUT

3

16BK/BL/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

16BK/RD

BRAKE LAMP SWITCH OUTPUT

BRAKE LAMP SWITCH C1 (EXCEPT ESP)

CAV

CIRCUIT

FUNCTION

1

20WT

BRAKE SWITCH OUTPUT

2

16RD/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

20BK/BL/RD

BRAKE LAMP SWITCH

4

-

-

BRAKE LAMP SWITCH C2 (EXCEPT ESP) - BLACK

CAV

CIRCUIT

FUNCTION

1

16BK/BL/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

16BK/RD

BRAKE LAMP SWITCH OUTPUT

3

-

-

BRAKE PRESSURE SENSOR

CAV

CIRCUIT

FUNCTION

1

20BR

SENSOR GROUND

2

20WT/GY

BRAKE PRESSURE SENSOR SIGNAL

3

20WT/RD

5 VOLT SUPPLY

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11
