DIAGNOSIS AND TESTING - GENERATOR DECOUPLER

CONDITION

POSSIBLE CAUSES

CORRECTION

Does not drive generator

(generator not charging)

Internal failure

Replace decoupler

Noise coming from decou-

pler

Internal failure

Replace decoupler

REMOVAL

The generator decoupler is used only with

certain engines.

Two different type generator decoupler pulleys are

used. One can be identified by the use of machined
splines (Fig. 3). The other can be identified by a hex
opening (Fig. 4) and will not use splines.

Different special tools are required to service each

different decoupler. Refer to following procedure.

INA Decoupler

(1) Disconnect negative battery cable.
(2) Remove generator and accessory drive belt.

Refer to Generator Removal.

(3) Position Special Tool #8823 (VM.1048) into

decoupler (Fig. 5).

(4) Determine if end of generator shaft is hex

shaped (Fig. 6) or is splined (Fig. 7). If hex is used,
insert a 10MM deep socket into tool #8823 (VM.1048)
(Fig. 8). If splined, insert a 5/16” 6-point hex driver,
or a 10MM 12-point triple square driver into tool
#8823 (VM.1048) (Fig. 9).

(5) The generator shaft uses conventional right-

hand threads to attach decoupler. To break decoupler
loose from generator threads, rotate end of tool clock-
wise (Fig. 8) or, (Fig. 9).

(6) After breaking loose with tool, unthread decou-

pler by hand from generator.

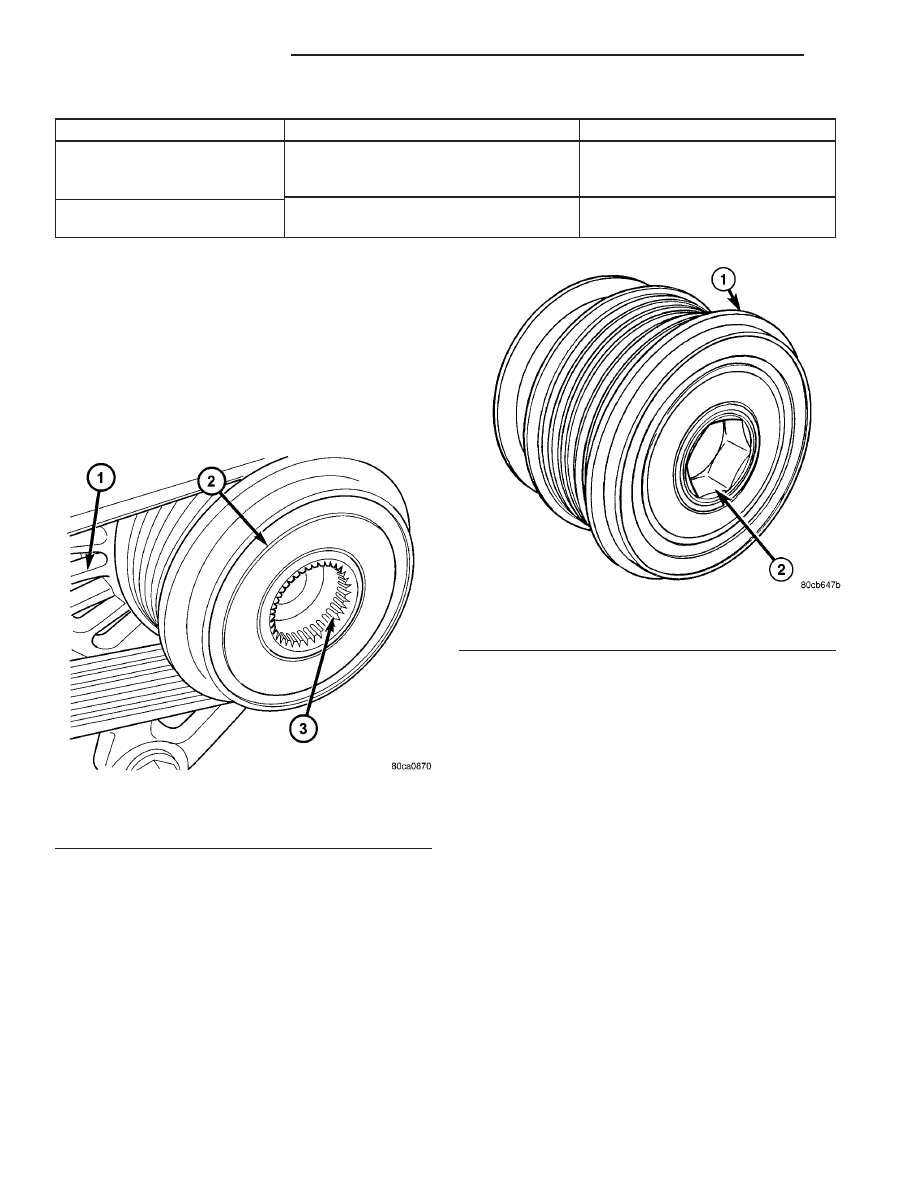

Fig. 3 GENERATOR DECOUPLER PULLEY (INA)

1 - GENERATOR
2 - DECOUPLER (INA)
3 - MACHINED SPLINES

Fig. 4 GENERATOR DECOUPLER PULLEY (LITENS)

1 - DECOUPLER (LITENS)
2 - HEX OPENING

8F - 20

CHARGING SYSTEM

VA

Fig. 5 #8823 TOOL AND INA DECOUPLER

1 - INA DECOUPLER
2 - TOOL #8823 (VM.1048)

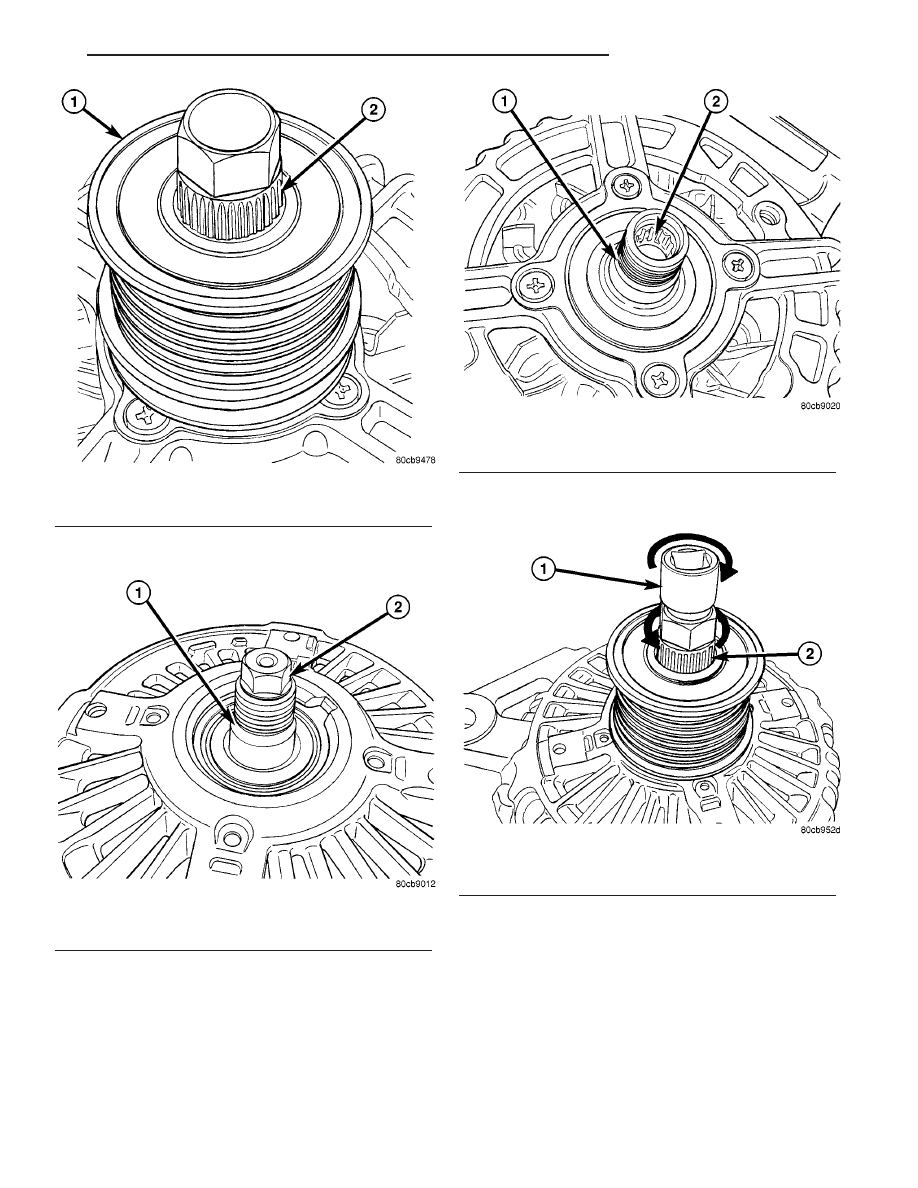

Fig. 6 END OF GENERATOR SHAFT (HEX)

1 - GENERATOR SHAFT
2 - HEX

Fig. 7 END OF GENERATOR SHAFT (SPLINED)

1 - GENERATOR SHAFT
2 - SPLINES

Fig. 8 DECOUPLER REMOVAL (INA-HEX)

1 - DEEP 10 MM SOCKET
2 - TOOL #8823 (VM.1048)

VA

CHARGING SYSTEM

8F - 21

Litens Decoupler

(1) Disconnect negative battery cable.
(2) Remove generator and accessory drive belt.

Refer to Generator Removal.

(3) Position Special Tool #8433 (Fig. 10) into

decoupler. Align to hex end of generator shaft.

(4) The generator shaft uses conventional right-

hand threads to attach decoupler. To break decoupler
loose from generator threads, rotate end of tool clock-
wise (Fig. 11).

(5) After breaking loose with tool, unthread decou-

pler by hand from generator.

INSTALLATION

INA Decoupler

(1) Thread decoupler pulley onto generator shaft

by hand (right-hand threads).

(2) Position Special Tool #8823 (VM.1048) into

decoupler (Fig. 5).

(3) Determine if end of generator shaft is hex

shaped (Fig. 6) or is splined (Fig. 7). If hex is used,
insert a 10MM deep socket into tool #8823 (VM.1048)
(Fig. 12). If splined, insert a 5/16” 6-point hex driver,
or a 10MM 12-point triple square driver into tool
#8823 (VM.1048) (Fig. 13).

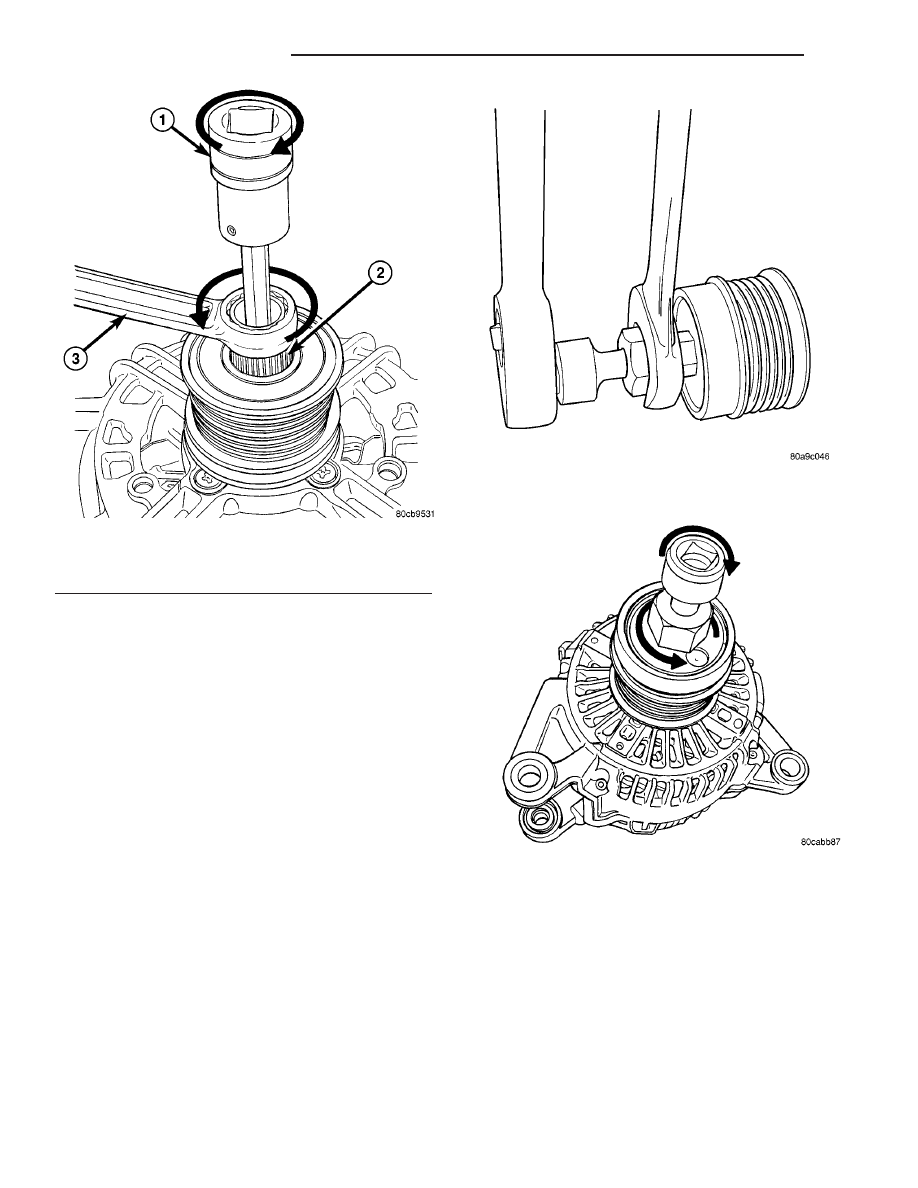

Fig. 9 DECOUPLER REMOVAL (INA-SPLINED)

1 - DRIVER
2 - TOOL #8823 (VM.1048)
3 - 17 MM WRENCH

Fig. 10 # 8433 TOOL AND LITENS DECOUPLER

Fig. 11 DECOUPLER REMOVAL (LITENS)

8F - 22

CHARGING SYSTEM

VA

(4)

Do not use an adjustable, ratcheting

“click type” torque wrench. Most “click type”
wrenches will only allow torque to be applied
in a clockwise rotation. Use a dial-type or
beam-type wrench. Tighten in counter-clockwise
rotation (Fig. 12) or, (Fig. 13). Refer to torque speci-
fications.

(5) Install accessory drive belt, and generator.

Refer to Generator Installation.

(6) Connect negative battery cable.

Litens Decoupler

(1) Thread decoupler pulley onto generator shaft

by hand (right-hand threads).

(2) Position Special Tool 8433 (Fig. 10) into decou-

pler. Align tool to hex end of generator shaft.

(3)

Do not use an adjustable, ratcheting

“click type” torque wrench. Most “click type”
wrenches will only allow torque to be applied
in a clockwise rotation. Use a dial-type or
beam-type wrench. Tighten in counter-clockwise
rotation (Fig. 14). Refer to torque specifications.

(4) Install accessory drive belt, and generator.

Refer to Generator Installation.

(5) Connect negative battery cable.

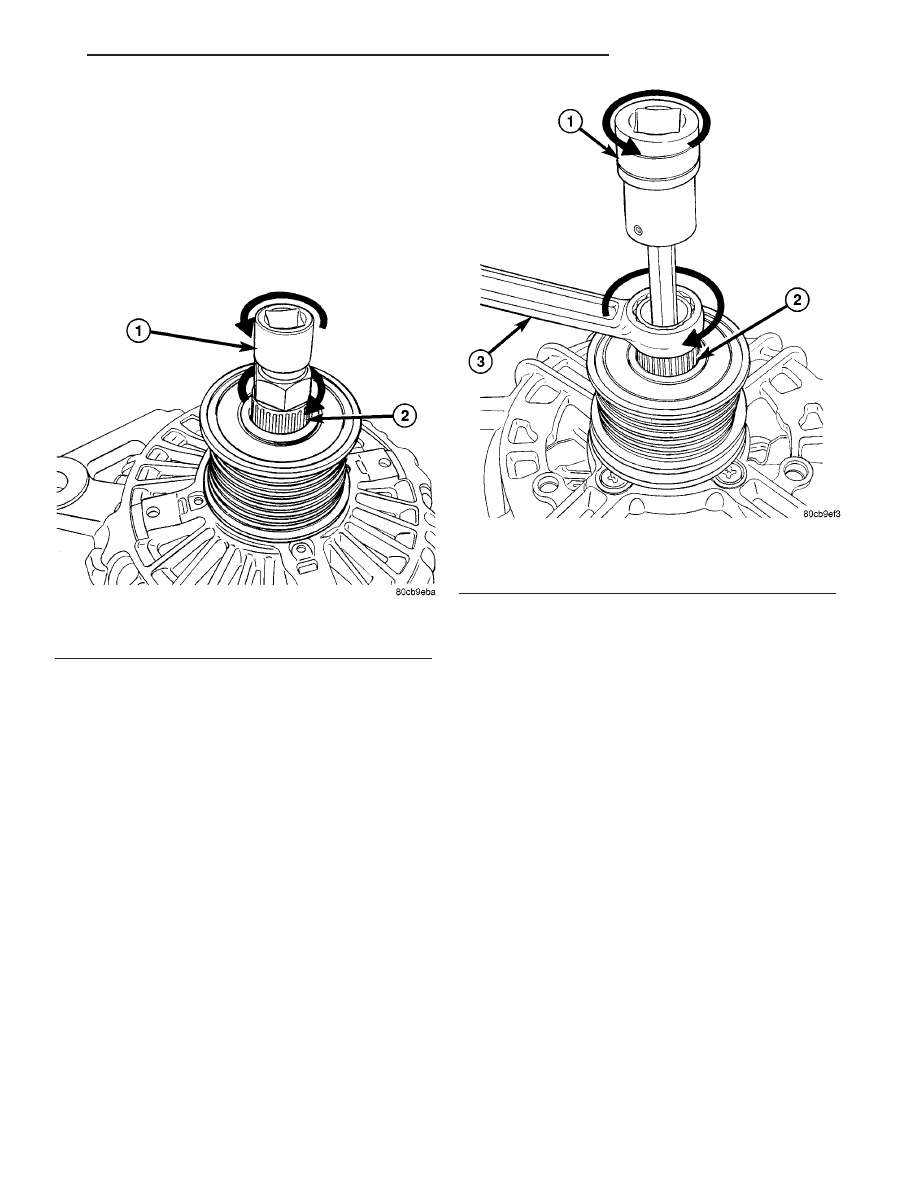

Fig. 12 DECOUPLER INSTALLATION (INA-HEX)

1 - 10MM DEEP SOCKET
2 - TOOL # 8823 (VM.1048)

Fig. 13 DECOUPLER INSTALLATION (INA SPLINED)

1 - DRIVER
2 - TOOL # 8823 (VM.1048)
3 - BACKUP WRENCH

VA

CHARGING SYSTEM

8F - 23
