P0572-BRAKE SWITCH 1 STUCK ON (CONTINUED)

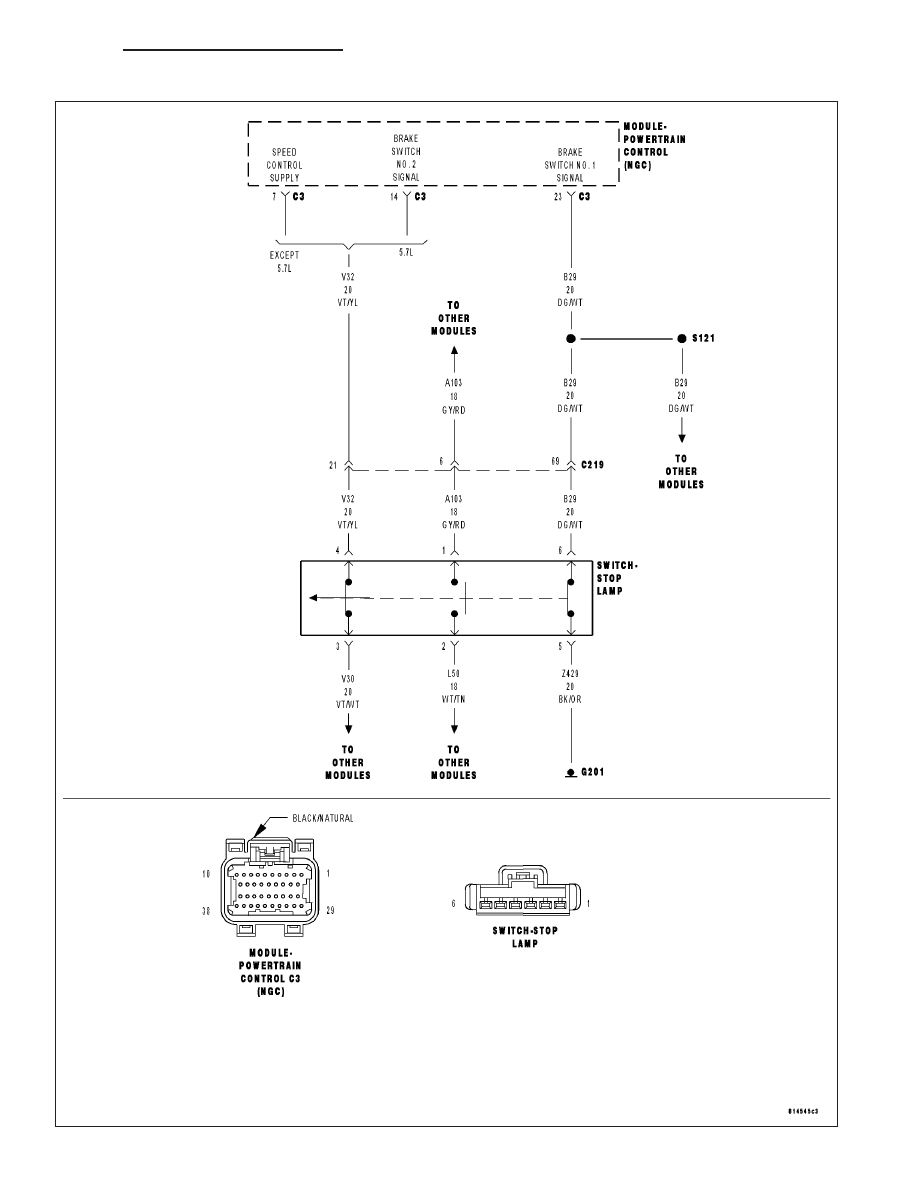

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition on.

•

Set Condition:
When the PCM recognizes Brake Switch No.1 is mechanically stuck in the low/on position. Two Trip Fault.
Three Global Good Trips to Clear.

Possible Causes

(B29) BRAKE SWITCH NO.1 SIGNAL CIRCUIT SHORTED TO GROUND

(V32) BRAKE SWITCH NO.2 SIGNAL CIRCUIT OPEN (5.7L ONLY)

STOP LAMP SWITCH

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

ACTIVE DTC

NOTE: Verify battery voltage is greater than 10 volts.
With a scan tool, read DTCs.

Is the DTC active at this time?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

2.

STOP LAMP SWITCH

Turn the ignition off.

Remove the Stop Lamp Switch and disconnect the harness connector.

Measure the resistance between the (Z429) Ground circuit terminal and the (B29) Brake Switch No.1 Signal terminal
in the Stop Lamp Switch.

Measure the resistance between the (V30) Fused Ignition Switch circuit terminal and the (V32) Brake Switch No.2
Signal terminal in the Stop Lamp Switch.

Apply and release the stop lamp switch plunger while monitoring the ohmmeter.

Does the resistance change from below 5.0 ohms to an open circuit?

Yes

>> Go To 3

No

>> Replace the Stop Lamp Switch.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 598

ENGINE - ELECTRICAL DIAGNOSTICS - 3.7L/4.7L/5.7L

DR/DH

P0572-BRAKE SWITCH 1 STUCK ON (CONTINUED)

3.

(B29) BRAKE SWITCH NO.1 SIGNAL CIRCUIT SHORTED TO GROUND

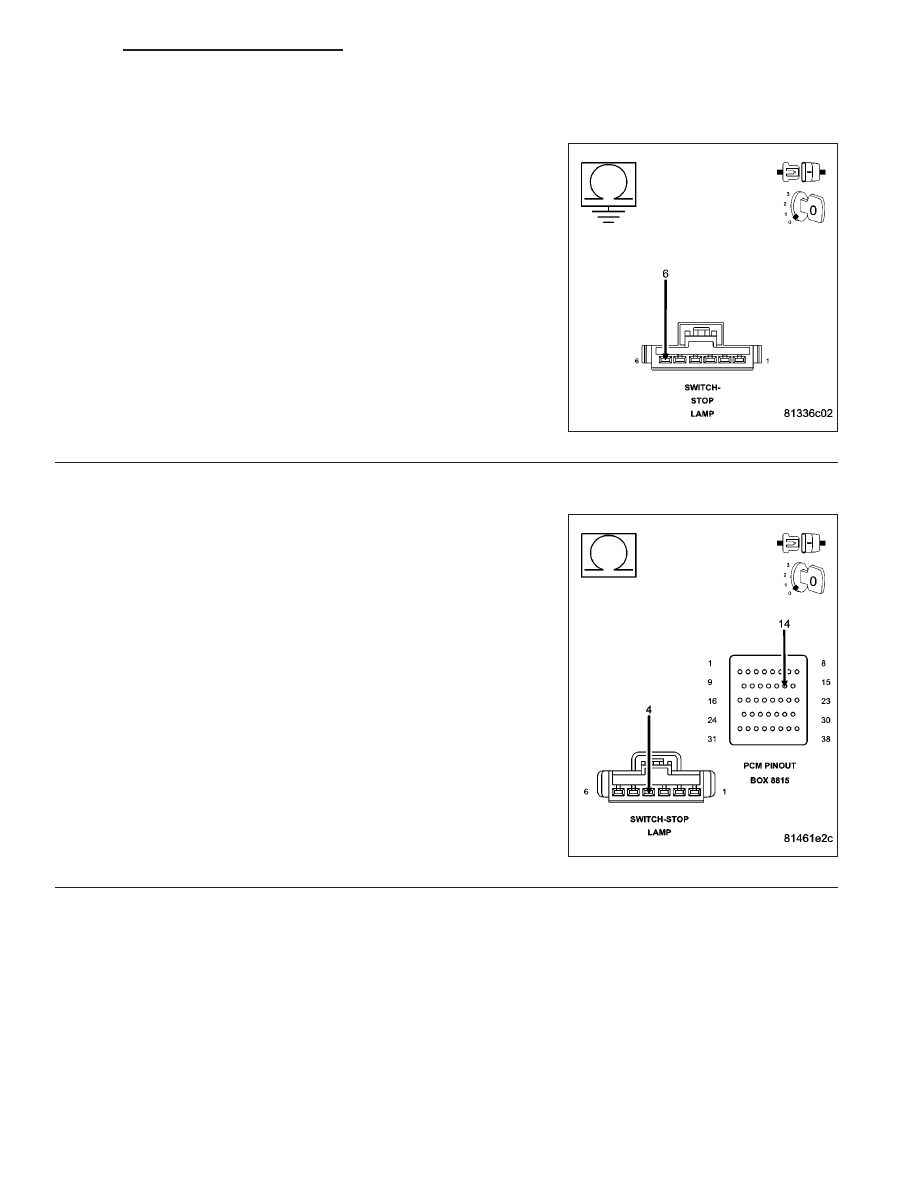

Turn the ignition off.

Disconnect the C3 PCM harness connector.

Measure the resistance between ground and the (B29) Brake Switch
No.1 Signal circuit in the Stop Lamp Switch harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (B29) Brake Switch No.1

Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 4

4.

(V32) BRAKE SWITCH NO.2 SIGNAL CIRCUIT OPEN

NOTE: If this vehicle is equipped with a 3.7L or 4.7L engine,
answer YES to this test and continue to the next step.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller Special
Tool #8815 to perform diagnosis.
Measure the resistance of the (V32) Brake Switch No.2 Signal Output
circuit from the Stop Lamp Switch harness connector to the appropri-
ate terminal of special tool #8815.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the open in the (V32) Brake Switch No.2 Signal cir-

cuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - 3.7L/4.7L/5.7L

9 - 599

P0572-BRAKE SWITCH 1 STUCK ON (CONTINUED)

5.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Replace and program the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 600

ENGINE - ELECTRICAL DIAGNOSTICS - 3.7L/4.7L/5.7L

DR/DH
