FCM-WASHER PUMP OUTPUT CIRCUIT LOW (CONTINUED)

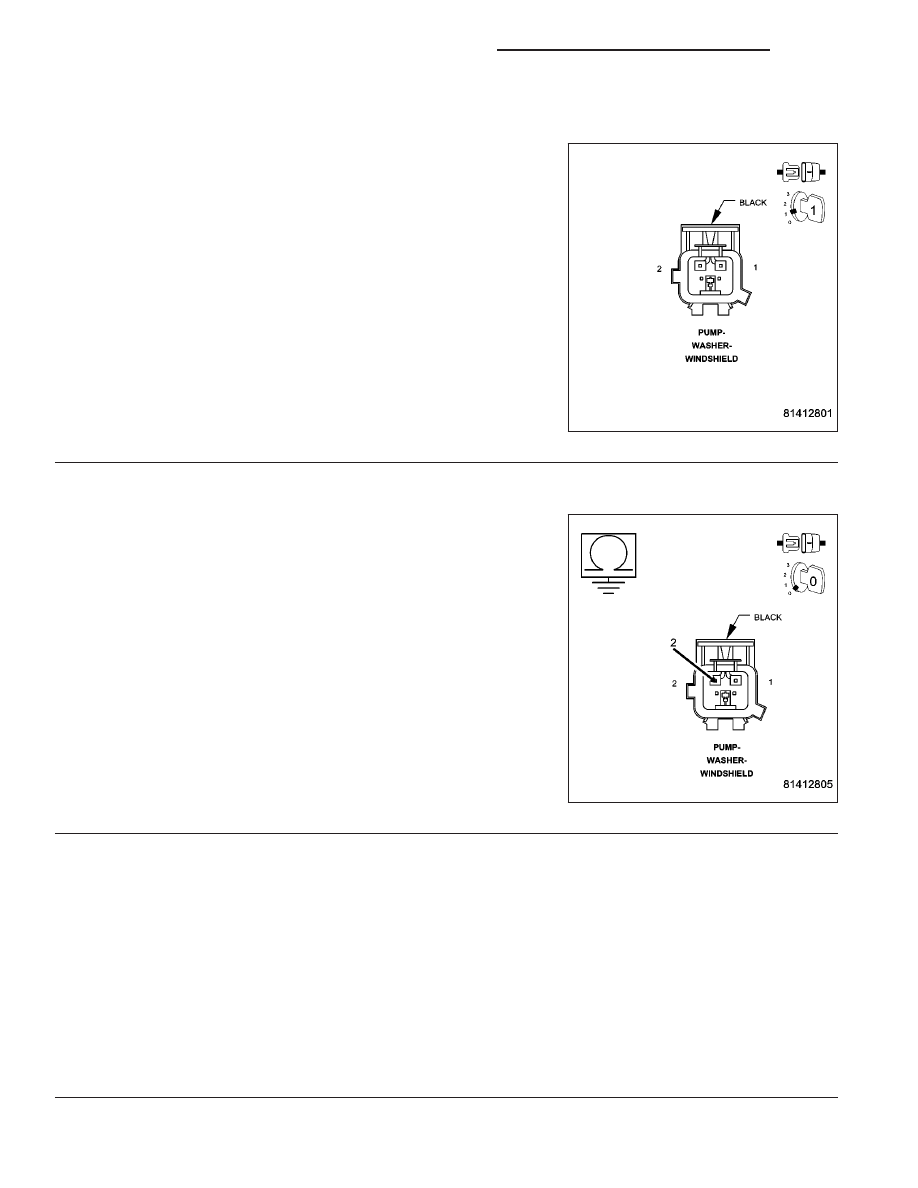

2.

WASHER PUMP MOTOR - FRONT

Turn the ignition off.

Disconnect the Washer Pump Motor - Front harness connector.

Turn the ignition on.

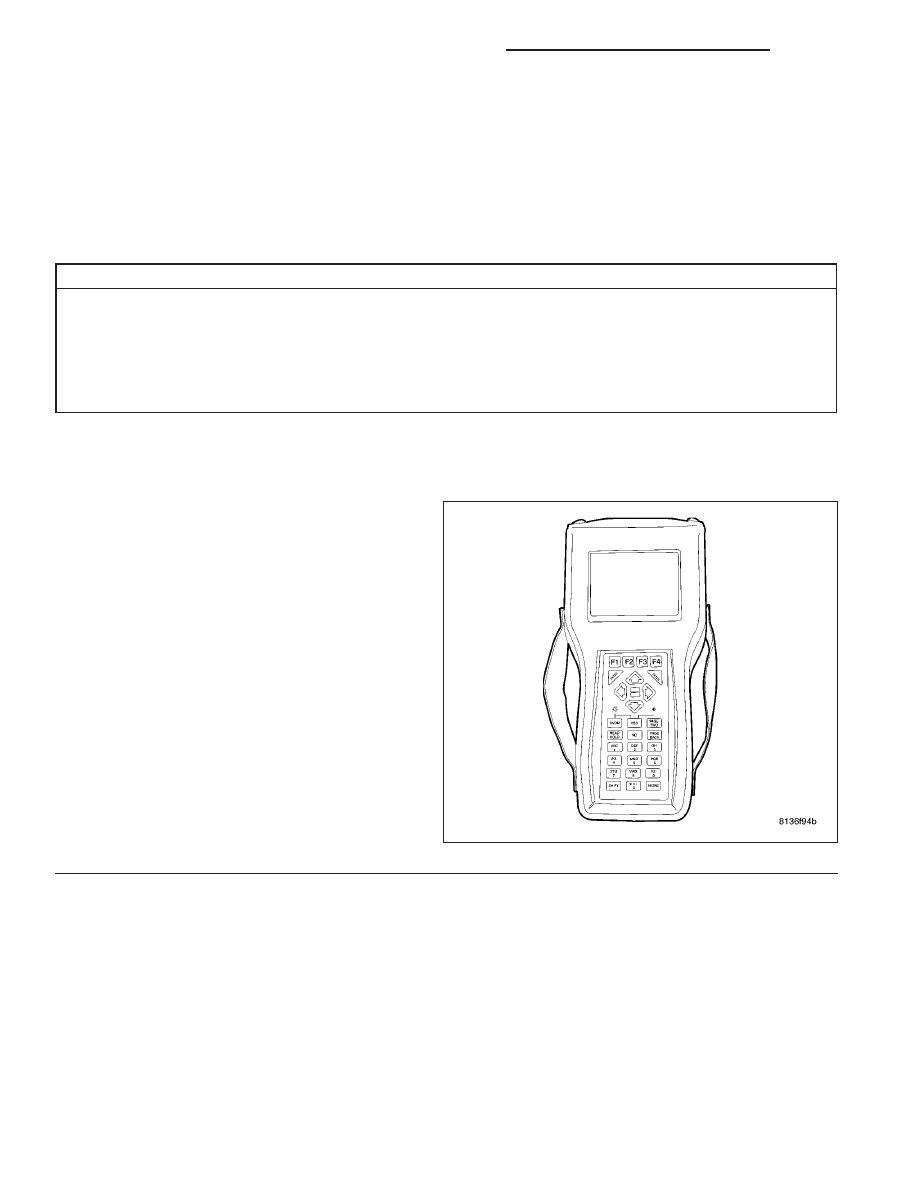

With the DRBIII

T

, read DTCs.

Does the DRBIII

T

display: Washer Pump Output Circuit Open?

Yes

>> Replace the Washer Pump Motor - Front in accordance

with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

WASHER PUMP MOTOR CONTROL CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Integrated Power Module C3 harness connector.

Disconnect the Washer Pump Motor harness connector.

Measure the resistance between ground and the Washer Pump Motor
Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the Washer Pump Motor Control circuit for a short

to ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

POWER DISTRIBUTION CENTER

Turn the ignition off.

Disconnect the FCM from the IPM.

Disconnect the IPM C3 harness connector.

Measure the resistance between ground and the IPM Washer Pump Motor Control circuit terminal pin.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Distribution Center (PDC) in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module (FCM) in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

8R - 8

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-WASHER PUMP OUTPUT CIRCUIT OPEN

DR/DH

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 9

FCM-WASHER PUMP OUTPUT CIRCUIT OPEN (CONTINUED)

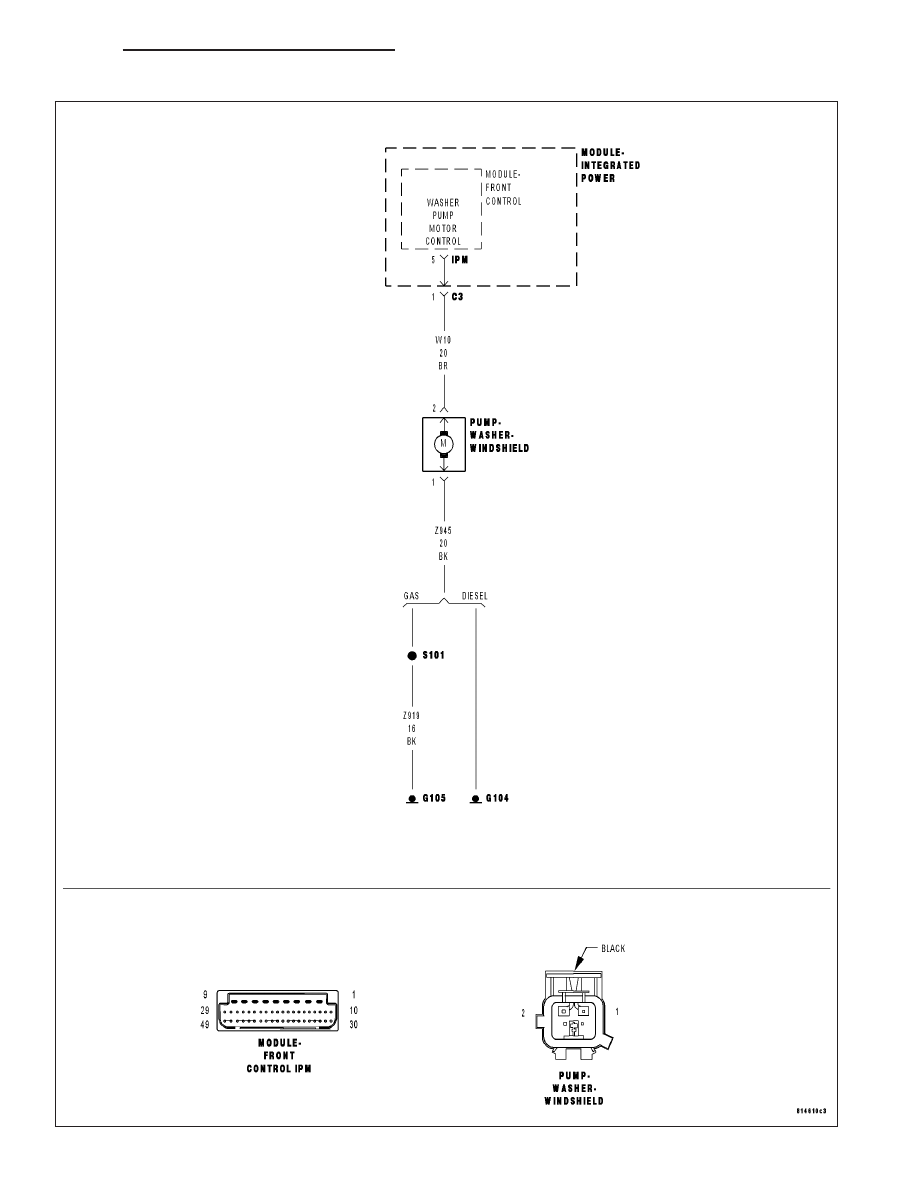

For the Wiper Washer system circuit diagram (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS AND
DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the igntion on.

•

Set Condition:
The FCM detects more than 5.0 volts on the Washer Pump Motor Control circuit.

Possible Causes

WASHER PUMP MOTOR-FRONT

WASHER PUMP MOTOR GROUND CIRCUIT OPEN

WASHER PUMP MOTOR CONTROL CIRCUIT OPEN

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the DRBIII

T

, clear all FCM DTC’s.

Actuate the Wiper Washers.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Washer Pump Output

Circuit Open?

Yes

>> Go To 2

No

>> The condition that caused the symptom

is currently not present. Inspect the
related wiring for a possible intermittent
condition. Look for any chafed, pierced,
pinched, or partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

8R - 10

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-WASHER PUMP OUTPUT CIRCUIT OPEN (CONTINUED)

2.

WASHER PUMP MOTOR - FRONT

Turn the ignition off.

Disconnect the Washer Pump Motor harness connector.

Connect a jumper wire between cavity 1 and cavity 2.

Turn the ignition on.

With the DRBIII

T

, read DTCs.

Does the DRBIII

T

display: Washer Pump Output Circuit Low?

Yes

>> Replace the Washer Pump Motor - Front in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

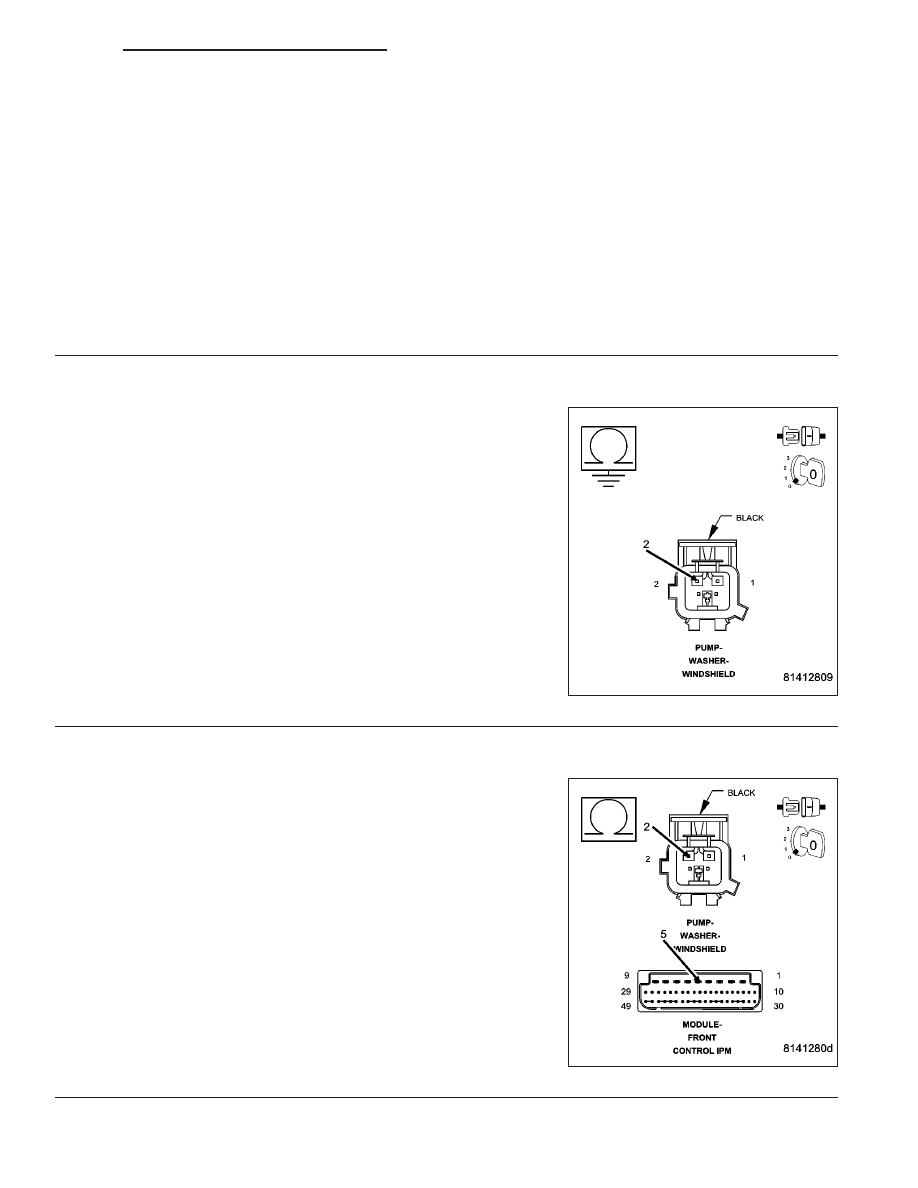

3.

WASHER PUMP MOTOR GROUND CIRCUIT OPEN

Turn the ignition off.

Disconnect the Washer Pump Motor harness connector.

Measure the resistance between ground and the Washer Pump Motor
Ground circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the Washer Pump Motor Ground circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

WASHER PUMP MOTOR CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the Washer Pump Motor harness connector.

Disconnect the IPM C3 harness connector.

Measure the resistance of the Washer Pump Motor Control circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the Washer Pump Motor Control circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 5

DR/DH

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 11
