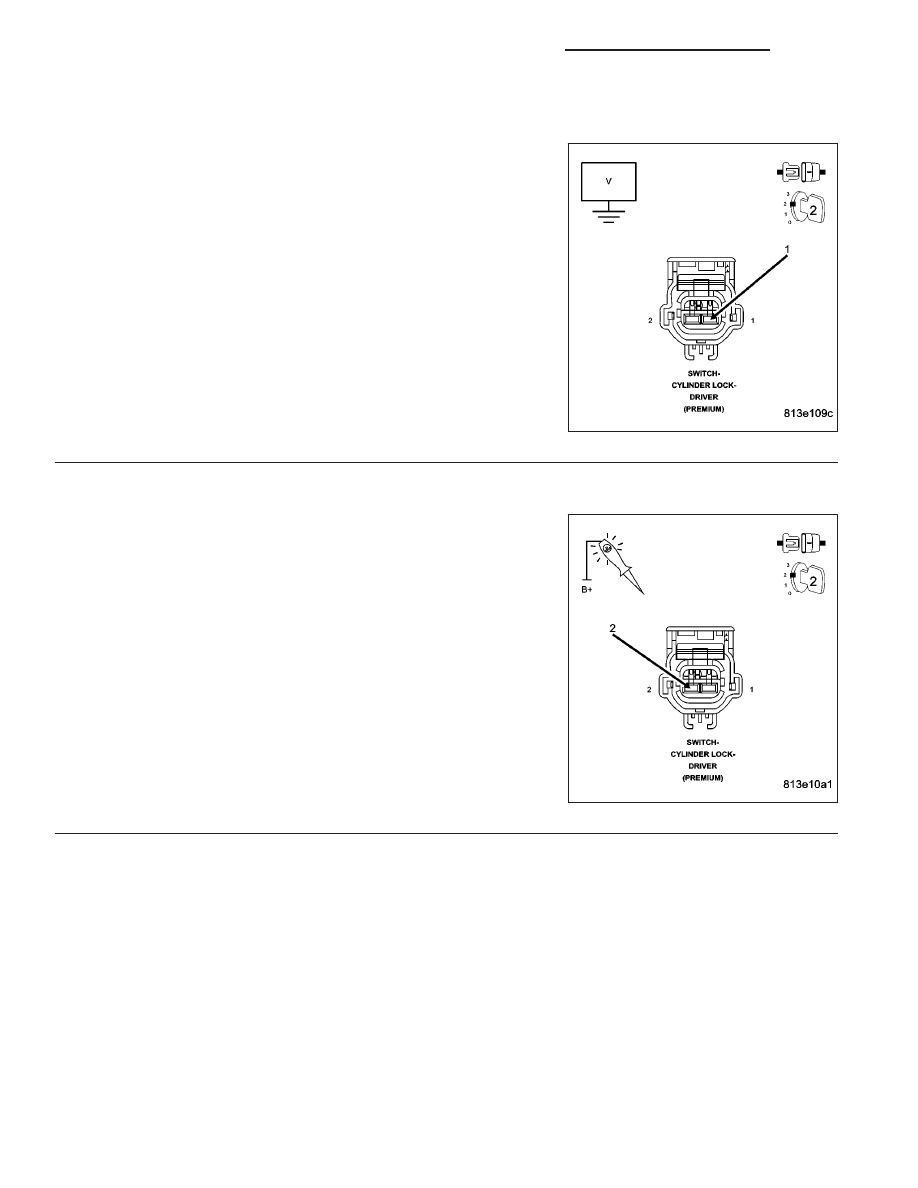

*CYLINDER LOCK SWITCH INOP (CONTINUED)

2.

CYLINDER LOCK SWITCH VOLTAGE LOW

Turn the ignition off.

Disconnect the Cylinder Lock Switch connector.

Measure the voltage between (G163) Cylinder Lock Switch Mux circuit
and ground.

Is the voltage between 4.6 and 5.2 volts?

Yes

>> Go To 3

No

>> Go To 4

3.

(Z463) CYLINDER LOCK SWITCH GROUND OPEN

Using a 12-volt test light connected to 12-volts, check the (Z463)
Ground circuit.

Does the test light illuminate brightly?

Yes

>> Replace the Cylinder Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Repair the (Z463) Ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING)

8Q - 34

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

DR/DH

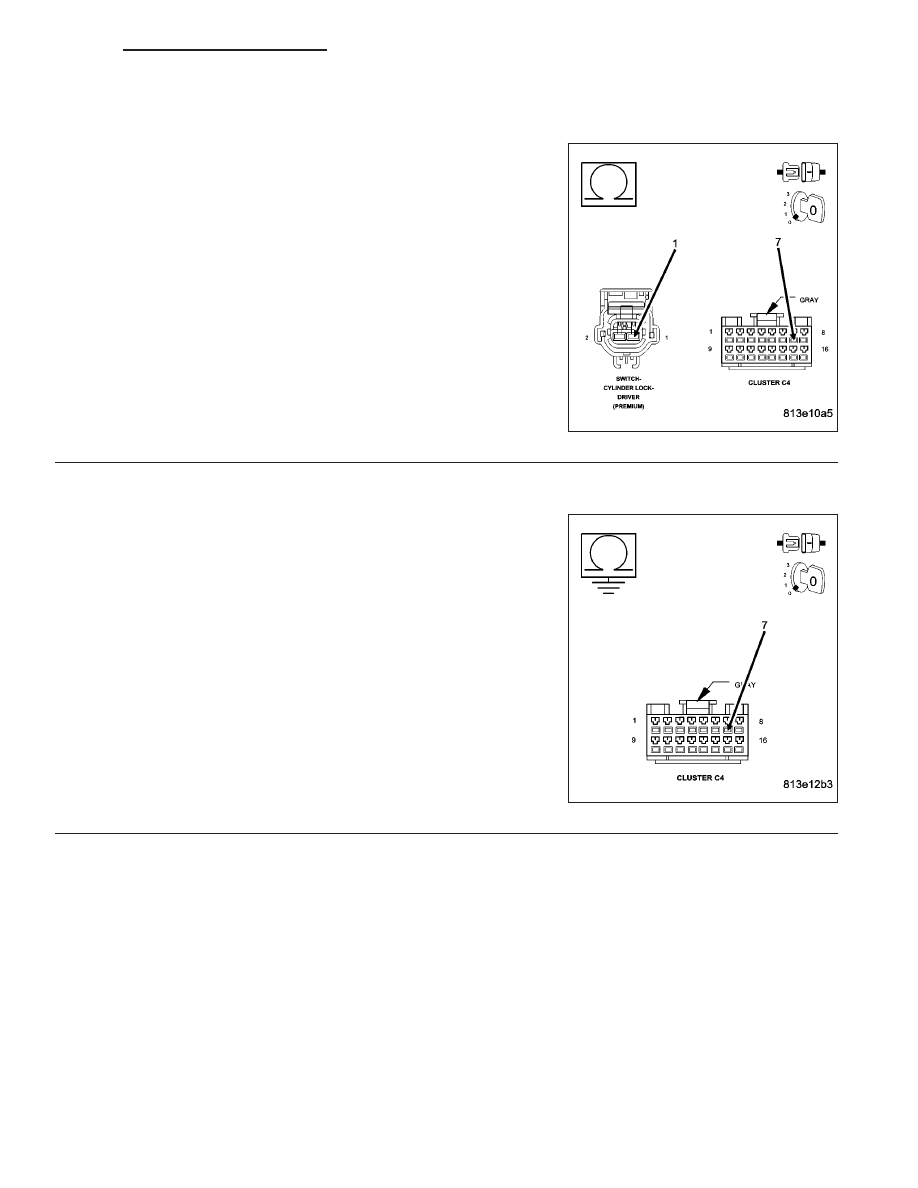

*CYLINDER LOCK SWITCH INOP (CONTINUED)

4.

(G163) CYLINDER LOCK SWITCH MUX OPEN

Turn the ignition off.

Disconnect the Instrument Cluster C4 connector.

Measure the resistance of the (G163) Cylinder Lock Switch Mux circuit
between the Switch connector and the Instrument Cluster connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the (G163) Cylinder Lock Switch Mux circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

5.

(G163) CYLINDER LOCK SWITCH MUX WIRE SHORT TO GROUND

Measure the resistance between Ground and the (G163) Cylinder
Lock Switch Mux circuit in the Cluster C4 connector.

Is the resistance below 1000.0 ohms?

No

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

Yes

>> Repair the (G163) Cylinder Lock Switch Mux circuit for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

DR/DH

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 35

*DRIVER DOOR DOES NOT TRIP VTSS

For the Vehicle Theft Security circuit diagram (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY - SCHE-
MATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

Possible Causes

DRIVER DOOR AJAR CIRCUIT

VERIFY VTSS OPERATION

VTSS NOT ENABLED IN FCM

INSTRUMENT CLUSTER

1.

DOOR AJAR STATE

With the DRBIII

T

, read the DRVR DOOR AJAR SW status.

Open the driver door.

Does the DRBIII

T

display CLOSED?

Yes

>> Go To 2

No

>> Refer to symptom DRIVER DOOR AJAR CIRCUIT OPEN in the LAMPS/LIGHTING - INTERIOR sec-

tion. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR - DIAGNOSIS AND TESTING)

Perform VTSS VERIFICATION TEST - 1A. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY -
DIAGNOSIS AND TESTING)

2.

ATTEMPT TO TRIP VTSS

Open the driver’s door window.

Remove key from ignition switch.

Use the RKE or power door lock switch to lock the doors then close all doors.

Wait approximately 15 seconds for the VTSS indicator to flash at a slower rate indicating the Vehicle Theft Security
System is armed.

Manually unlock the driver door lock.

Attempt to trip the VTSS by opening the drivers door.

Did the VTSS trip when the door was opened?

Yes

>> Test complete.

Perform VTSS VERIFICATION TEST - 1A. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY -
DIAGNOSIS AND TESTING)

No

>> Go To 3

8Q - 36

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

DR/DH

*DRIVER DOOR DOES NOT TRIP VTSS (CONTINUED)

3.

DISCONNECT BATTERY TO RESET FCM

Turn the ignition Off to the lock position.

Disconnect the negative battery cable wait 5 seconds then reconnect.

Turn the ignition to the On position for 10 seconds then back Off to the lock position and remove key.

Arm the VTSS and attempt to trip to alarming state by manually unlocking door and opening.

Did the VTSS trip to the alarming state when the door was opened?

Yes

>> Test complete.

Perform VTSS VERIFICATION TEST - 1A. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY -
DIAGNOSIS AND TESTING)

No

>> Replace and program the Instrument Cluster in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

DR/DH

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 37
