PASSENGER SQUIB 1 CIRCUIT OPEN (CONTINUED)

2.

CHECK FOR OPEN SQUIB CIRCUITS IN PASSENGER AIRBAG

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Passenger Airbag Squib connector.

NOTE: Check connectors - Clean and repair as necessary.

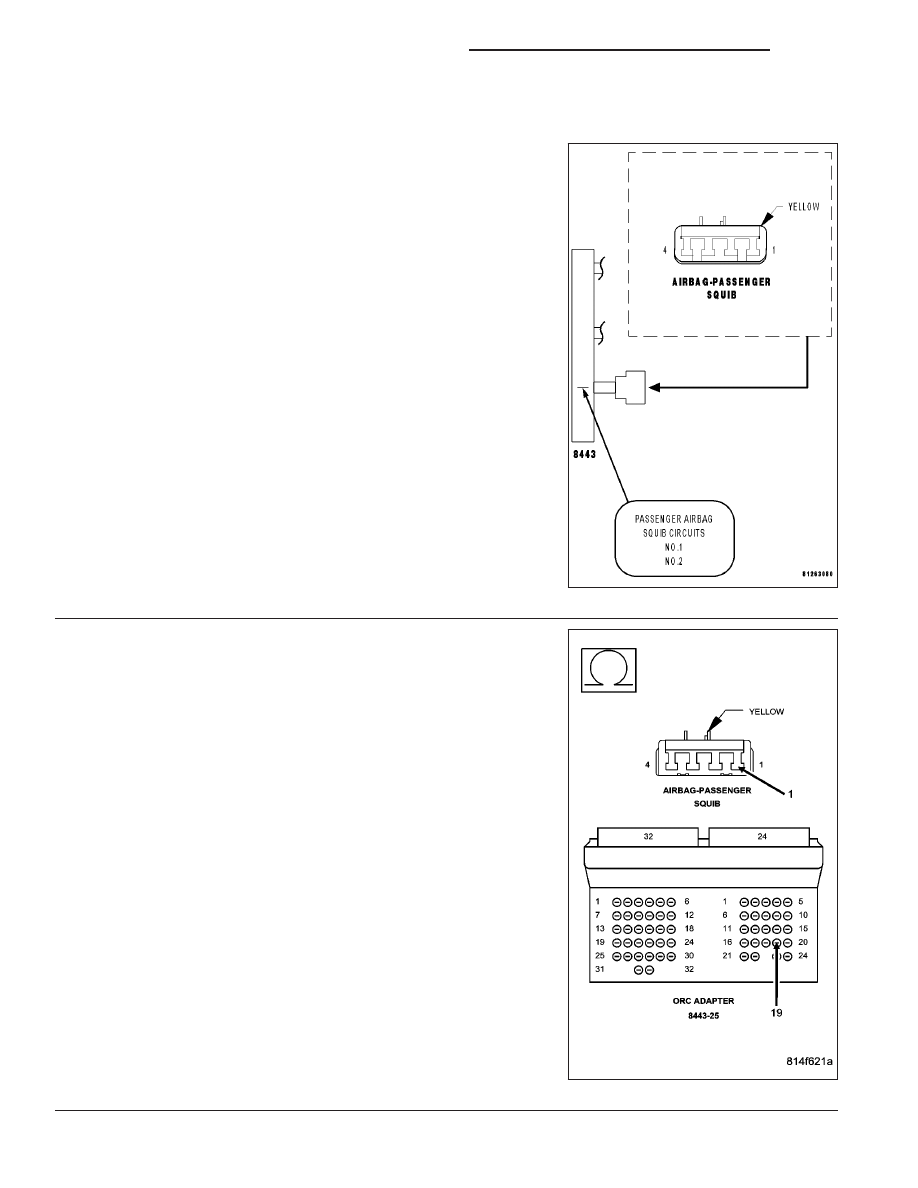

Connect the 8443 Load Tool to the Passenger Airbag Squib connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, read the active ORC DTC’s.

Does the scan tool display: PASSENGER SQUIB 1 CIRCUIT
OPEN?

Yes

>> Go To 3

No

>> Replace the Passenger Airbag in accordance with the Ser-

vice Information.

Perform ORC VERIFICATION TEST - VER 1

3.

CHECK PASSENGER SQUIB 1 LINE 2 CIRCUIT FOR AN OPEN

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the 8443 Load Tool from the Passenger Airbag Squib con-
nector.

Disconnect the ORC connectors.

NOTE: Check connectors - Clean and repair as necessary.
Connect the 8443 Load Tool ORC Adaptor to the ORC connector.

Measure the resistance of the Passenger Squib 1 Line 2 circuit
between the Passenger Airbag Squib connector and the 8443 ORC
Adaptor.

Is the resistance below 1.0 ohm?

Yes

>> Go To 4

No

>> Repair the Passenger Squib 1 Line 2 circuit for and open.

Then, Go To 4

8O - 182

RESTRAINTS - ELECTRICAL DIAGNOSTICS

DR/DH

PASSENGER SQUIB 1 CIRCUIT OPEN (CONTINUED)

4.

CHECK PASSENGER SQUIB 1 LINE 1 CIRCUIT FOR AN OPEN

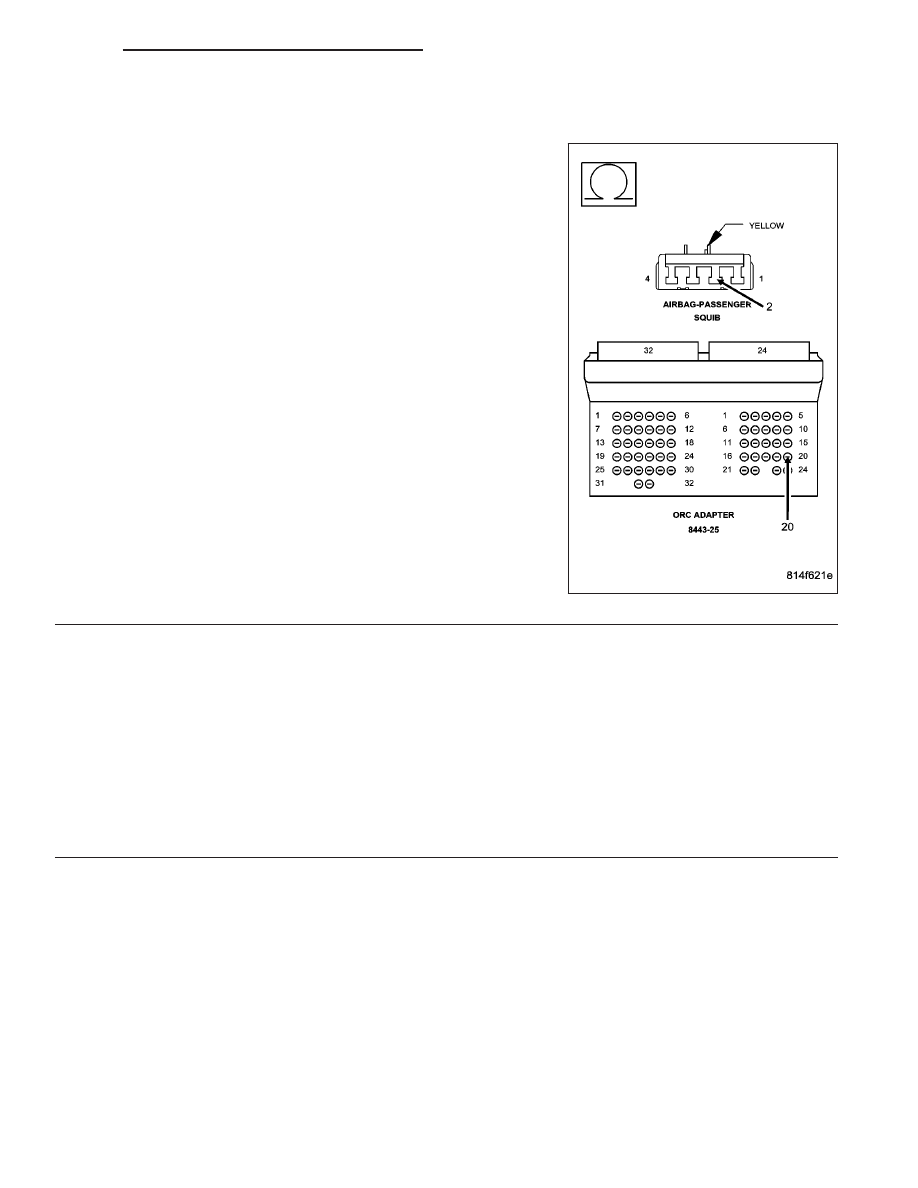

Measure the resistance of the Passenger Squib 1 Line 1 circuit
between the Passenger Airbag Squib connector and the 8443 ORC
Adaptor.

Is the resistance below 1.0 ohm?

Yes

>> Go To 5

No

>> Repair the Passenger Squib 1 Line 1 circuit for an open.

Perform ORC VERIFICATION TEST - VER 1

5.

REPLACE THE ORC

WARNING: If the Occupant Restraint Controller (ORC) is dropped at any time, it must be replaced. Failure to
take the proper precautions can result in accidental airbag deployment and personal injury or death.

NOTE: When reconnecting airbag system components the Ignition must be turned off and the Battery must
be disconnected.

If there are no possible causes remaining, view repair.

Repair

Replace the ORC in accordance with the Service Information.

Perform ORC VERIFICATION TEST - VER 1

DR/DH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 183

PASSENGER SQUIB 1 CIRCUIT OPEN (CONTINUED)

6.

STORED ORC DTC

With the scan tool, record and erase all DTC’s from all Airbag System Modules.

If any ACTIVE codes are present they must be resolved before diagnosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

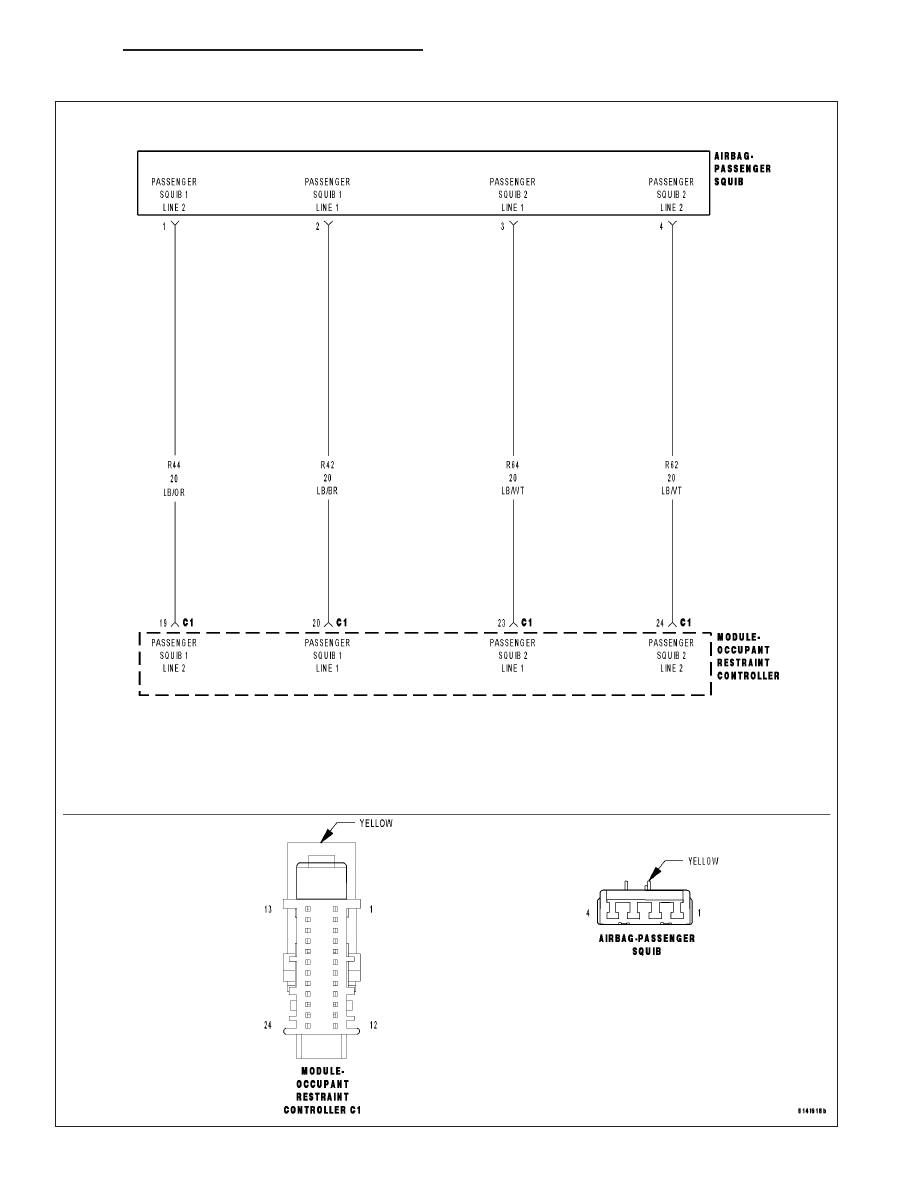

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Look for chaffed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or
contaminated terminals.

The following additional checks may assist you in identifying a possible intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool monitor active codes as you work through the following steps.

Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting active DTC in question.

Are any ACTIVE DTCs present?

Yes

>> Select the appropriate diagnostic procedure from the Table of Contents in this section.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.
