PASSENGER SEAT BELT TENSIONER CIRCUIT OPEN (CONTINUED)

4.

CHECK (R54) PASSENGER SEAT BELT TENSIONER LINE 2 CIRCUIT FOR AN OPEN

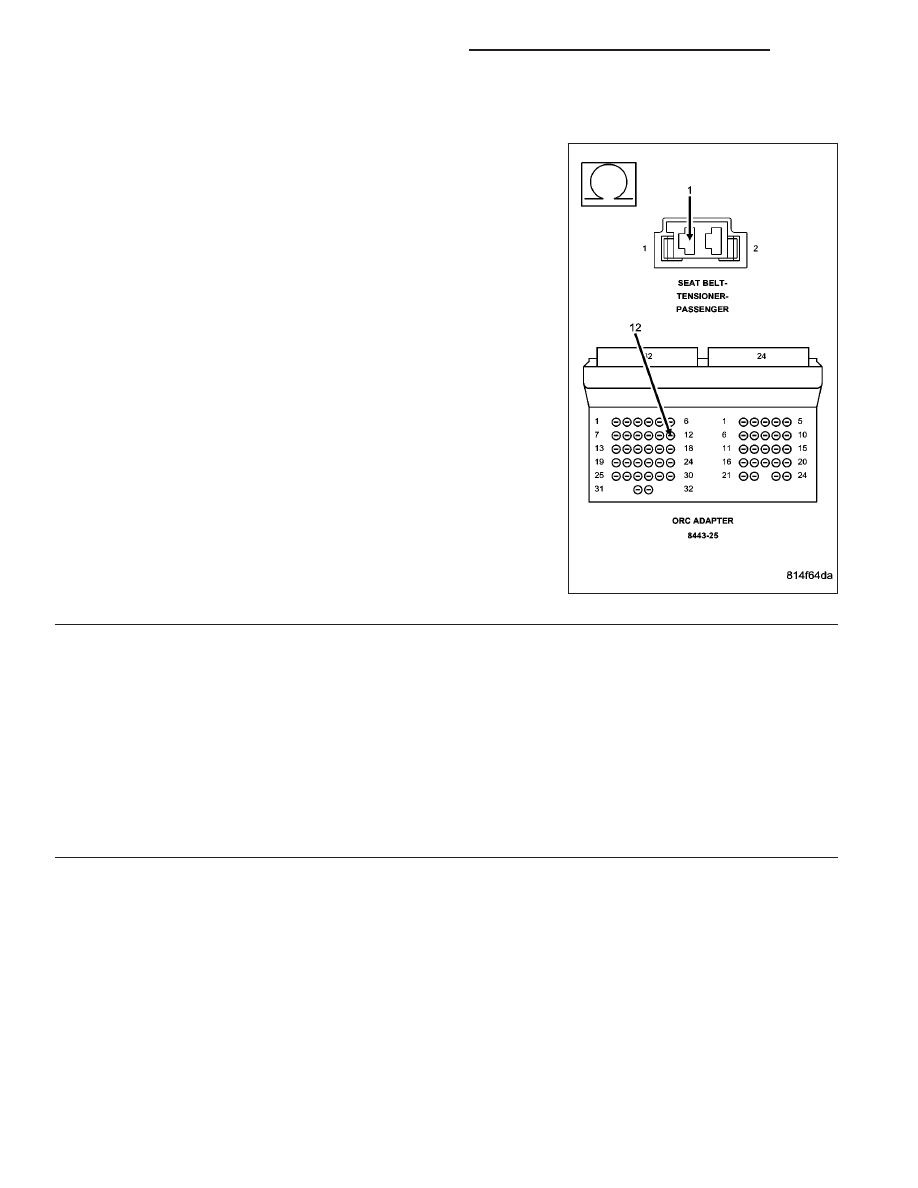

Measure the resistance of the (R54) Passenger Seat Belt Tensioner
Line 2 circuit between the Passenger Seat Belt Pretensioner connector
and the 8443 ORC Adaptor.

Is the resistance below 1.0 ohm?

Yes

>> Go to 5

No

>> Repair the (R54) Passenger Seat Belt Tensioner Line 2

circuit for an open.

Perform ORC VERIFICATION TEST - VER 1

5.

REPLACE THE ORC

WARNING: If the Occupant Restraint Controller (ORC) is dropped at any time, it must be replaced. Failure to
take the proper precautions can result in accidental airbag deployment and personal injury or death.

NOTE: When reconnecting airbag system components the Ignition must be turned off and the Battery must
be disconnected.

Repair

Replace the ORC in accordance with Service Information.

Perform ORC VERIFICATION TEST - VER 1

8O - 166

RESTRAINTS - ELECTRICAL DIAGNOSTICS

DR/DH

PASSENGER SEAT BELT TENSIONER CIRCUIT OPEN (CONTINUED)

6.

STORED ORC DTC

With the scan tool, record and erase all DTC’s from all Airbag System Modules.

If any ACTIVE codes are present they must be resolved before diagnosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Look for chaffed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or
contaminated terminals.

The following additional checks may assist you in identifying a possible intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool monitor active codes as you work through the following steps.

Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting active DTC in question.

Are any ACTIVE DTCs present?

Yes

>> Select the appropriate diagnostic procedure from the Table of Contents in this section.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

DR/DH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 167

PASSENGER SEAT BELT TENSIONER CIRCUIT SHORT

8O - 168

RESTRAINTS - ELECTRICAL DIAGNOSTICS

DR/DH

PASSENGER SEAT BELT TENSIONER CIRCUIT SHORT (CONTINUED)

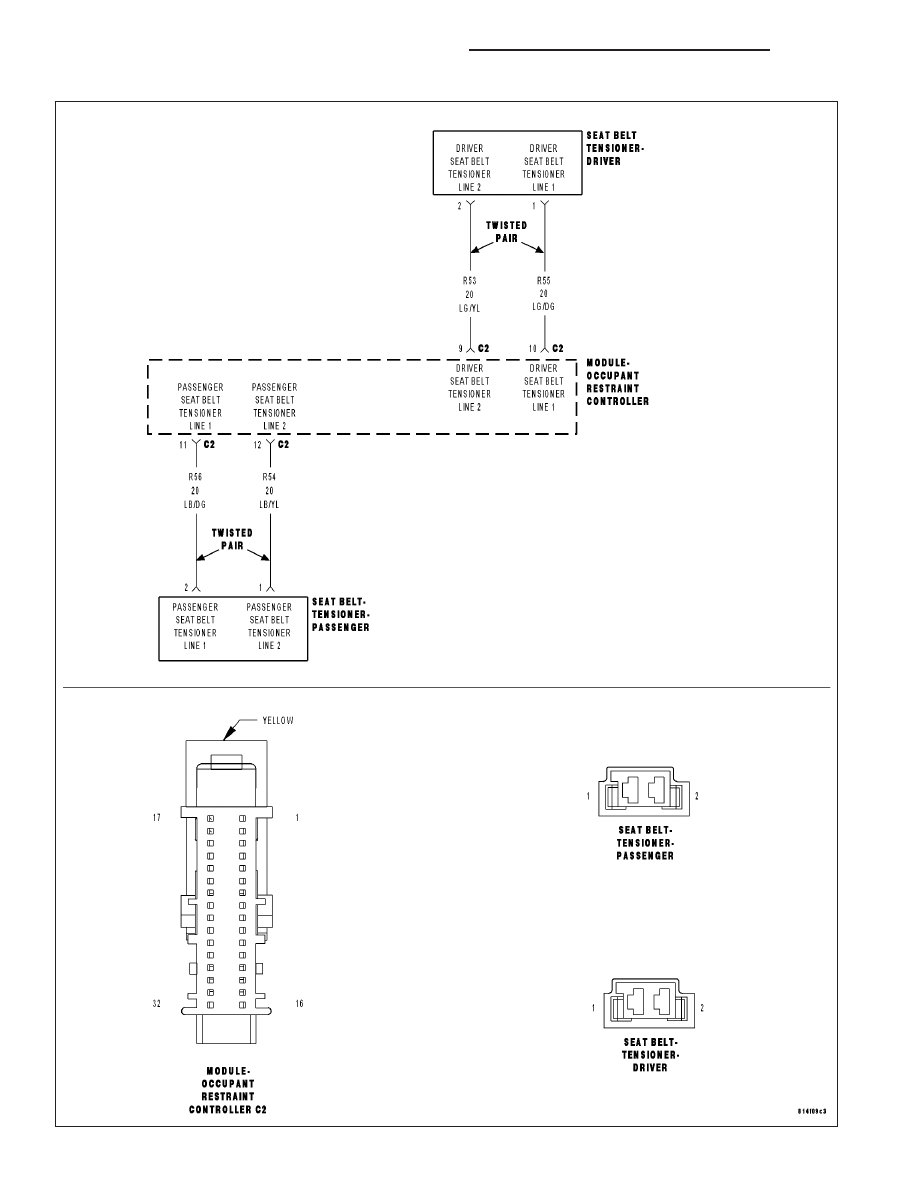

For the Air Bag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIA-
GRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on, the Occupant Restraint Controller (ORC) monitors the resistance of the Passenger Seat
Belt Tensioner circuits.

•

Set Condition:
The ORC has detected low resistance between the Passenger Seat Belt Tensioner circuits.

Possible Causes

(R56) PASSENGER SEAT BELT TENSIONER LINE 1 CIRCUIT SHORTED TO (R54) PASSENGER SEAT BELT
TENSIONER LINE 2 CIRCUIT

PASSENGER SEAT BELT PRETENSIONER

ORC

Diagnostic Test

1.

DETERMINE ACTIVE OR STORED DTC

NOTE: Ensure the battery is fully charged.

NOTE: The scan tool, SRS Airbag Load Tool MRL 8443, and DVOM are required to perform the following
test.

NOTE: When reconnecting airbag system components the Ignition must be turned off and the Battery must
be disconnected.
Select Active or Stored DTC.

Is the DTC active or stored?

ORC - ACTIVE DTC

Go To 2

ORC - STORED DTC

Go To 5

DR/DH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 169
