LEFT CURTAIN SQUIB 1 SHORT TO BATTERY (CONTINUED)

2.

CHECK FOR SHORTED SQUIB CIRCUITS IN LEFT SIDE CURTAIN AIRBAG

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Left Side Curtain Airbag connector.

WARNING: To avoid personal injury or death, do not place an
intact undeployed curtain airbag face down on a hard surface, the
airbag will propel into the air if accidentally deployed.

NOTE: Check connectors - Clean and repair as necessary.

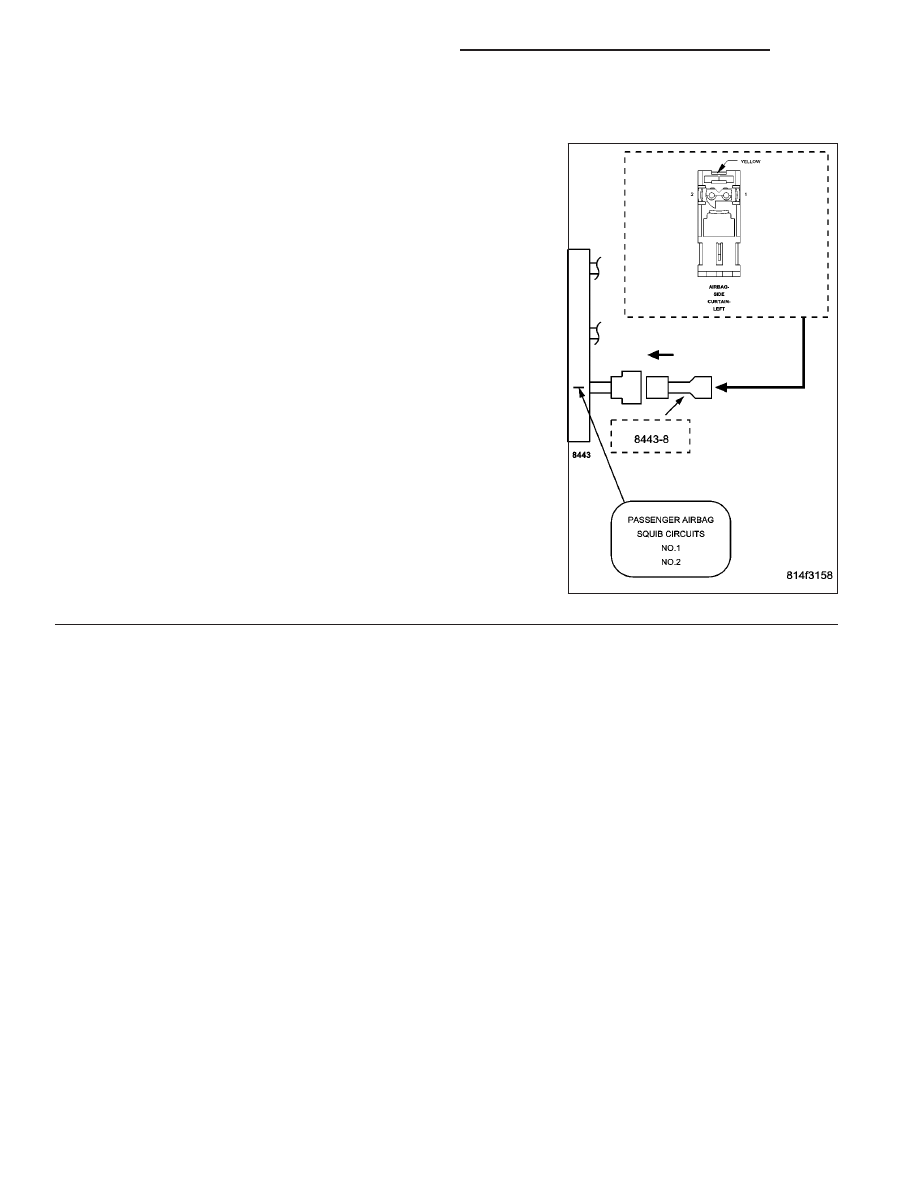

Connect the 8443 Load Tool and appropriate Jumper to the Left Side
Curtain Airbag connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, read the active ORC DTC’s.

Does the scan tool display: LEFT CURTAIN SQUIB 1 SHORT TO
BATTERY?

Yes

>> Go To 3

No

>> Replace the Left Side Curtain Airbag in accordance with

the Service Information.

Perform ORC VERIFICATION TEST - VER 1

8O - 86

RESTRAINTS - ELECTRICAL DIAGNOSTICS

DR/DH

LEFT CURTAIN SQUIB 1 SHORT TO BATTERY (CONTINUED)

3.

CHECK (R3) LEFT CURTAIN SQUIB 1 LINE 1 CIRCUIT AND (R1) LEFT CURTAIN SQUIB 1 LINE 2
CIRCUIT FOR A SHORT TO BATTERY

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the 8443 Load Tool and Jumper from the Left Side Curtain
Airbag connector.

Disconnect the ORC connectors.

NOTE: Check connectors - Clean and repair as necessary.
Connect the 8443 Load Tool ORC Adaptor to the ORC connector.

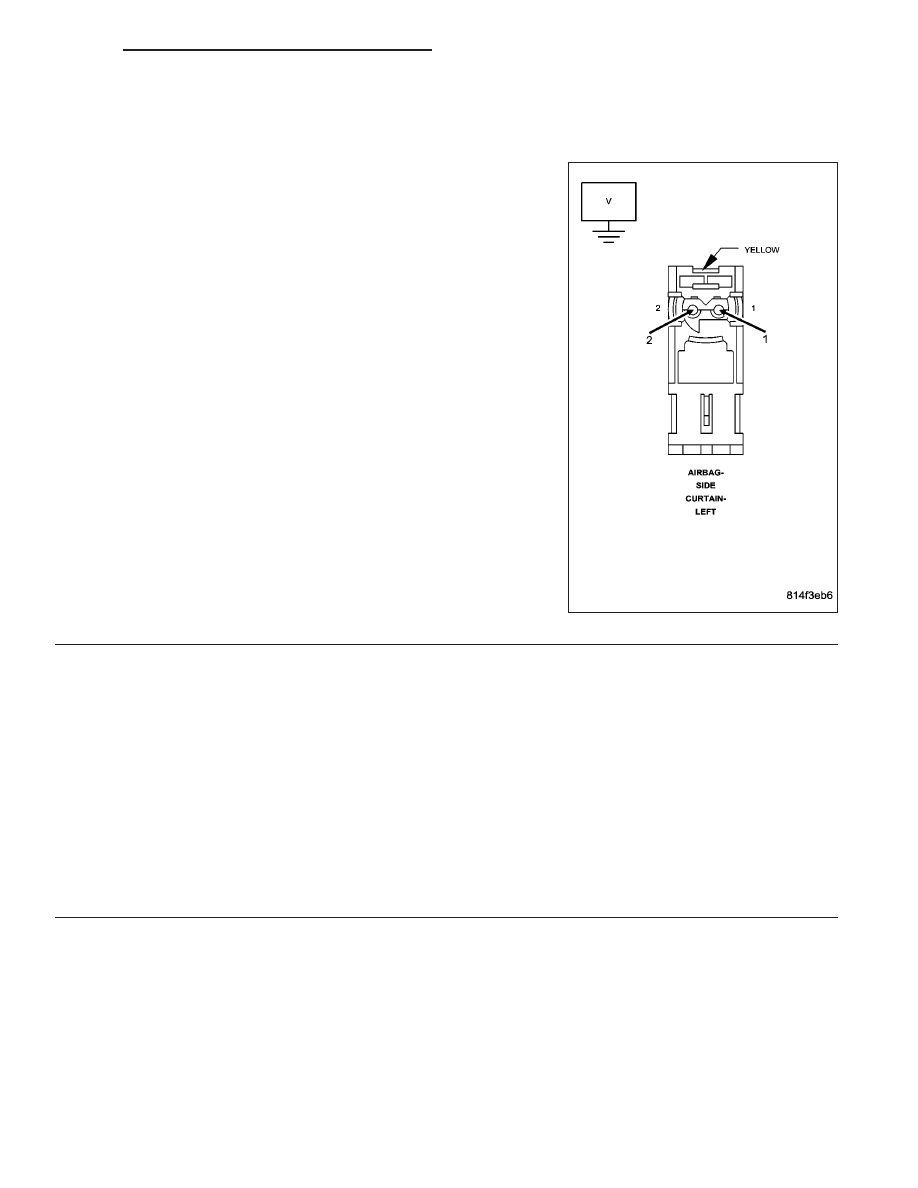

Measure the voltage of the (R3) Left Curtain Squib 1 Line 1 circuit
between the Left Side Curtain Airbag connector and ground.

Measure the voltage of the (R1) Left Curtain Squib 1 Line 2 circuit
between the Left Side Curtain Airbag connector and ground.

Is there any voltage present on either circuit?

Yes

>> Repair the Left Curtain Squib 1 circuits with voltage

present for a short to battery.

Perform ORC VERIFICATION TEST - VER 1

No

>> Go To 4

4.

REPLACE THE ORC

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the Occupant Restraint Controller (ORC) is dropped at any time, it must be replaced. Failure to
take the proper precautions can result in accidental airbag deployment and personal injury or death.

NOTE: When reconnecting airbag system components the Ignition must be turned off and the Battery must
be disconnected.

Repair

Replace the ORC in accordance with the Service Information.

Perform ORC VERIFICATION TEST - VER 1

DR/DH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 87

LEFT CURTAIN SQUIB 1 SHORT TO BATTERY (CONTINUED)

5.

STORED ORC DTC

With the scan tool, record and erase all DTC’s from all Airbag System Modules.

If any ACTIVE codes are present they must be resolved before diagnosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off then disconnect the battery and wait two
minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Look for chaffed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or
contaminated terminals.

The following additional checks may assist you in identifying a possible intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool monitor active codes as you work through the following steps.

Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting active DTC in question.

Are any ACTIVE DTCs present?

Yes

>> Select the appropriate diagnostic procedure from the Table of Contents in this section.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

8O - 88

RESTRAINTS - ELECTRICAL DIAGNOSTICS

DR/DH

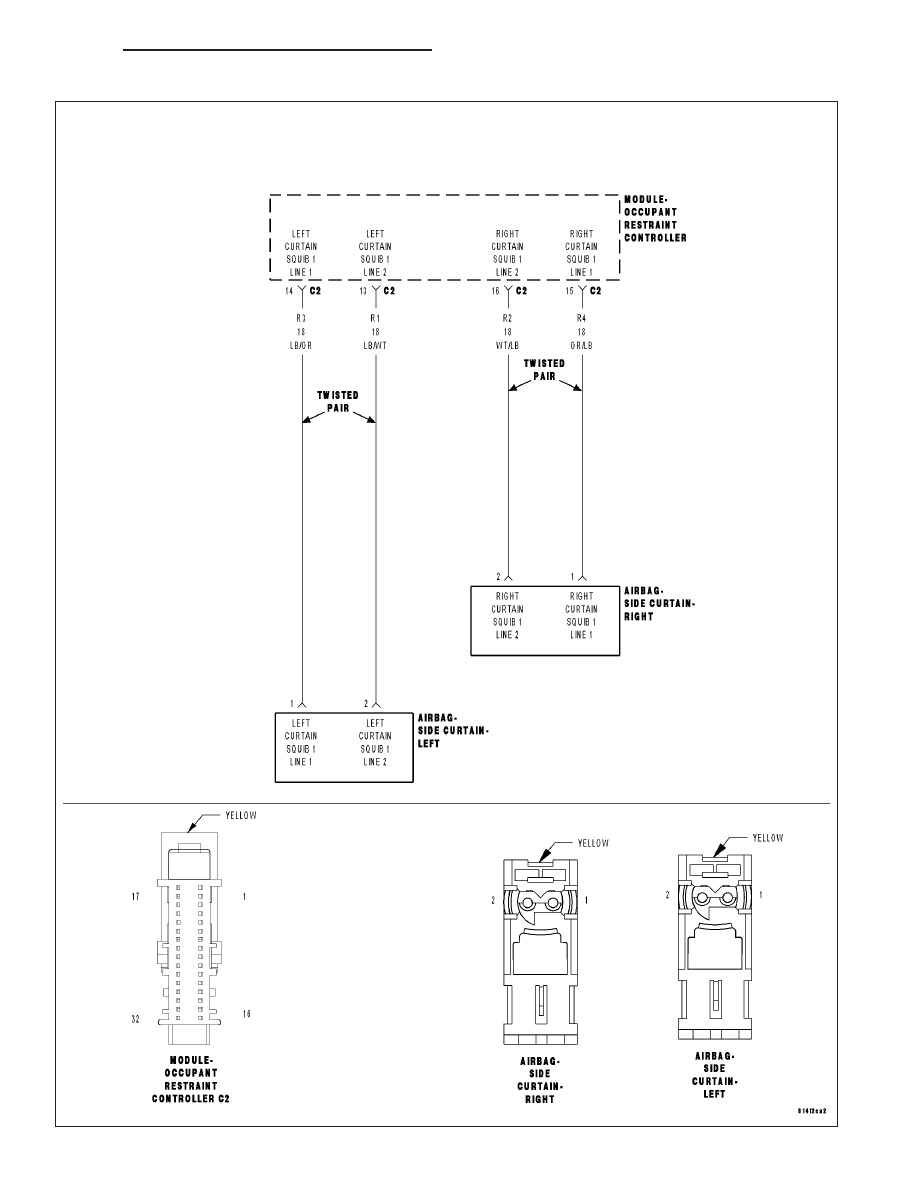

LEFT CURTAIN SQUIB 1 SHORT TO GROUND
