DRIVER CYLINDER LOCK SWITCH INPUT STUCK (WITH VTSS ONLY) (CONTINUED)

3.

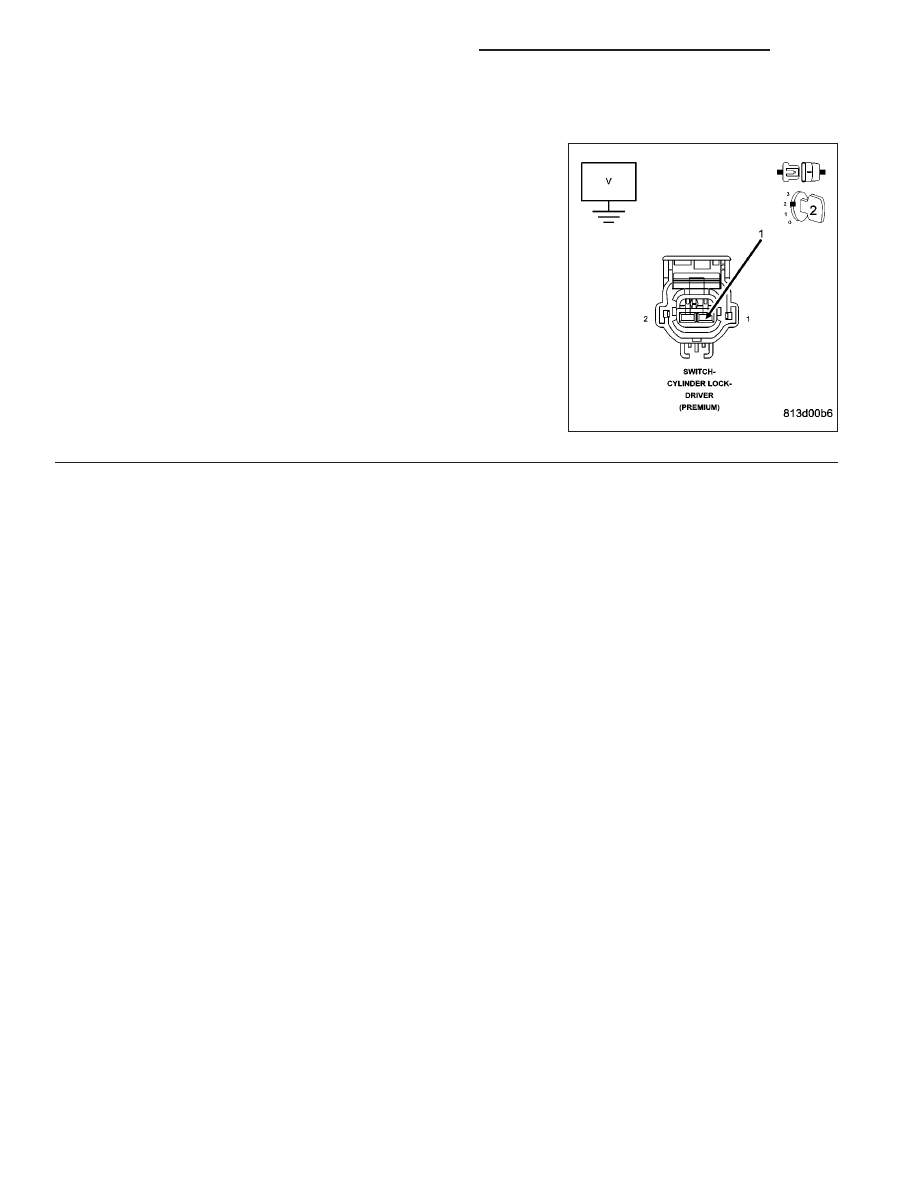

(G164) DRIVER CYLINDER LOCK SWITCH MUX SHORTED

Disconnect the Driver Cylinder Lock Switch connector.

Measure the voltage between (G163) Driver Cylinder Lock Switch Mux
circuit and ground.

Is the voltage above 4.9 volts?

No

>> Repair the (G163) Driver Cylinder Lock Switch Mux circuit

for a partial short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

Yes

>> Replace the Cylinder Lock Switch. Perform BODY VERIFI-

CATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELEC-
TRONIC

CONTROL

MODULES/FRONT

CONTROL

MODULE - DIAGNOSIS AND TESTING)

8N - 22

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DR/DH

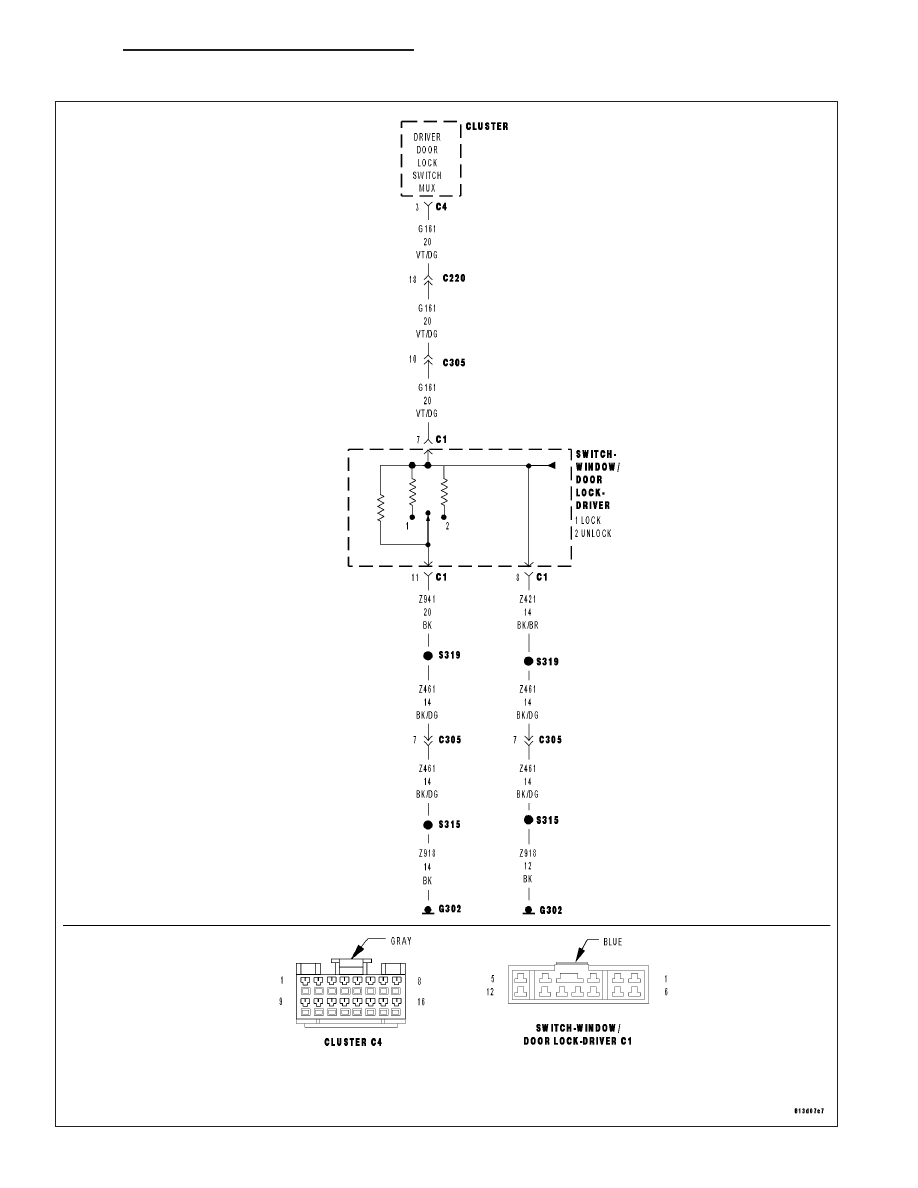

DRIVER DOOR LOCK SWITCH INPUT CIRCUIT OPEN OR SHORT TO VOLTAGE

DR/DH

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 23

DRIVER DOOR LOCK SWITCH INPUT CIRCUIT OPEN OR SHORT TO VOLTAGE (CONTINUED)

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS) (Refer to ).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
At all times when battery power is supplied to the Instrument Cluster.

•

Set Condition:
When the Instrument Cluster senses voltage to the driver door lock switch above 4.85 volts.

Possible Causes

(G161) DRIVER DOOR LOCK SWITCH WIRE SHORT TO VOLTAGE

(G161) DRIVER DOOR LOCK SWITCH MUX CIRCUIT OPEN

DOOR LOCK SWITCH GROUND OPEN

DOOR LOCK SWITCH SHORT TO VOLTAGE

DOOR LOCK SWITCH OPEN

INSTRUMENT CLUSTER - VOLTAGE TO HIGH

INSTRUMENT CLUSTER - DRIVER DOOR LOCK SWITCH VOLTAGE LOW

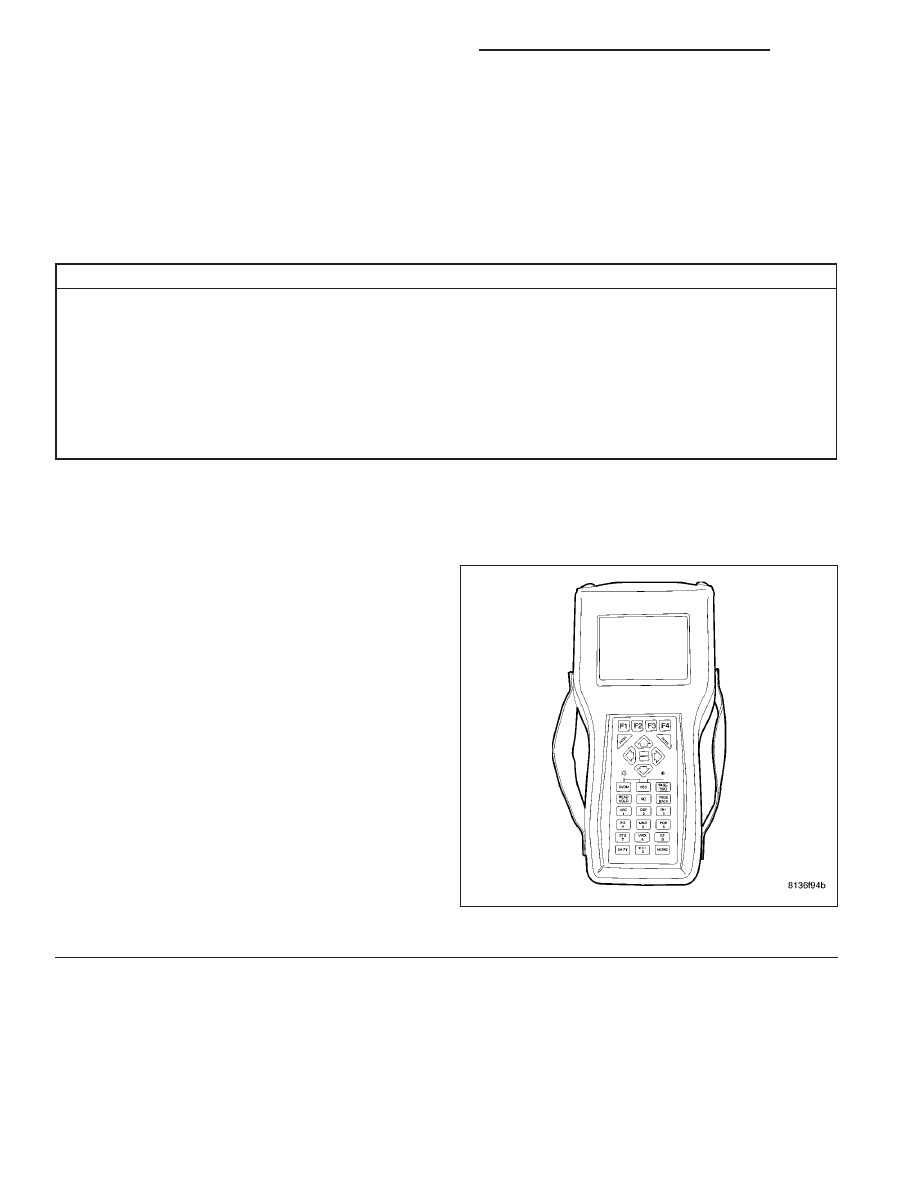

Diagnostic Test

1.

DTC PRESENT

Turn the ignition on.

With the DRBIII

T

, record and erase DTC’s.

With the DRBIII

T

, read DTC’s.

Operate the door locks from the Driver Door Lock
Switch while monitoring the DRBIII

T

.

Does the DRBIII

T

display DRIVER DOOR LOCK

SWITCH INPUT CIRCUIT OPEN OR SHORT TO
VOLTAGE?

Yes

>> Go To 2

No

>> Using the wiring diagram/schematic as a

guide, inspect the wiring and connectors.
Check for any possible loose connections
at the instrument cluster and the door lock
switch.

Perform BODY VERIFICATION TEST -
VER 1. (Refer to 8 - ELECTRICAL/ELEC-
TRONIC

CONTROL

MODULES/FRONT

CONTROL MODULE - DIAGNOSIS AND
TESTING)

8N - 24

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DR/DH

DRIVER DOOR LOCK SWITCH INPUT CIRCUIT OPEN OR SHORT TO VOLTAGE (CONTINUED)

2.

INSTRUMENT CLUSTER - DRIVER DOOR LOCK SWITCH VOLTAGE LOW

With the DRBIII

T

in Sensors, read the DRV DOOR LOCK SW voltage.

Voltage reading is:

Above 5.2 volts

Go To 3

Between 4.9 and 5.1 volts

Go To 5

Below 4.8 volts

Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

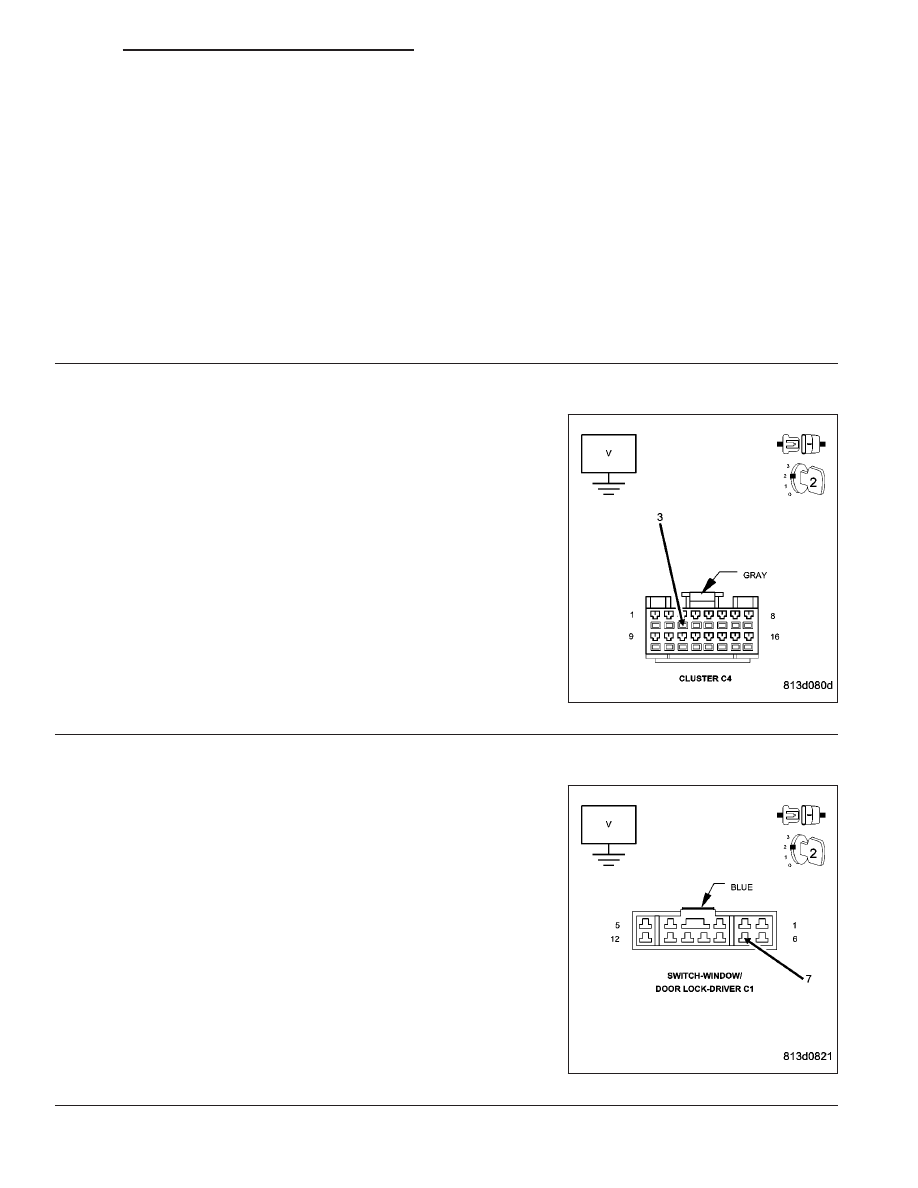

3.

INSTRUMENT CLUSTER - VOLTAGE TO HIGH

Turn the ignition off.

Disconnect the Instrument Cluster C4 connector.

Turn the ignition on.

Measure the voltage between (G161) Driver Door Lock Switch Mux
circuit and ground.

Is there any voltage present?

Yes

>> Go To 4

No

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

4.

(G161) DRIVER DOOR LOCK SWITCH WIRE SHORT TO VOLTAGE

Disconnect the Driver Window/Door Lock Switch C1 connector.

Measure the voltage between the (G161) Driver Door Lock Switch
Mux circuit and ground.

Is there any voltage present?

Yes

>> Repair the (G161) Driver Door Lock Switch Mux circuit for

a short to voltage.

Perform BODY VERIFICATION TEST - VER 1 (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Replace the Window/Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)
