DRIVER DOOR UNLOCK OUTPUT CIRCUIT SHORT TO GROUND OR VOLTAGE (CONTINUED)

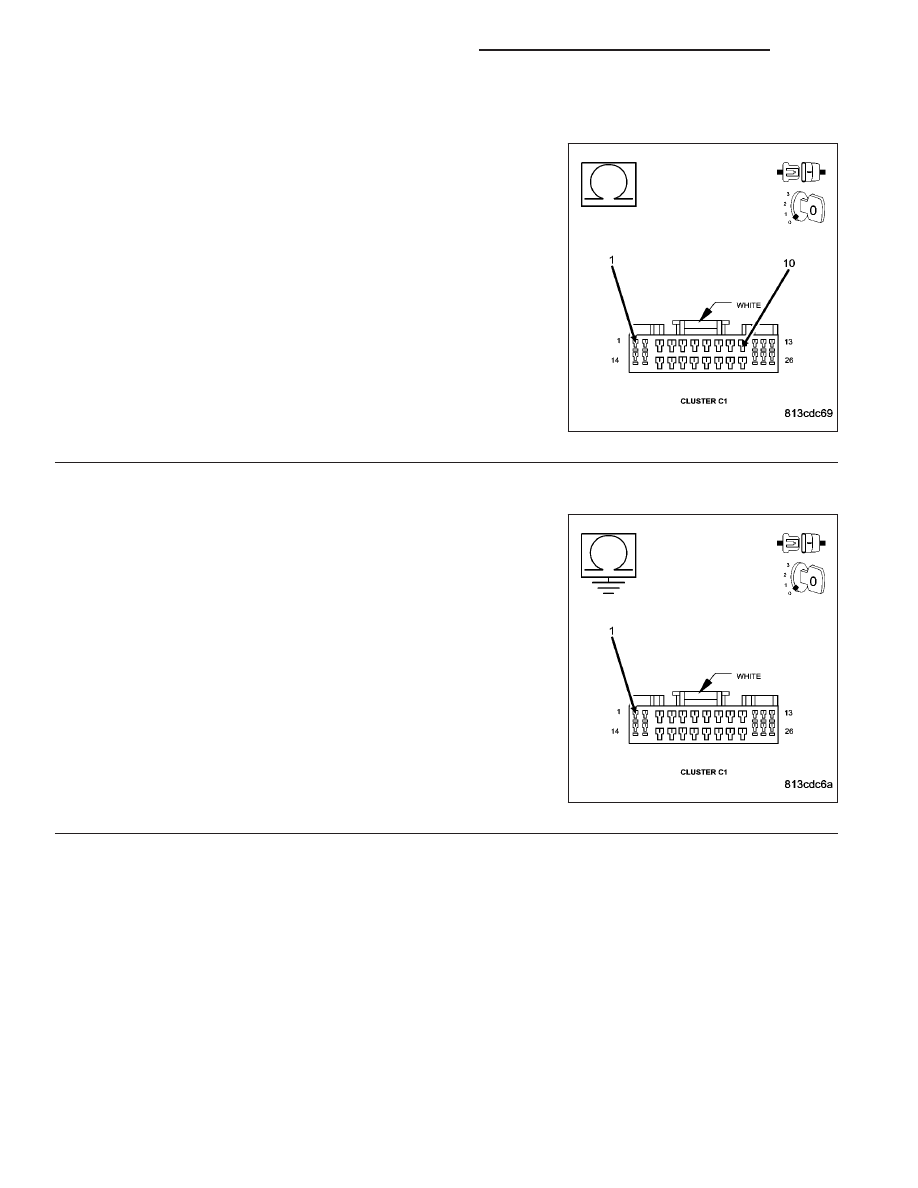

2.

(P393) DOOR LOCK DRIVER LEFT DOORS SHORTED TO (P1) DOOR UNLOCK DRIVER LEFT FRONT

Turn the ignition off.

Disconnect the Instrument Cluster C1 connector.

Measure the resistance between the (P1) Door Unlock Driver Left
Front circuit and the (P393) Door Lock Driver Left Doors circuit in the
Instrument Cluster C1 connector.

Is the resistance below 3.0 ohms?

Yes

>> Repair the (P393) Door Lock Driver Left Doors circuit for a

short to the (P1) Door Unlock Driver Left Front circuit
(could be a shorted motor).

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 3

3.

(P1) DOOR UNLOCK DRIVER LEFT FRONT CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (P1) Door Unlock
Driver Left Front circuit in the Instrument Cluster C1 connector.

Is the resistance below 1000.0 ohms?

No

>> Go To 6

Yes

>> Go To 4

8N - 14

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DR/DH

DRIVER DOOR UNLOCK OUTPUT CIRCUIT SHORT TO GROUND OR VOLTAGE (CONTINUED)

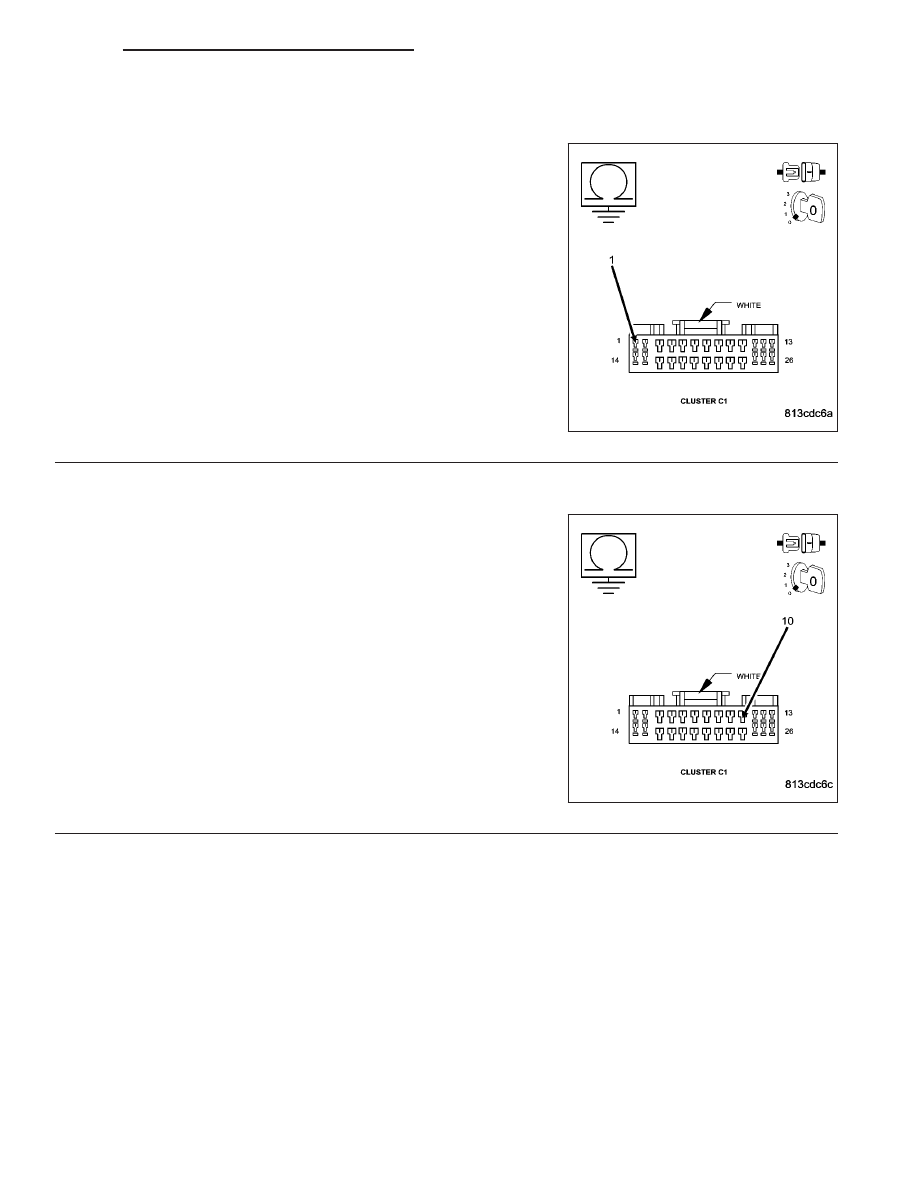

4.

(P1) DOOR UNLOCK DRIVER LEFT FRONT WIRE SHORT TO GROUND

Disconnect the Driver Door Lock Motor connector.

Measure the resistance between ground and the (P1) Door Unlock
Driver Left Front wire in the Instrument Cluster C1 connector.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the (P1) Door Unlock Driver Left Front wire for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 5

5.

(P393) DOOR LOCK DRIVER LEFT DOORS WIRE SHORT TO GROUND

Measure the resistance between ground and the (P393) Door Lock
Driver Left Doors circuit in the Instrument Cluster C1 connector.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the (P393) Door Lock Driver Left Doors wire for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Replace the Driver Door Latch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

DR/DH

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 15

DRIVER DOOR UNLOCK OUTPUT CIRCUIT SHORT TO GROUND OR VOLTAGE (CONTINUED)

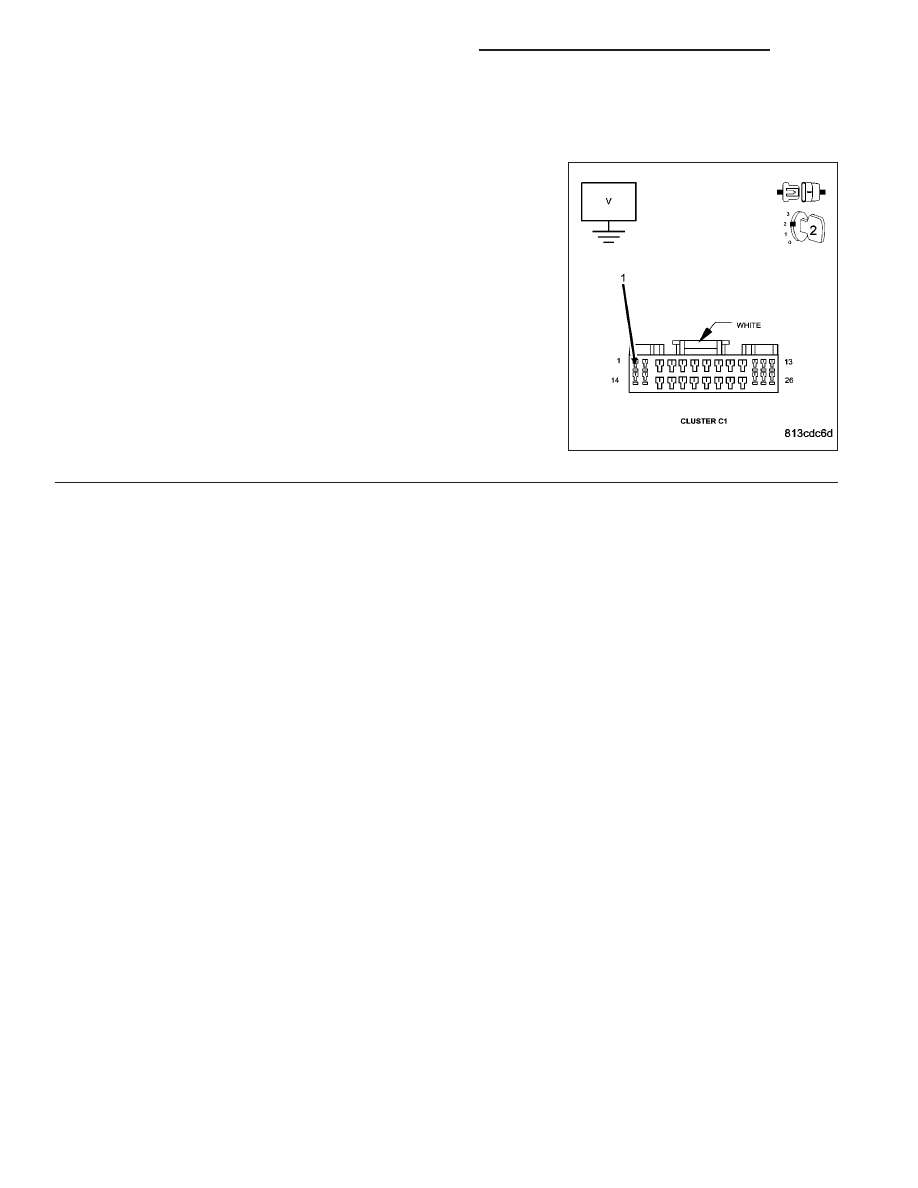

6.

(P1) DOOR UNLOCK DRIVER LEFT FRONT OR (P393) DOOR LOCK DRIVER LEFT DOORS SHORTED TO
VOLTAGE

Turn the ignition on.

Measure the voltage between ground and the (P1) Door Unlock Driver
Left Front circuit.

Is there any voltage present?

Yes

>> Repair the (P393) Door Lock Driver Left Doors or (P1)

Door Unlock Driver Left Front circuit for a short to voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1 (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

8N - 16

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DR/DH

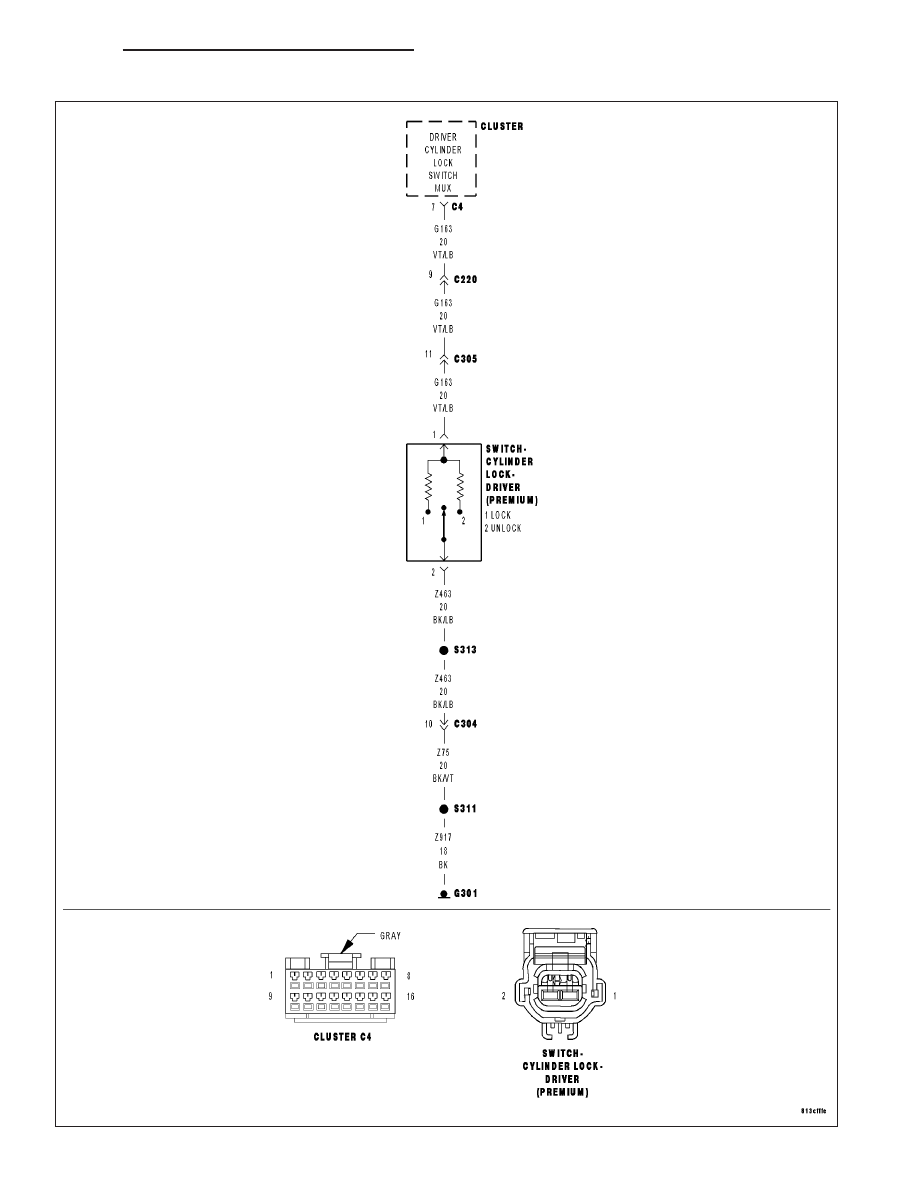

DRIVER CYLINDER LOCK SWITCH INPUT CIRCUIT SHORTED (WITH VTSS ONLY)

DR/DH

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 17
