BULB - A/C-HEAT CONTROL

WARNING: To avoid personal injury or death, on vehicles equipped with airbags, disable the supplemental
restraint system before attempting any steering wheel, steering column, airbag, seat belt tensioner, impact
sensor, or instrument panel component diagnosis or service. Disconnect and isolate the battery negative
(ground) cable, then wait two minutes for the system capacitor to discharge before performing further diag-
nosis or service. This is the only sure way to disable the supplemental restraint system. Failure to take the
proper precautions could result in accidental airbag deployment.

CAUTION: Always use the correct bulb size and type for replacement. An incorrect bulb size or type may
overheat and cause damage to the lamp, the socket and/or the lamp wiring.

NOTE: There may be minor variations in the locations of the bulb/bulb holder units on the back of the A/C-
heater control as a result of various optional A/C-heater control units. However, the bulb types and service
procedures are identical for all of these bulbs.

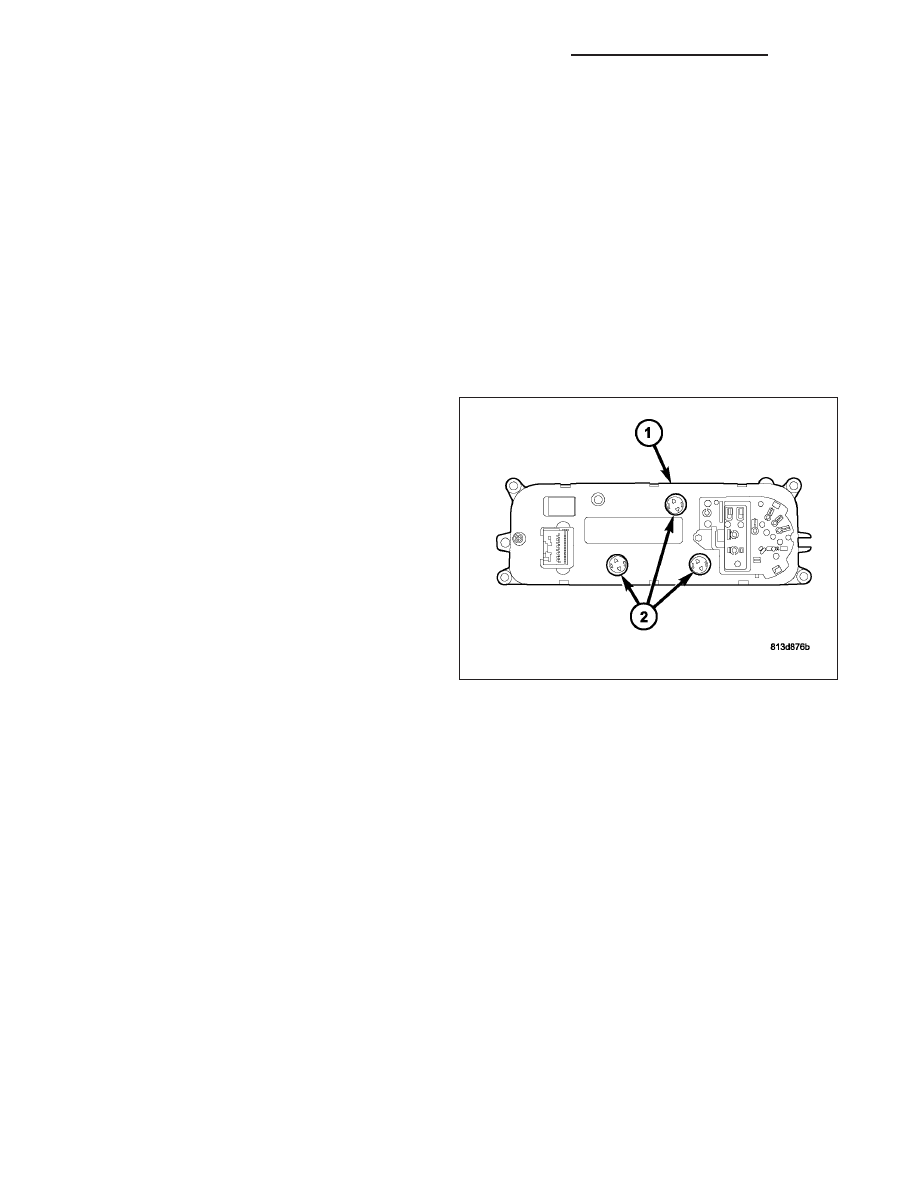

1. Align the bulb holder and bulb (2) with the keyed

opening in the circuit board of the A/C-heater con-
trol (1).

2. Insert the bulb holder and bulb straight into the cir-

cuit board until the bulb holder is firmly seated.

3. Using a small thin-bladed screwdriver, rotate the

bulb holder clockwise about 30 degrees on the cir-
cuit board to lock it into place.

4. Reinstall the center bezel onto the instrument

panel. (Refer to 23 - BODY/INSTRUMENT PANEL/
INSTRUMENT PANEL CENTER BEZEL - INSTAL-
LATION).

5. Reconnect the battery negative cable.

LAMP-DOME

REMOVAL

BULB

NOTE: There are two types of dome lamps available in this model: one with a switch (2) that is activated by
depressing the lamp lens, and one without a switch. The bulb types and service procedures are identical for
both of these lamps.

8L - 214

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

DR/DH

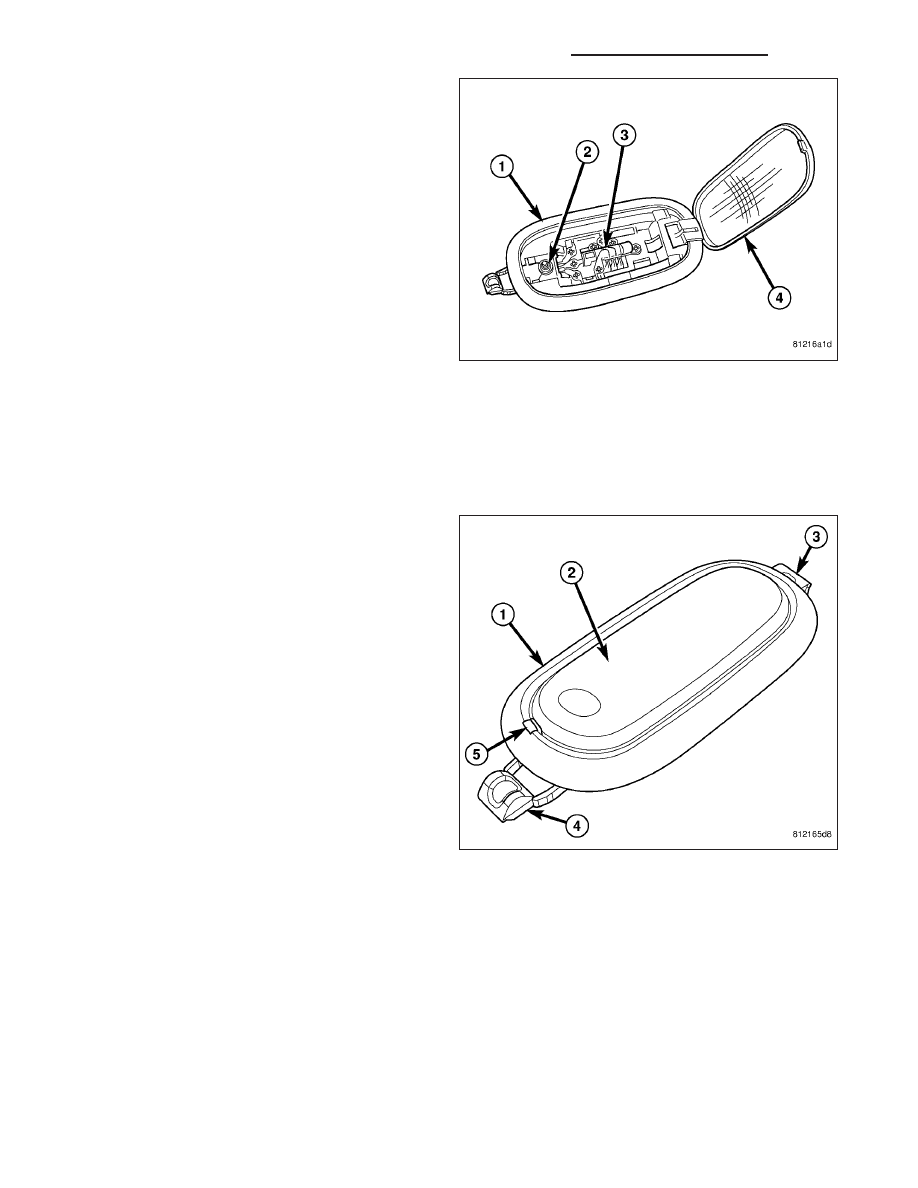

1. Disconnect and isolate the battery negative cable.

2. Insert the tip of a small flat-bladed screwdriver into

the notch on one side of the dome lamp between
the lens (4) and the lamp housing (1).

3. Gently pry the notched edge of the lens downward

until it unsnaps from the housing.

4. Swing the notched end of the lens downward far

enough to access the bulb (3).

5. Carefully unsnap the bulb from the two bulb hold-

ers within the dome lamp housing.

LAMP

NOTE: There are two types of dome lamps available in this model: one with a switch that is activated by
depressing the lamp lens, and one without a switch. The bulb types and service procedures are identical for
both of these lamps.

1. Disconnect and isolate the battery negative cable.

2. Insert the tip of a small flat bladed screwdriver into

the notch (5) between the lens (2) and the housing
(1) on one side of the dome lamp unit.

3. Gently pry the end of the lens outward until it

unsnaps from the housing.

4. Swing the lens outward until it is perpendicular to

the housing.

5. Pull the lens hinge/retainer end (3) of the housing

outward slightly from the headliner, then slide the
exposed end of the housing away from the mount-
ing hole far enough to disengage the fixed retainer
(4) on the notched end from the headliner.

6. Pull the lamp away from the headliner mounting

hole far enough to access and disconnect the wire
harness connector from the back of the lamp.

7. Remove the lamp from the vehicle.

INSTALLATION

BULB

CAUTION: Always use the correct bulb size and type for replacement. An incorrect bulb size or type may
overheat and cause damage to the lamp, the socket and/or the lamp wiring.

NOTE: There are two types of dome lamps available in this model: one with a switch (2) that is activated by
depressing the lamp lens, and one without a switch. The bulb types and service procedures are identical for
both of these lamps.

DR/DH

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

8L - 215

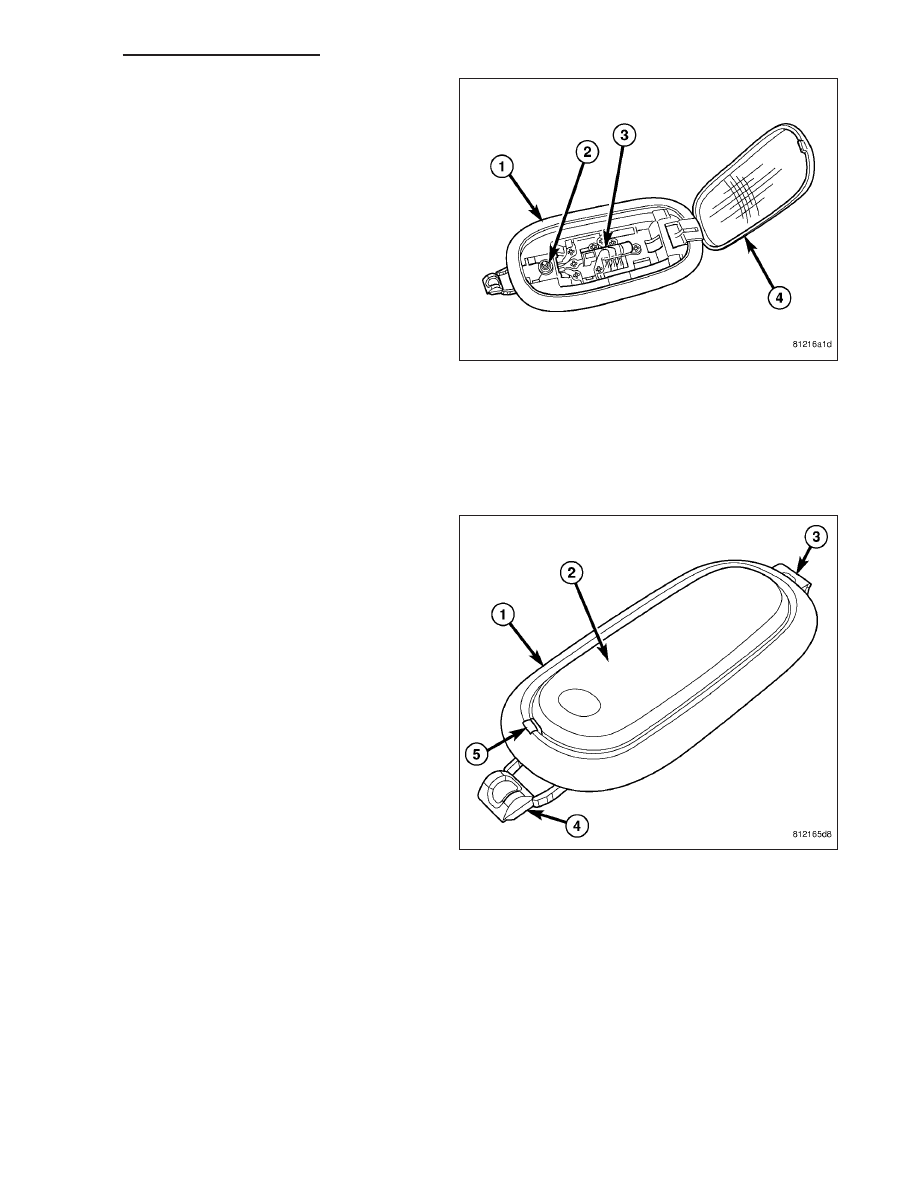

1. Align the ends of the bulb (3) with the two bulb

holders within the dome lamp housing (1).

2. Carefully press the bulb firmly and evenly into the

bulb holders until it snaps into place.

3. Swing the notched end of the lens (4) up into posi-

tion against the housing, then press upward on the
lens firmly and evenly until it snaps into the hous-
ing.

4. Reconnect the battery negative cable.

LAMP

NOTE: There are two types of dome lamps available in this model: one with a switch that is activated by
depressing the lamp lens, and one without a switch. The bulb types and service procedures are identical for
both of these lamps.

1. Position the dome lamp unit (1) to the mounting

hole in the headliner.

2. Reconnect the wire harness connector to the con-

nector on the back of the lamp.

3. Insert the fixed retainer on the notched end (4) of

the lamp housing up into one side of the mounting
hole in the headliner.

4. Slide the notched end of the housing into the

mounting hole far enough to engage the lens
hinge/retainer (3) into the opposite side of the hole
in the headliner.

5. Gently and evenly press the lens hinge/retainer

end of the lamp into the mounting hole until the
bezel of the lamp housing is flush with the head-
liner.

6. Swing the notched end of the lamp lens (2) into

position against the lamp housing, then press on
the lens firmly and evenly until it snaps into the
housing.

7. Reconnect the battery negative cable.

8L - 216

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

DR/DH

LAMP-READING

REMOVAL

BULB - WITHOUT SUNROOF

NOTE: On vehicles equipped with an optional overhead console the standard front dome lamp is replaced
by two combination dome and reading lamps that are integral to the console housing. Each of these lamps
is controlled by the door ajar switches on the courtesy lamp circuit, but also are independently controlled
by a switch that is activated by depressing the lamp lens. The bulb types and service procedures are iden-
tical for both of these lamps.

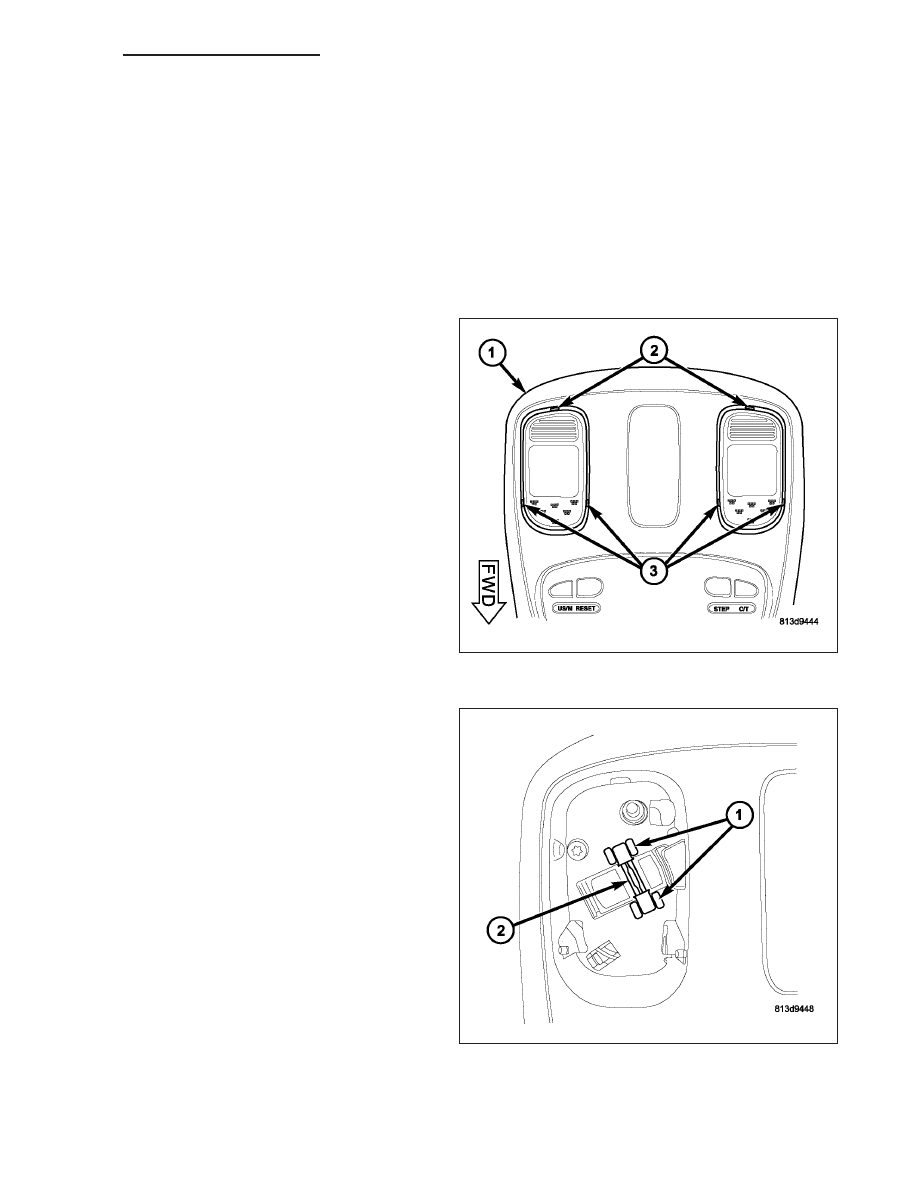

1. Disconnect and isolate the battery negative cable.

2. Using a small thin-bladed screwdriver, gently pry

between each side of the lamp lens and the over-
head console housing (1) to unsnap the pivot tabs
(3) on the lens from the pivots in the lamp housing.

3. With the lens disengaged from both pivots, pull the

front of the lens forward far enough to disengage
the tab (2) on the rear edge of the lens from the
slot in the rear of the overhead console lamp hous-
ing.

4. Remove the lens from the housing.

5. Carefully unsnap the bulb (2) from the two bulb

holders (1) within the overhead console lamp
housing.
