*DRIVER DOOR AJAR CIRCUIT SHORTED TO GROUND (CONTINUED)

For the Door Ajar System circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(G75) DRIVER DOOR AJAR SWITCH SENSE CIRCUIT SHORT TO GROUND

DRIVER DOOR AJAR SWITCH

INSTRUMENT CLUSTER

Diagnostic Test

1.

DRIVER DOOR AJAR SWITCH SHORT TO GROUND

With the DRBIII

T

in Inputs/Outputs, read the DRV DOOR AJAR SW

state.

While monitoring the DRBIII

T

, disconnect the Driver Door Latch con-

nector.

Did the Switch State change from CLOSED to OPEN?

Yes

>> Replace the Driver Door Latch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING.

No

>> Go To 2

2.

(G75) DRIVER DOOR AJAR SWITCH SENSE CIRCUIT SHORT TO GROUND

Turn the ignition off.

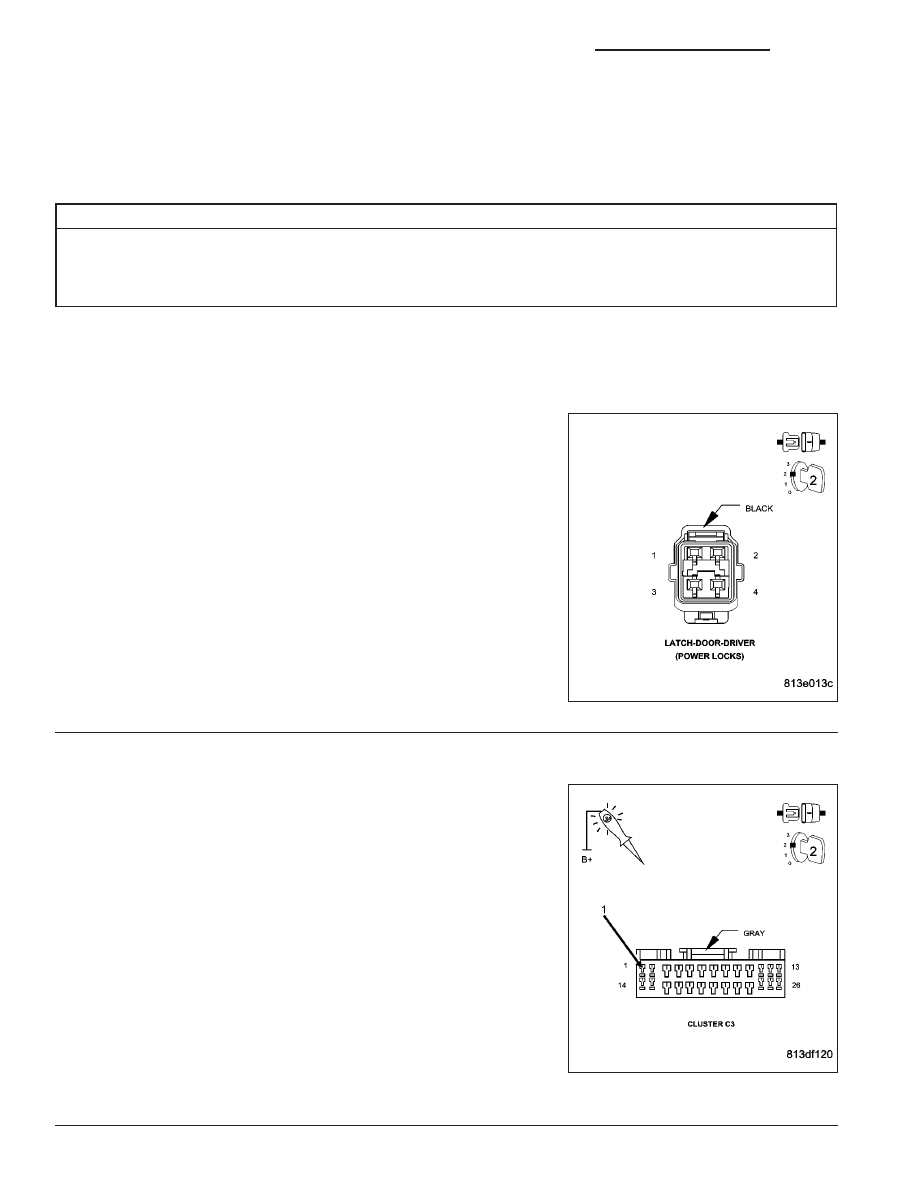

Disconnect the Instrument Cluster C3 harness connector.

Using a 12-volt test light connected to 12-volts, probe the (G75) Driver
Door Ajar Switch Sense circuit and test for a short to ground.

Turn the ignition on.

Does the test light illuminate brightly?

Yes

>> Repair the (G75) Driver Door Ajar Switch Sense circuit for

a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

8L - 182

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

*LEFT REAR DOOR AJAR CIRCUIT OPEN

DR/DH

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 183

*LEFT REAR DOOR AJAR CIRCUIT OPEN (CONTINUED)

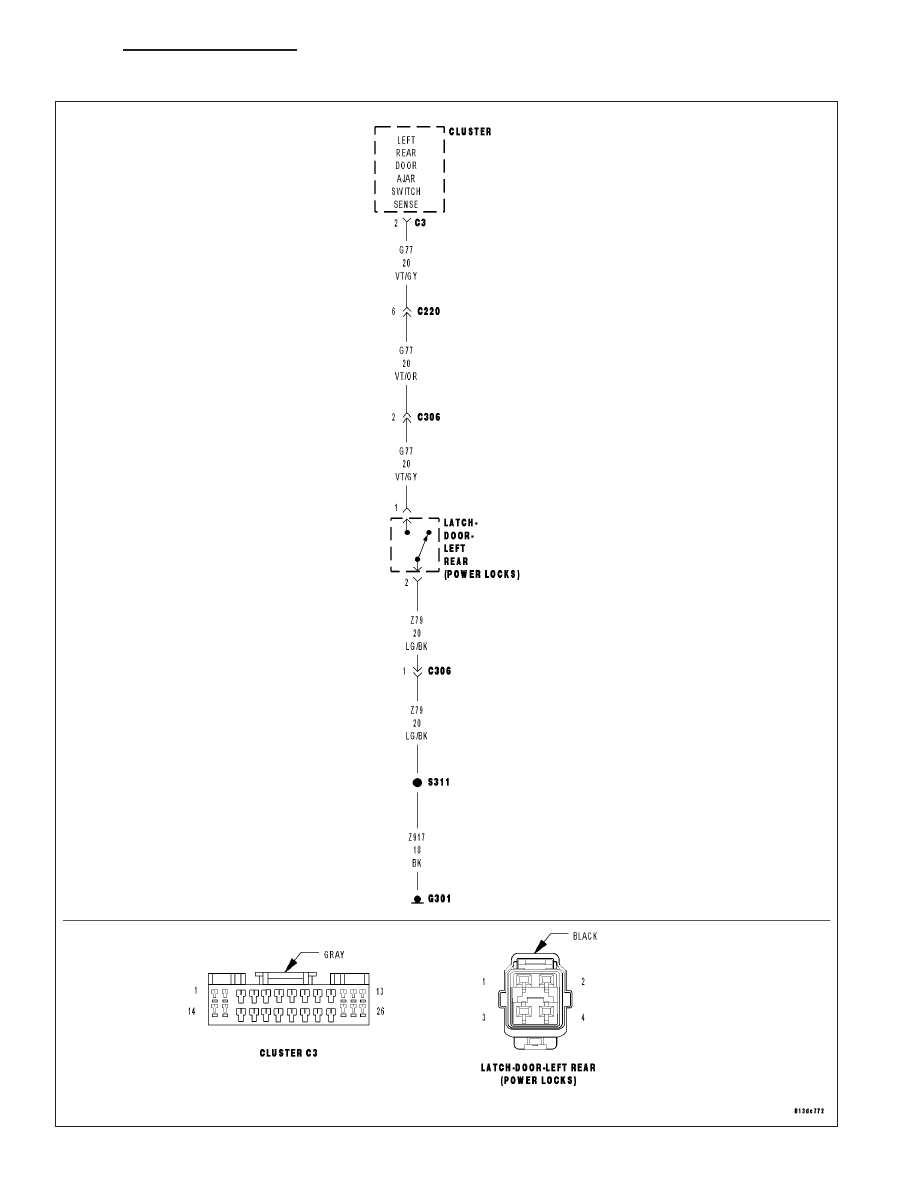

For the Door Ajar System circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

OPEN (Z79) LEFT REAR DOOR AJAR SWITCH GROUND CIRCUIT

OPEN (G77) LEFT REAR DOOR AJAR SWITCH SENSE CIRCUIT

OPEN LEFT REAR DOOR AJAR SWITCH

INSTRUMENT CLUSTER

Diagnostic Test

1.

OPEN LEFT REAR DOOR AJAR SWITCH

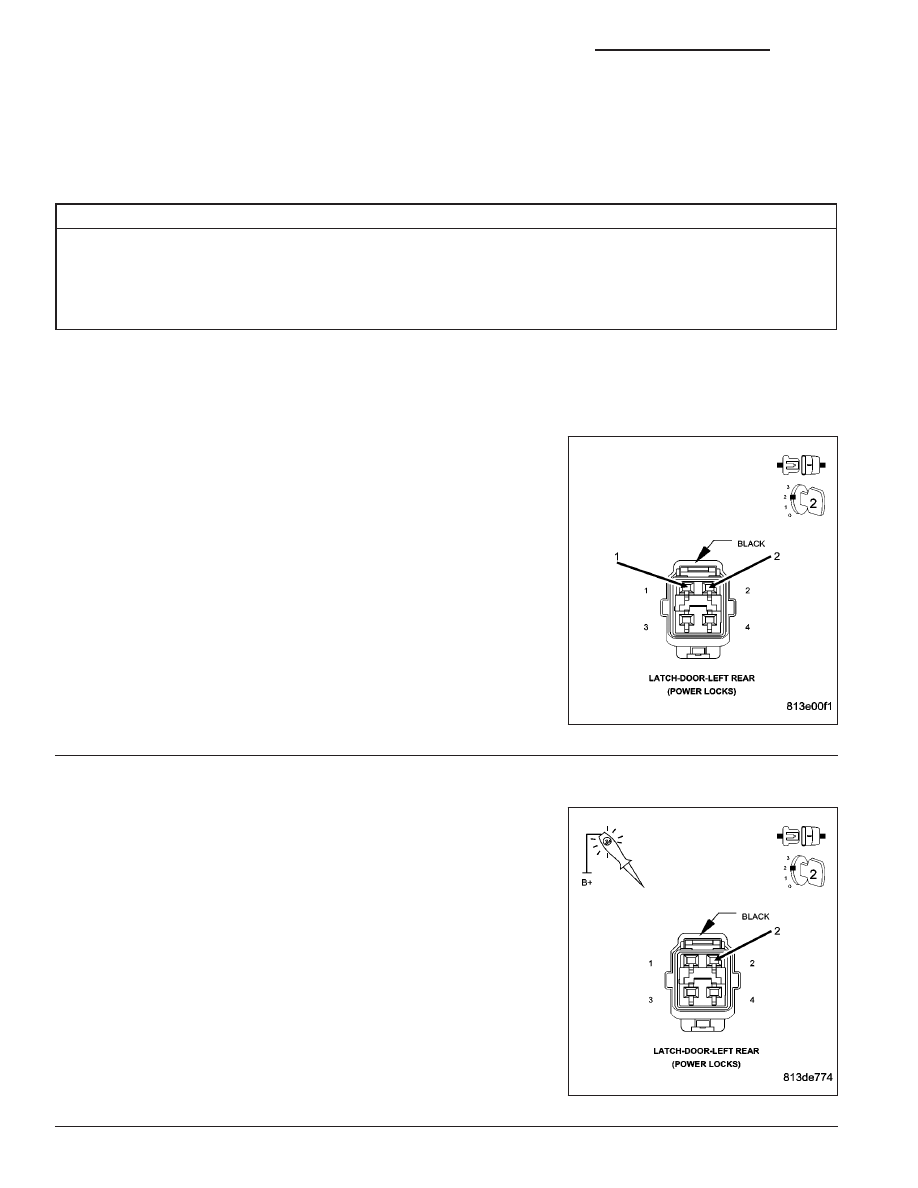

Disconnect the Left Rear Door Latch connector.

Connect a jumper wire between the (G77) Sense circuit and the
Ground circuit.

With the DRBIII

T

in Inputs/Outputs, read the L R DOOR AJAR SW

state.

Does the DRBIII

T

display CLOSED?

Yes

>> Replace the Left Rear Door Latch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 2

2.

OPEN (Z79) LEFT REAR DOOR AJAR SWITCH GROUND CIRCUIT

Using a 12-volt Test Light connected to 12-volts, test the (Z79) Ground
circuit in the Door Latch connector.

Does the test light illuminate brightly?

Yes

>> Go To 3

No

>> Repair the (Z79) Left Rear Door Ajar Switch Ground circuit

for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

8L - 184

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

*LEFT REAR DOOR AJAR CIRCUIT OPEN (CONTINUED)

3.

OPEN (G77) LEFT REAR DOOR AJAR SWITCH SENSE CIRCUIT

Turn the ignition off.

Disconnect the Instrument Cluster C3 harness connector.

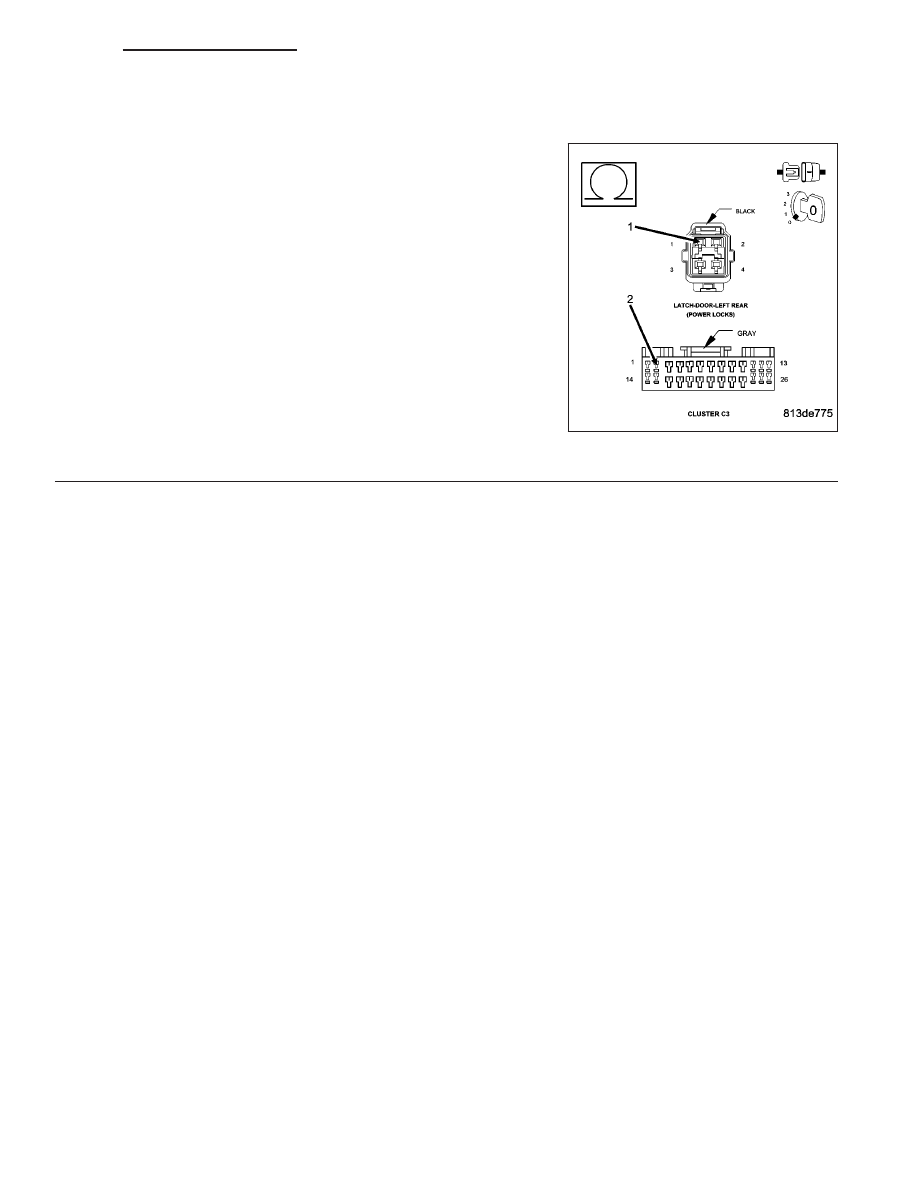

Measure the resistance of the (G77) Left Rear Door Ajar Switch Sense
circuit between the Instrument Cluster connector and the Door Latch
connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Repair the (G77) Left Rear Door Ajar Switch Sense circuit

for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)
