Dodge Ram Truck 1500-2500-3500. Manual - part 443

*DRIVER DOOR AJAR CIRCUIT OPEN

8L - 178

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

*DRIVER DOOR AJAR CIRCUIT OPEN (CONTINUED)

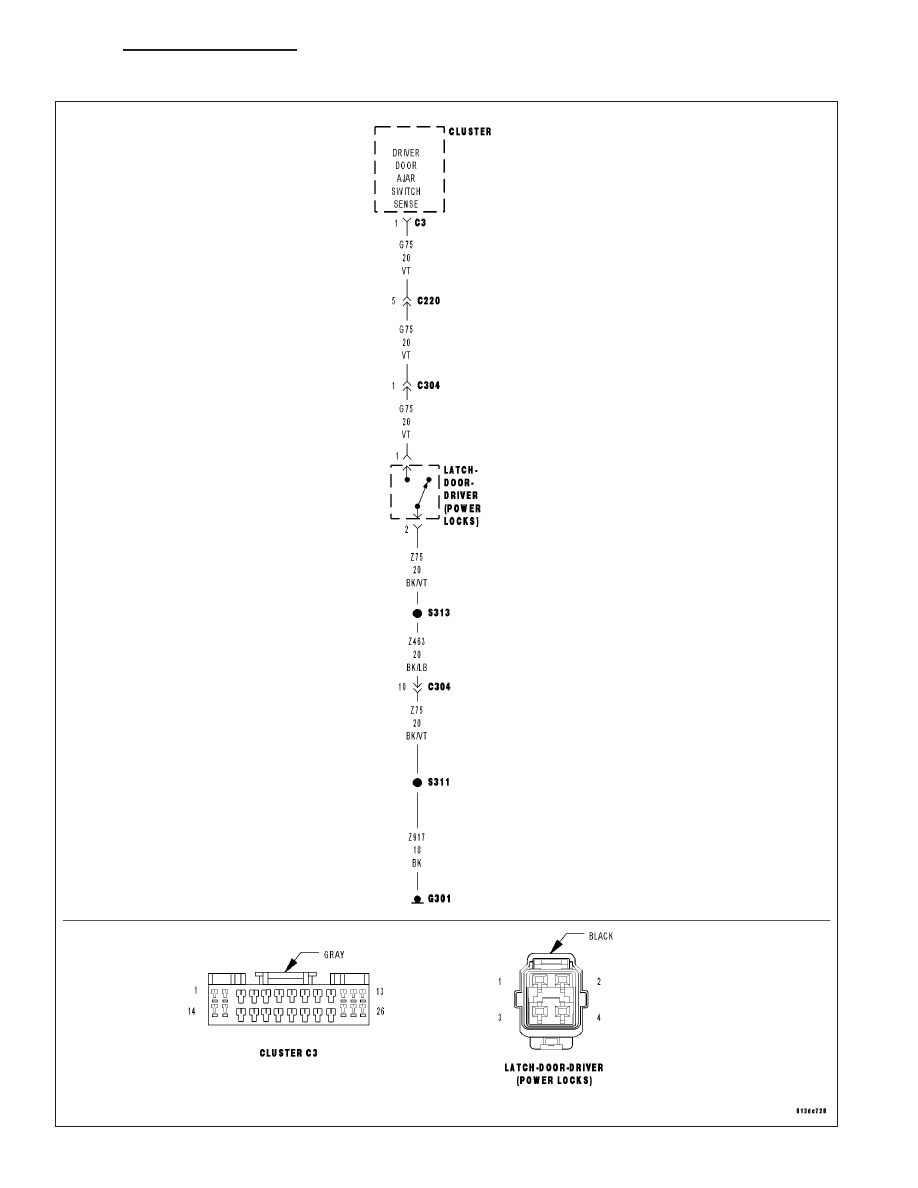

For the Door Ajar System circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

OPEN (Z75) DRIVER DOOR AJAR SWITCH GROUND CIRCUIT

OPEN (G75) DRIVER DOOR AJAR SWITCH SENSE CIRCUIT

OPEN DRIVER DOOR AJAR SWITCH

INSTRUMENT CLUSTER

Diagnostic Test

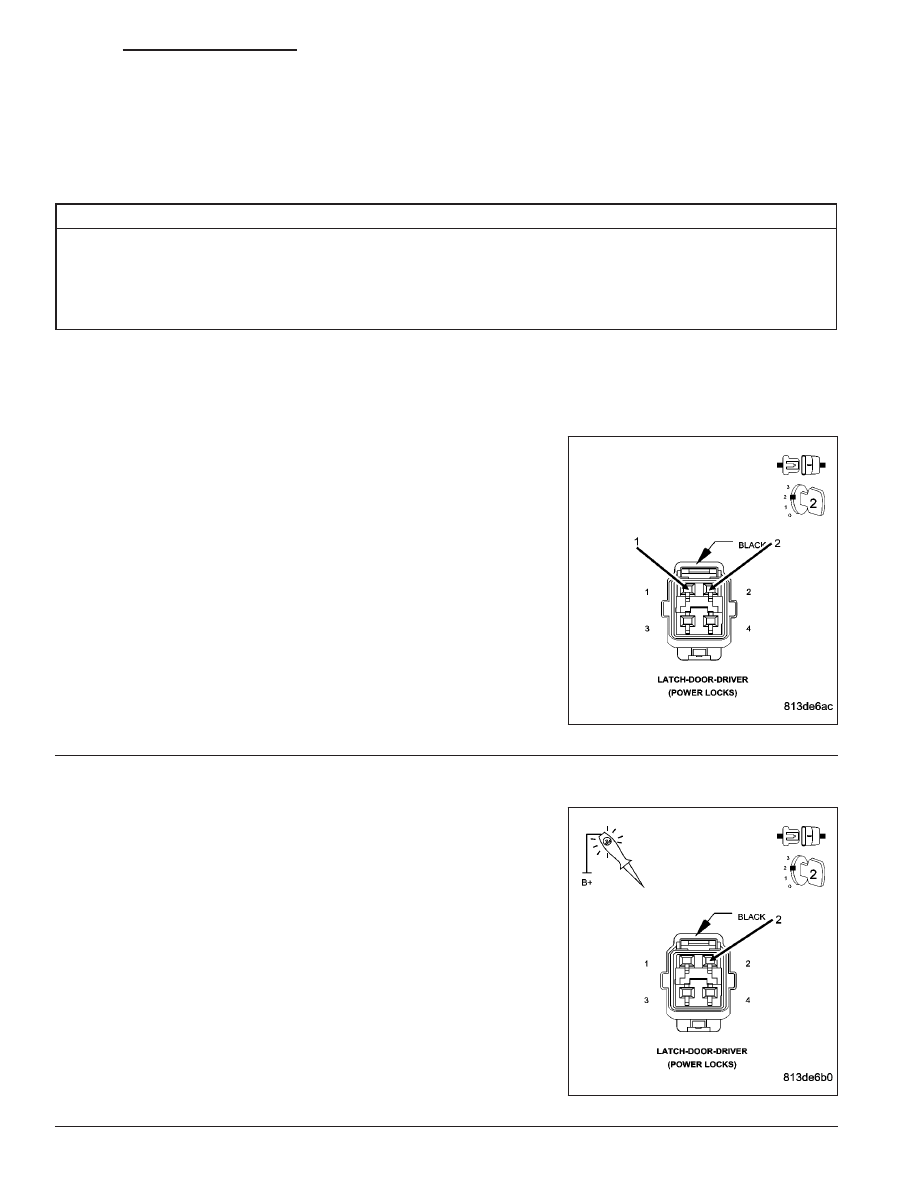

1.

OPEN DRIVER DOOR AJAR SWITCH

Disconnect the Driver Door Latch connector.

Connect a jumper wire between the (G75) Sense circuit and the (Z75)
Ground circuit.

With the DRBIII

T

in Inputs/Outputs, read the DRV DOOR AJAR SW

state.

Does the DRBIII

T

display CLOSED?

Yes

>> Replace the Driver Door Latch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 2

2.

OPEN (Z75) DRIVER DOOR AJAR SWITCH GROUND CIRCUIT

Using a 12-volt Test Light connected to 12-volts, test the (Z75) Ground
circuit in the Door Latch connector.

Does the test light illuminate brightly?

Yes

>> Go To 3

No

>> Repair the (Z75) Driver Door Ajar Switch Ground circuit for

an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

DR/DH

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 179

*DRIVER DOOR AJAR CIRCUIT OPEN (CONTINUED)

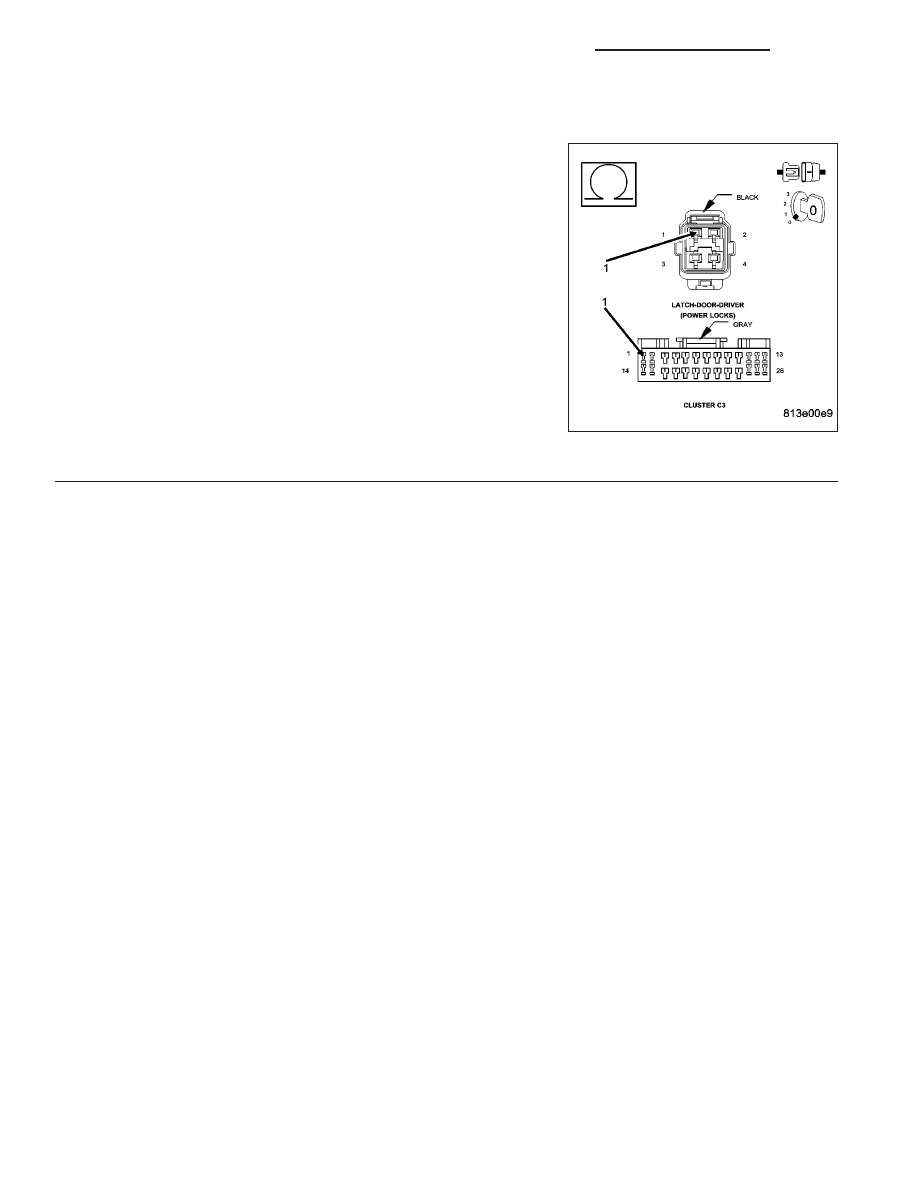

3.

OPEN (G75) DRIVER DOOR AJAR SWITCH SENSE CIRCUIT

Turn the ignition off.

Disconnect the Instrument Cluster C3 harness connector.

Measure the resistance of the (G75) Driver Door Ajar Switch Sense
circuit between the Instrument Cluster connector and the Door Latch
connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Repair the (G75) Driver Door Ajar Switch Sense circuit for

an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

8L - 180

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

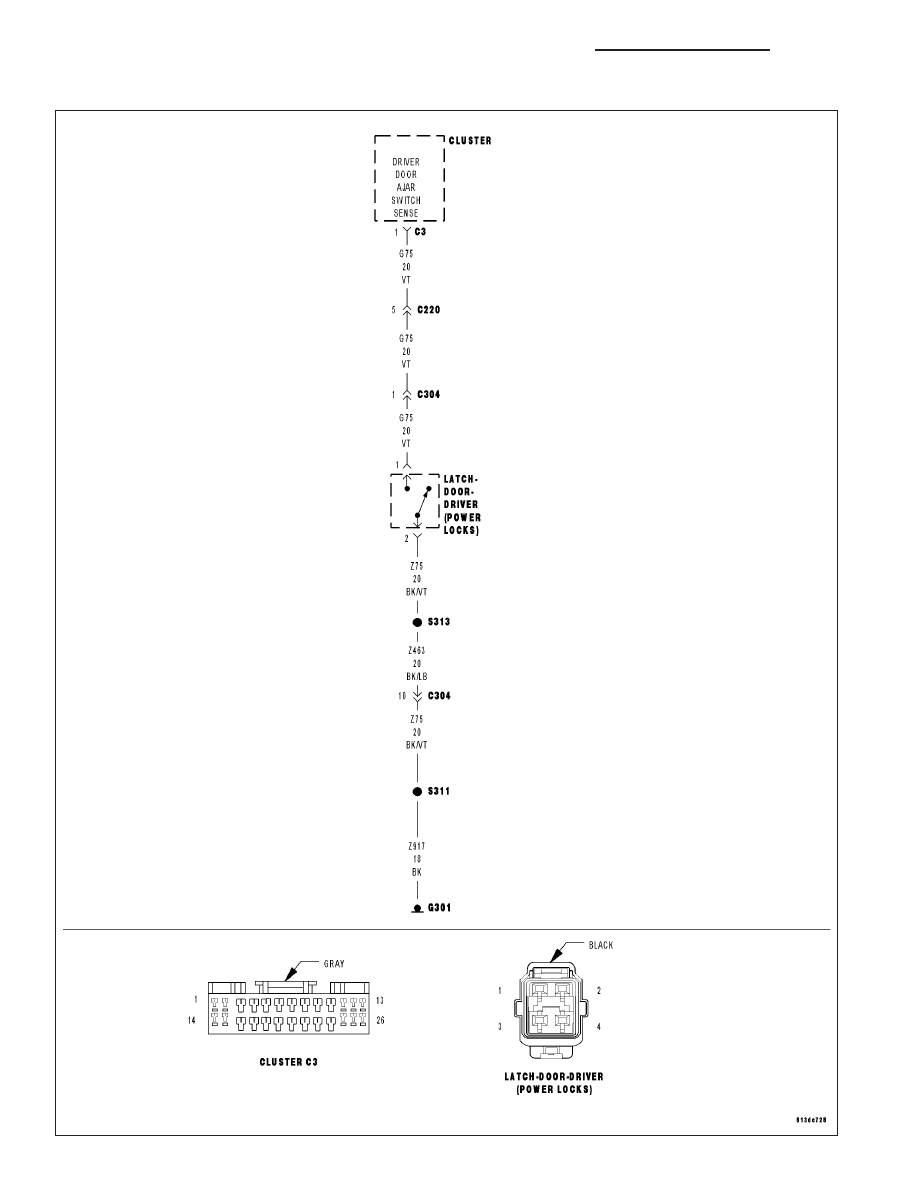

*DRIVER DOOR AJAR CIRCUIT SHORTED TO GROUND

DR/DH

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 181
