FCM-RIGHT LOWBEAM OUTPUT CIRCUIT LOW

8L - 82

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-RIGHT LOWBEAM OUTPUT CIRCUIT LOW (CONTINUED)

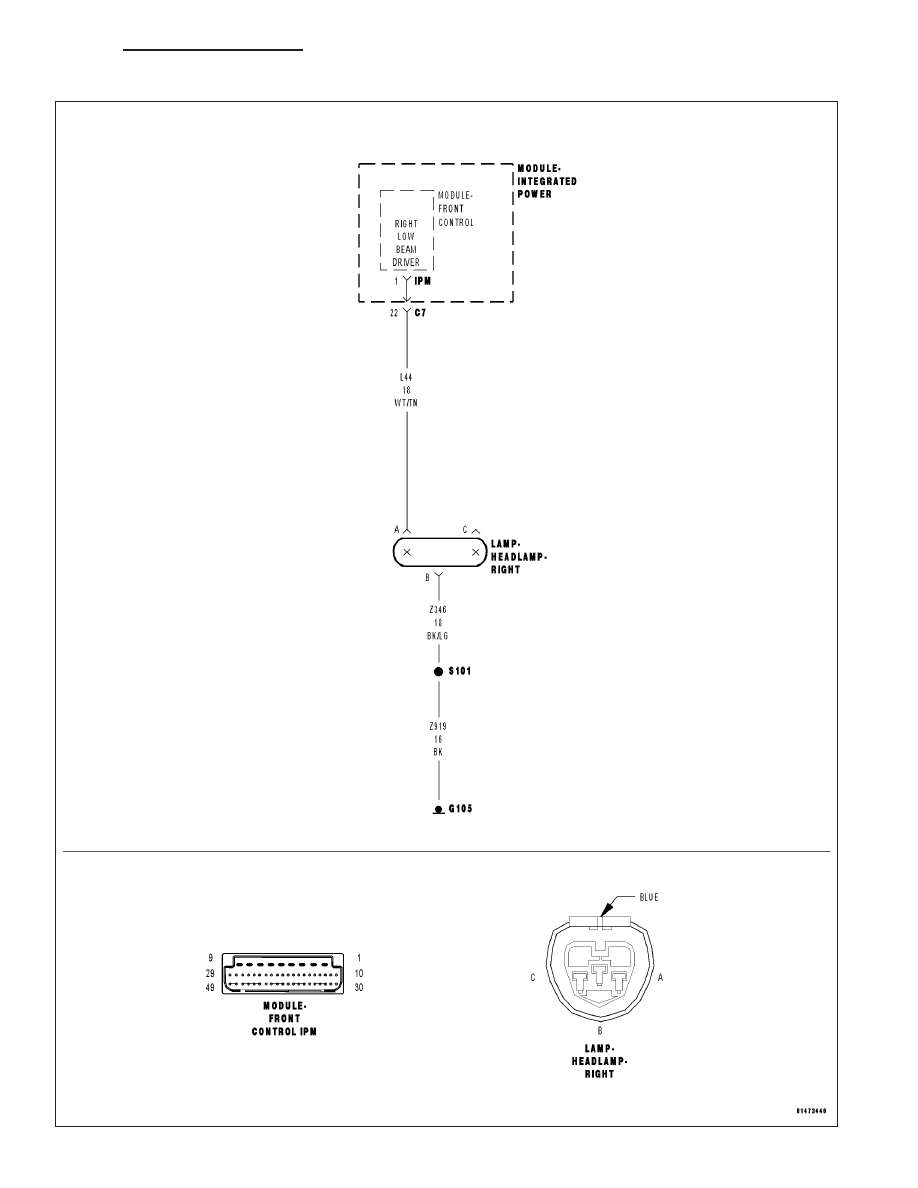

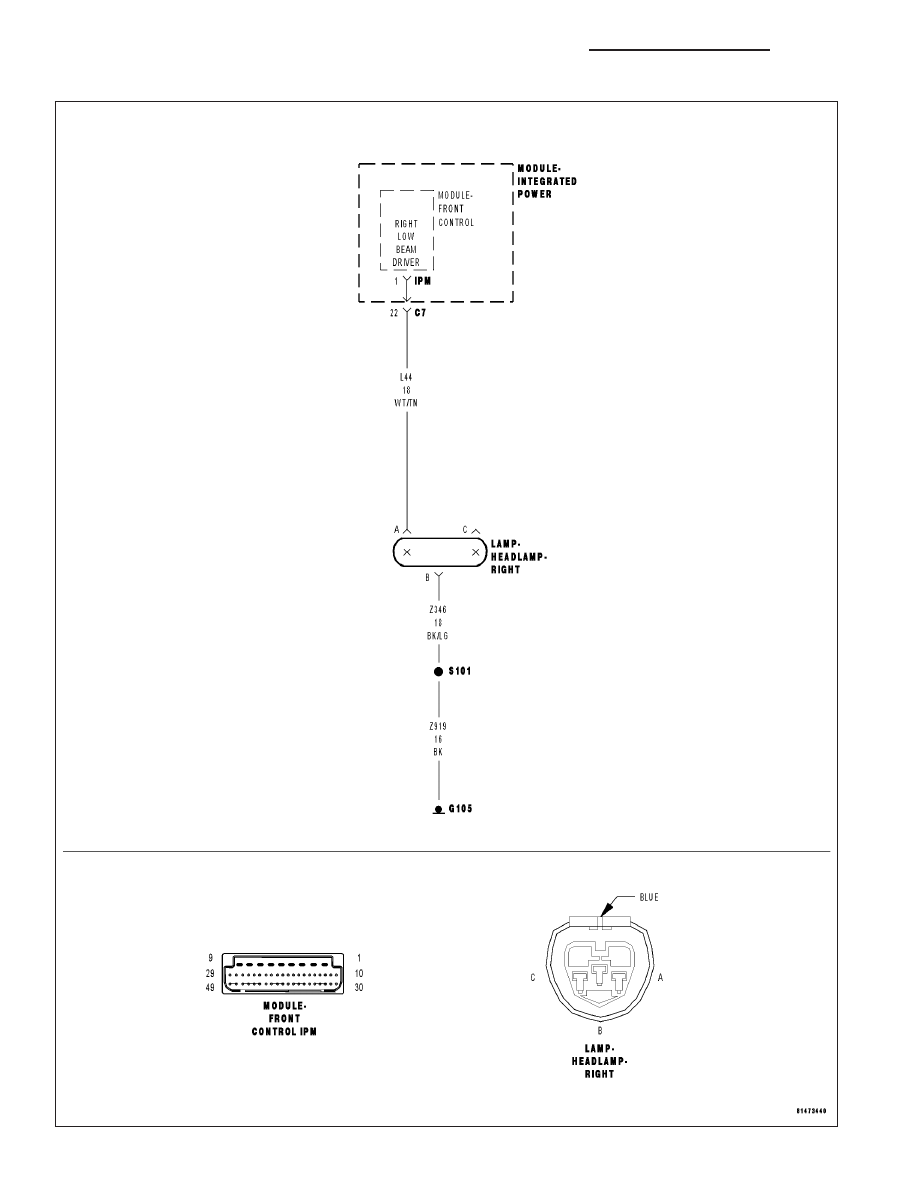

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
The FCM detects a short condition

Possible Causes

RIGHT LOWBEAM OUTPUT CIRCUIT SHORT TO GROUND

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

1.

INTERMITTENT CONDITION

Turn the ignition on.

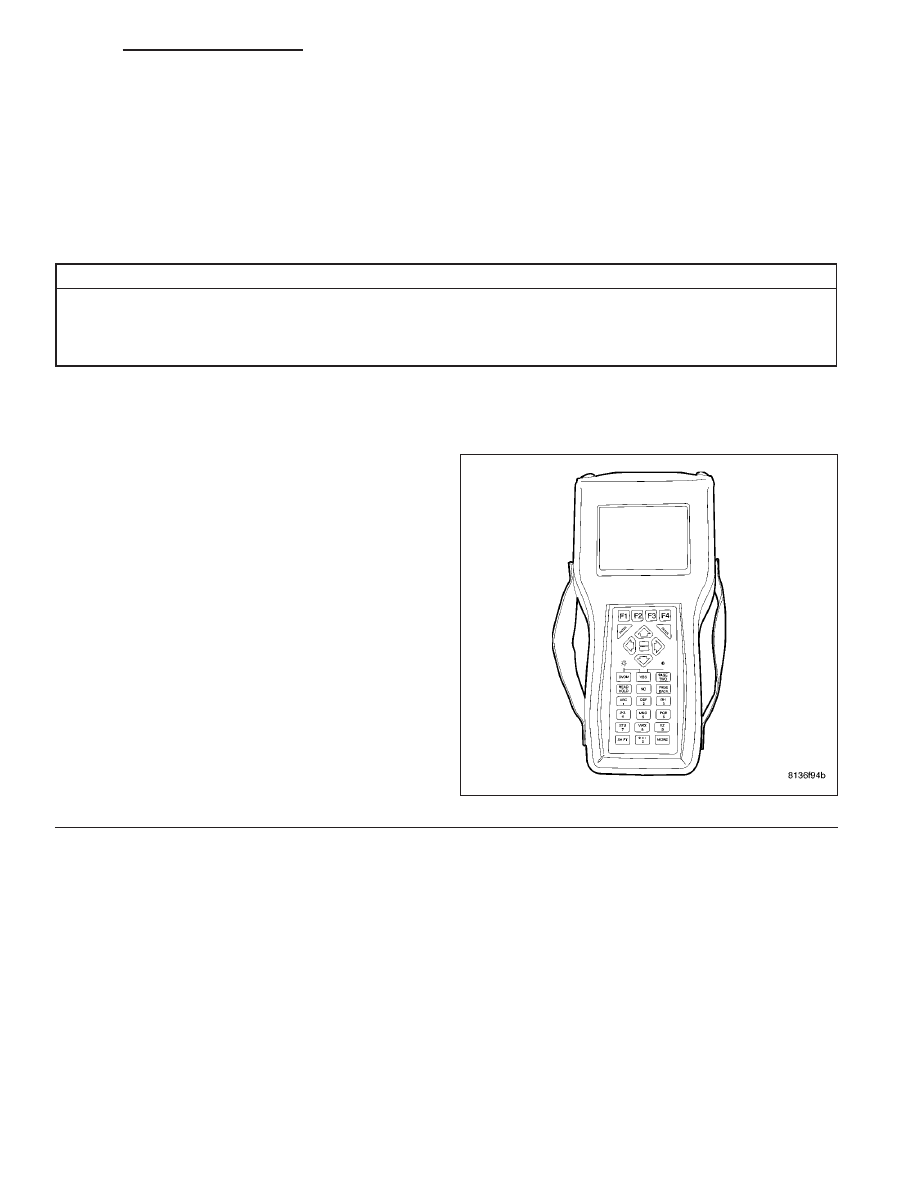

With the DRBIII

T

, clear all FCM DTC’s.

Actuate the Lowbeam headlamps.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Right Lowbeam Output

Circuit Low?

Yes

>> Go To 2

No

>> The condition that caused the symptom is

currently not present. Inspect the related
wiring for a possible intermittent condition.
Look for any chafed, pierced, pinched, or
partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

DR/DH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 83

FCM-RIGHT LOWBEAM OUTPUT CIRCUIT LOW (CONTINUED)

2.

RIGHT LOWBEAM OUTPUT CIRCUIT SHORT TO GROUND

Turn the ignition off.

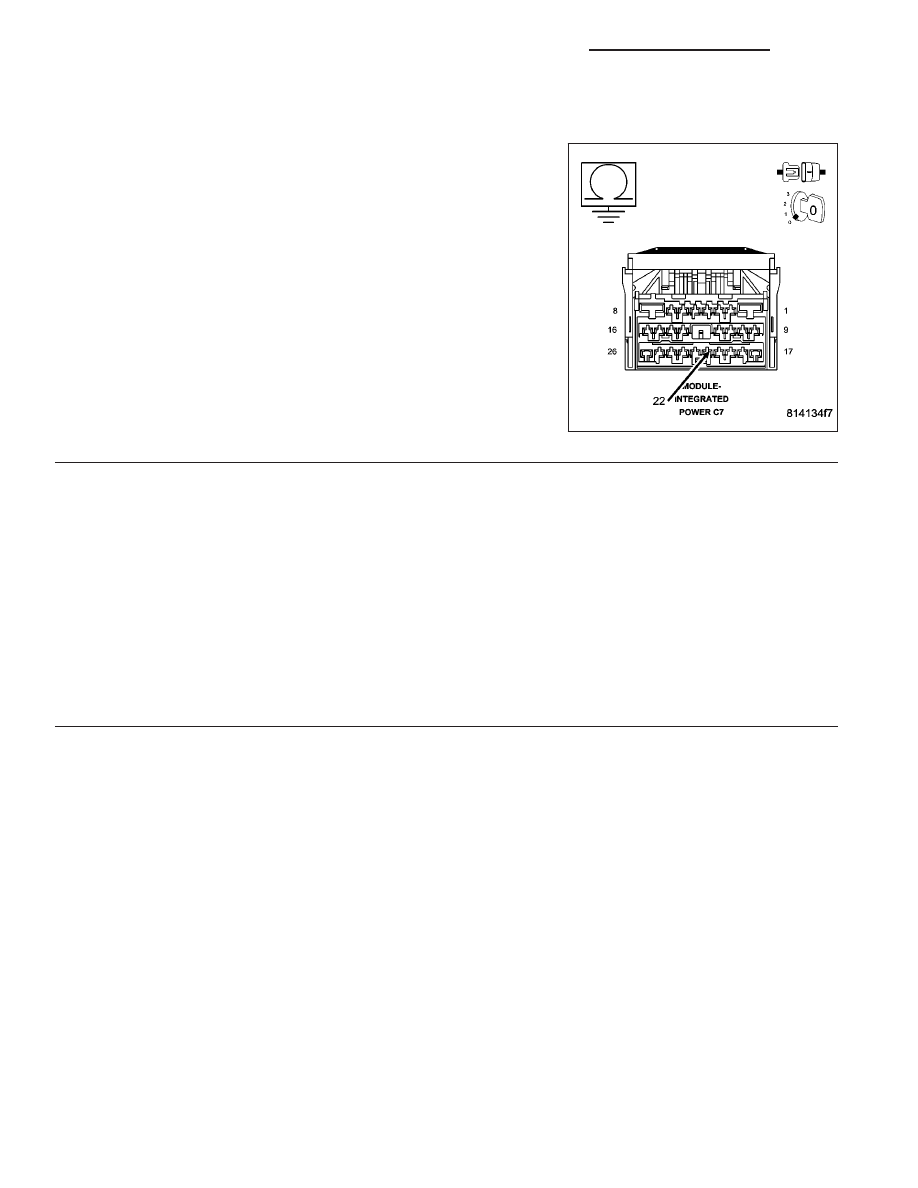

Disconnect the IPM C7 harness connector.

Measure the resistance between ground and the Right Lowbeam Out-
put circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go To 3

No

>> Repair the Right Lowbeam Output circuit for a short to

ground.

Perform BODY VERIFICATION TEST - VER 1.

3.

FRONT CONTROL MODULE

Turn the ignition off

Disconnect the FCM connector.

Disconnect the IPM C7 harness connector.

Measure the resistance between ground and the Right Lowbeam Output circuit in the IPM.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Distribution Center(PDC).

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.

8L - 84

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-RIGHT LOWBEAM OUTPUT CIRCUIT OPEN

DR/DH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 85
