FCM-LEFT TRAILER RELAY OUTPUT CIRCUIT LOW

8L - 50

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

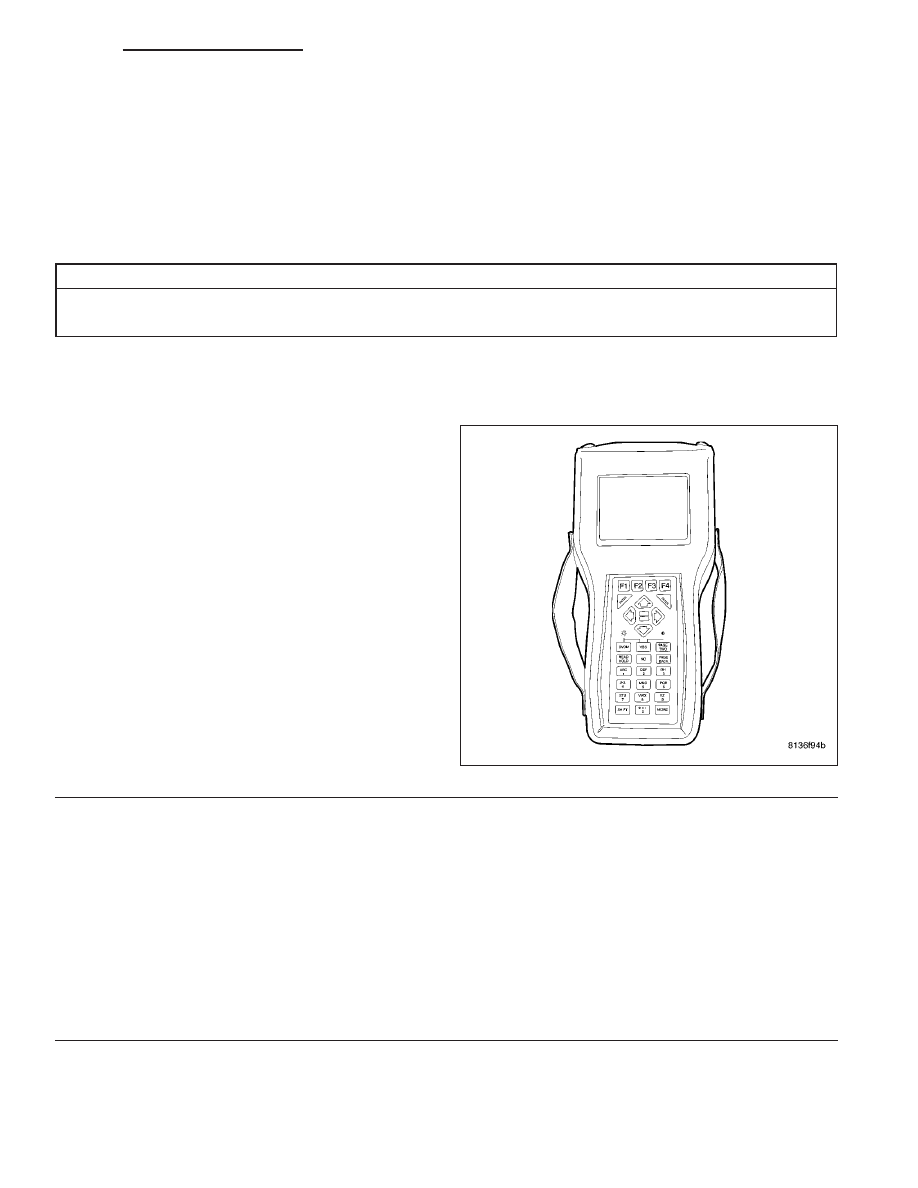

FCM-LEFT TRAILER RELAY OUTPUT CIRCUIT LOW (CONTINUED)

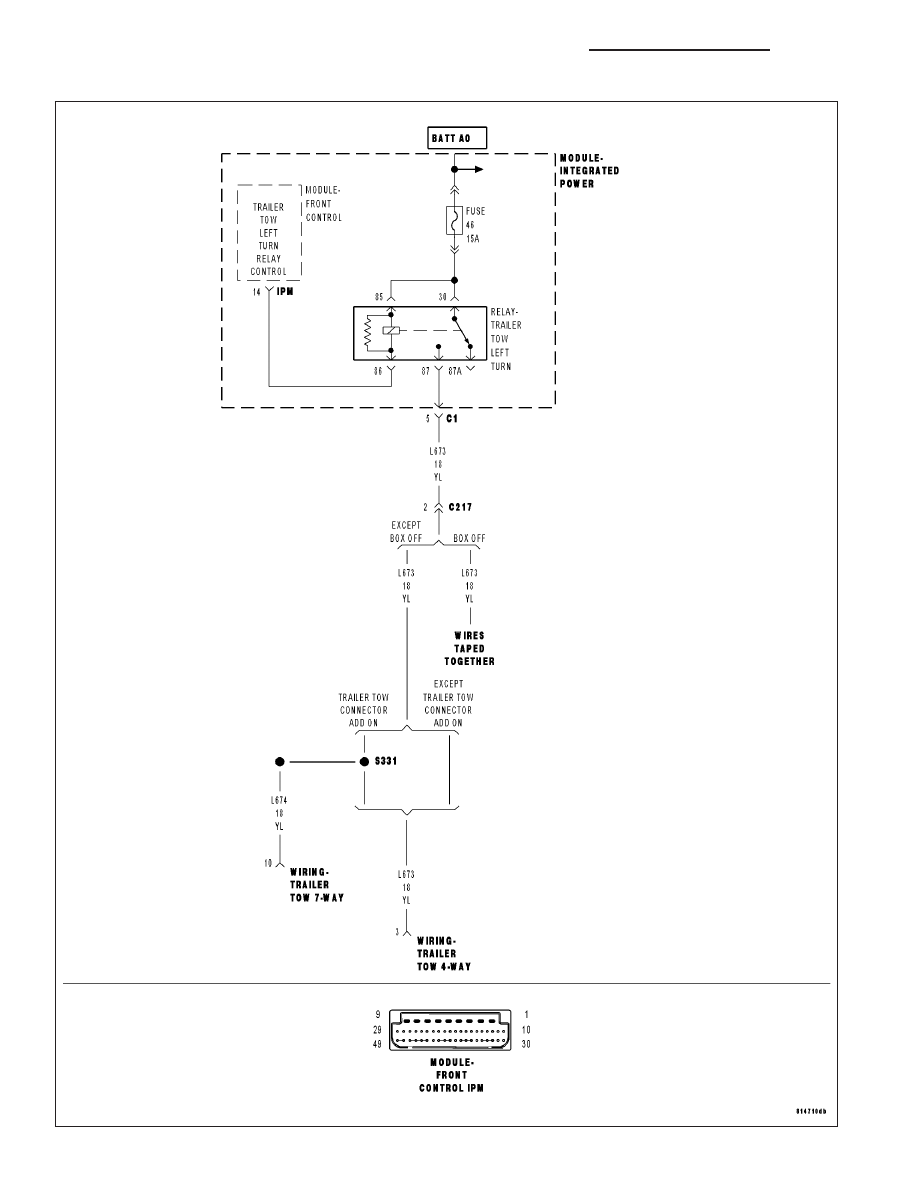

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
The FCM detects a LOW condition

Possible Causes

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the DRBIII

T

, clear all FCM DTC’s.

Actuate the Trailer Tow Lamps.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Left Trailer Relay Output

Circuit Low?

Yes

>> Go To 2

No

>> The condition that caused the symptom is

currently not present. Inspect the related
wiring for a possible intermittent condition.
Look for any chafed, pierced, pinched, or
partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

2.

FRONT CONTROL MODULE

Turn the ignition off

Remove the FCM from the IPM.

Measure the resistance between ground and the Trailer Tow Relay control circuit in the IPM.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Distribution Center(PDC).

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 51

FCM-LEFT TRAILER RELAY OUTPUT CIRCUIT OPEN

8L - 52

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

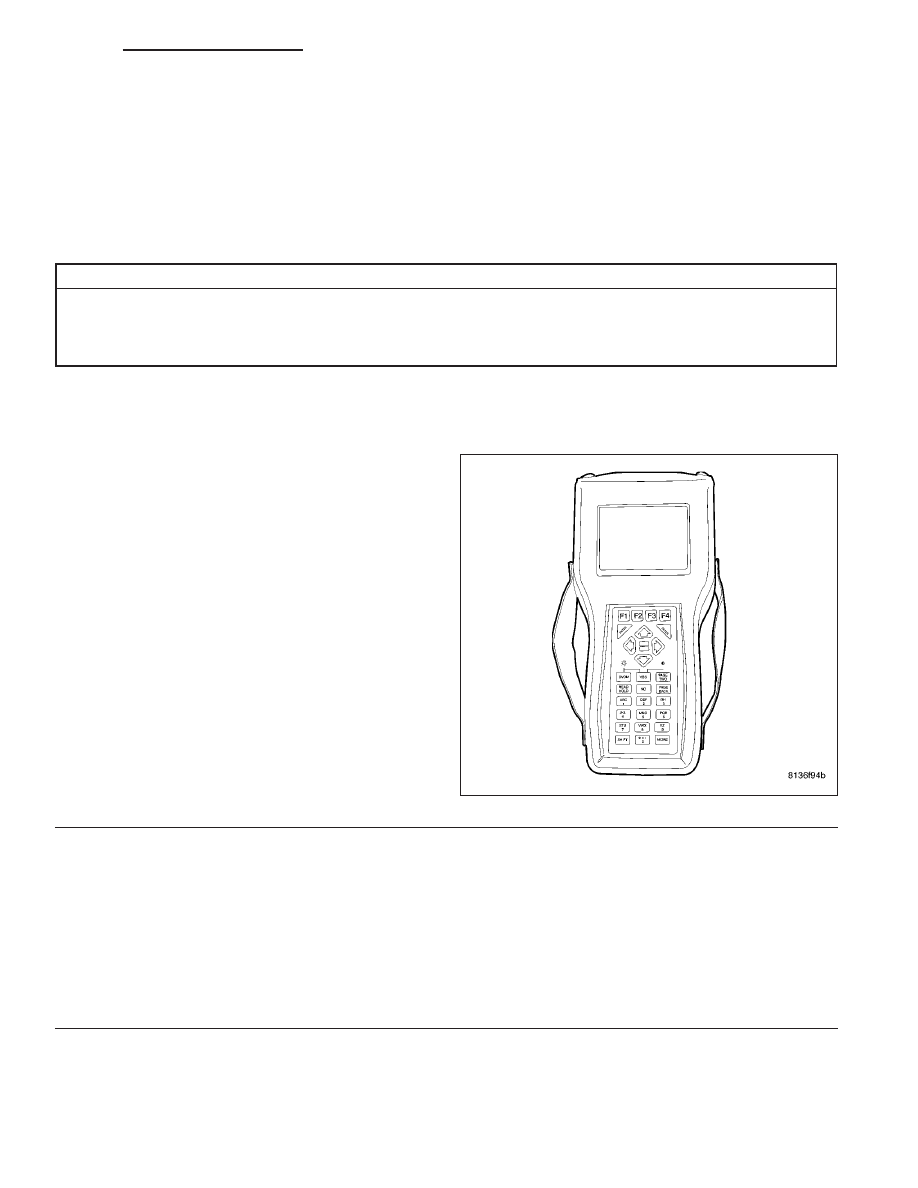

FCM-LEFT TRAILER RELAY OUTPUT CIRCUIT OPEN (CONTINUED)

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
The FCM detects an OPEN condition

Possible Causes

INTEGRATED POWER MODULE

FRONT CONTROL MODULE

TRAILER RELAY OUTPUT CIRCUIT OPEN

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the DRBIII

T

, clear all FCM DTC’s.

Actuate the Trailer Tow Lamps.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Left Trailer Relay Output

Circuit Open?

Yes

>> Go To 2

No

>> The condition that caused the symptom is

currently not present. Inspect the related
wiring for a possible intermittent condition.
Look for any chafed, pierced, pinched, or
partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

2.

INTEGRATED POWER MODULE

Turn the ignition off.

Check the IPM to make certain the Left Trailer Tow Relay is present.

Is the Trailer Tow Relay present?

Yes

>> Go To 3

No

>> Replace the Integrated Power Module.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 53
