FCM-LEFT STOP LAMP OUTPUT CIRCUIT OPEN (CONTINUED)

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
The FCM detects an OPEN condition

Possible Causes

LEFT BRAKE LAMP FEED CIRCUIT OPEN

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

1.

INTERMITTENT CONDITION

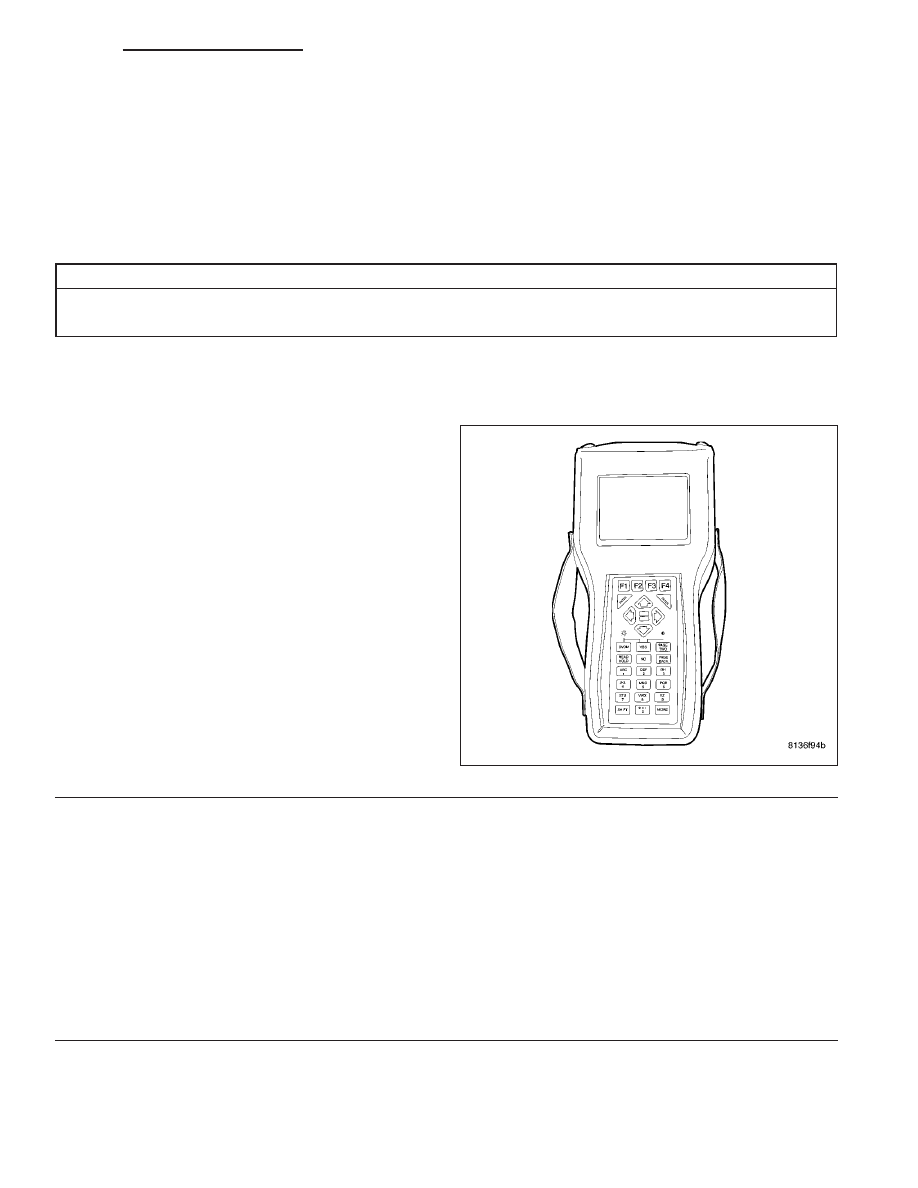

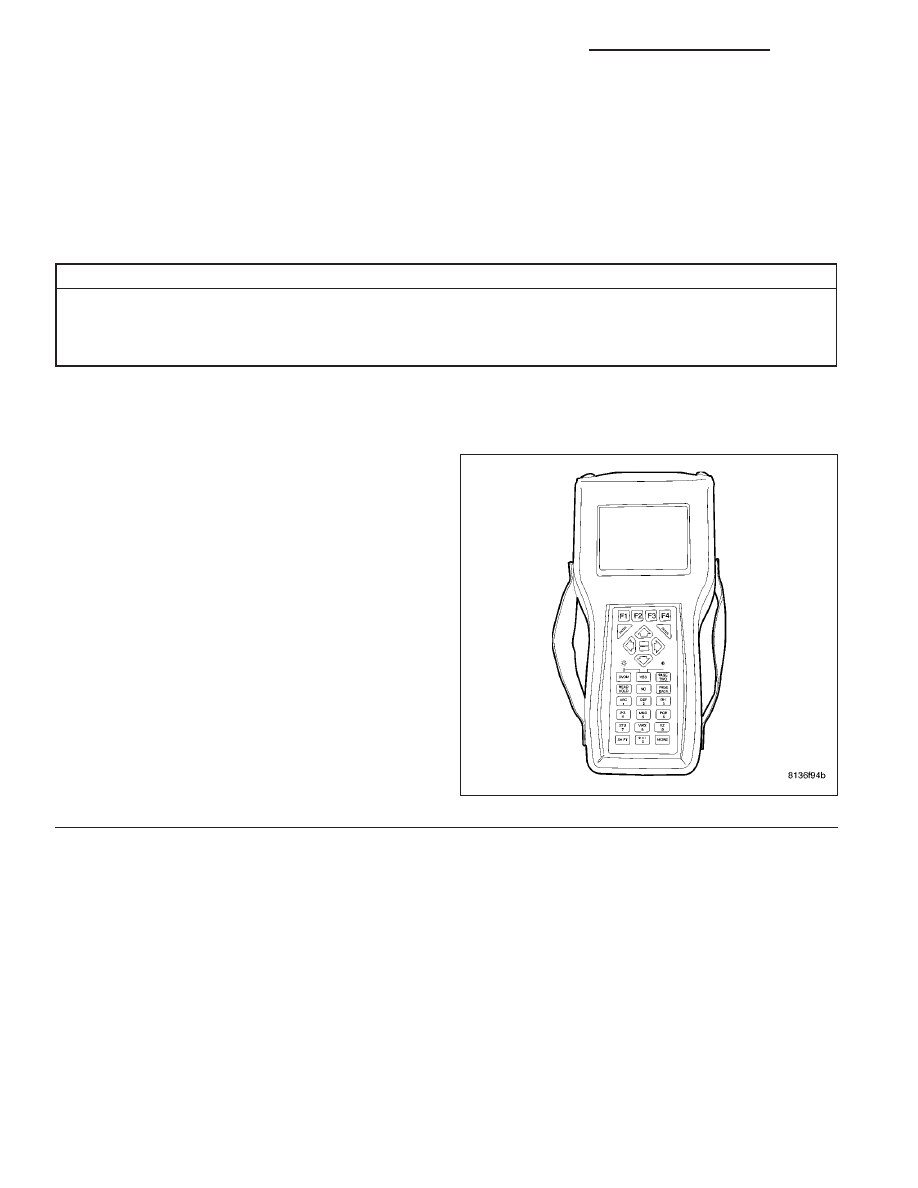

Turn the ignition on.

With the DRBIII

T

, clear all FCM DTC’s.

Actuate the Stop Lamps.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Left Stop Lamp Output

Circuit Open?

Yes

>> Go To 2

No

>> The condition that caused the symptom is

currently not present. Inspect the related
wiring for a possible intermittent condition.
Look for any chafed, pierced, pinched, or
partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

8L - 46

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-LEFT STOP LAMP OUTPUT CIRCUIT OPEN (CONTINUED)

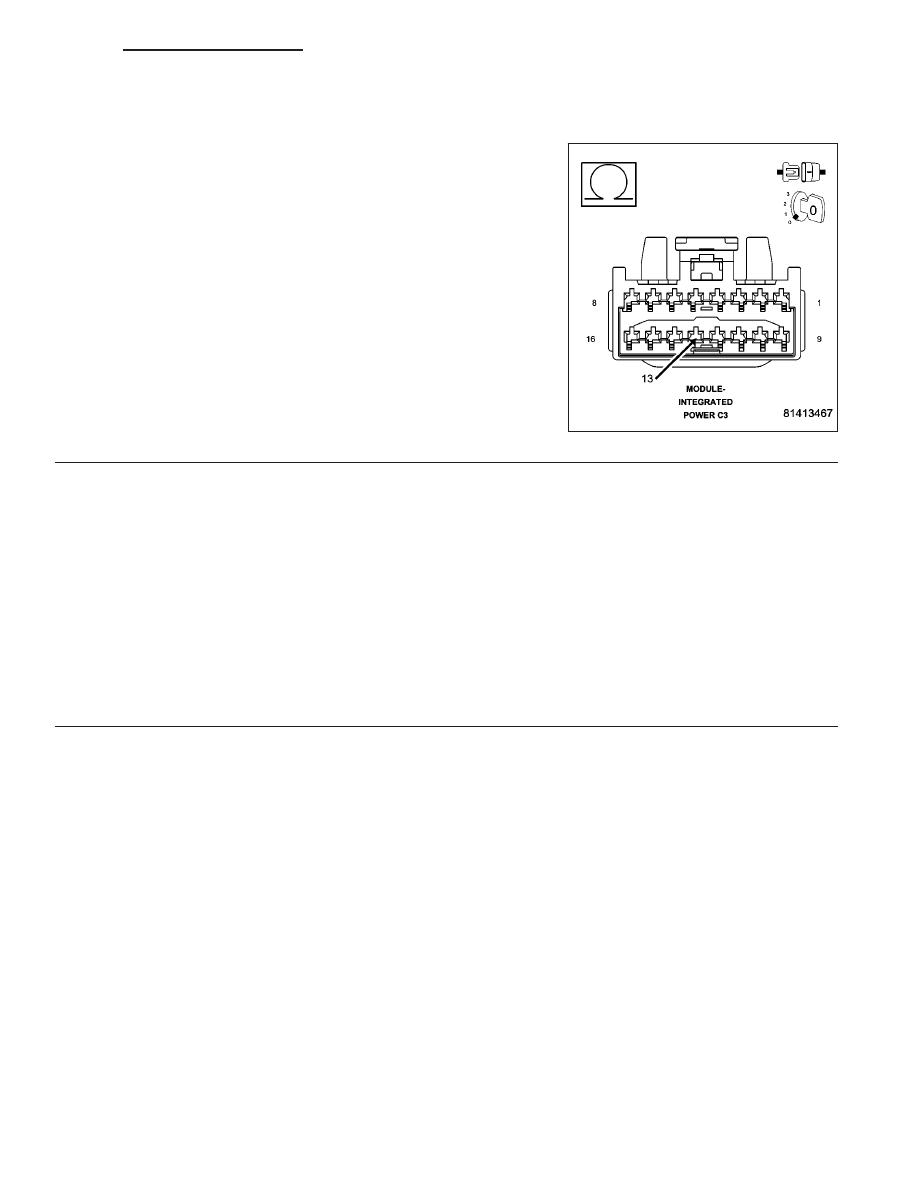

2.

LEFT BRAKE LAMP FEED CIRCUIT OPEN

Turn the ignition off.

Disconnect the IPM C3 harness connector

Measure the resistance of the Left Brake Lamp Feed circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the Left Brake Lamp Feed circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

FRONT CONTROL MODULE

Turn the ignition off

Disconnect the FCM from the IPM.

Disconnect the IPM C3 harness connector.

Measure the resistance of the Left Brake Lamp Feed circuit.

Is the resistance above 5.0 ohms?

Yes

>> Replace the Power Distribution Center..

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 47

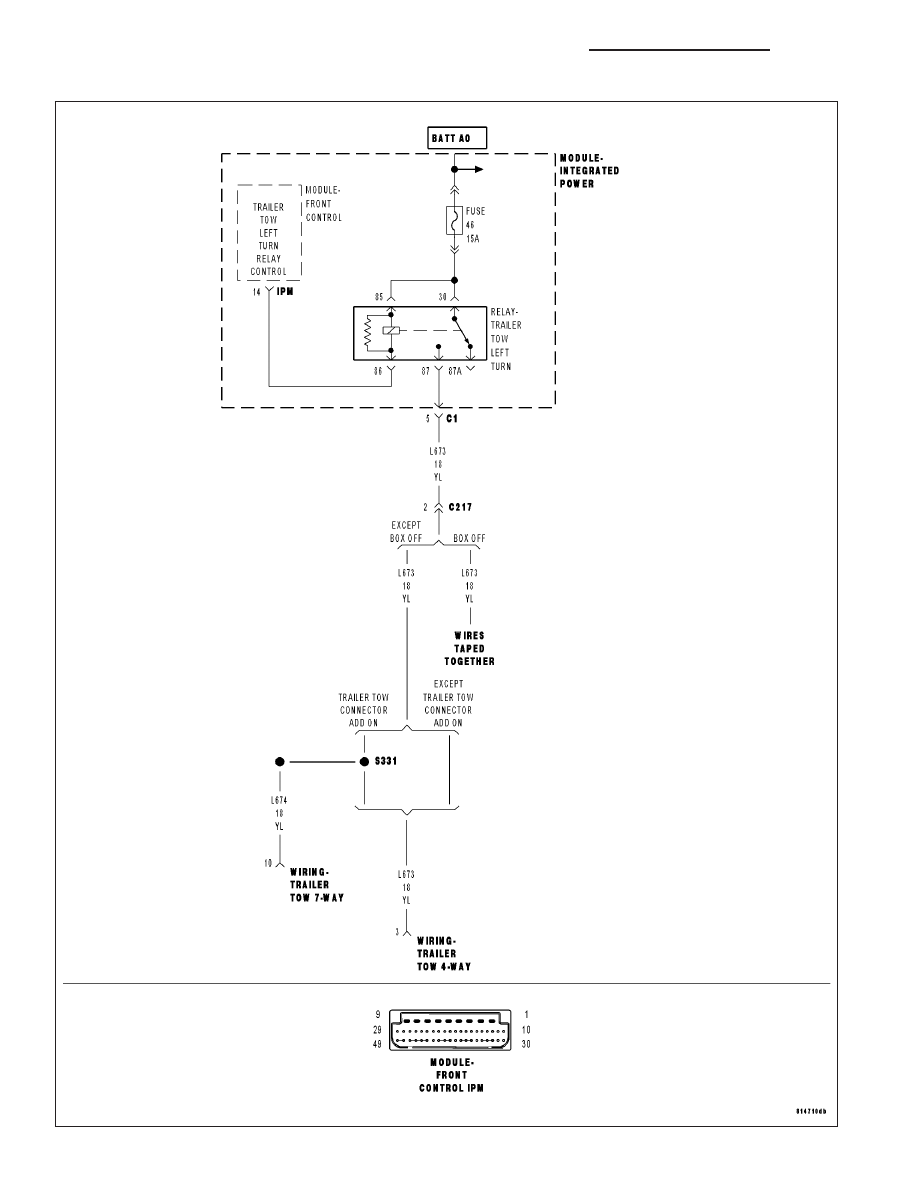

FCM-LEFT TRAILER RELAY OUTPUT CIRCUIT HIGH

8L - 48

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-LEFT TRAILER RELAY OUTPUT CIRCUIT HIGH (CONTINUED)

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
The FCM detects a HIGH condition

Possible Causes

INTEGRATED POWER MODULE

FRONT CONTROL MODULE

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the DRBIII

T

, clear all FCM DTC’s.

Actuate the Trailer Tow Lamps.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Left Trailer Relay Output

Circuit High?

Yes

>> Go To 2

No

>> The condition that caused the symptom is

currently not present. Inspect the related
wiring for a possible intermittent condition.
Look for any chafed, pierced, pinched, or
partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

2.

FRONT CONTROL MODULE

Turn the ignition off.

Remove the Front Control Module from the IPM.

Measure the voltage of the Trailer Tow Relay Control circuit and ground.

Is the voltage above 1.0 volts?

Yes

>> Replace the Integrated Power Module.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.
