FCM-FRONT RIGHT TURN OUTPUT CIRCUIT OPEN (CONTINUED)

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
The FCM detects an OPEN condition

Possible Causes

RIGHT FRONT TURN SIGNAL OUTPUT CIRCUIT OPEN

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

1.

INTERMITTENT CONDITION

Turn the ignition on.

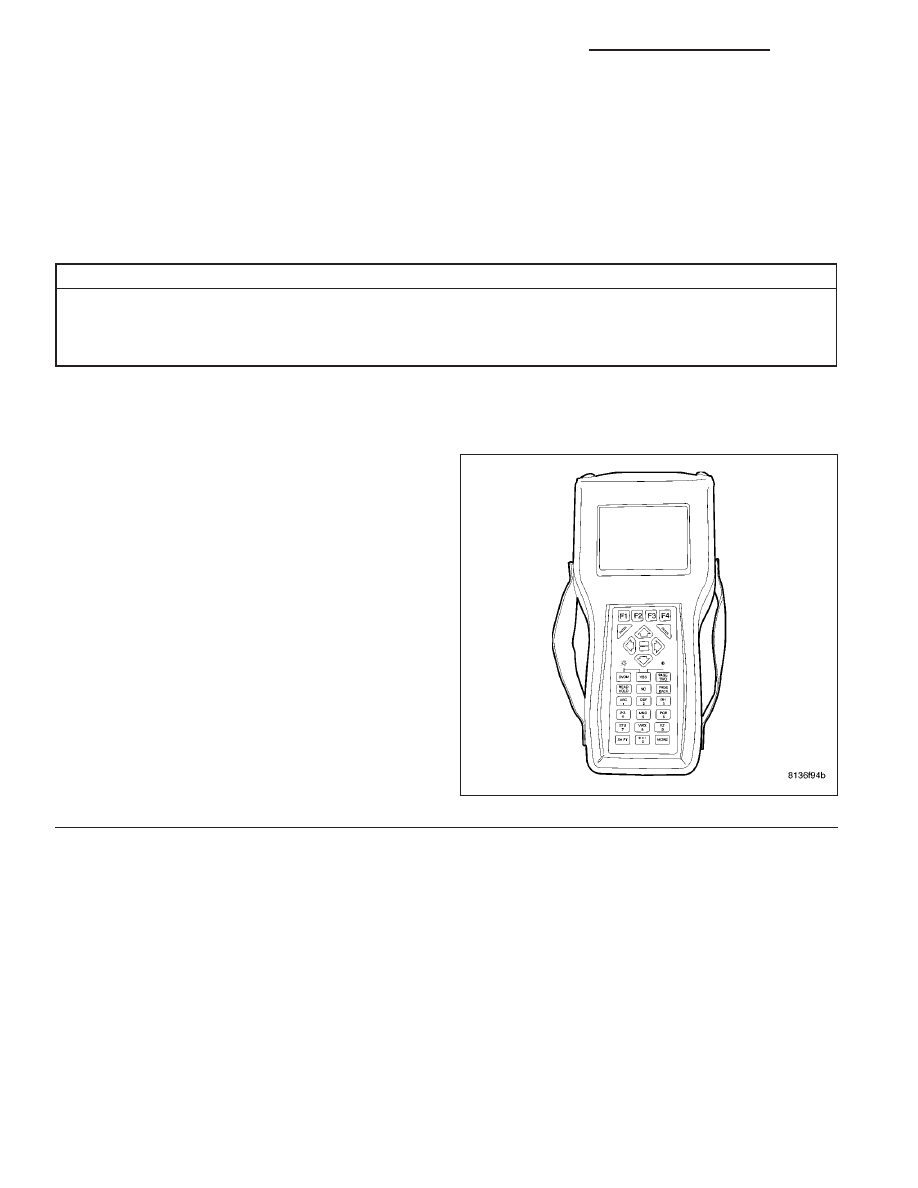

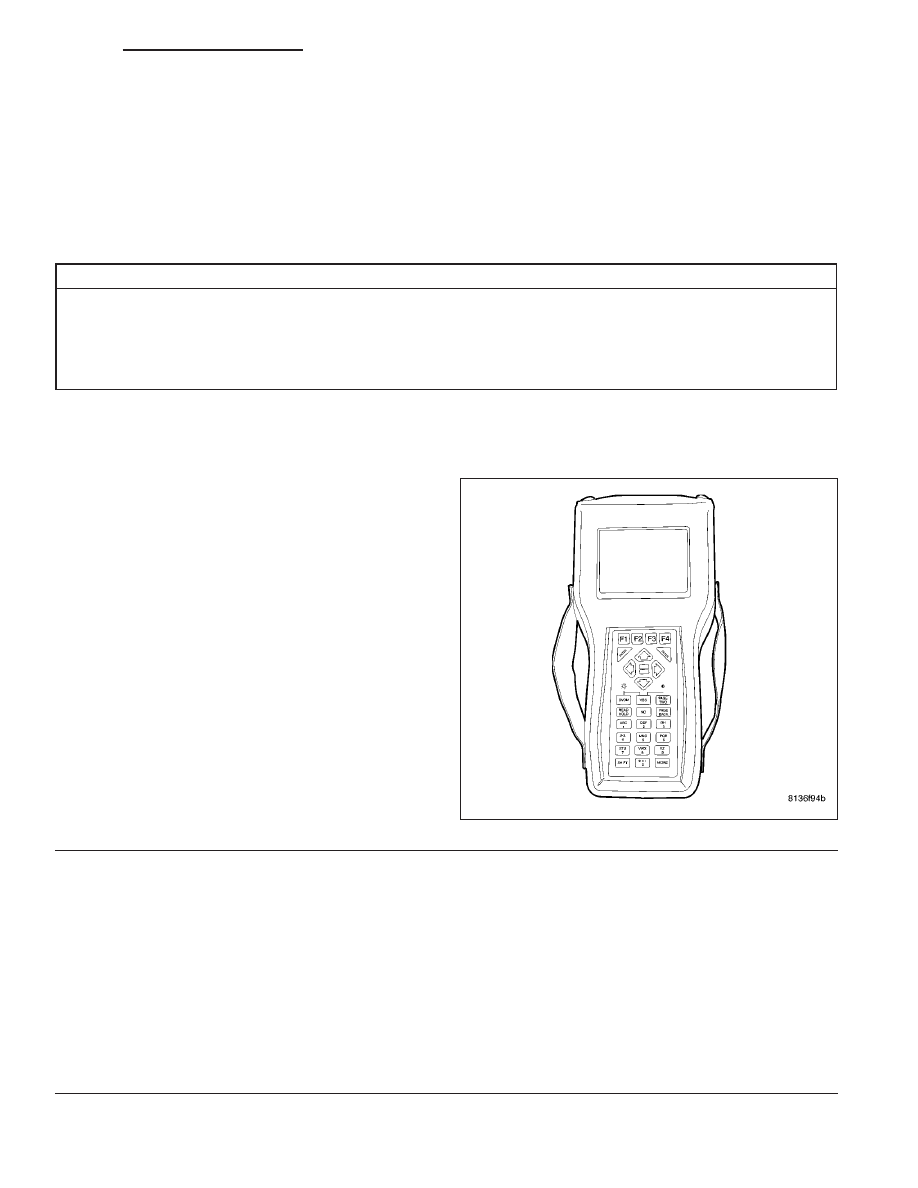

With the DRBIII

T

, clear all FCM DTC’s.

Turn the Right Front Turn Signal on.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Front Right Turn Output

Circuit Open?

Yes

>> Go To 2

No

>> The condition that caused the symptom is

currently not present. Inspect the related
wiring for a possible intermittent condition.
Look for any chafed, pierced, pinched, or
partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

8L - 22

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-FRONT RIGHT TURN OUTPUT CIRCUIT OPEN (CONTINUED)

2.

RIGHT FRONT TURN SIGNAL OUTPUT CIRCUIT OPEN

Turn the ignition off.

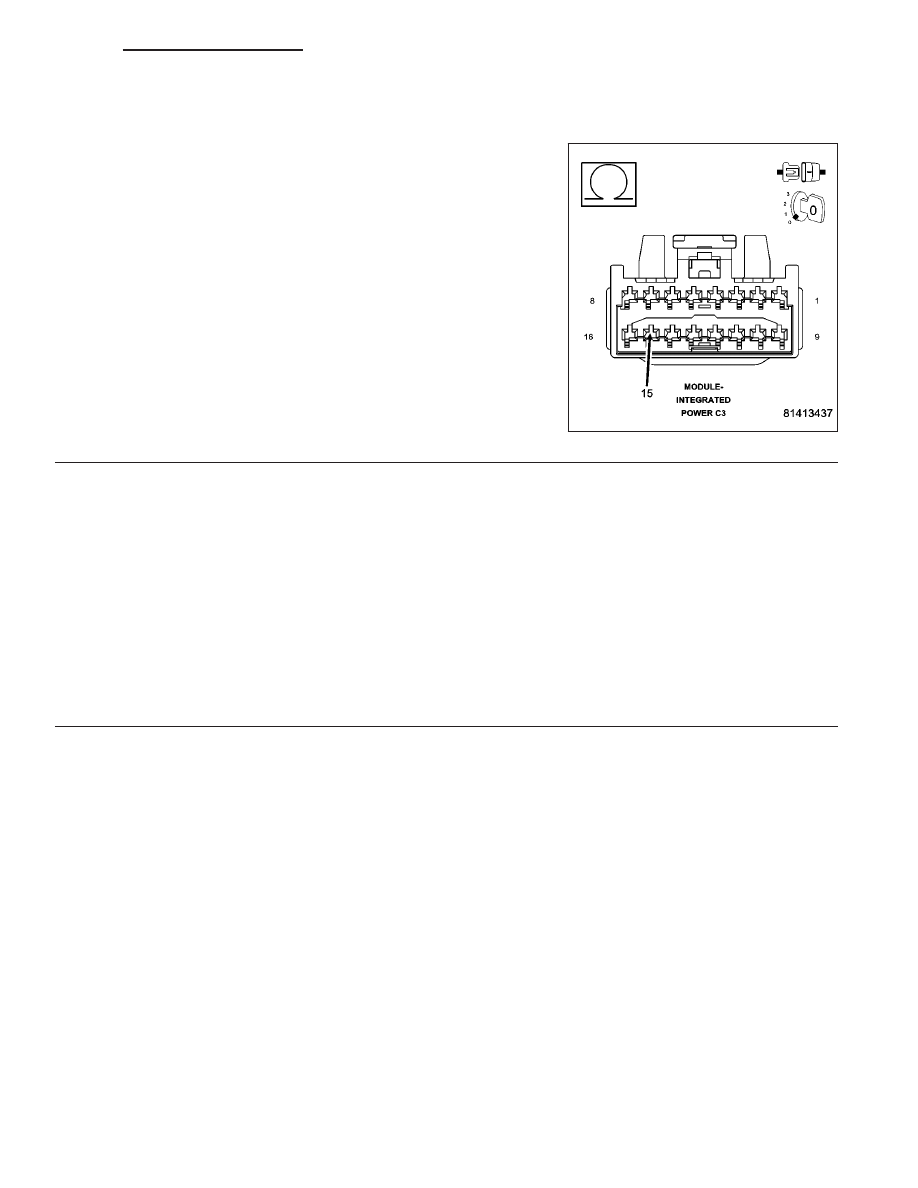

Disconnect the IPM C3 harness connector

Measure the resistance of the Right Front Turn Signal Output circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the Right Front Turn Signal Output circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

FRONT CONTROL MODULE

Turn the ignition off

Disconnect the FCM from the IPM.

Disconnect the IPM C3 harness connector.

Measure the resistance of the Right Front Turn Signal Output circuit.

Is the resistance above 5.0 ohms?

Yes

>> Replace the Power Distribution Center..

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 23

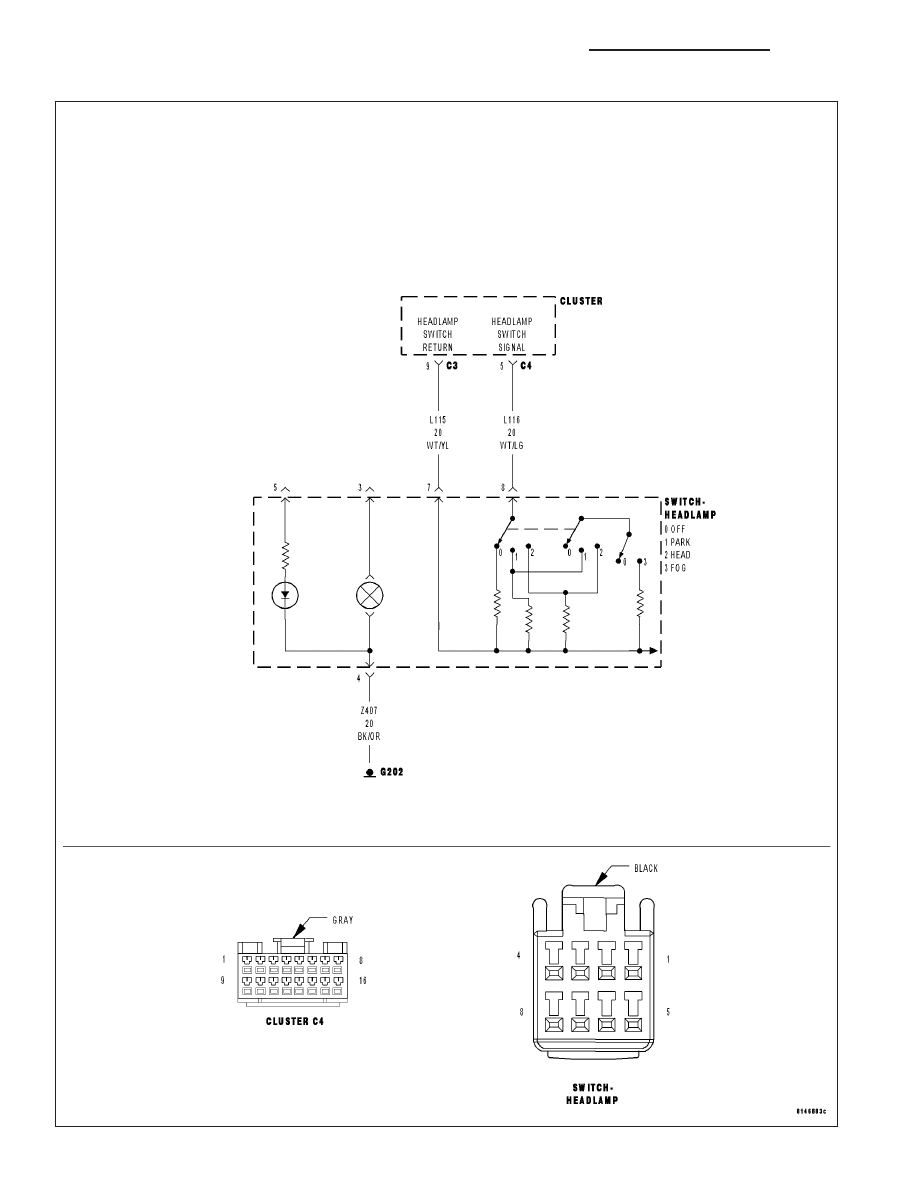

MIC-HEADLAMP SWITCH INPUT CIRCUIT OPEN

8L - 24

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

MIC-HEADLAMP SWITCH INPUT CIRCUIT OPEN (CONTINUED)

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
The CCN detects an open condition

Possible Causes

HEADLAMP SWITCH

HEADLAMP SWITCH MUX CIRCUIT OPEN

HEADLAMP SWITCH SENSE CIRCUIT OPEN

INSTRUMENT CLUSTER

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the DRBIII

T

, clear all MIC DTC’s.

Turn the Headlamps on.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Headlamp Switch Input

Circuit Open?

Yes

>> Go To 2

No

>> The condition that caused the symptom is

currently not present. Inspect the related
wiring for a possible intermittent condition.
Look for any chafed, pierced, pinched, or
partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

2.

HEADLAMP SWITCH

Disconnect the Headlamp Switch connector.

Turn the ignition on.

Connect a jumper between the Headlamp Switch MUX and Sense circuit of the multifunction switch.

With the DRBIII

T

, read the headlamp switch voltage.

Does the DRBIII

T

display 0.0 volts?

Yes

>> Replace the Headlamp Switch.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

DR/DH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 25
