FCM-FRONT LEFT TURN OUTPUT CIRCUIT LOW (CONTINUED)

2.

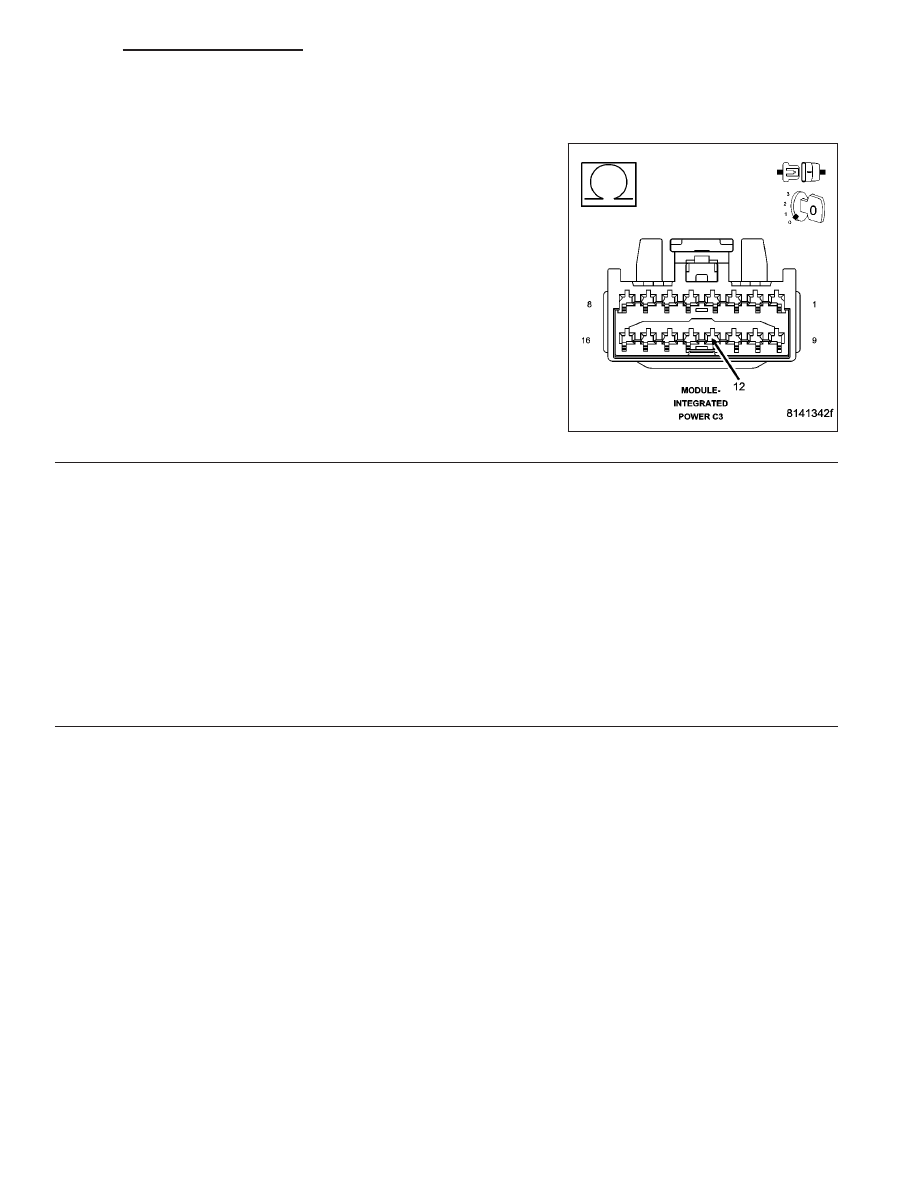

LEFT FRONT TURN LAMP DRIVER CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the IPM C3 harness connector.

Measure the resistance between ground and the Left Front Turn Lamp
Driver circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go To 3

No

>> Repair the Left Front Turn Lamp Driver circuit for a short

to ground.

Perform BODY VERIFICATION TEST - VER 1.

3.

FRONT CONTROL MODULE

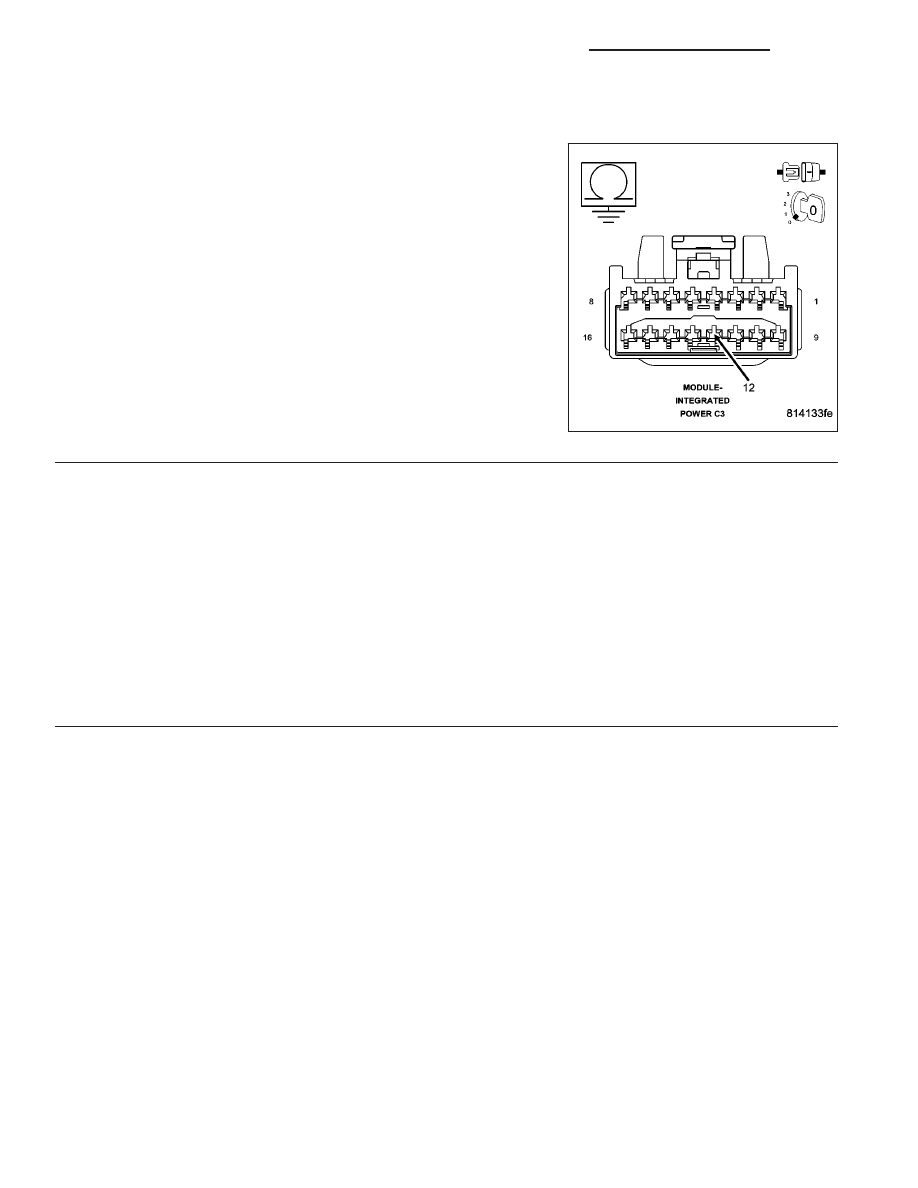

Turn the ignition off

Disconnect the FCM connector.

Disconnect the IPM C3 harness connector.

Measure the resistance between ground and the Left Front Turn Lamp Driver circuit in the IPM.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Distribution Center(PDC).

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.

8L - 14

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-FRONT LEFT TURN OUTPUT CIRCUIT OPEN

DR/DH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 15

FCM-FRONT LEFT TURN OUTPUT CIRCUIT OPEN (CONTINUED)

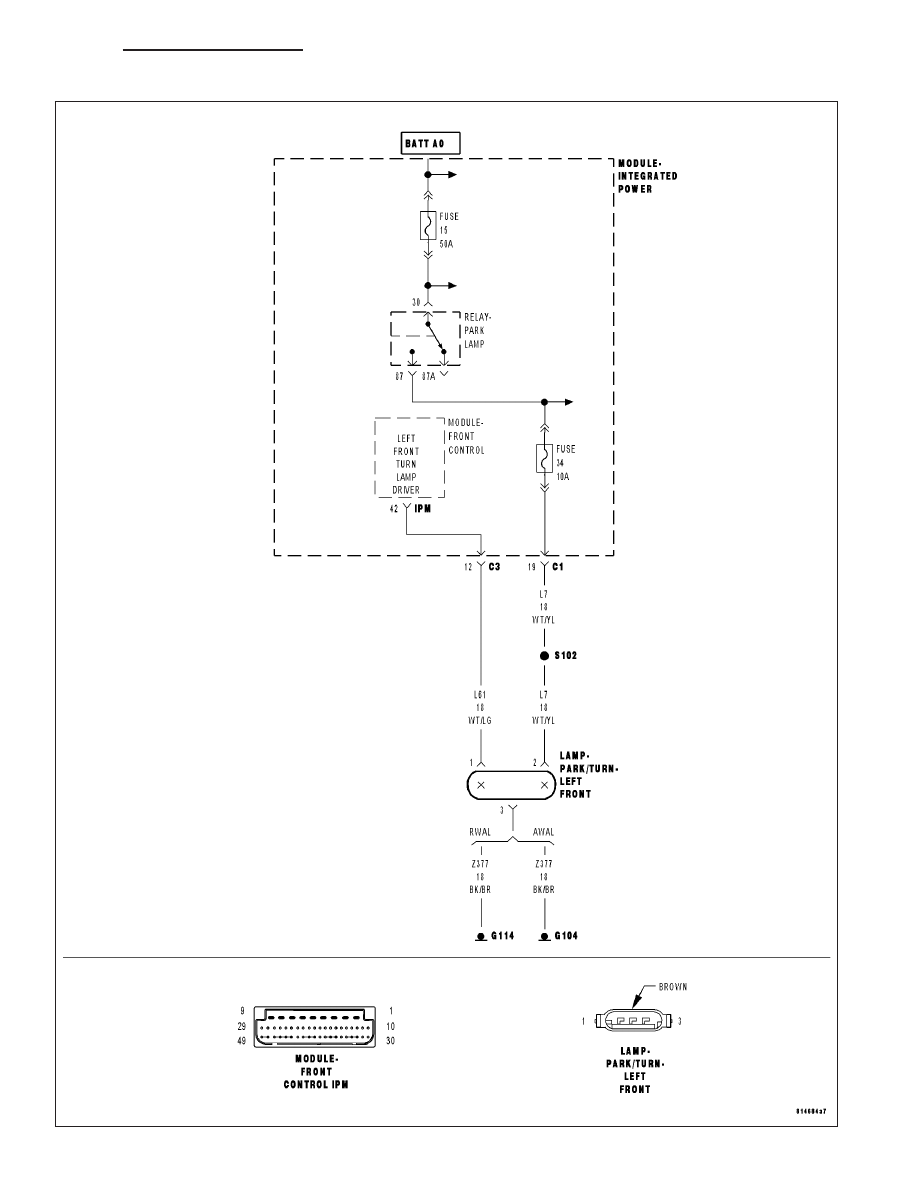

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
The FCM detects an OPEN condition

Possible Causes

LEFT FRONT TURN SIGNAL OUTPUT CIRCUIT OPEN

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

1.

INTERMITTENT CONDITION

Turn the ignition on.

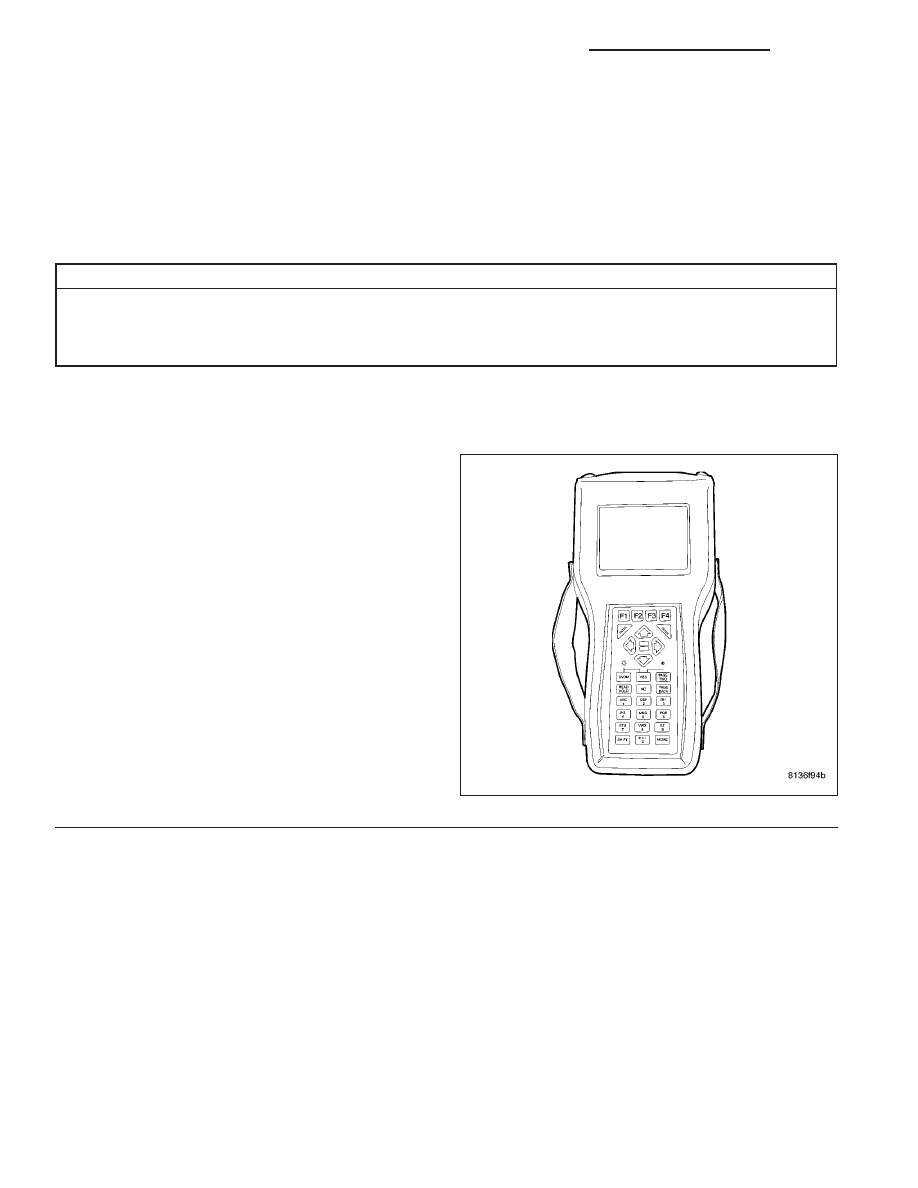

With the DRBIII

T

, clear all FCM DTC’s.

Turn the Left Front Turn Signal on.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Front Left Turn Output

Circuit Open?

Yes

>> Go To 2

No

>> The condition that caused the symptom is

currently not present. Inspect the related
wiring for a possible intermittent condition.
Look for any chafed, pierced, pinched, or
partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

8L - 16

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-FRONT LEFT TURN OUTPUT CIRCUIT OPEN (CONTINUED)

2.

LEFT FRONT TURN SIGNAL OUTPUT CIRCUIT OPEN

Turn the ignition off.

Disconnect the IPM C3 harness connector

Measure the resistance of the Left Front Turn Signal Output circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the Left Front Turn Signal Output circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

FRONT CONTROL MODULE

Turn the ignition off

Disconnect the FCM harness connector.

Disconnect the IPM C3 harness connector.

Measure the resistance between ground and the Left Front Turn Signal Output circuit.

Is the resistance above 5.0 ohms?

Yes

>> Replace the Power Distribution Center..

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 17
