FCM-FRONT FOG LAMP RELAY OUTPUT CIRCUIT LOW

8L - 6

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-FRONT FOG LAMP RELAY OUTPUT CIRCUIT LOW (CONTINUED)

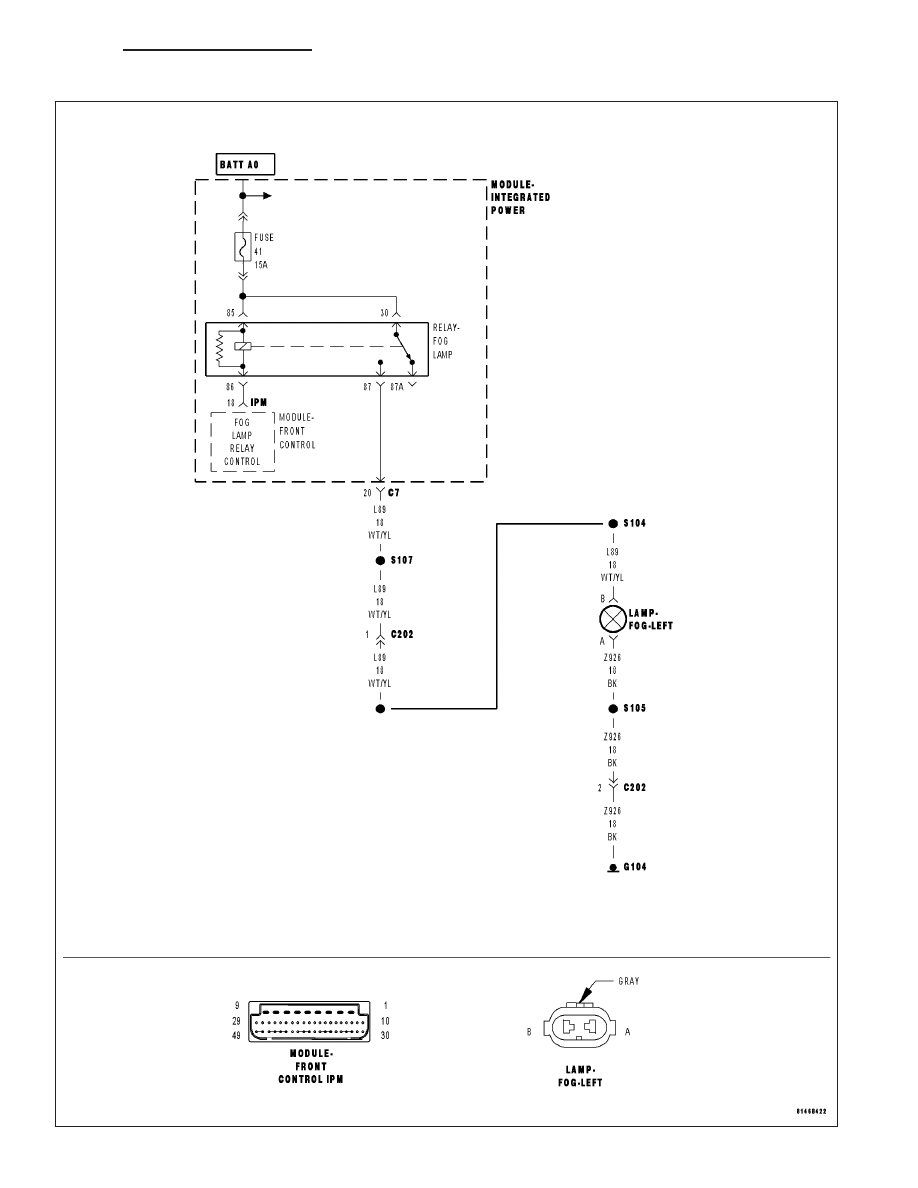

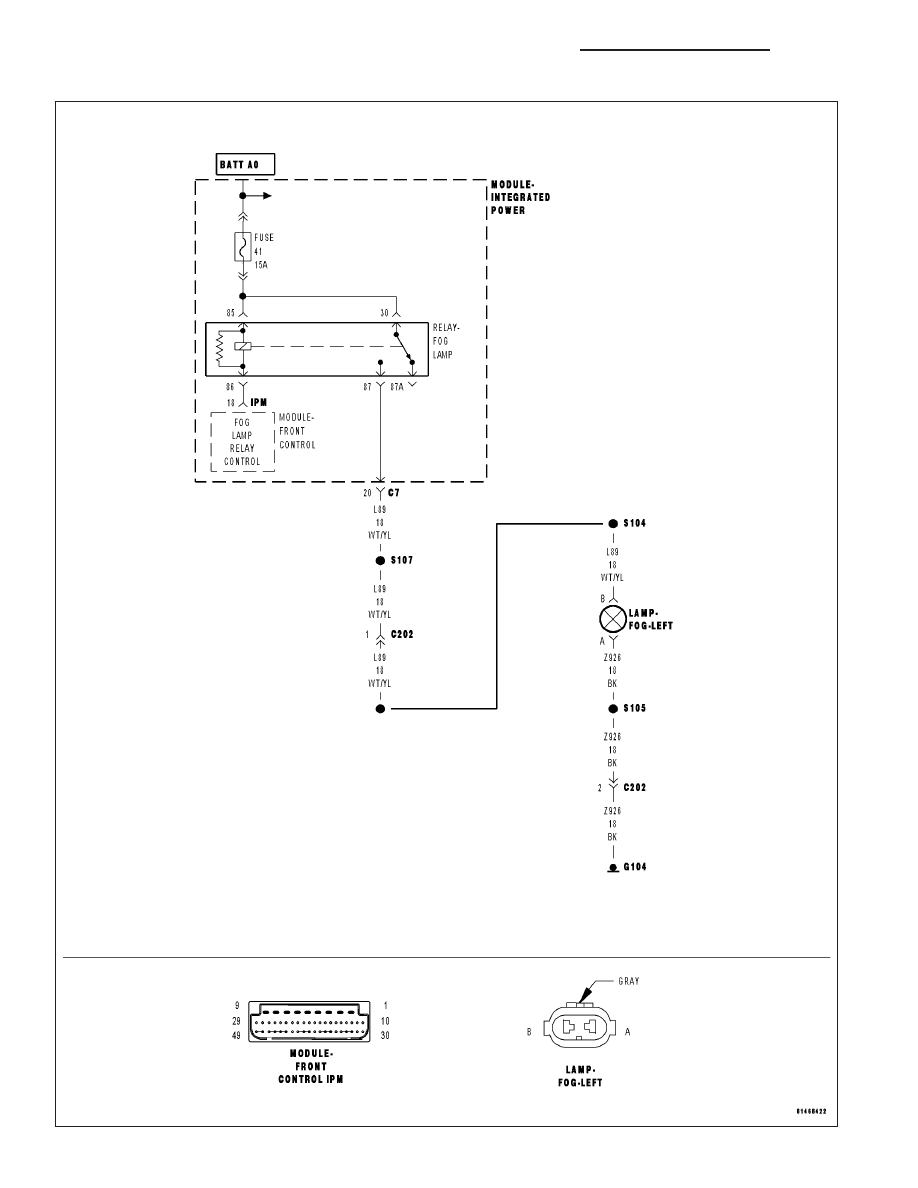

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
The FCM detects a short to ground condition

Possible Causes

FOG LAMP RELAY

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

1.

INTERMITTENT CONDITION

Turn the ignition on.

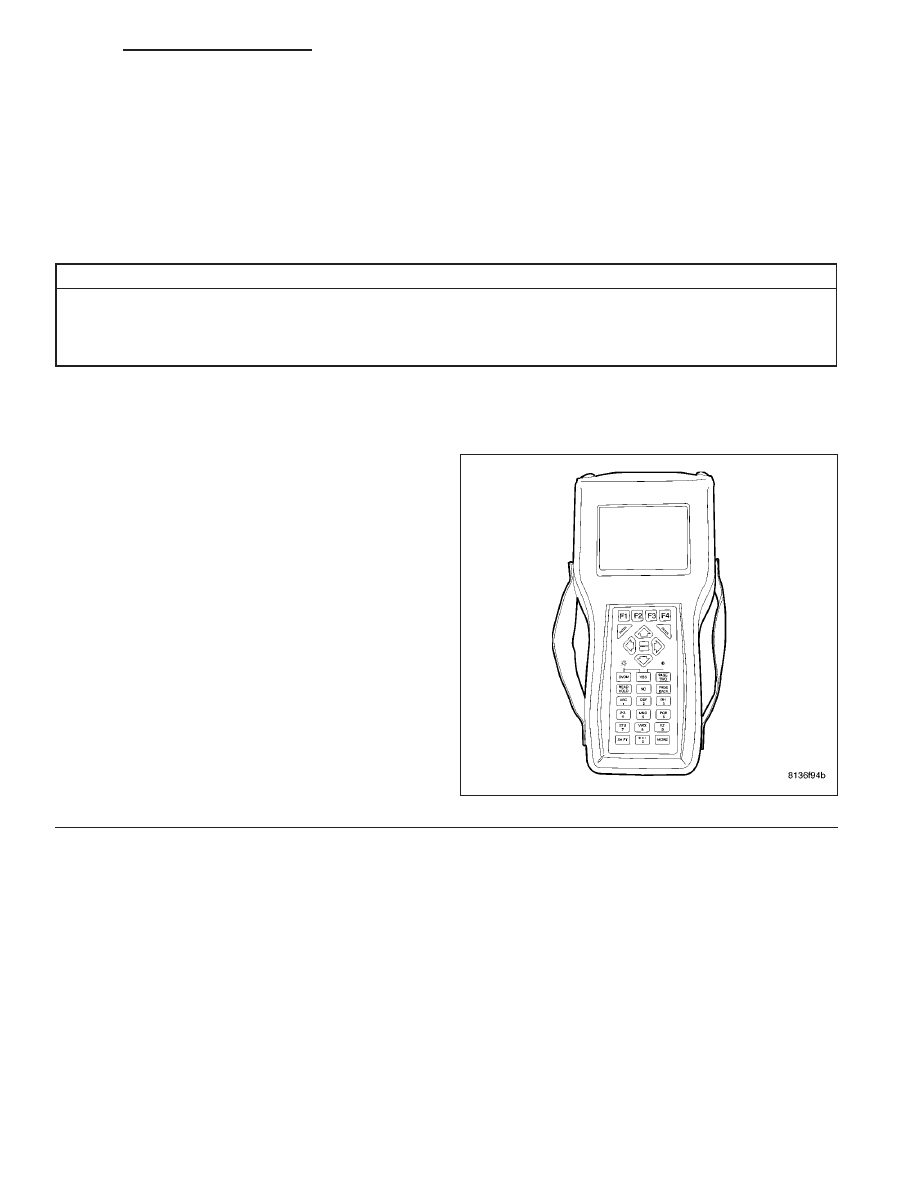

With the DRBIII

T

, clear all FCM DTC’s.

Turn the Front Fog Lamps on.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Front Fog Lamp Relay

Output Circuit Low?

Yes

>> Go To 2

No

>> The condition that caused the symptom is

currently not present. Inspect the related
wiring for a possible intermittent condition.
Look for any chafed, pierced, pinched, or
partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

DR/DH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 7

FCM-FRONT FOG LAMP RELAY OUTPUT CIRCUIT LOW (CONTINUED)

2.

FOG LAMP RELAY

Turn the ignition off.

Install a know good relay in place of the Fog Lamp Relay.

Turn the ignition on.

Actuate the Fog Lamps.

Do the Fog Lamps operate normally?

Yes

>> Go To 3

No

>> Replace the Fog Lamp Relay.

Perform BODY VERIFICATION TEST - VER 1.

3.

FRONT CONTROL MODULE

Turn the ignition off

Remove the Fog Lamp Relay.

Remove the FCM from the IPM.

Measure the resistance between ground and the Fog Lamp Relay control circuit in the IPM.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Distribution Center(PDC).

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.

8L - 8

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-FRONT FOG LAMP RELAY OUTPUT CIRCUIT OPEN

DR/DH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 9
