*SEAT BELT WARNING INDICATOR ALWAYS OFF - STANDARD CAB (CONTINUED)

For the Instrument Cluster circuit diagram (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(G10) SEAT BELT SWITCH SENSE CIRCUIT SHORT TO GROUND

INSTRUMENT CLUSTER

Diagnostic Test

1.

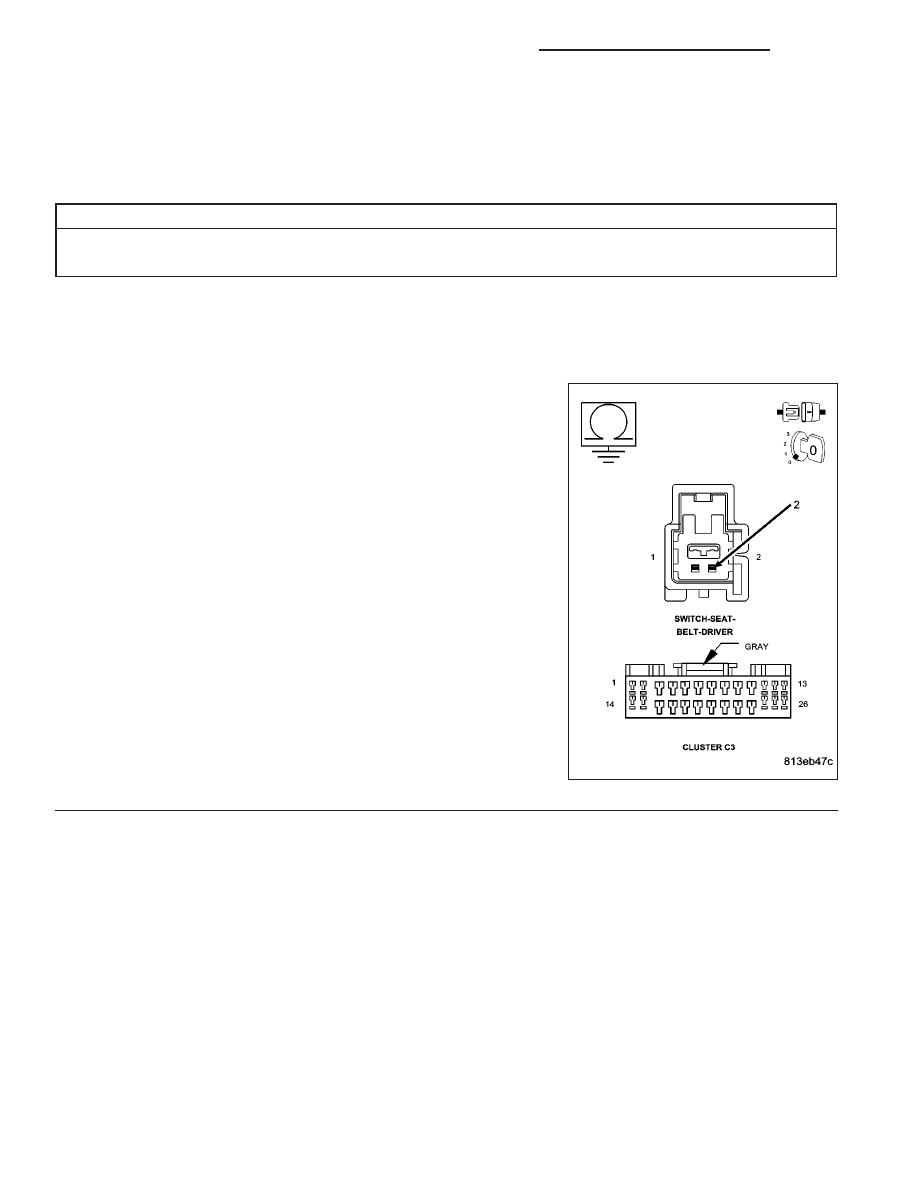

(G10) SEAT BELT SWITCH SENSE CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Seat Belt Switch harness connector.

Disconnect the Instrument Cluster C3 harness connector.

Measure the resistance between ground and the (G10) Seat Belt
Switch Sense circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (G10) Seat Belt Switch Sense circuit for a short

to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

No

>> Replace and configure the Instrument Cluster in accor-

dance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

8J - 88

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

DR/DH

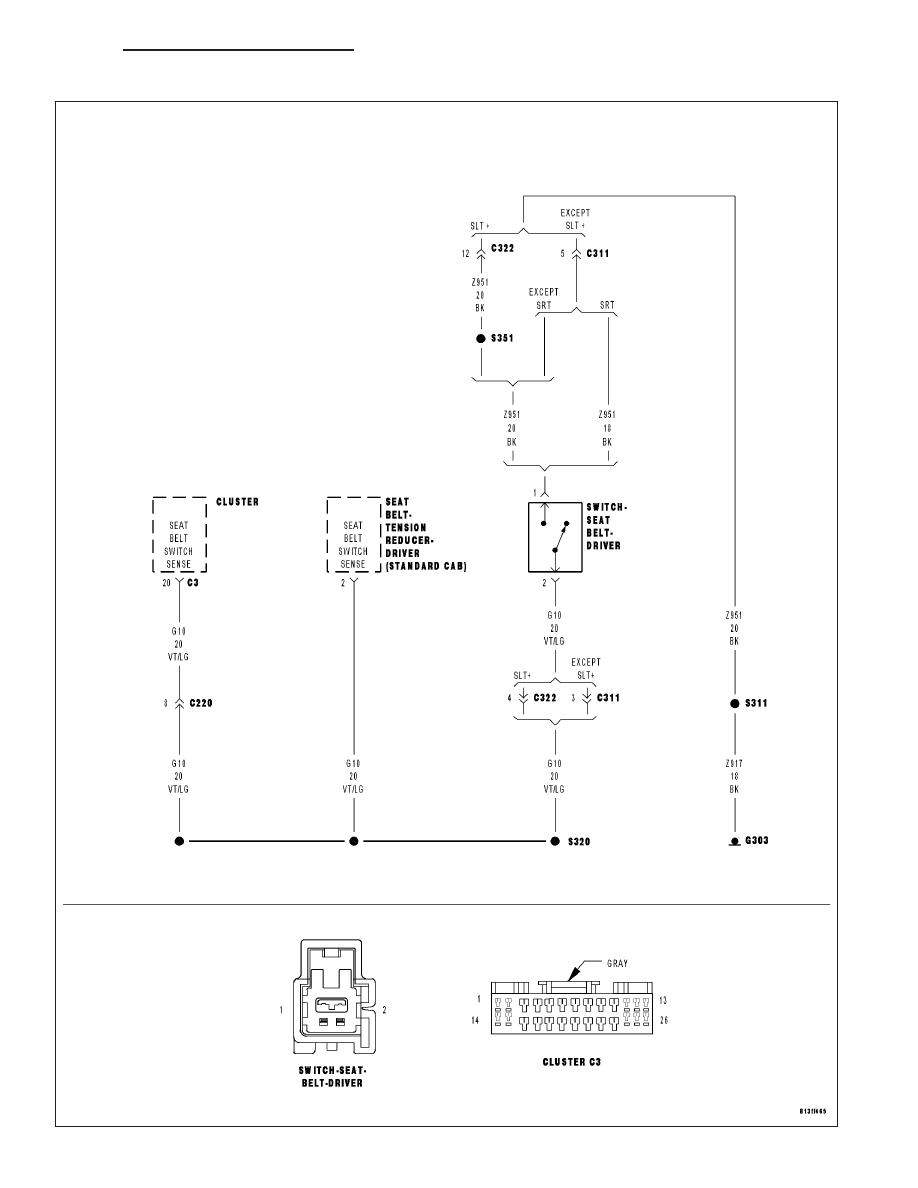

*SEAT BELT WARNING INDICATOR ALWAYS ON

DR/DH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 89

*SEAT BELT WARNING INDICATOR ALWAYS ON (CONTINUED)

For the Instrument Cluster circuit diagram (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(Z951) SEAT BELT SWITCH GROUND CIRCUIT FOR AN OPEN

(G10) SEAT BELT SWITCH SENSE CIRCUIT OPEN

SEAT BELT SWITCH

INSTRUMENT CLUSTER

Diagnostic Test

1.

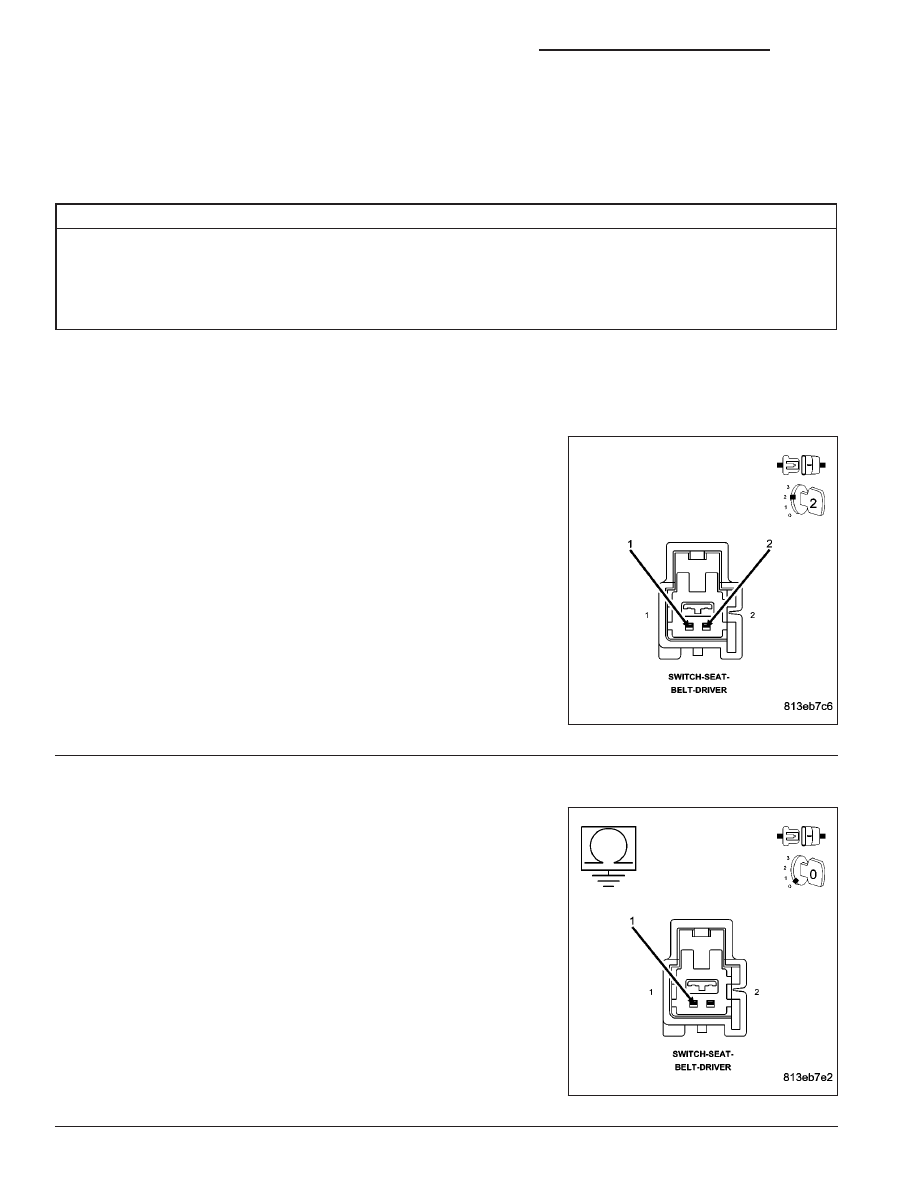

CHECK THE OPERATION OF THE SEAT BELT SWITCH

Turn the ignition off.

Disconnect the Seat Belt Switch harness connector.

Connect a jumper wire between cavity 1 and cavity 2.

Turn the ignition on.

Observe the Seat Belt Warning Indicator.

Did the Seat Belt Warning Indicator illuminate for approximately
4 seconds and then turn off?

Yes

>> Replace the Seat Belt Switch in accordance with the Ser-

vice Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

No

>> Go To 2

2.

CHECK THE (Z951) SEAT BELT SWITCH GROUND CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the Seat Belt Switch harness connector.

Measure the resistance between ground and the (Z951) Seat Belt
Switch Ground circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (Z951) Seat Belt Switch Ground circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

No

>> Go To 3

8J - 90

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

DR/DH

*SEAT BELT WARNING INDICATOR ALWAYS ON (CONTINUED)

3.

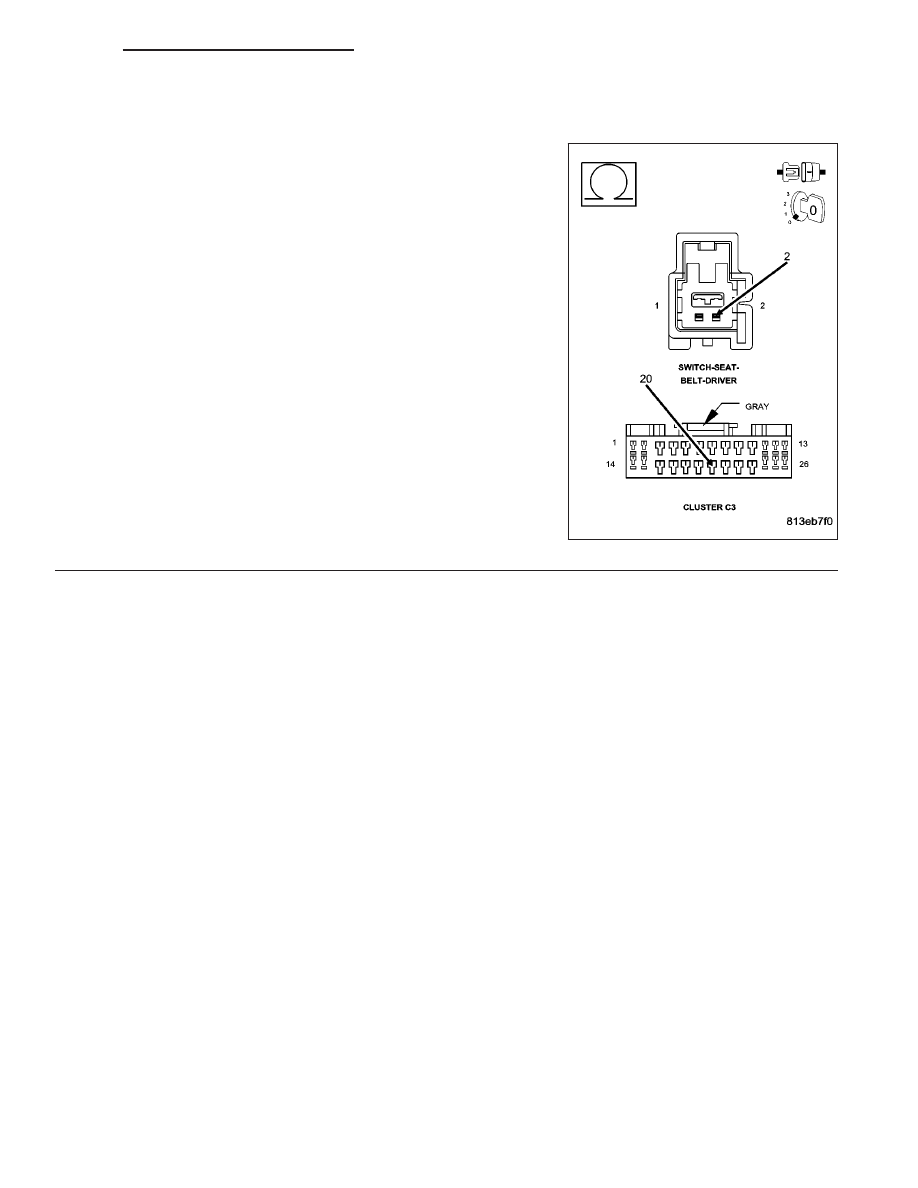

CHECK THE (G10) SEAT BELT SWITCH SENSE CIRCUIT FOR AN OPEN

Measure the resistance of the (G10) Seat Belt Switch Sense circuit
between the Seat Belt Switch connector and the Instrument Cluster C3
connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (G10) Seat Belt Switch Sense circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

No

>> Replace and configure the Instrument Cluster in accor-

dance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)
