PRNDL SWITCH INPUT CIRCUIT OPEN (DIESEL ONLY)

8J - 56

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

DR/DH

PRNDL SWITCH INPUT CIRCUIT OPEN (DIESEL ONLY) (CONTINUED)

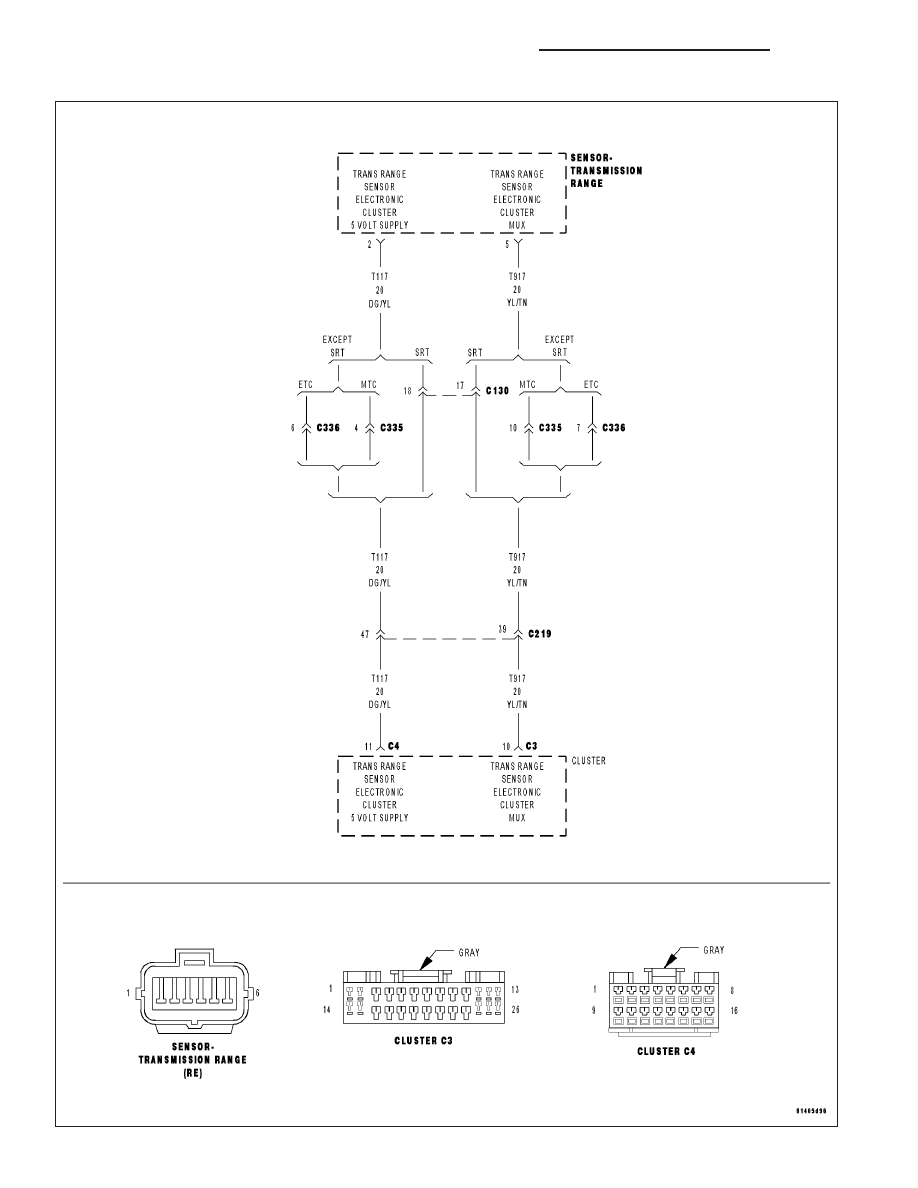

For the Instrument Cluster circuit diagram (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The instrument Cluster detects that an open condition exists in the PRNDL circuit.

Possible Causes

(T917) TRANSMISSION RANGE SENSOR ELECTRONIC CLUSTER MUX CIRCUIT OPEN

(T117) TRANSMISSION RANGE SENSOR ELECTRONIC CLUSTER 5 VOLT SUPPLY CIRCUIT OPEN

TRANSMISSION RANGE SENSOR

INSTRUMENT CLUSTER

Diagnostic Test

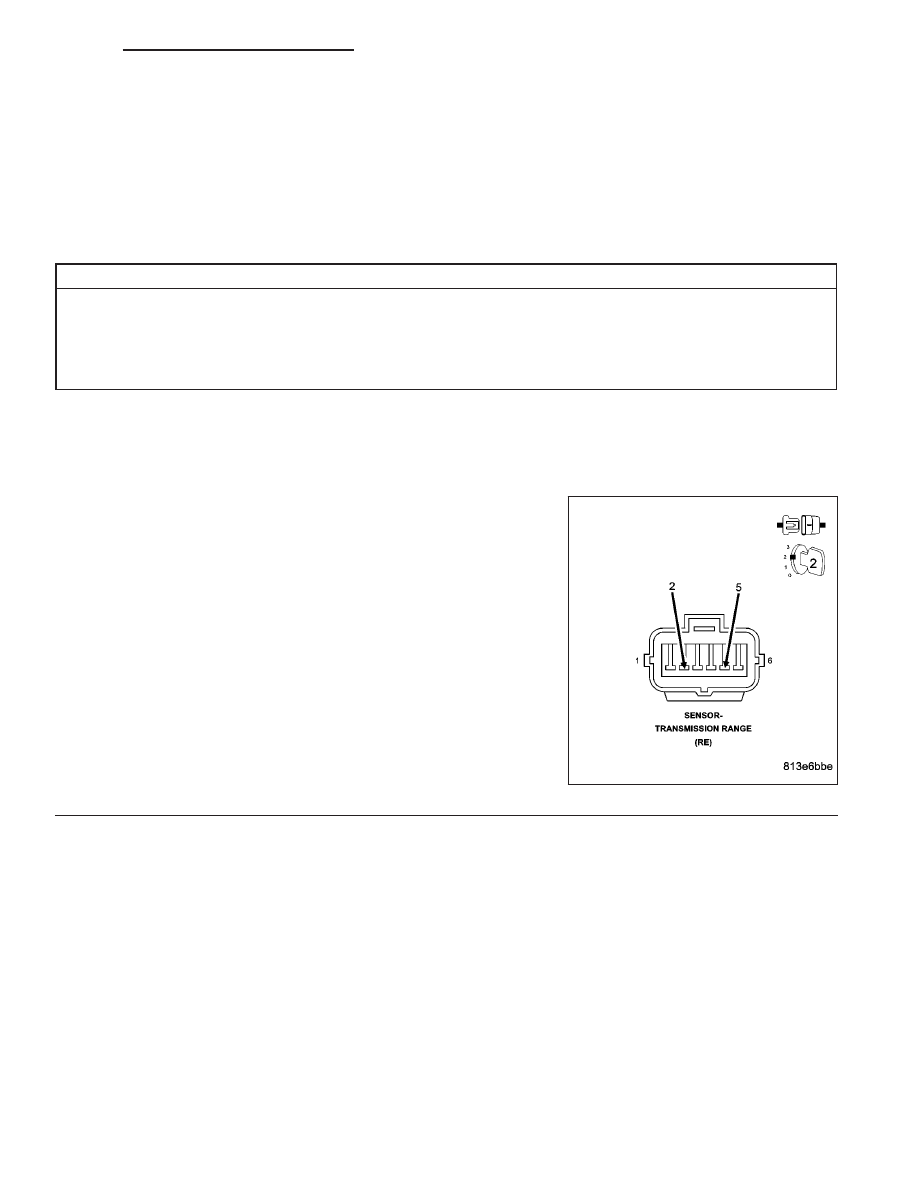

1.

TRANSMISSION RANGE SENSOR

NOTE: Ensure that the correct Instrument Cluster is installed and
is correctly configured for the vehicle.
Turn the ignition off.

Disconnect the Transmission Range Sensor harness connector.

Connect a jumper wire between cavity 2 and cavity 5.

Turn the ignition on.

With the DRBIII

T

, read DTCs.

Does the DRBIII

T

display PRNDL Switch Input Circuit Shorted?

Yes

>> Replace the Transmission Range Sensor in accordance

with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

No

>> Go To 2

DR/DH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 57

PRNDL SWITCH INPUT CIRCUIT OPEN (DIESEL ONLY) (CONTINUED)

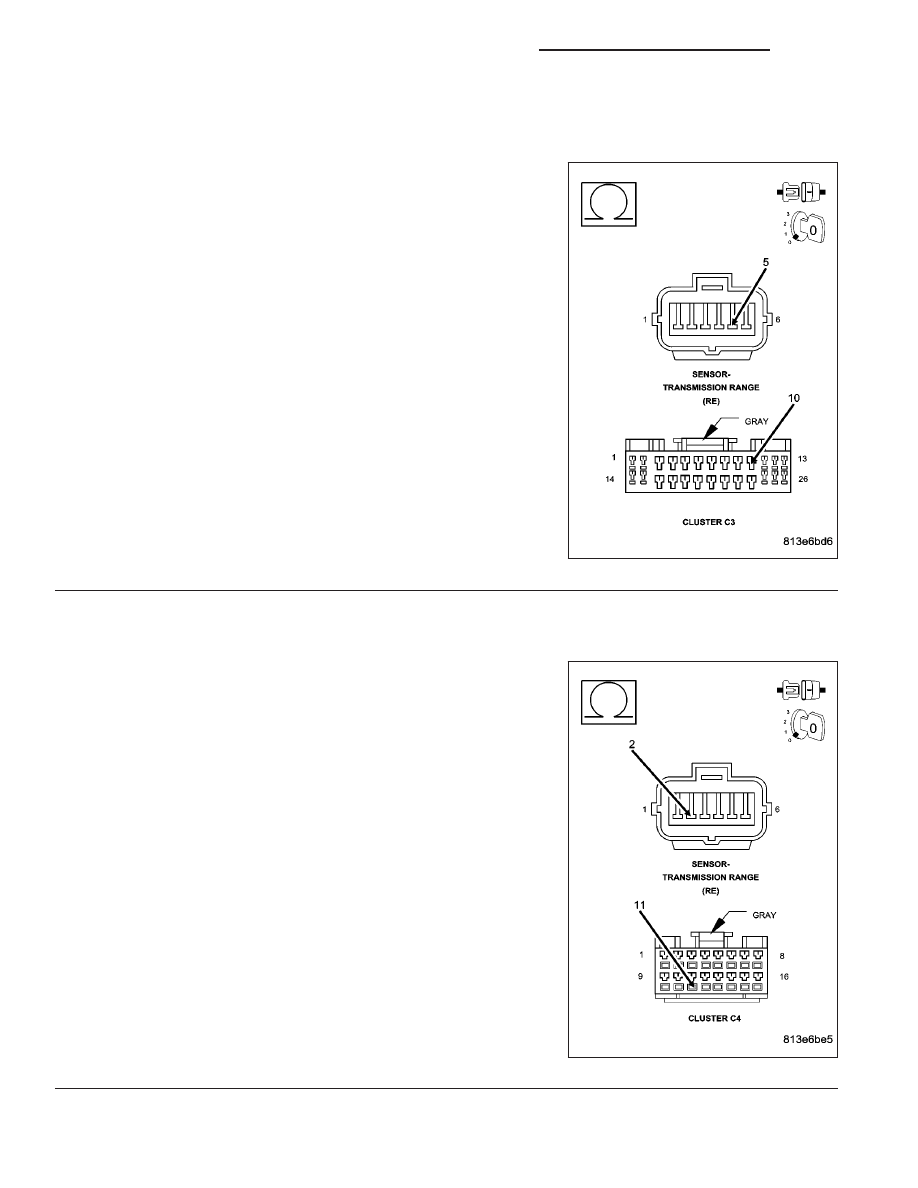

2.

CHECK THE (T917) TRANSMISSION RANGE SENSOR ELECTRONIC CLUSTER MUX CIRCUIT FOR AN
OPEN

Turn the ignition off.

Disconnect the Transmission Range Sensor harness connector.

Disconnect the Instrument Cluster C3 harness connector.

Measure the resistance of the (T917) Transmission Range Sensor
Electronic Cluster MUX circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (T917) Transmission Range Sensor Electronic

Cluster MUX circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

No

>> Go To 3

3.

CHECK THE (T117) TRANSMISSION RANGE SENSOR ELECTRONIC CLUSTER 5 VOLT SUPPLY CIRCUIT
FOR AN OPEN

Disconnect the Instrument Cluster C4 harness connector.

Measure the resistance of the (T117) Transmission Range Sensor
Electronic Cluster 5 Volt Supply circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (T117) Transmission Range Sensor Electronic

Cluster 5 Volt Supply circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

No

>> Replace and configure the Instrument Cluster in accor-

dance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

8J - 58

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

DR/DH

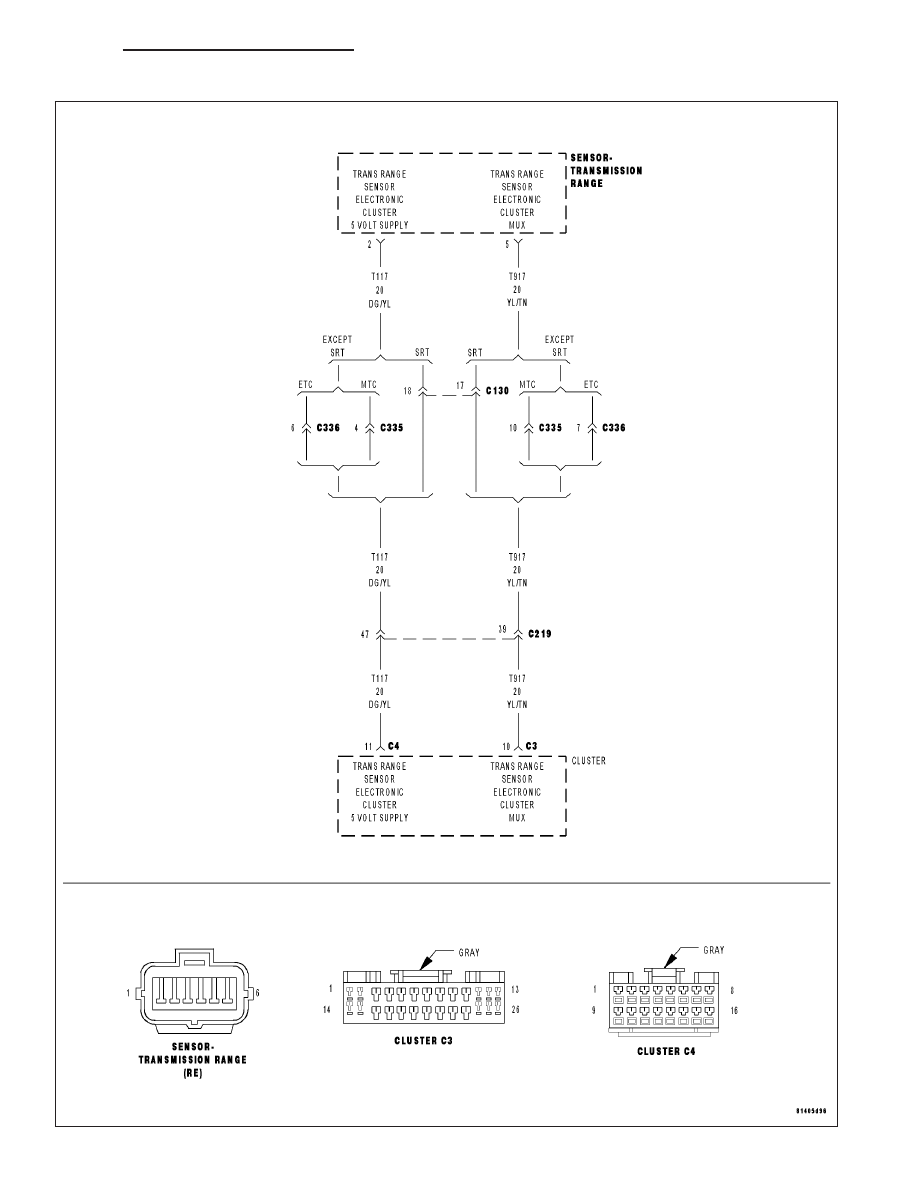

PRNDL SWITCH INPUT CIRCUIT SHORTED (DIESEL ONLY)

DR/DH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 59
