DIAGNOSIS AND TESTING

HEATED SEAT SWITCH

For complete circuit diagrams, refer to the appropriate wiring information. The wiring information includes wiring dia-
grams, proper wire and connector repair procedures, details of wire harness routing and retention, connector pin-out
information and location views for the various wire harness connectors, splices and grounds.

WARNING: DISABLE THE AIRBAG SYSTEM BEFORE ATTEMPTING ANY STEERING WHEEL, STEERING
COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR SERVICE. DISCONNECT AND ISOLATE
THE BATTERY NEGATIVE (GROUND) CABLE, THEN WAIT TWO MINUTES FOR THE AIRBAG SYSTEM
CAPACITOR TO DISCHARGE BEFORE PERFORMING FURTHER DIAGNOSIS OR SERVICE. THIS IS THE
ONLY SURE WAY TO DISABLE THE AIRBAG SYSTEM. FAILURE TO TAKE THE PROPER PRECAUTIONS
COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE PERSONAL INJURY.

1. If the problem being diagnosed involves inoperative heated seat switch back lighting and the cluster illumination

lamps operate, go to Step 2. If the problem being diagnosed involves inoperative heated seat switch back light-
ing and the cluster illumination lamps are also inoperative, (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER
- DIAGNOSIS AND TESTING). If the problem being diagnosed involves inoperative heated seat switch indicator
lamps and the heated seat elements do not heat, proceed. If the problem being diagnosed involves inoperative
heated seat switch indicator lamps and the heated seat elements do heat, go to Step 6. If the problem being
diagnosed involves a heated seat switch indicator lamp that remains illuminated after the heated seat has been
turned Off, (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/MEMORY HEATED SEAT/MIRROR
MODULE - DIAGNOSIS AND TESTING).

2. Disconnect and isolate the battery negative cable. Remove the heated seat switch and bezel unit from the instru-

ment panel. Disconnect the heated seat switch to be tested. Check for continuity between the ground circuit
cavity of the heated seat switch and a good ground. There should be continuity. If OK, go to Step 3. If not OK,
repair the open ground circuit to ground as required.

3. Reconnect the battery negative cable. Turn the park lamps on with the headlamp switch. Rotate the panel lamps

dimmer thumb wheel on the headlamp switch upward to just before the interior lamps detent. Check for battery
voltage at the fused panel lamps dimmer circuit cavity of the heated seat switch. If OK, go to Step 4. If not OK,
repair the open fused panel lamps dimmer switch signal circuit to the fuse in the Integrated Power Module as
required.

4. Turn the ignition switch to the On position. Check for battery voltage at the fused ignition switch output (run)

circuit cavity of the heated seat switch. If OK, go to Step 5. If not OK, repair the open fused ignition switch output
(run) circuit as required.

5. Check the continuity and resistance values of the heated seat switch in the Neutral, Low and High positions as

shown in the Heated Seat Switch Continuity chart. If OK, refer to Step 6. If not OK, replace the faulty heated
seat switch.

HEATED SEAT SWITCH CONTINUITY

Switch Position

Continuity

Between

Resistance

Neutral

4 & 6

2.2 Kilohms

Low

4 & 6

.415 Kilohms

High

4 & 6

33 Ohms

6. Replace the inoperative heated seat switch with a known good unit and test the operation of the switch indicator

lamps. If OK, discard the faulty heated seat switch. If not OK, (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/MEMORY HEATED SEAT/MIRROR MODULE - DIAGNOSIS AND TESTING).

REMOVAL

1. Disconnect and isolate the negative battery cable.

2. Wait two minutes for the system reserve capacitor to discharge before beginning any airbag or instrument panel

service.

8G - 24

HEATED SEATS - SERVICE INFORMATION

DR/DH

3. Remove the center bezel from the instrument panel (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT

PANEL CENTER BEZEL - REMOVAL).

4. Remove the screws that secure the heated seat switch bezel to the instrument panel center bezel.

5. Remove the heated seat switch bezel and both switches from the instrument panel as a unit.

6. From the back of the heated seat switch bezel, gently pry the switch free and push the heated seat switch out

through the front of the bezel.

INSTALLATION

NOTE: When installing the heated seat switches, be certain they are installed in the proper mounting holes
of the heated seat switch bezel. The heated seat switches are differentiated by the keyway in the connector
receptacle on the backs of the switches and keyway on the switch housing.

1. From the back of the heated seat switch bezel, gently push the heated seat switch in through the front of the

bezel.

2. Position the heated seat switch bezel to the instrument panel center bezel and install the retaining screws.

3. Install the center bezel on the instrument panel (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT

PANEL CENTER BEZEL - INSTALLATION).

4. Connect the battery negative cable.

5. Verify vehicle and system operation.

MODULE-HEATED SEATS

DESCRIPTION

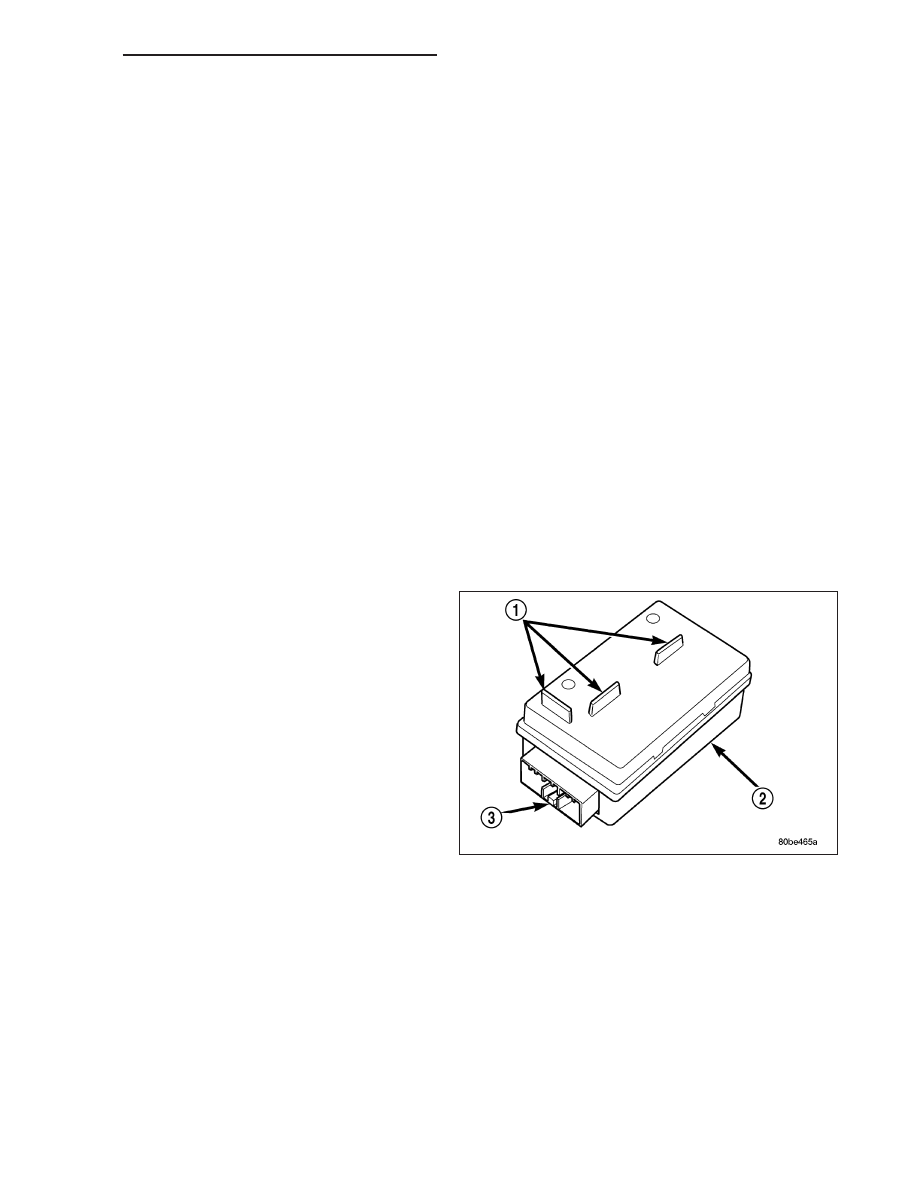

The heated seat module (2) is also known as the Seat
Heat Interface Module. The heated seat module is
located under the drivers front seat cushion, where it
is secured to a mounting bracket. The heated seat
module has a single connector receptacle (3) that
allows the module to be connected to all of the
required inputs and outputs through the seat wire har-
ness.

The heated seat module is an electronic microproces-
sor controlled device designed and programmed to
use inputs from the battery, the two heated seat
switches and the two heated seat sensors to operate
and control the heated seat elements in both front
seats and the two heated seat indicator lamp Light-
Emitting Diodes (LEDs) in each heated seat switch.
The heated seat module is also programmed to per-
form self-diagnosis of certain heated seat system functions and provide feedback of that diagnosis through the
heated seat switch indicator lamps.

The heated seat module cannot be repaired. If the heated seat module is damaged or faulty, the entire module must
be replaced.

OPERATION

The heated seat module operates on fused battery current received from the integrated power module. Inputs to the
module include a resistor multiplexed heated seat switch request circuit for each of the two heated seat switches
and the heated seat sensor inputs from the seat cushions of each front seat. In response to those inputs the heated
seat module controls battery current feeds to the heated seat elements and sensors, and controls the ground for the
heated seat switch indicator lamps.

When a heated seat switch (Driver or Passenger) is depressed a signal is received by the heated seat module, the
module energizes the proper indicator LED (Low or High) in the switch by grounding the indicator lamp circuit to

DR/DH

HEATED SEATS - SERVICE INFORMATION

8G - 25

indicate that the heated seat system is operating. At the same time, the heated seat module energizes the selected
heated seat sensor circuit and the sensor provides the module with an input indicating the surface temperature of
the selected seat cushion.

The Low heat set point is about 36° C (96.8° F), and the High heat set point is about 42° C (107.6° F). If the seat
cushion surface temperature input is below the temperature set point for the selected temperature setting, the
heated seat module energizes an N-channel Field Effect Transistor (N-FET) within the module which energizes the
heated seat elements in the selected seat cushion and back. When the sensor input to the module indicates the
correct temperature set point has been achieved, the module de-energizes the N-FET which de-energizes the
heated seat elements. The heated seat module will continue to cycle the N-FET as needed to maintain the selected
temperature set point.

If the heated seat module detects a heated seat sensor value input that is out of range or a shorted or open heated
seat element circuit, it will notify the vehicle operator or the repair technician of this condition by flashing the High
and/or Low indicator lamps in the affected heated seat switch. (Refer to 8 - ELECTRICAL/HEATED SEATS - DIAG-
NOSIS AND TESTING) for flashing LED diagnosis and testing procedures. (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/MEMORY HEATED SEAT/MIRROR MODULE - DIAGNOSIS AND TESTING) for
heated seat module diagnosis and testing procedures.

DIAGNOSIS AND TESTING

HEATED SEAT MODULE

If a heated seat fails to heat and one or both of the indicator lamps on a heated seat switch flash, (Refer to 8 -
ELECTRICAL/HEATED SEATS - DIAGNOSIS AND TESTING) for flashing LED diagnosis and testing procedures. If
a heated seat heats but one or both indicator lamps on the heated seat switch fail to operate, test the heated seat
switch. (Refer to 8 - ELECTRICAL/HEATED SEATS/DRIVER HEATED SEAT SWITCH - DIAGNOSIS AND TEST-
ING) for heated seat switch diagnosis and testing procedures. If the heated seat switch checks OK, proceed as
follows.

1. Check the heated seat element (Refer to 8 - ELECTRICAL/HEATED SEATS/HEATED SEAT ELEMENT - DIAG-

NOSIS AND TESTING).

2. Check the heated seat sensor (Refer to 8 - ELECTRICAL/HEATED SEATS/HEATED SEAT SENSOR - DIAG-

NOSIS AND TESTING).

3. Check the heated seat switch (Refer to 8 - ELECTRICAL/HEATED SEATS/DRIVER HEATED SEAT SWITCH -

DIAGNOSIS AND TESTING).

NOTE: Refer to Wiring for the location of complete heated seat system wiring diagrams and connector pin-
out information.

4. Using a voltmeter, backprobe the heated seat module connector, do not disconnect. Check for voltage at the

appropriate pin cavities. 12v should be present. If OK go to Step 5, if Not, Repair the open or shorted voltage
supply circuit as required.

5. Using a ohmmeter, backprobe the appropriate heated seat module connector, do not disconnect. Check for

proper continuity to ground on the ground pin cavities. Continuity should be present. If OK replace the heated
seat module with a known good unit and retest system, if Not OK, Repair the open or shorted ground circuit as
required.

REMOVAL

1. Position the driver seat to the full rearward and inclined position.

2. Working under the driver front seat, remove the two heated seat module retaining screws. Due to the fact that

the retaining screws are installed with the seat cushion pan removed, a small right angle screwdriver will be
required to access and remove the screws.

3. Disconnect the seat wire harness connector from the connector receptacle on the back of the heated seat mod-

ule. Depress the connector retaining tab and pull straight apart.

4. Remove the heated seat module from under the front seat.

8G - 26

HEATED SEATS - SERVICE INFORMATION

DR/DH

INSTALLATION

1. Position the heated seat module under the front seat.

2. Connect the seat wire harness connector on the connector receptacle on the back of the heated seat module.

3. Working under the driver front seat, install the heated seat module retaining screws.

4. Re-position the driver seat.
