2. Disconnect wire from solenoid field coil terminal.

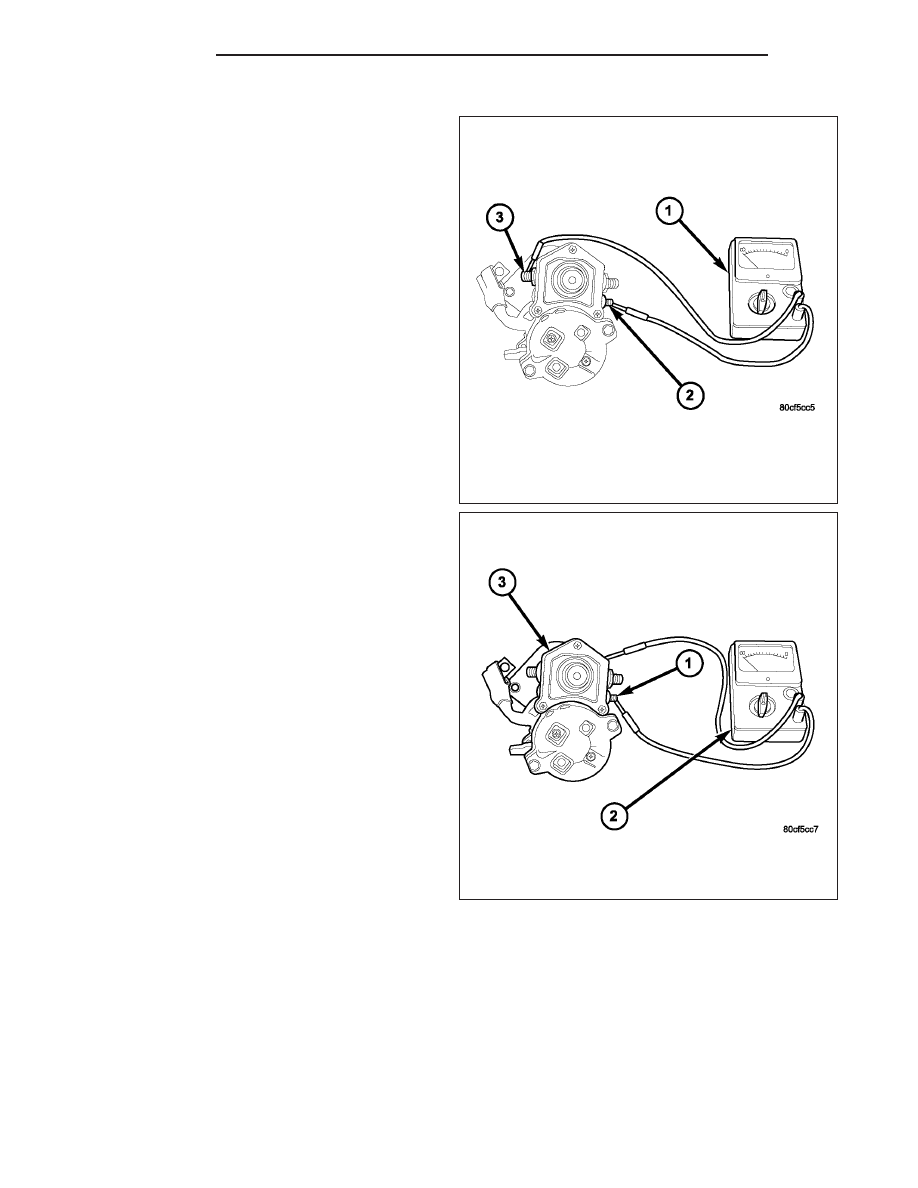

3. Check for continuity between solenoid terminal and

solenoid field coil terminal with a continuity tester
(1). There should be continuity. If OK, go to Step 4.
If not OK, replace faulty starter motor assembly.

4. Check for continuity (2) between solenoid terminal

and solenoid case. There should be continuity. If
not OK, replace faulty starter motor assembly.

REMOVAL

REMOVAL

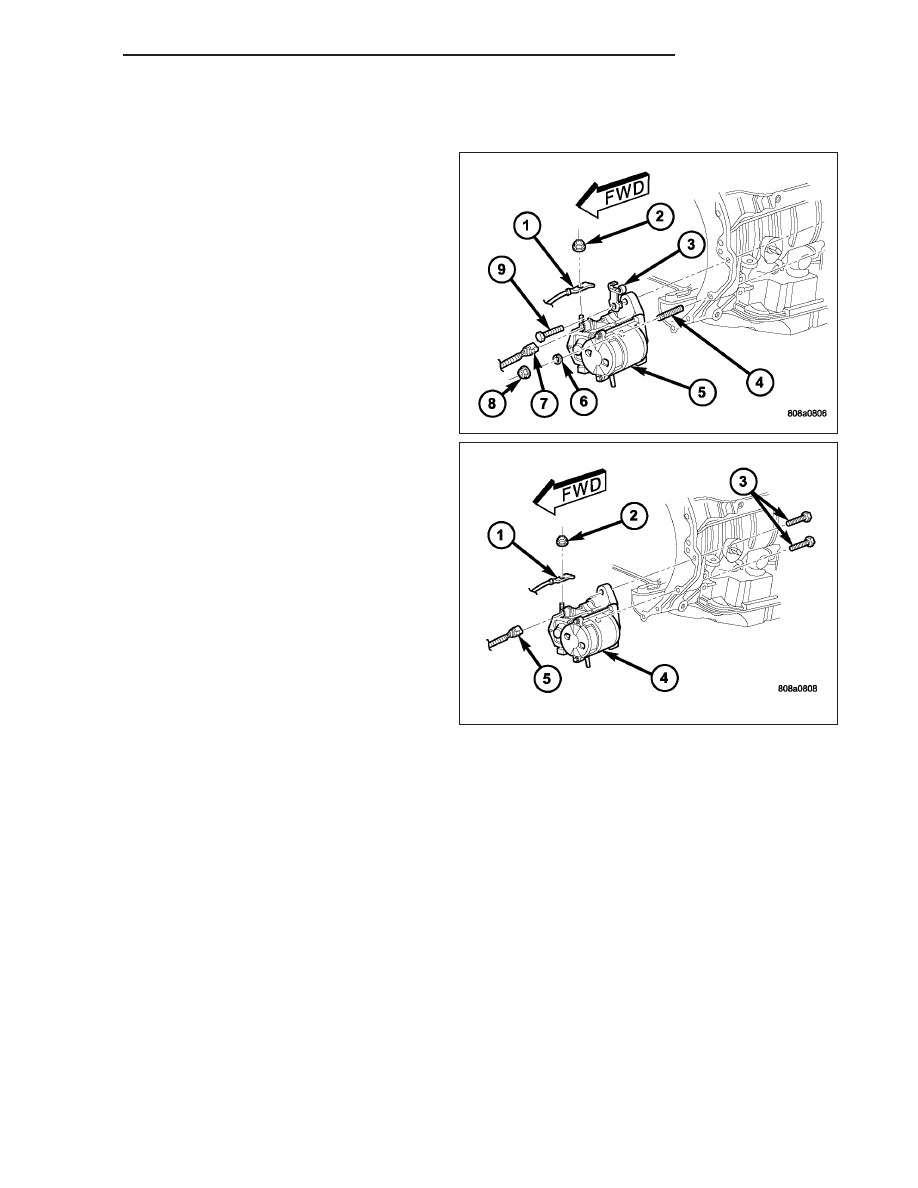

3.7L / 4.7L

1. Disconnect and isolate negative battery cable.

2. Raise and support vehicle.

8F - 60

STARTING

DR/DH

3. Note: If equipped with 4WD and certain transmissions, a support bracket is used between front axle and side of

transmission. Remove 2 support bracket bolts at transmission. Pry support bracket slightly to gain access to
lower starter mounting bolt.

4. Remove 1 bolt and 1 nut if equipped with a manual

transmission.

5. Remove 2 bolts if equipped with an automatic

transmission.

6. Move starter motor towards front of vehicle far enough for nose of starter pinion housing to clear housing. Always

support starter motor during this process, do not let starter motor hang from wire harness.

7. Tilt nose downwards and lower starter motor far enough to access and remove nut that secures battery positive

cable wire harness connector eyelet to solenoid battery terminal stud. Do not let starter motor hang from wire
harness.

8. Remove battery positive cable wire harness connector eyelet from solenoid battery terminal stud.

9. Disconnect battery positive cable wire harness connector from solenoid terminal connector receptacle.

10. Remove starter motor.

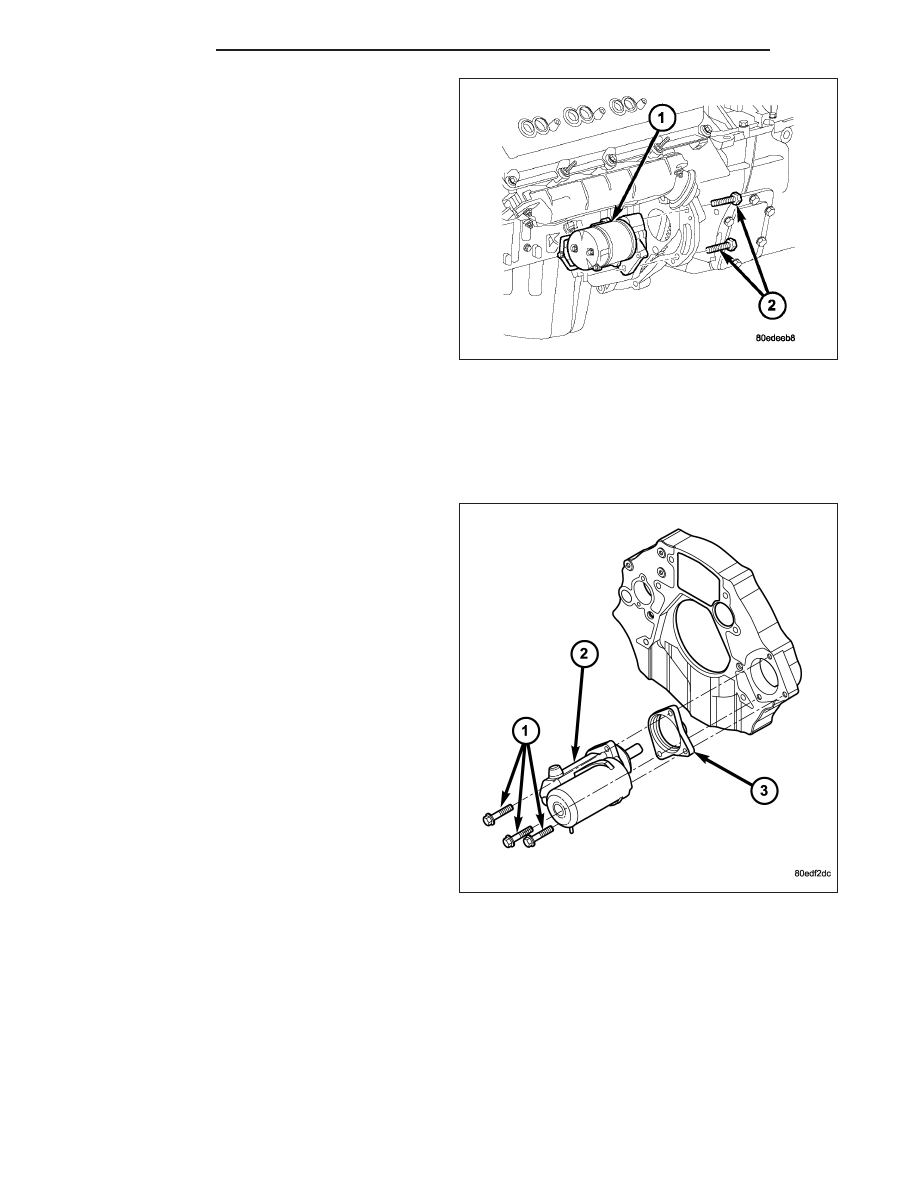

5.7L Gas

1. Disconnect and isolate negative battery cable.

2. Raise and support vehicle.

3. Note: If equipped with 4WD and certain transmissions, a support bracket is used between front axle and side of

transmission. Remove 2 support bracket bolts at transmission. Pry support bracket slightly to gain access to
lower starter mounting bolt.

DR/DH

STARTING

8F - 61

4. Remove 2 mounting bolts.

5. Move starter motor towards front of vehicle far

enough for nose of starter pinion housing to clear
housing. Always support starter motor during this
process, do not let starter motor hang from wire
harness.

6. Tilt nose downwards and lower starter motor far

enough to access and remove nut that secures
battery positive cable wire harness connector eye-
let to solenoid battery terminal stud. Do not let
starter motor hang from wire harness.

7. Remove battery positive cable wire harness con-

nector eyelet from solenoid battery terminal stud.

8. Disconnect battery positive cable wire harness con-

nector from solenoid terminal connector receptacle.

9. Remove starter motor.

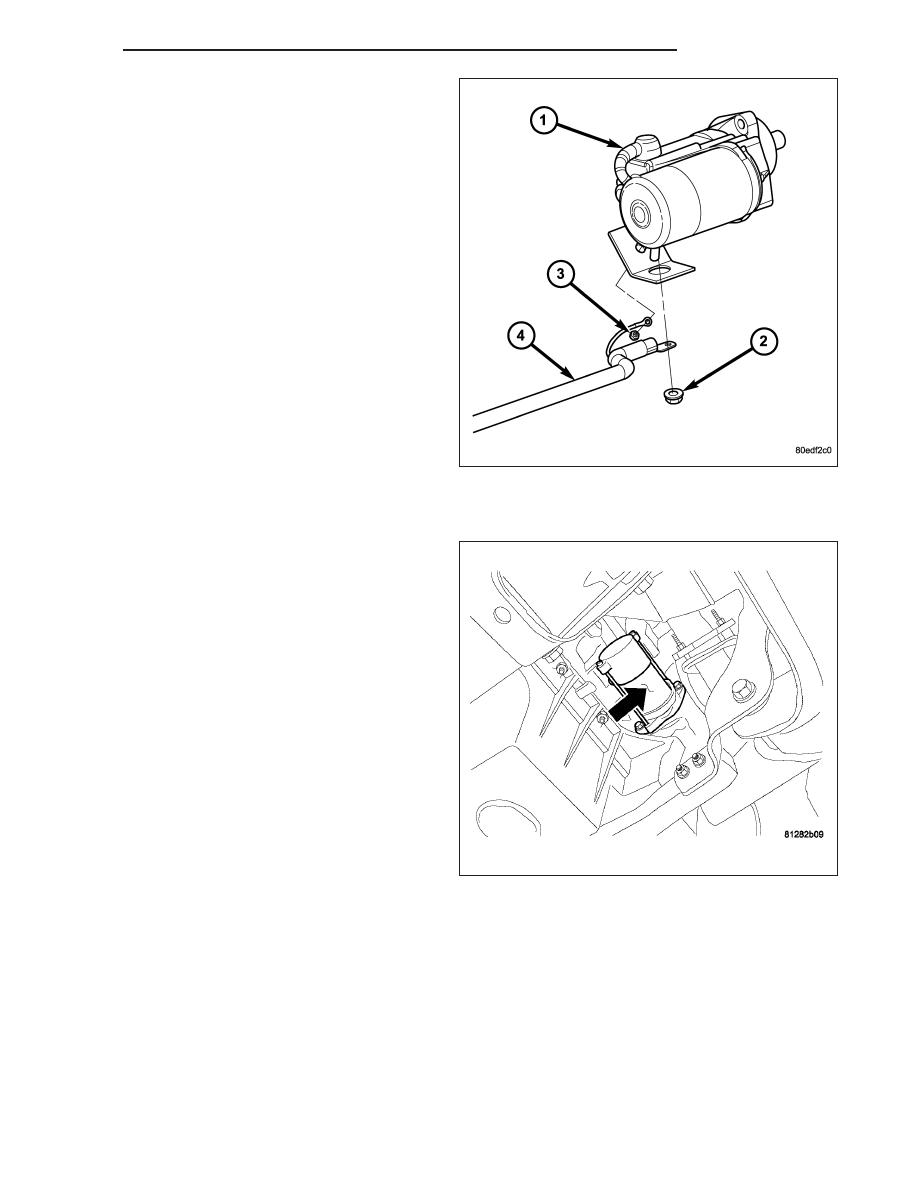

5.9L Diesel

1. Disconnect and isolate both negative battery cables at both batteries.

2. Raise and support vehicle.

3. Remove 3 starter mounting bolts.

4. Move starter motor towards front of vehicle far enough for nose of starter pinion housing to clear housing. Always

support starter motor during this process. Do not let starter motor hang from wire harness.

5. Tilt nose downwards and lower starter motor far enough to access and remove nuts securing starter wiring har-

ness to starter. Do not let starter motor hang from wire harness.

8F - 62

STARTING

DR/DH

6. Remove starter motor from engine. Note: Certain

diesel engines use an aluminum spacer. Note posi-
tion and orientation of spacer before removal.

8.3L - SRT-10

1. Disconnect the negative battery cable.

2. Raise vehicle and support.
