8. Raise the vehicle on a hoist, (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE).

9. Disconnect the battery cable retaining pushpins (1)

securing the cable to the left frame rail.

10. Remove the nut (5) securing the cable to the

starter solenoid (6).

11. Lower the vehicle.

12. Lift the terminal cap (4) and remove the nut (3)

securing the cable (1) to the alternator (2).

13. Disconnect any remaining pushpins securing the

cable to the vehicle.

14. Remove the battery positive cable from the

vehicle.

8F - 24

BATTERY SYSTEM

DR/DH

NEGATIVE - DIESEL ENGINE - LEFT

1. Turn the ignition switch to the Off position. Be cer-

tain that all electrical accessories are turned off.

2. Disconnect and isolate the battery negative cable

terminal clamps (1 and 9).

3. Remove the bolt (4) securing the negative cable to

the left front fender.

4. Remove the bolt (6) securing the negative cable (2)

to the engine.

5. Remove the bolt (7) securing the negative cable (2)

to the left frame rail (1).

6. One at a time, trace the battery cable retaining

pushpins, fasteners and routing clips until the cable
is free from the vehicle.

7. Remove the battery negative cable from the

vehicle.

DR/DH

BATTERY SYSTEM

8F - 25

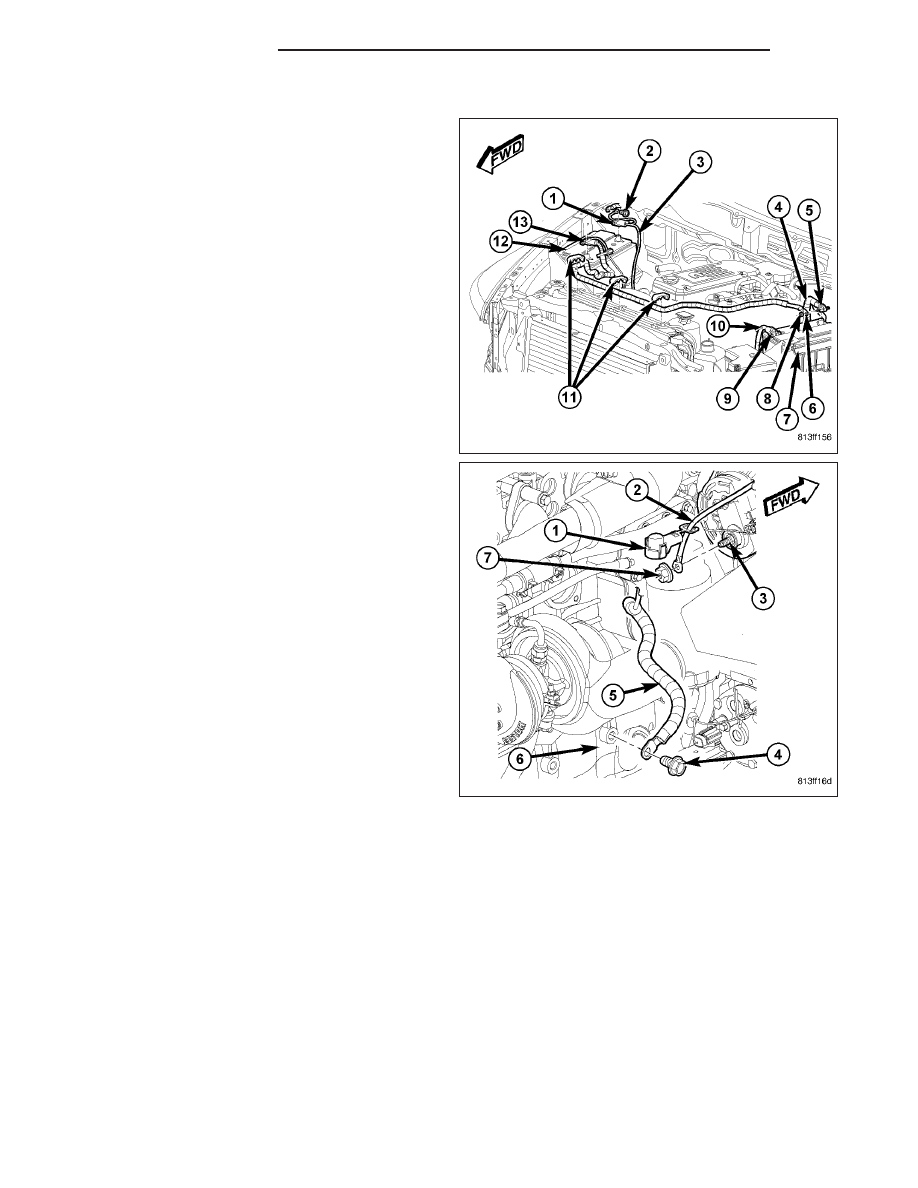

NEGATIVE - DIESEL ENGINE - RIGHT

1. Turn the ignition switch to the Off position. Be cer-

tain that all electrical accessories are turned off.

2. Disconnect and isolate the battery negative cable

terminal clamps (1 and 9).

3. Remove the bolt (2) securing the negative cable (3)

to the right front fender.

4. Remove the bolt (4) securing the negative cable (5)

to the engine (6).

5. One at a time, trace the battery cable retaining

pushpins, fasteners and routing clips until the cable
is free from the vehicle.

6. Remove the battery negative cable from the

vehicle.

8F - 26

BATTERY SYSTEM

DR/DH

POSITIVE - DIESEL ENGINE - LEFT

1. Turn the ignition switch to the Off position. Be cer-

tain that all electrical accessories are turned off.

2. Disconnect and isolate the battery negative cable

terminal clamps (1 and 9).

3. Remove the nut (8) securing the right battery pos-

itive cable terminal (6) to the left battery positive
cable terminal clamp (5).

4. Remove the right cable terminal from the left cable

terminal clamp.

5. Disconnect the battery positive cable terminal

clamp (5).

6. Raise the vehicle on a hoist, (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE).

7. Remove the stud bolt (3) securing the cable to the

engine.

8. Lift the terminal cover (4) and remove the nut

securing the cable to the starter solenoid (5).

9. Lower the vehicle.

10. One at a time, trace the battery cable retaining

pushpins, fasteners and routing clips until the
cable is free from the vehicle.

11. Remove the battery positive cable from the

vehicle.

DR/DH

BATTERY SYSTEM

8F - 27
