*NO RESPONSE FROM RADIO (CONTINUED)

5.

(D25) PCI BUS CIRCUIT OPEN

Use Scope input cable CH7058, Cable to Probe adapter CH7062, and
the red and black test probes.

Connect the scope input cable to the channel one connector on the
DRB. Attach the red and black leads and the cable to probe adapter to
the scope input cable.

With the DRBIII

T

select Pep Module Tools.

Select lab scope.

Select Live Data.

Select 12 volt square wave.

Press F2 for Scope.

Press F2 and use the down arrow to set voltage range to 20 volts.
Press F2 again when complete.

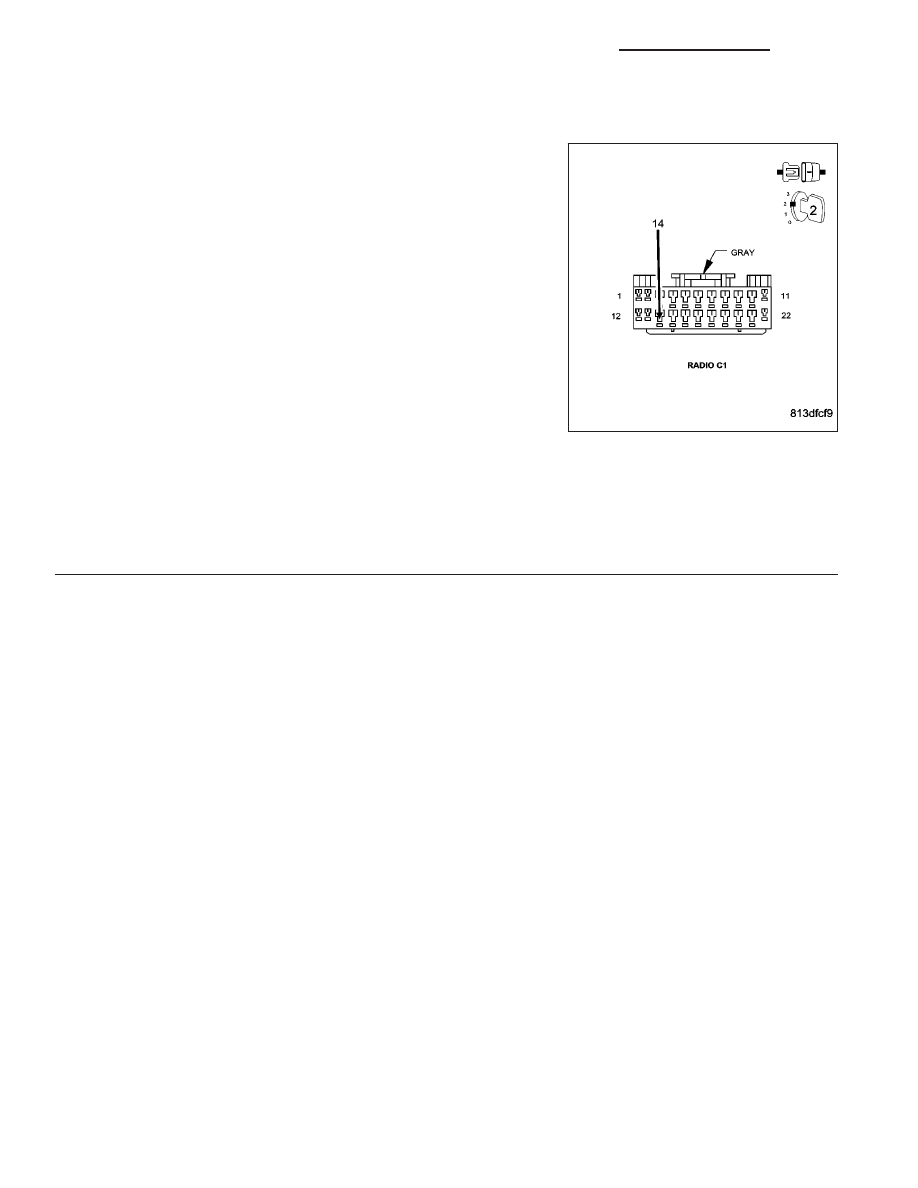

Connect the Black lead to the chassis ground. Connect the Red lead
to the PCI Bus circuit in the Radio connector.

Observe the voltage display on the DRB Lab Scope.

Does the voltage pulse from 0 to approximately 7.5 volts?

Yes

>> Replace the Radio in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1.)

No

>> Repair the (D25) PCI Bus circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1.)

8E - 76

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

DR/DH

*NO RESPONSE FROM SATELLITE RECEIVER

DR/DH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 77

*NO RESPONSE FROM SATELLITE RECEIVER (CONTINUED)

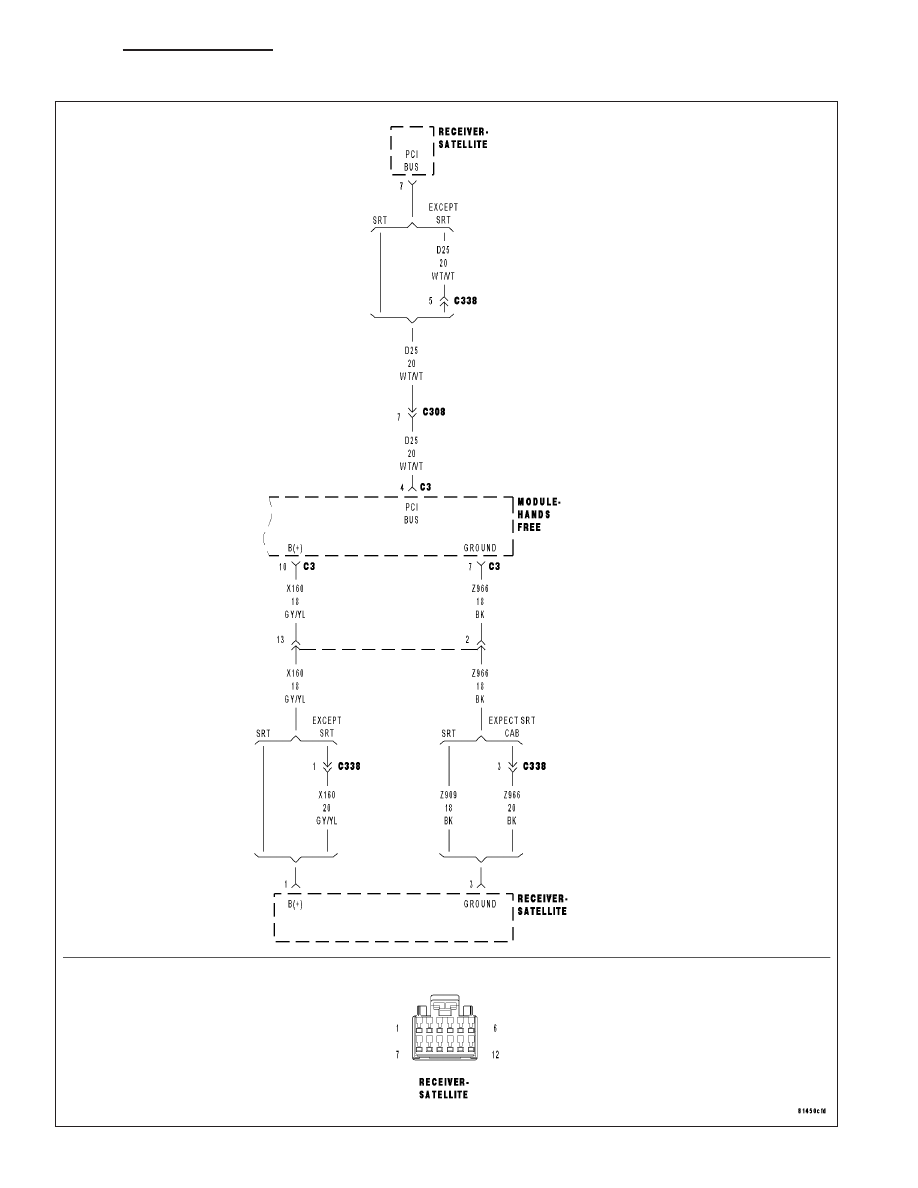

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(Z909) (Z966) GROUND CIRCUIT OPEN

(X160) B+ CIRCUIT OPEN

(D25) PCI BUS CIRCUIT OPEN

SATELLITE RECEIVER

Diagnostic Test

1.

ESTABLISH COMMUNICATIONS WITH THE RADIO

Turn the ignition on.

NOTE: Ensure there is PCI bus communication with other modules. If not, refer to the PCI Bus Communi-
cation Failure symptom and repair as necessary.
With the DRB, attempt to communicate with the radio.

With the DRB, attempt to communicate with the Hands Free Module (if equipped).

Was the DRB able to I/D or communicate with either module?

Yes

>> Go To 2

No

>> Refer to the table of contents and perform the related symptom.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1.)

2.

(Z909) (Z966) GROUND CIRCUIT OPEN

Turn the ignition off.

Disconnect the Satellite Receiver harness connectors.

NOTE: The Satellite Receiver circuits pass thru the Hands Free
Module (if equipped) or the Radio. Ensure all connections are
proper. Refer to the wiring diagrams for additional information.

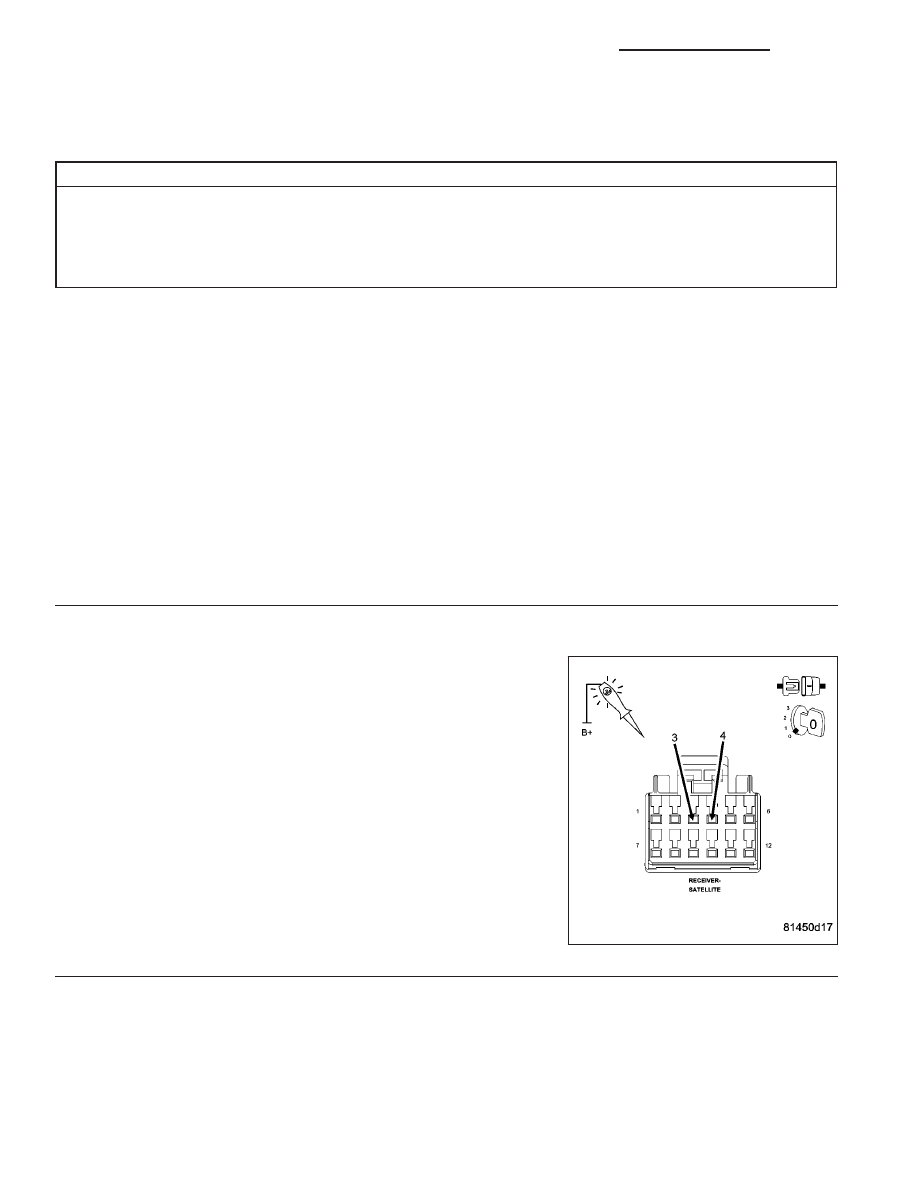

Using a 12-volt test light connected to 12-volts, probe each (Z909) and
(Z966) ground circuit.

Is the test light illuminated for each circuit?

Yes

>> Go To 3

No

>> Repair the (Z909) or (Z966) Ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

8E - 78

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

DR/DH

*NO RESPONSE FROM SATELLITE RECEIVER (CONTINUED)

3.

(X160) B+ CIRCUIT OPEN

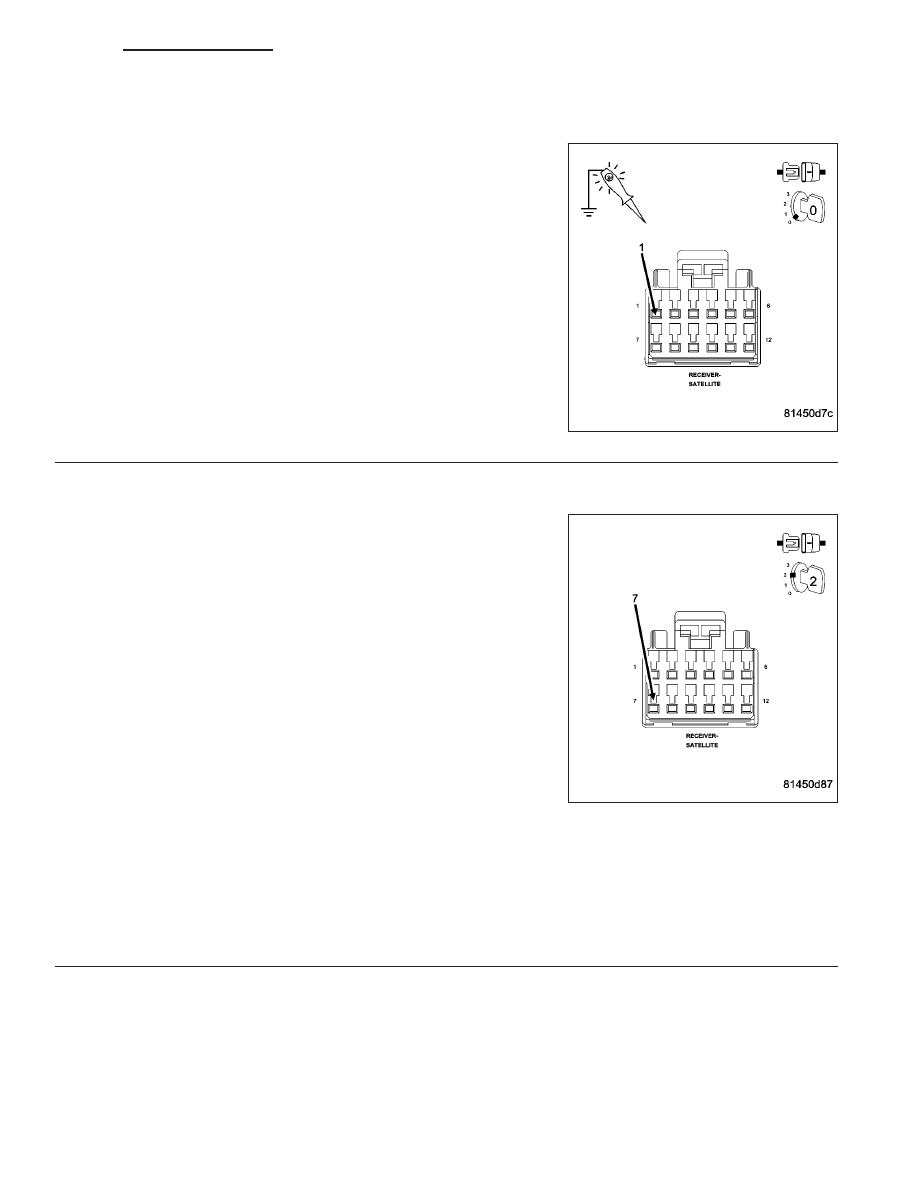

Using a 12-volt test light connected to ground, probe the (X160) B+
circuit.

Is the test light illuminated?

Yes

>> Go To 4

No

>> Repair the (X160) B+ circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

4.

(D25) PCI BUS CIRCUIT OPEN

Turn the ignition on.

Use Scope input cable CH7058, Cable to Probe adapter CH7062, and
the red and black test probes.

Connect the scope input cable to the channel one connector on the
DRB. Attach the red and black leads and the cable to probe adapter to
the scope input cable.

With the DRBIII

T

select Pep Module Tools.

Select lab scope.

Select Live Data.

Select 12 volt square wave.

Press F2 for Scope.

Press F2 and use the down arrow to set voltage range to 20 volts.
Press F2 again when complete.

Connect the Black lead to the chassis ground. Connect the Red lead
to the PCI Bus circuit in the Satellite Receiver connector.

Observe the voltage display on the DRB Lab Scope.

Does the voltage pulse from 0 to approximately 7.5 volts?

Yes

>> Replace the Satellite Receiver in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1.)

No

>> Repair the (D25) PCI Bus circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1.)
