CONDITION

POSSIBLE CAUSES

CORRECTION

NO/POOR TAPE
OPERATION

1. Tape damaged.

1. Insert known good tape and test operation.

2. Foreign objects behind
tape door.

2. Remove foreign objects and test operation.

3. Cassette tape head dirty.

3. Clean head with Mopar Cassette Head
Cleaner.

4. Radio inoperative.

4. Refer to appropriate Diagnostic Service
inoperative.

NO COMPACT DISC
OPERATION

1. CD damaged.

1. Insert known good CD and test operation.

2. Foreign material on CD.

2. Clean CD and test operation.

3. Condensation on CD or
optics.

3. Allow temperature of vehicle interior to stabilize
and test operation.

4. Radio inoperative.

4. Refer to appropriate Diagnostic Service
information.

AMPLIFIER

DESCRIPTION

The optional Infinity premium speaker system includes a separate Infinity audio power amplifier. The amplifier is an
eight-channel unit rated at 368 total output watts. The amplifier is located behind the glove box. If equipped, an
additional amplifier rated at 140 watts is located under the center passenger seat.

OPERATION

The power amplifier electronically increases the frequency response of the normal audio signal output from the radio
amplifier in order to improve the acoustic performance of the speakers. On vehicles equipped with an amplifier, the
amplifier section of the radio becomes a pre-amplifier.

The amplifier receives audio signal inputs for speaker channels from the radio, then sends amplified audio outputs
through six separate channels with dedicated feed and return circuits to the individual speakers.

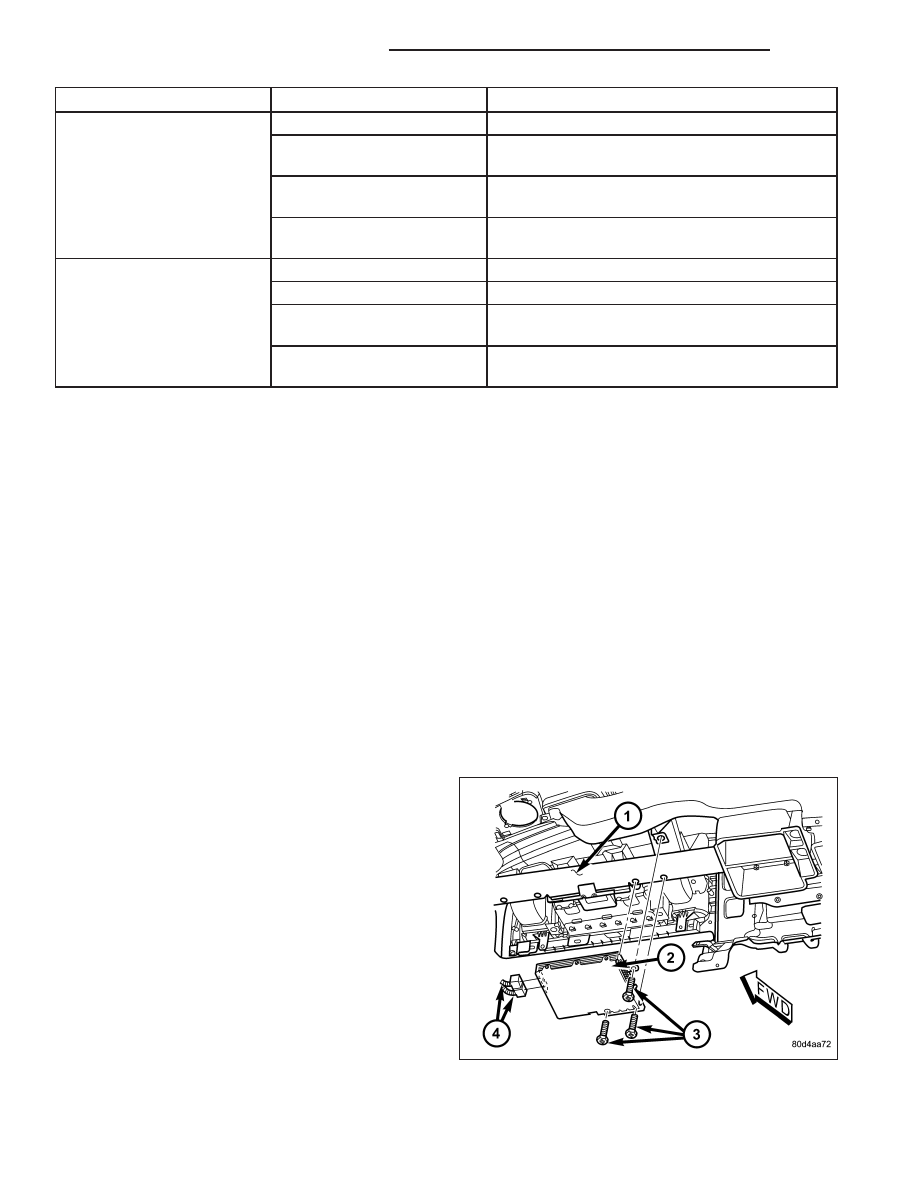

REMOVAL

INSTRUMENT PANEL MOUNTED

1. Disconnect and isolate the battery negative cable.

2. Remove glove box (Refer to 23 - BODY/INSTRU-

MENT PANEL/GLOVE BOX - REMOVAL).

3. Remove instrument panel center bezel (Refer to 23

-

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL CENTER BEZEL - REMOVAL).

4. Remove instrument panel lower right center bezel

(Refer to 23 - BODY/INSTRUMENT PANEL/IP
LOWER RIGHT CENTER BEZEL - REMOVAL).

5. Disconnect electrical harness connector (4) from

amplifier (2)

6. Remove mounting bolts (3) and amplifier.

8A - 54

AUDIO - SERVICE INFORMATION

DR/DH

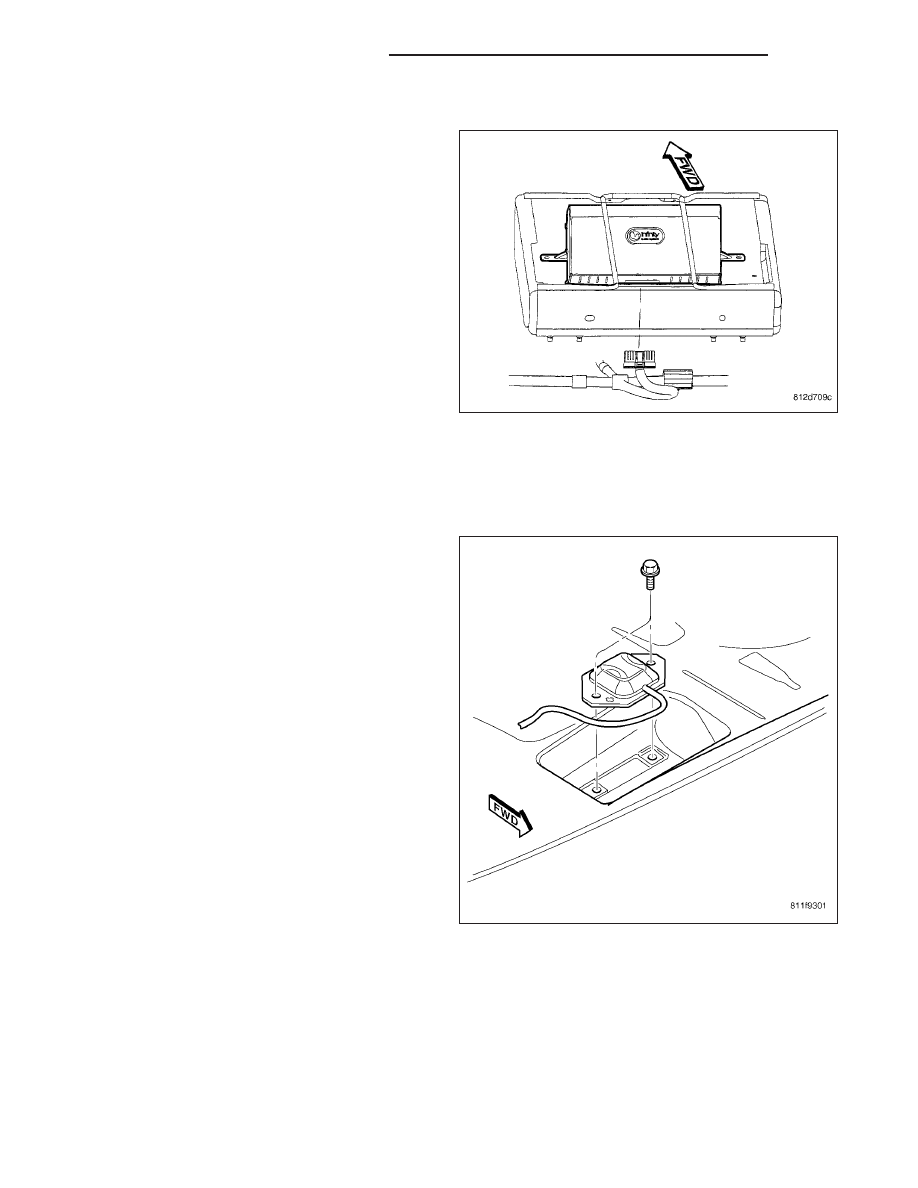

CENTER SEAT MOUNTED

1. Disconnect and isolate the battery negative cable.

2. Raise center seat cushion to access amplifier.

3. Remove mounting fasteners.

4. Disconnect

electrical

harness

connector

and

remove amplifier.

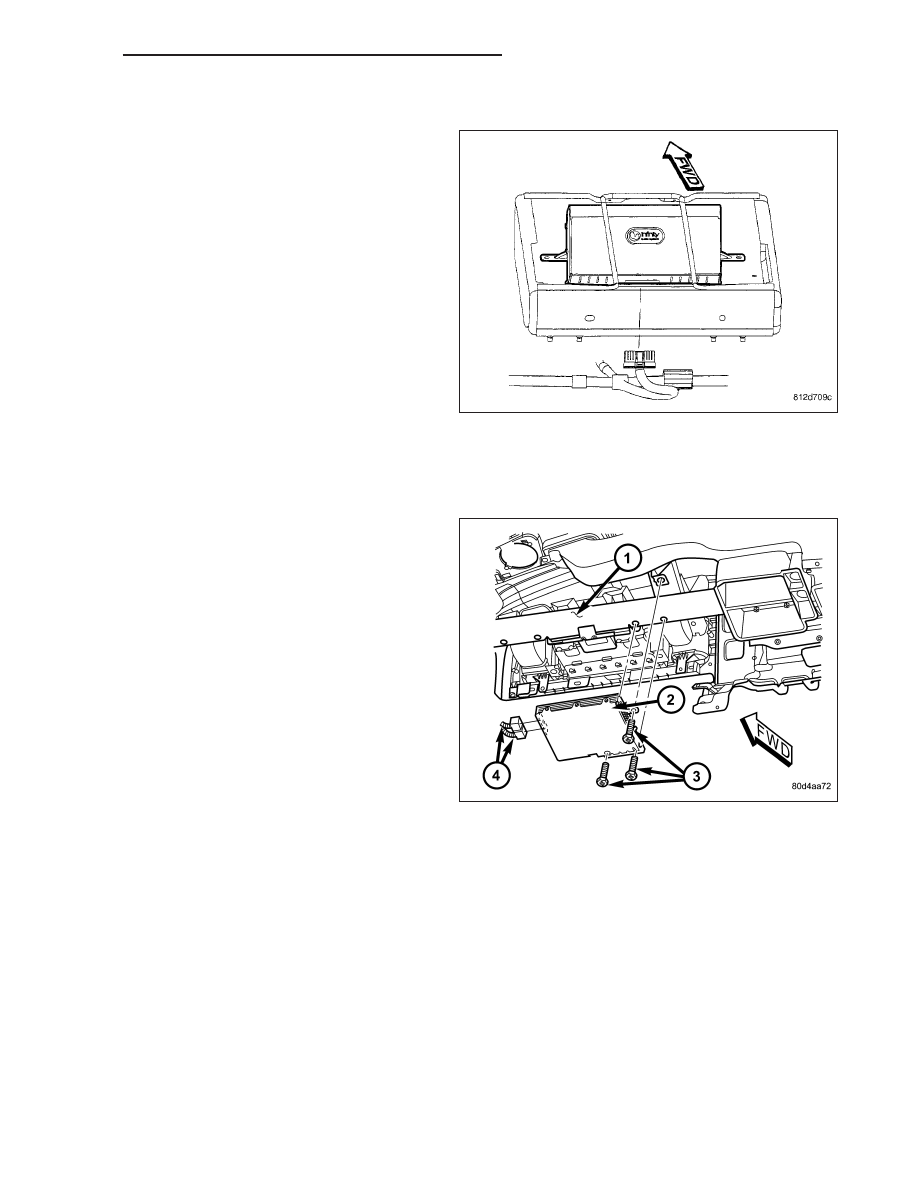

INSTALLATION

INSTRUMENT PANEL MOUNTED

1. Connect electrical harness connector (4) and install

amplifier (2).

2. Install and tighten mounting bolts (3).

3. Install instrument panel lower right center bezel

(Refer to 23 - BODY/INSTRUMENT PANEL/IP
LOWER RIGHT CENTER BEZEL - INSTALLA-
TION).

4. Install instrument panel center bezel (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL CENTER BEZEL - INSTALLATION).

5. Install glove box (Refer to 23 - BODY/INSTRU-

MENT PANEL/GLOVE BOX - INSTALLATION).

6. Connect battery negative cable.

DR/DH

AUDIO - SERVICE INFORMATION

8A - 55

CENTER SEAT MOUNTED

1. Connect electrical harness connector and position

amplifier.

2. Install and tighten mounting fasteners.

3. Lower center seat.

4. Connect battery negative cable.

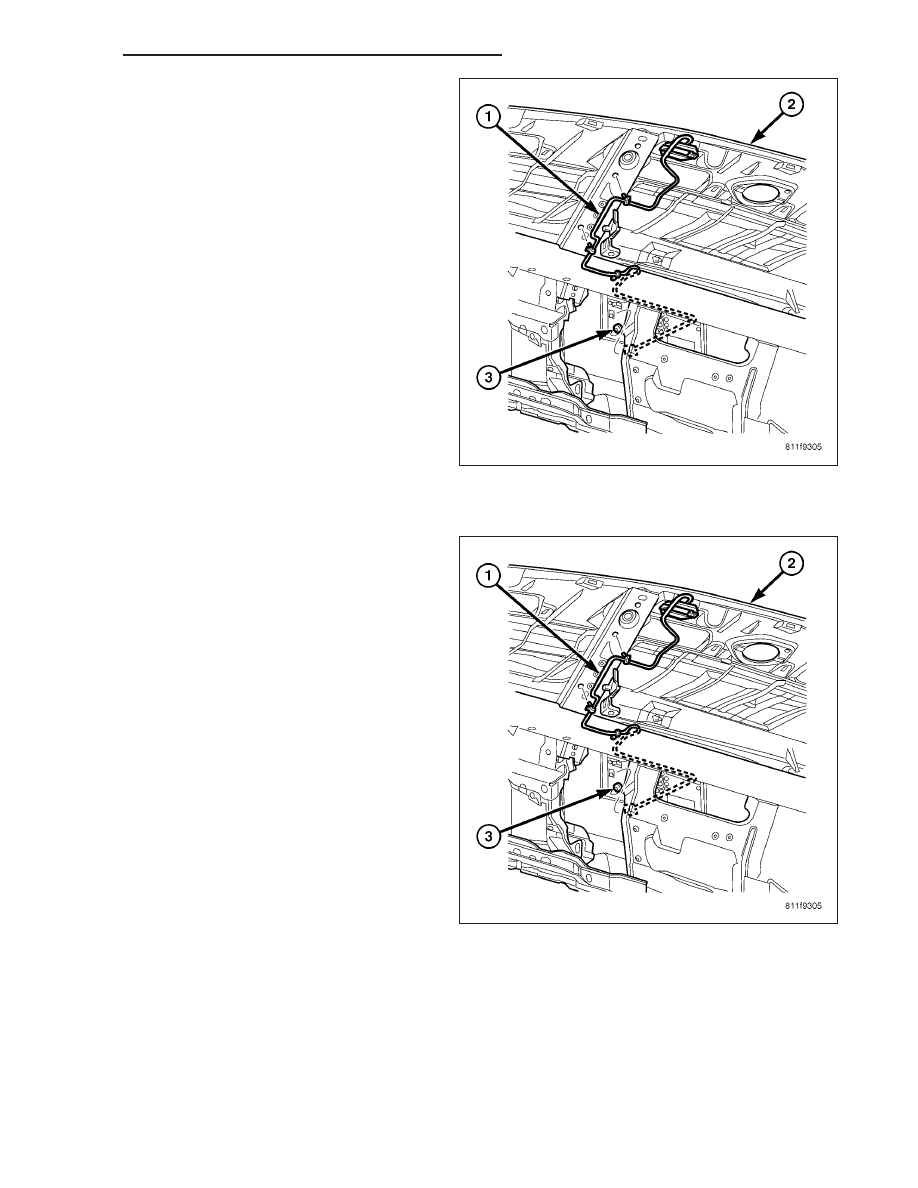

ANTENNA - NAVIGATION

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the instrument panel top cover (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL TOP COVER - REMOVAL).

3. Remove the radio (Refer to 8 - ELECTRICAL/AU-

DIO/RADIO - REMOVAL).

4. Remove the antenna mounting fasteners.

8A - 56

AUDIO - SERVICE INFORMATION

DR/DH

5. Cut each end of the cable (1) and leave remaining

portion in the instrument panel.

INSTALLATION

1. Position new antenna cable to wire harness.

Secure into place.
