Dodge Ram Truck 1500-2500-3500. Manual - part 236

5.9L DIESEL

NOTE: Viscous Fan Drive Fluid Pump Out Require-
ment: After installing a new viscous fan drive,
bring the engine speed up to approximately 2000
rpm and hold for approximately two minutes. This
will ensure proper fluid distribution within the
drive.

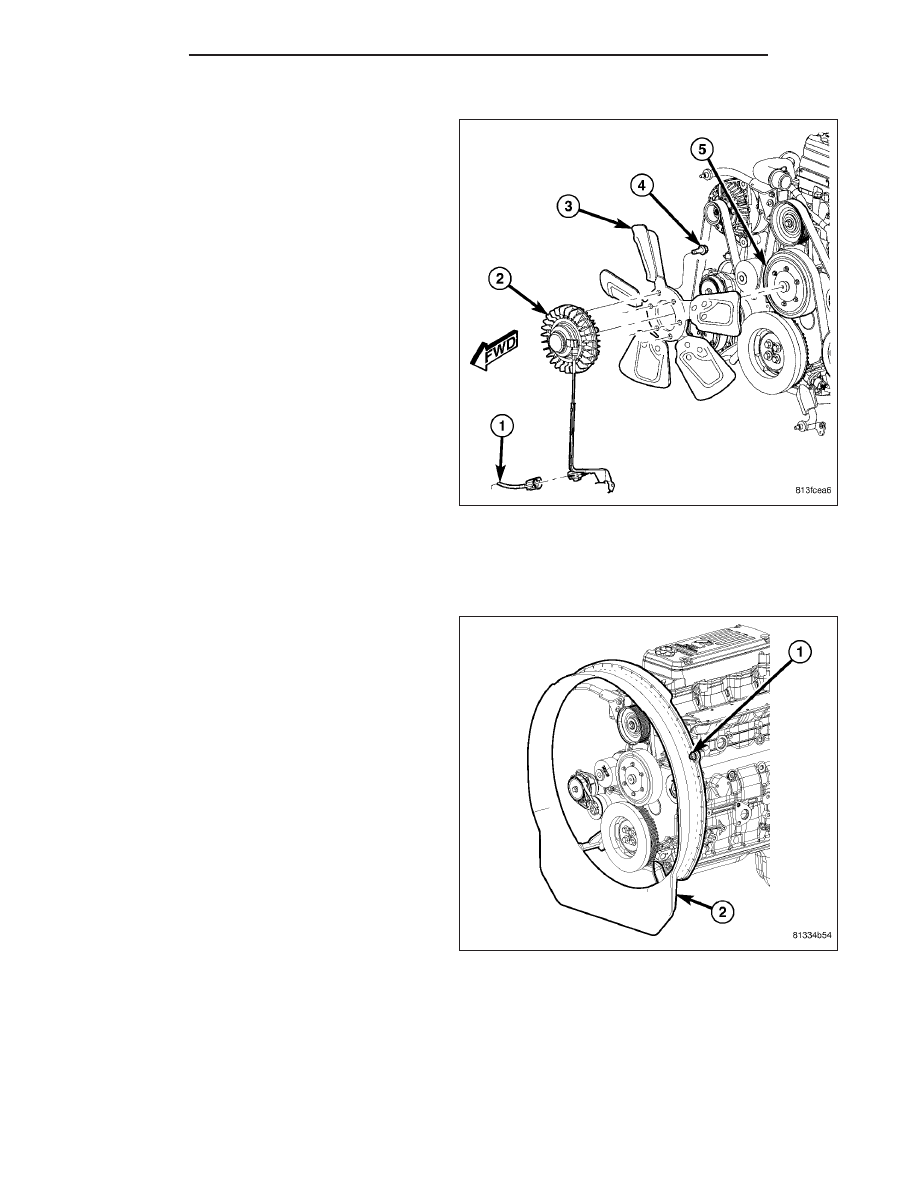

1. Install fan blade assembly to electrically controlled

viscous fan drive. Tighten mounting bolts to 24 N·m
(18 ft. lbs.) torque.

2. Lossen both upper engine mounted fan shroud

brackets.

3. Make sure lower engine mounted fan shroud

bracket bolts are tightened to 24 N·m (18 ft. lbs.).

4. Position fan/fan drive assembly inside fan shroud

and lower into position.

5. Install the viscous fan drive assembly onto fan pul-

ley hub shaft. Tighten mounting nut to 115 N·m (85
ft. lbs.) torque.

6. Install fan drive wire harness support to fan shroud.

7. Install viscous fan wiring bracket onto lower fan

shroud bracket. Tighten nut to 24 N·m (18 ft. lbs.).

8. Install fan shroud onto fan shroud brackets.

9. Connect fan drive wire harness.

10. Install fan shroud to upper engine fan shroud

brackets. Tighten nut finger tight.

11. Tighten upper engine fan shroud bracket bolts to

24 N·m (18 ft. lbs.).

12. Tighten four fan shroud bracket nuts to 24 N·m

(18 ft. lbs.).

13. Make sure of fan tip clearance all the way around

inside of fan shroud.

14. Connect the battery negative cables.

7 - 50

ENGINE

DR/DH

8.3L ENGINE

1. Position fan motor and shroud assembly in vehicle.

2. Install the mounting bolts. Tighten bolts to 10 N·m

(98 in. lbs.)

3. Install coolant recovery bottle.

4. Raise vehicle.

5. Connect fan solenoid electrical connector.

6. Install pressure line to radiator fan motor. Tighten

fitting to 47 N·m (35 ft. lbs.).

7. Install return line to radiator fan motor. Tighten fit-

ting to 29 N·m (21 ft. lbs.)

8. Lower vehicle.

9. Fill cooling system (Refer to 7 - COOLING - STAN-

DARD PROCEDURE).

10. Connect negative battery cable.

11. Fill power steering system (Refer to 19 - STEER-

ING/PUMP - STANDARD PROCEDURE).

DR/DH

ENGINE

7 - 51

HEATER-ENGINE BLOCK

DESCRIPTION

WARNING: DO NOT OPERATE ENGINE UNLESS
BLOCK

HEATER

CORD

HAS

BEEN

DISCON-

NECTED FROM POWER SOURCE AND SECURED
IN

PLACE.

THE

POWER

CORD

MUST

BE

SECURED IN ITS RETAINING CLIPS AND ROUTED
AWAY FROM EXHAUST MANIFOLDS AND MOVING
PARTS.

An optional engine block heater is available with all
models. The heater is equipped with a power cord.
The cord is attached to an engine compartment com-
ponent with tie-straps. The heater warms the engine
providing easier engine starting and faster warm-up in
low temperatures. The heater is mounted in a core
hole of the engine cylinder block in place of a freeze
plug with the heating element immersed in engine

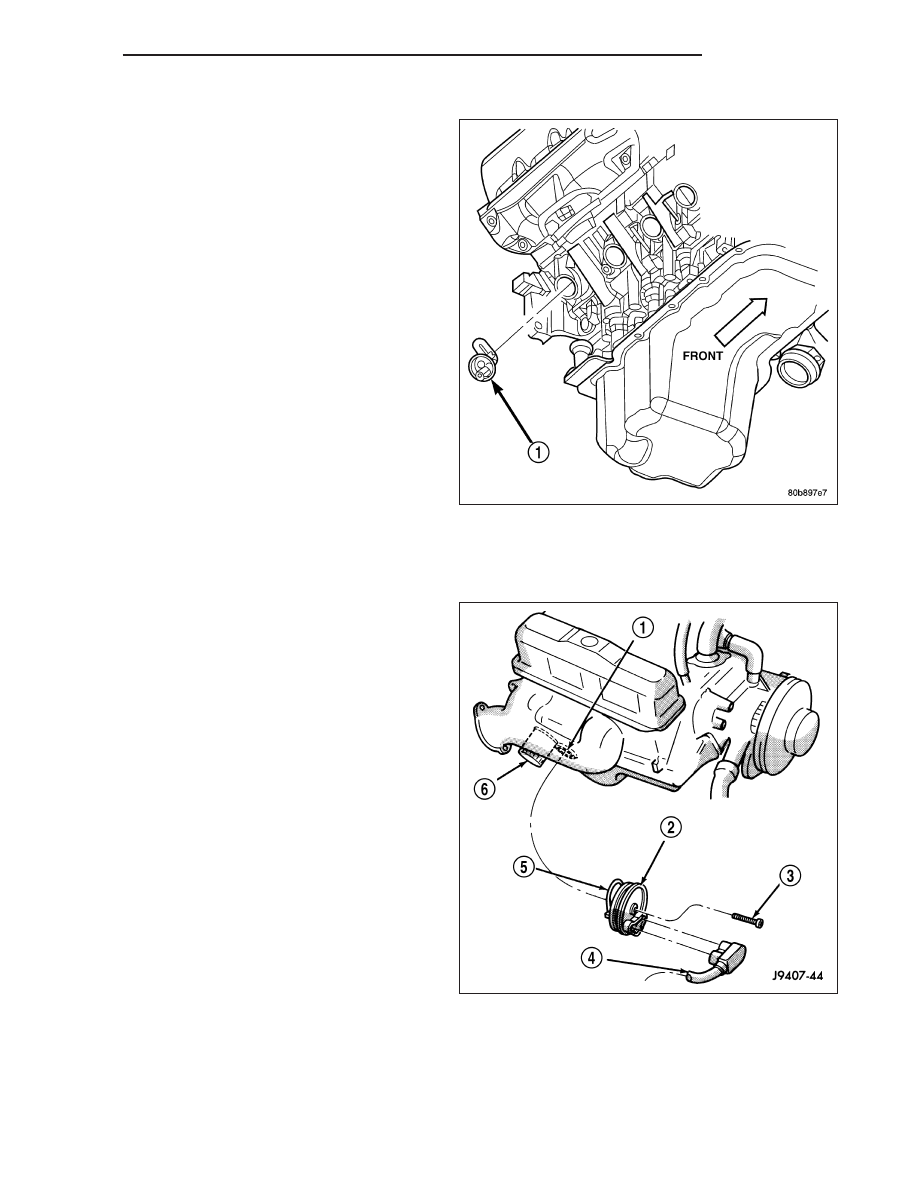

coolant. The 3.7L/4.7L gas powered engines have the
block heater located to the rear on the right side of the
engine.

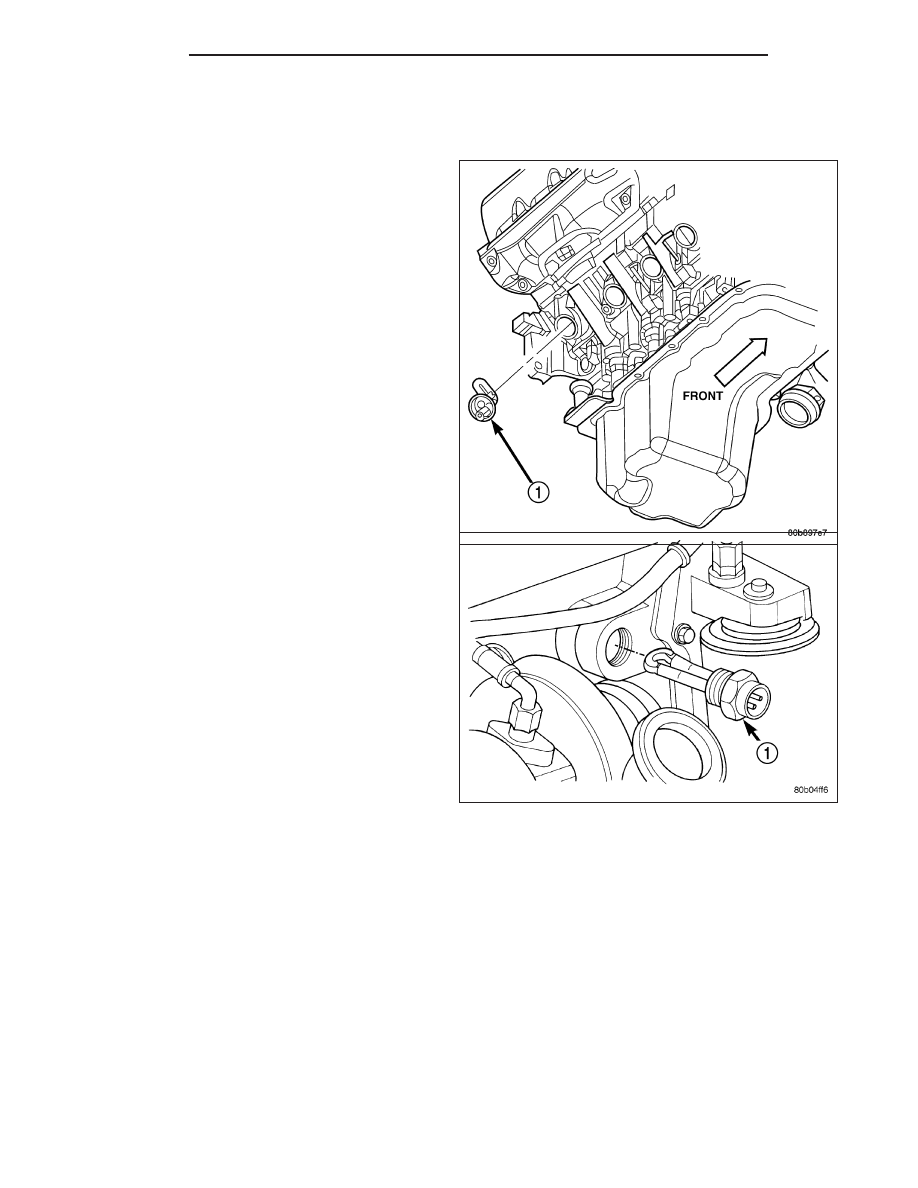

The 5.9L diesel engine has the block heater located
on the right side of the engine below the exhaust
manifold next to the oil cooler (1).

OPERATION

The heater warms the engine coolant providing easier engine starting and faster warm-up in low temperatures. Con-
necting the power cord to a grounded 110-120 volt AC electrical outlet with a grounded three wire extension cord
provides the electricity needed to heat the element.

7 - 52

ENGINE

DR/DH

DIAGNOSIS AND TESTING - ENGINE BLOCK HEATER

If the unit does not operate, possible causes can be
either the power cord or the heater element. Test the
power cord for continuity with a 110-volt voltmeter or
110-volt test light. Test heater element continuity with
an ohmmeter or a 12-volt test light.

CAUTION: To prevent damage, the power cord
must be secured in it’s retainer clips and away
from any components that may cause abrasion or
damage, such as linkages, exhaust components,
etc.

REMOVAL

GAS ENGINES

1. Disconnect the battery negative cable.

2. Drain the coolant (Refer to 7 - COOLING - STAN-

DARD PROCEDURE).

3. Remove the power cord from the heater by unplug-

ging.

4. Loosen (but do not completely remove) the screw

at center of block heater.

5. Remove the block heater by carefully prying from

side-to-side. Note the direction of the heating ele-
ment coil (up or down). The element coil must be
installed correctly to prevent damage.
