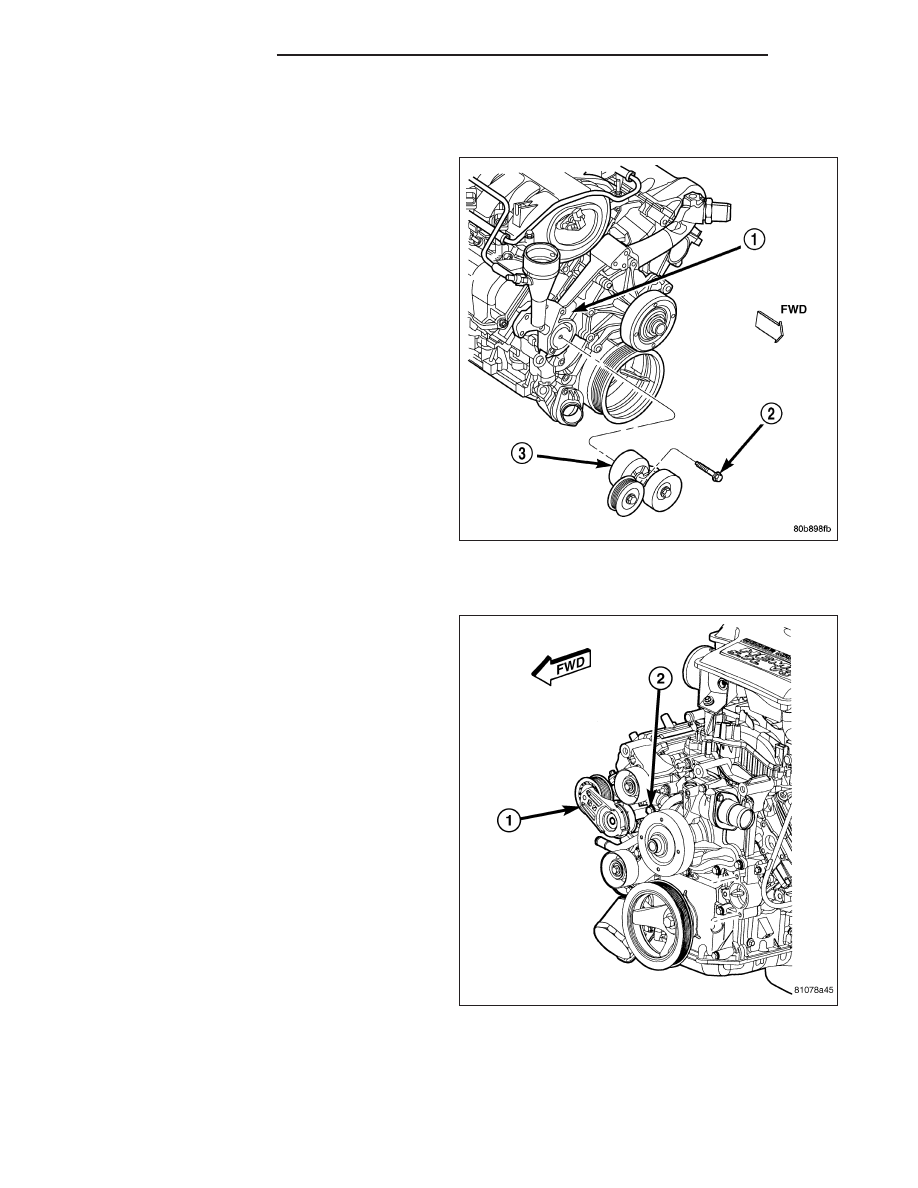

REMOVAL

3.7L/4.7L ENGINE

On

3.7L and

4.7L engines,

the

tensioner

is

equipped with an indexing tang on back of ten-
sioner and an indexing stop on tensioner housing.
If a new belt is being installed, tang must be
within approximately 24 mm (.94 inches) of index-
ing stop. Belt is considered new if it has been
used 15 minutes or less.

If the above specification cannot be met, check for:

•

The wrong belt being installed (incorrect length/
width)

•

Worn bearings on an engine accessory (A/C
compressor, power steering pump, water pump,
idler pulley or generator)

•

A pulley on an engine accessory being loose

•

Misalignment of an engine accessory

•

Belt incorrectly routed.

NOTE: A used belt should be replaced if tensioner
indexing arrow has moved to the minimum tension
indicator. Tensioner travel stops at this point.

1. Remove accessory drive belt (Refer to 7 - COOL-

ING/ACCESSORY DRIVE/DRIVE BELTS - REMOVAL).

2. Remove tensioner assembly from mounting bracket.

WARNING: BECAUSE OF HIGH SPRING PRESSURE, DO NOT ATTEMPT TO DISASSEMBLE AUTOMATIC
TENSIONER. UNIT IS SERVICED AS AN ASSEMBLY EXCEPT FOR PULLEY ON TENSIONER.

3. Remove pulley bolt. Remove pulley from tensioner.

5.7L ENGINE

1. Remove accessory drive belt (Refer to 7 - COOL-

ING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

2. Remove tensioner and mounting bracket.

3. Remove the tensioner assembly from the mounting

bracket.

7 - 26

ACCESSORY DRIVE

DR/DH

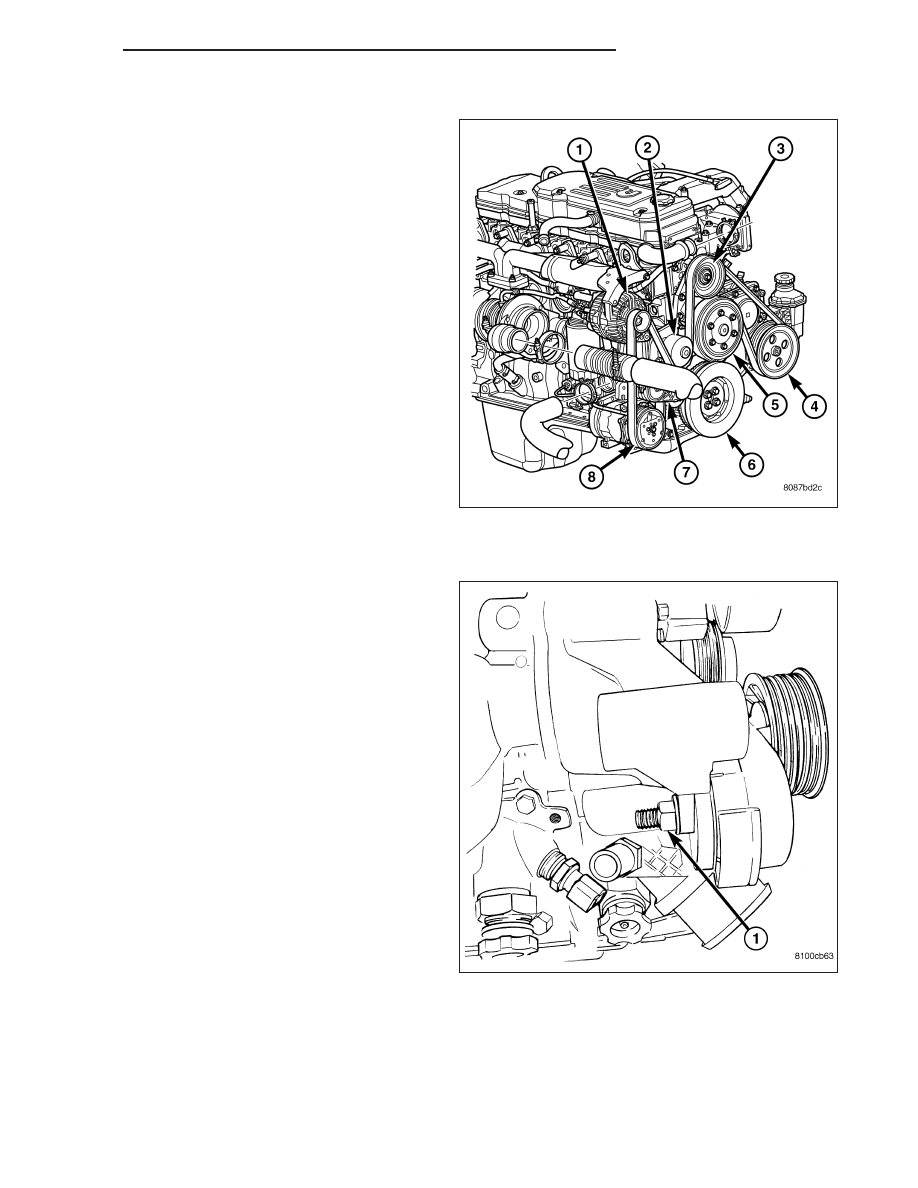

5.9L DIESEL

WARNING: BECAUSE OF HIGH SPRING PRES-
SURE,

DO

NOT ATTEMPT

TO

DISASSEMBLE

AUTOMATIC TENSIONER. UNIT IS SERVICED AS
AN ASSEMBLY.

1. Remove accessory drive belt (Refer to 7 - COOL-

ING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

2. Remove tensioner mounting bolt and remove ten-

sioner (7).

8.3L ENGINE

1. Remove the air intake tube between intake mani-

fold and air filter assembly (Refer to 9 - ENGINE/
AIR INTAKE SYSTEM/AIR CLEANER ELEMENT -
REMOVAL).

2. Release the belt tension by rotating the tensioner

counterclockwise with a 15 mm wrench on the
tensioner pulley bolt. Rotate belt tensioner until belt
can be removed from pulleys.

3. Remove accessory drive belt.

4. Gently release tensioner.

5. Remove tensioner mounting nut.

DR/DH

ACCESSORY DRIVE

7 - 27

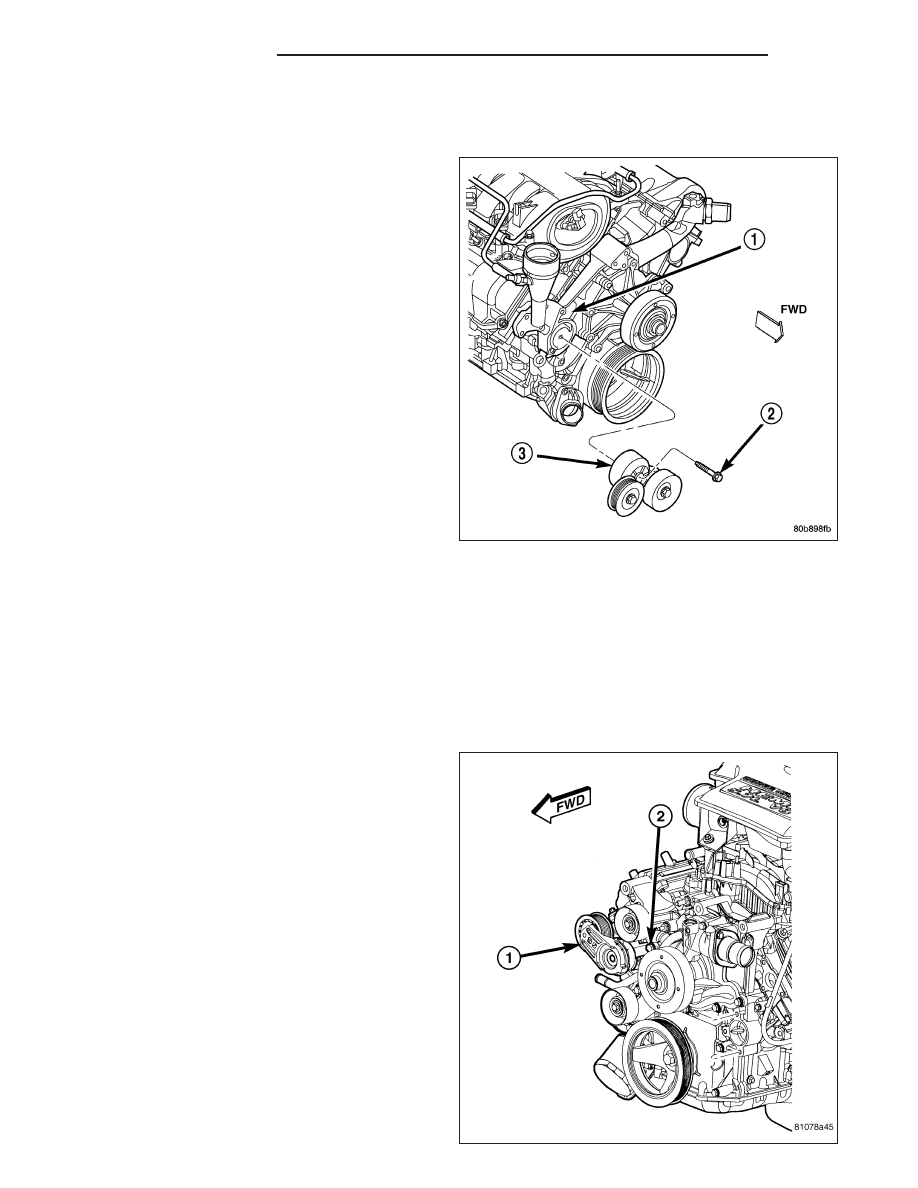

INSTALLATION

3.7L/4.7L ENGINE

1. Install pulley and pulley bolt to tensioner. Tighten

bolt to 61 N·m (45 ft. lbs.) torque.

2. An indexing slot is located on back of tensioner.

Align this slot to the head of the bolt on the front
cover. Install the mounting bolt. Tighten bolt to 41
N·m (30 ft. lbs.).

3. Install accessory drive belt (Refer to 7 - COOLING/

ACCESSORY DRIVE/DRIVE BELTS - INSTALLA-
TION).

4. Check belt indexing marks.

5.7L ENGINE

1. Install tensioner on to the mounting bracket.

Tighten bolt to 41 N·m (30 ft. lbs.).

2. Install tensioner and bracket assembly

3. Install accessory drive belt (Refer to 7 - COOLING/

ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

7 - 28

ACCESSORY DRIVE

DR/DH

5.9L DIESEL

1. Install tensioner assembly (7) to water inlet bracket.

A dowel is located on back of tensioner. Align this
dowel to hole in tensioner mounting bracket.
Tighten bolt to 43 N·m (32 ft. lbs.) torque.

2. Install drive belt (Refer to 7 - COOLING/ACCES-

SORY DRIVE/DRIVE BELTS - INSTALLATION).

8.3L ENGINE

NOTE: When installing accessory drive belt onto
pulleys, make sure that belt is properly routed and
all V-grooves make proper contact with pulleys.

1. Install tensioner and mounting nut. Torque mount-

ing nut to 41 N·m (30 ft. lbs.).

2. Install accessory drive belt (Refer to 7 - COOLING/

ACCESSORY DRIVE/DRIVE BELTS - INSTALLA-
TION).

3. Install the air intake tube between intake manifold

and air filter assembly.

DR/DH

ACCESSORY DRIVE

7 - 29
