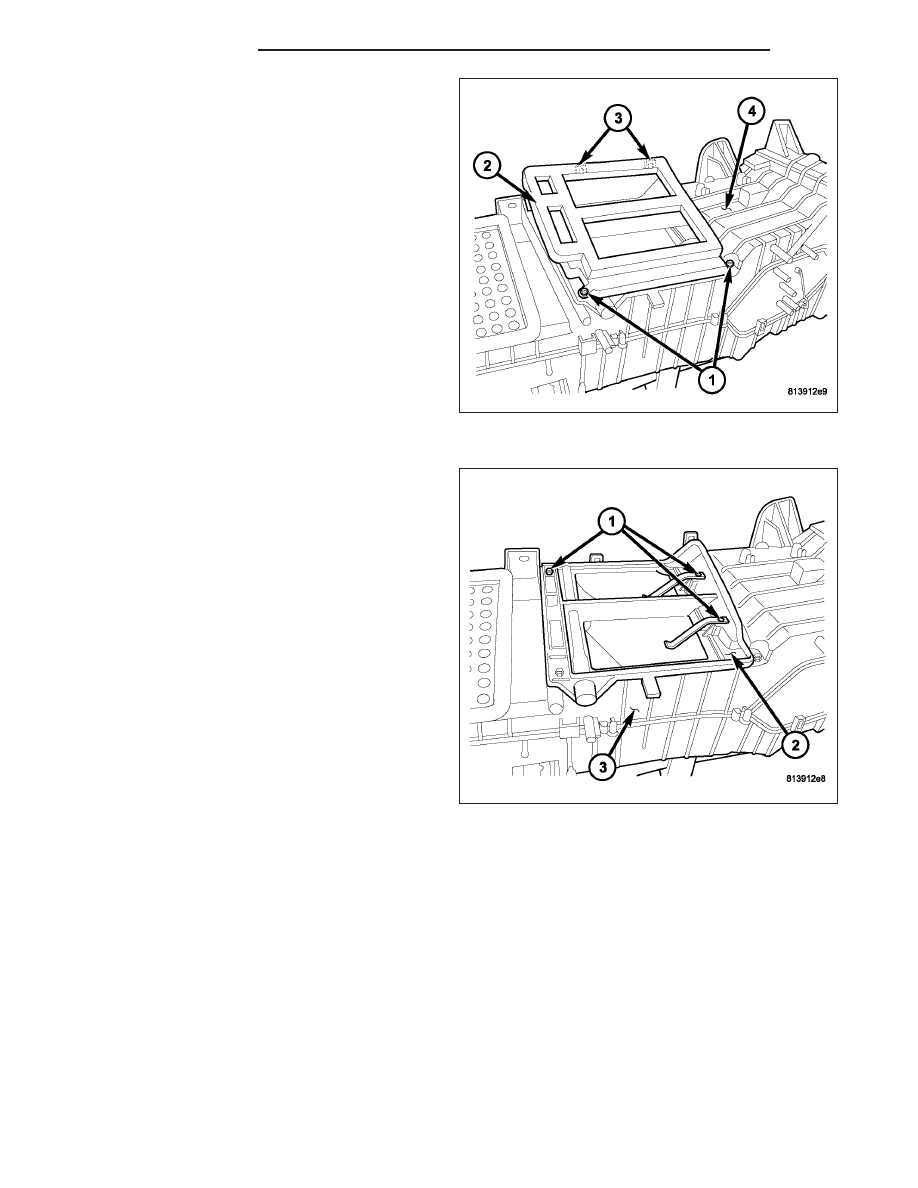

10. Remove the two screws (1) that secure the panel/

floor door outlet (2) to the top of the HVAC hous-
ing (4).

NOTE: If the foam seal on the panel/floor door out-
let is deformed or damaged, it must be replaced.

11. Release the two retaining tabs (3) that secure the

panel/floor door outlet to the front of the HVAC
housing and remove the door outlet.

12. Remove the three screws (1) that secure the pan-

el/floor door assembly (2) to the top of the HVAC
housing (3) and remove the door assembly.

24 - 248

DISTRIBUTION

DR/DH

13. To remove the panel/floor-air doors (1) from the

panel/floor door plate (2), first carefully release
the retaining tabs of actuator coupler (3) located
on the inside surface of the door plate and pull
the actuator coupler out of the pivot shaft of the
panel/floor-air doors.

NOTE: If the seals on the air doors is deformed or
damaged, the air doors must be replaced.

14. Remove the panel/floor-air doors from the panel/

floor door plate.

NOTE: If the foam seal for the heater core tubes is
deformed or damaged, the seal must be replaced.

15. Remove the foam seal from the heater core

tubes.

16. If equipped with the dual zone heating-A/C sys-

tem, remove the linkage rod (4) to gain access to
the heater core (3).

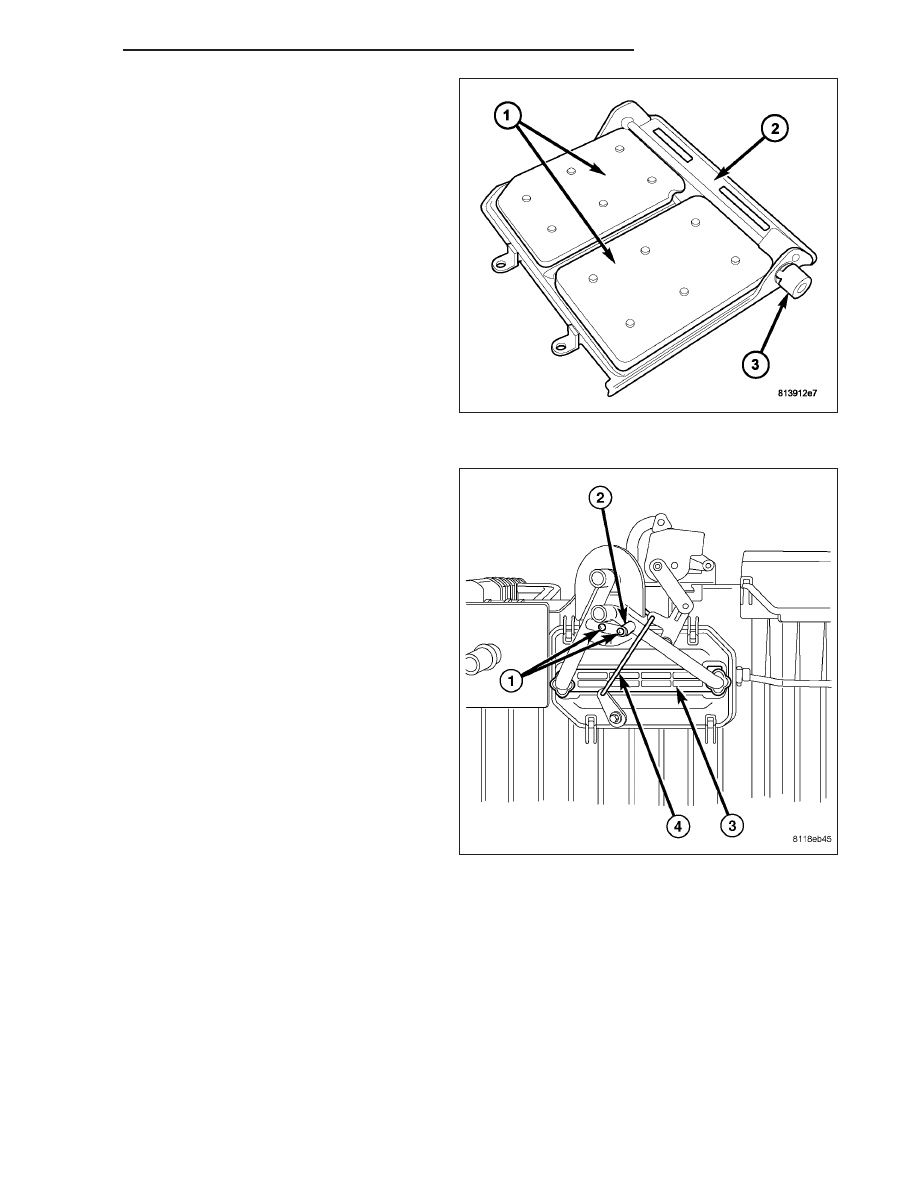

17. Remove the two screws (1) that secure the heater

core tube bracket (2) to the HVAC housing and
remove the bracket.

18. Carefully pull the heater core out of the front of

the HVAC housing.

19. Inspect all heater core foam seals and replace as

required.

DR/DH

DISTRIBUTION

24 - 249

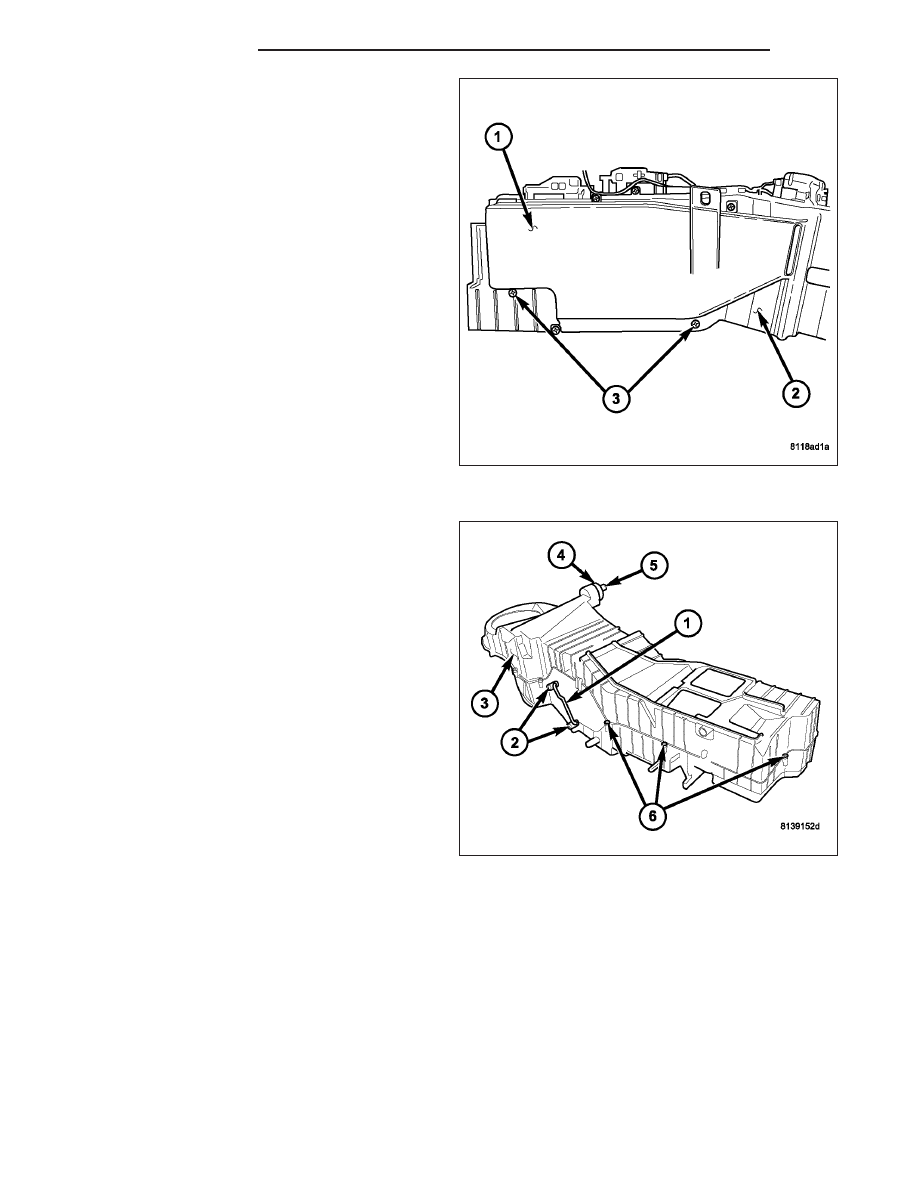

20. Remove the screws (3) that secure the floor dis-

tribution duct (1) to the bottom of the HVAC hous-
ing (2).

21. Remove the floor distribution duct from the HVAC

housing.

22. Carefully disconnect the linkage rod (1) from the

two blend-air door levers (2) located on the back
of the HVAC housing (3).

NOTE: If the foam seal for the evaporator conden-
sate drain tube is deformed or damaged, the seal
must be replaced.

23. Remove the foam seal (4) from the evaporator

condensate drain tube (5).

24. Remove the fifteen screws (6) that secure the

upper and lower HVAC housing halves together
and separate the housing halves.

24 - 250

DISTRIBUTION

DR/DH

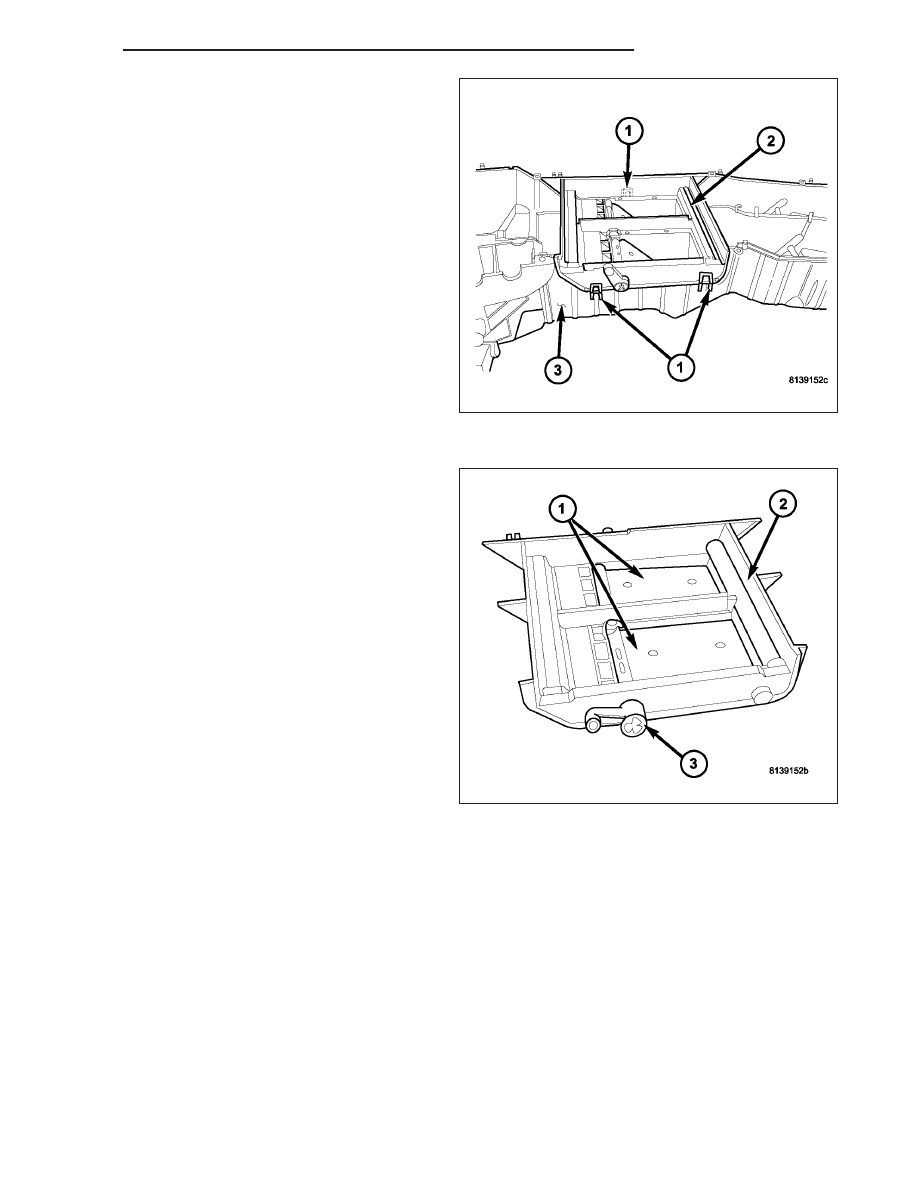

25. Release the three retaining tabs (1) that secure

the lower blend door assembly (2) to the lower
half of the HVAC housing (3) and remove the door
assembly.

26. Release the three retaining tabs that secure the

upper blend door assembly to the upper half of
the

HVAC

housing

and

remove

the

door

assembly.

27. To remove the blend-air doors (1) from each

blend door plate (2), first carefully release the
retaining tabs of actuator coupler (3) located on
the inside surface of the door plate being serviced
and pull the actuator coupler out of the pivot shaft
of the blend-air doors.

NOTE: If the seals on the air doors is deformed or
damaged, the air doors must be replaced.

28. Remove the blend-air doors from the blend door

plates.
