*BLOWER SPEED DOES NOT CORRESPOND WITH CONTROL SETTING (CONTINUED)

6.

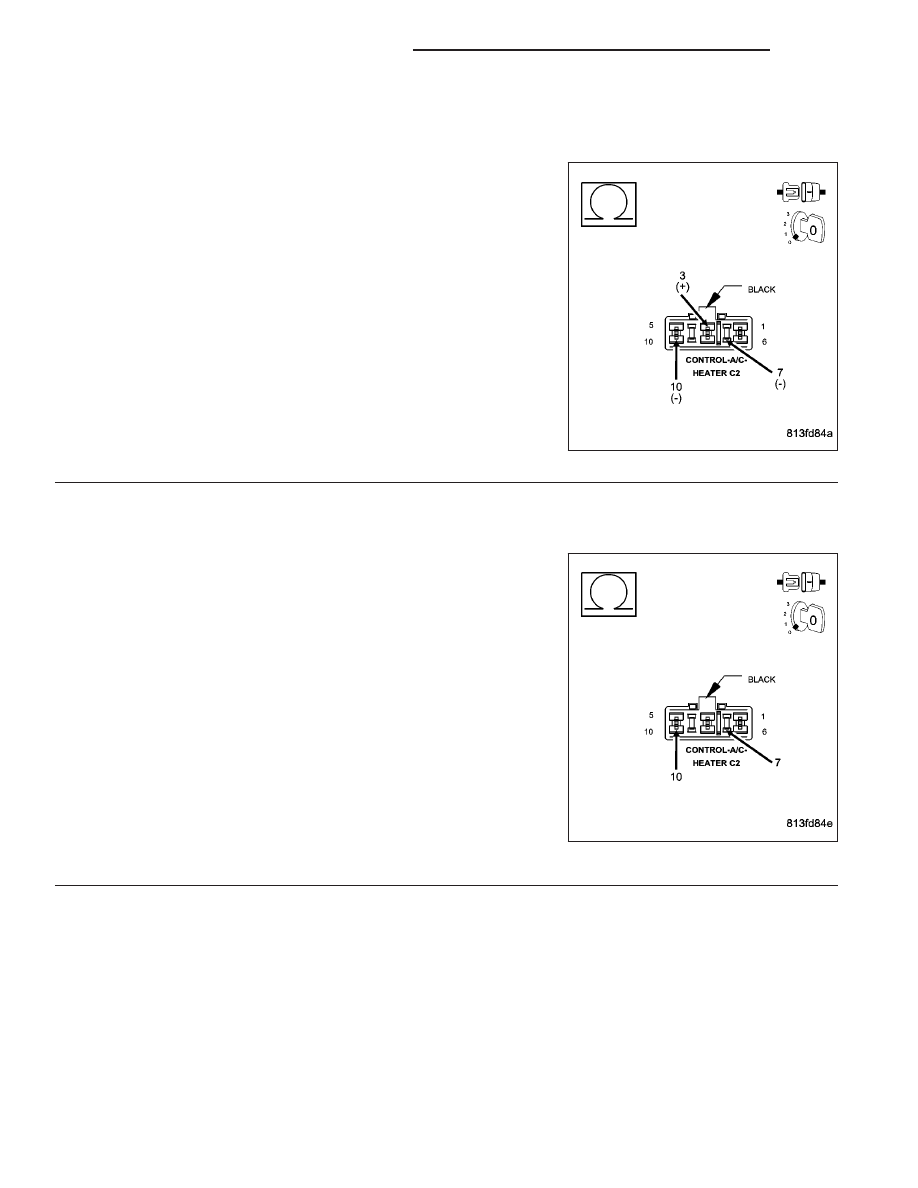

CHECK THE (C73) BLOWER MOTOR M2 DRIVER CIRCUIT FOR A SHORT TO THE (C72) BLOWER
MOTOR M1 DRIVER CIRCUIT & THE (C70) BLOWER MOTOR HIGH DRIVER CIRCUIT

Measure the resistance between the (C73) Blower Motor M2 Driver
circuit and the (C72) Blower Motor M1 Driver circuit and the (C70)
Blower Motor High Driver circuit in the A/C Heater Control C2 harness
connector.

Is the resistance below 10K ohms between the (C73) Blower
Motor M2 Driver circuit and any of the other circuits?

Yes

>> Repair all circuits with a resistance below 10k ohms for a

short to the (C73) Blower Motor M2 Driver circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 7

7.

CHECK THE (C72) BLOWER MOTOR M1 DRIVER CIRCUIT FOR A SHORT TO THE (C70) BLOWER
MOTOR HIGH DRIVER CIRCUIT

Measure the resistance between the (C72) Blower Motor M1 Driver
circuit and the (C70) Blower Motor High Driver circuit in the A/C
Heater Control C2 harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the (C72) Blower Motor M1 Driver circuit for a short

to the (C70) Blower Motor High Driver circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Replace the A/C Heater Control in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

24 - 180

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

*BLOWER SPEED DOES NOT CORRESPOND WITH CONTROL SETTING (CONTINUED)

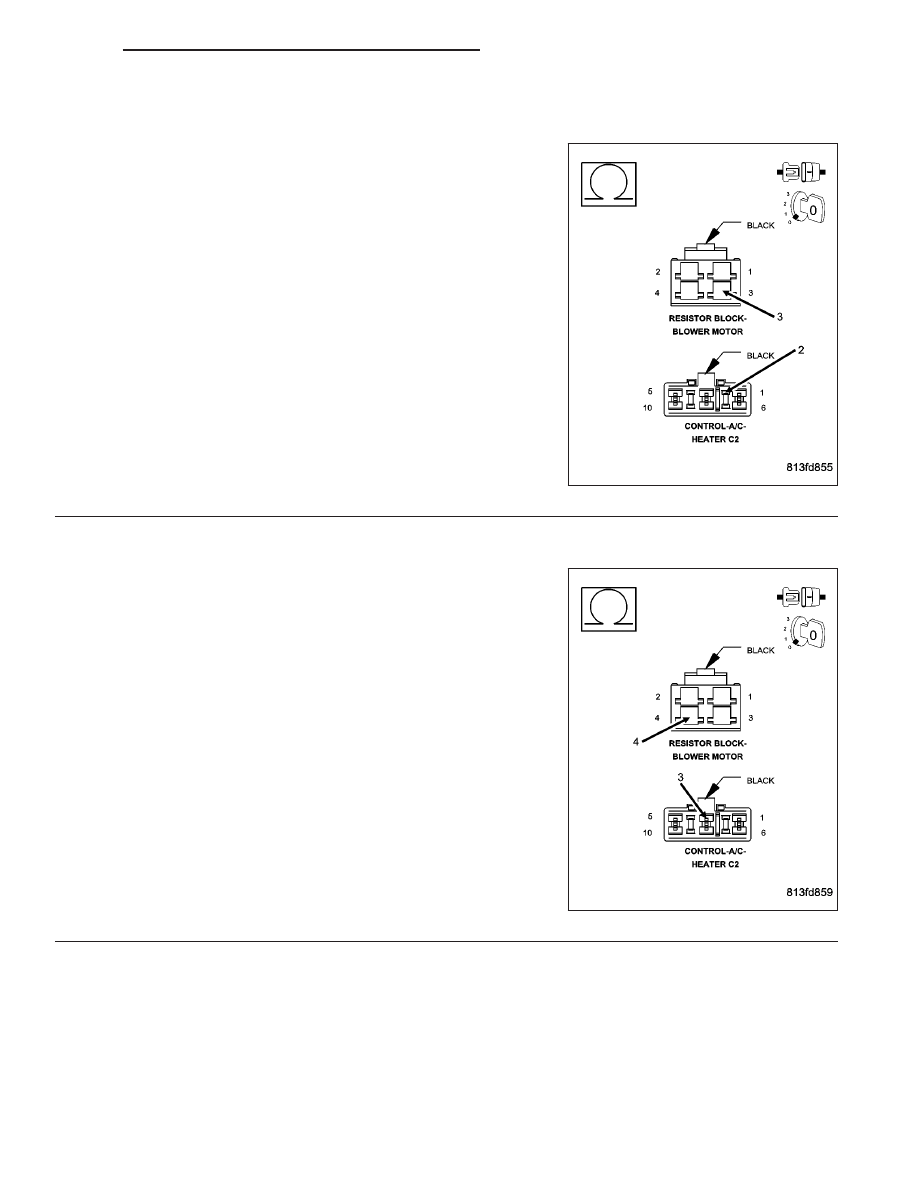

8.

CHECK THE (C71) BLOWER MOTOR LOW DRIVER CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the Blower Motor Resistor Block harness connector.

Measure the resistance of the (C71) Blower Motor Low Driver circuit
between the Blower Motor Resistor Block harness connector and the
A/C Heater Control C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 9

No

>> Repair the (C71) Blower Motor Low Driver circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

9.

CHECK THE (C73) BLOWER MOTOR M2 DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (C73) Blower Motor M2 Driver circuit
between the Blower Motor Resistor Block harness connector and the
A/C Heater Control C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 10

No

>> Repair the (C73) Blower Motor M2 Driver circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 181

*BLOWER SPEED DOES NOT CORRESPOND WITH CONTROL SETTING (CONTINUED)

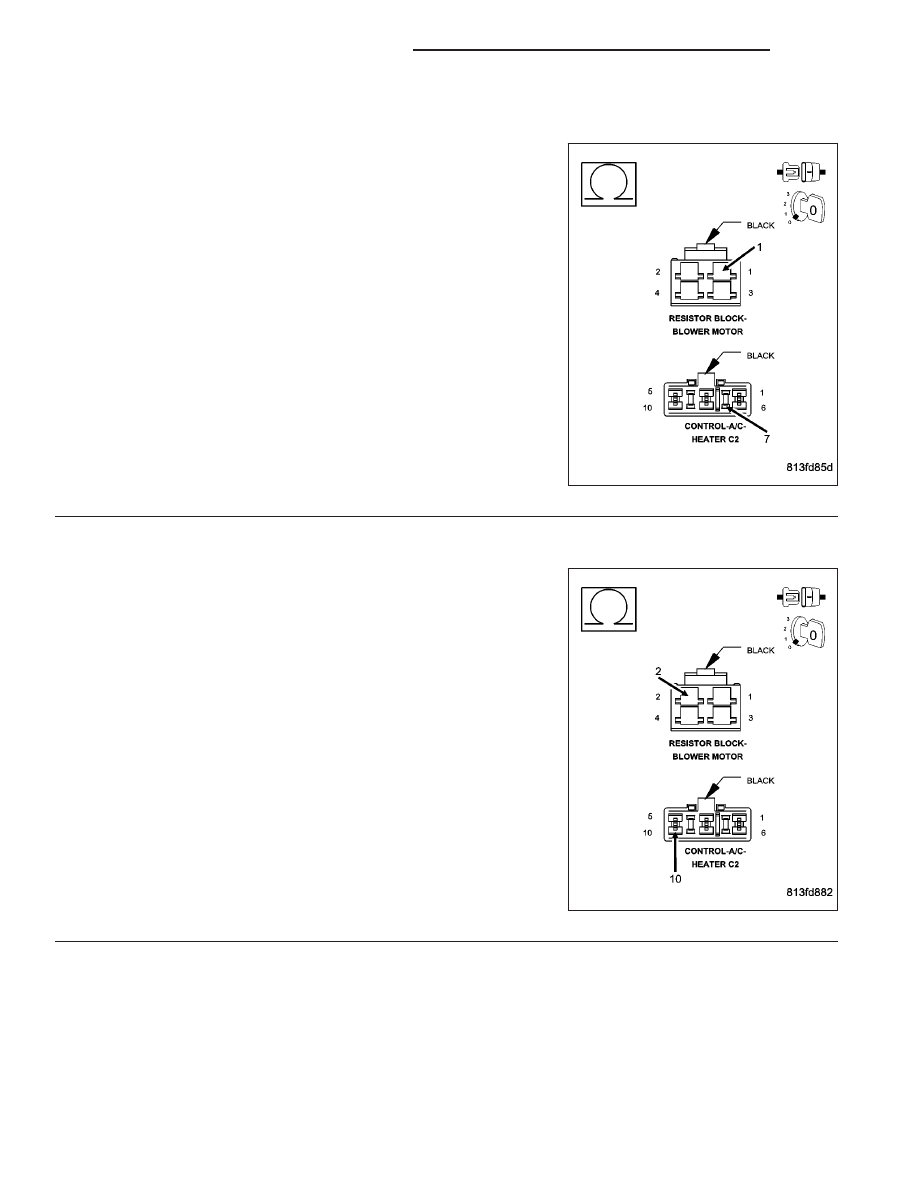

10.

CHECK THE (C72) BLOWER MOTOR M1 DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (C72) Blower Motor M1 Driver circuit
between the Blower Motor Resistor Block harness connector and the
A/C Heater Control C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 11

No

>> Repair the (C72) Blower Motor M1 Driver circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

11.

CHECK THE (C70) BLOWER MOTOR HIGH DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (C70) Blower Motor High Driver circuit
between the Blower Motor Resistor Block harness connector and the
A/C Heater Control C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (C70) Blower Motor High Driver circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Replace the Blower Motor Resistor Block in accordance

with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

24 - 182

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

*EBL STATUS INDICATOR FLASHING

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

Running the HVAC Door Recalibration will cause the EBL status indicator to flash. If recalibration fails, the status
indicator will continue to flash until either the system passes recalibration or the ignition key is cycled. When the
EBL status indicator is flashing, it will not indicate EBL operating status. However, the EBL mode switch will continue
to function normally. When the EBL status indicator is flashing, the A/C status indicator will not function. However,
the A/C mode switch will continue to function normally.

Possible Causes

HVAC DOOR RECALIBRATION FAILED

1.

PERFORM THE HVAC DOOR RECALIBRATION

Turn the ignition on.

With the DRBIII

T

in HVAC, select System Tests and then select HVAC Door Recalibration. Allow the test to run to

completion before proceeding.

Does the DRBIII

T

display: Recalibration Test Passed?

Yes

>> Test Complete.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Diagnose and repair the fault(s). Refer to the Table of Contents in this Section for a complete list of all

HVAC related symptoms.
