ZONE CALIBRATION FAULT (CONTINUED)

4.

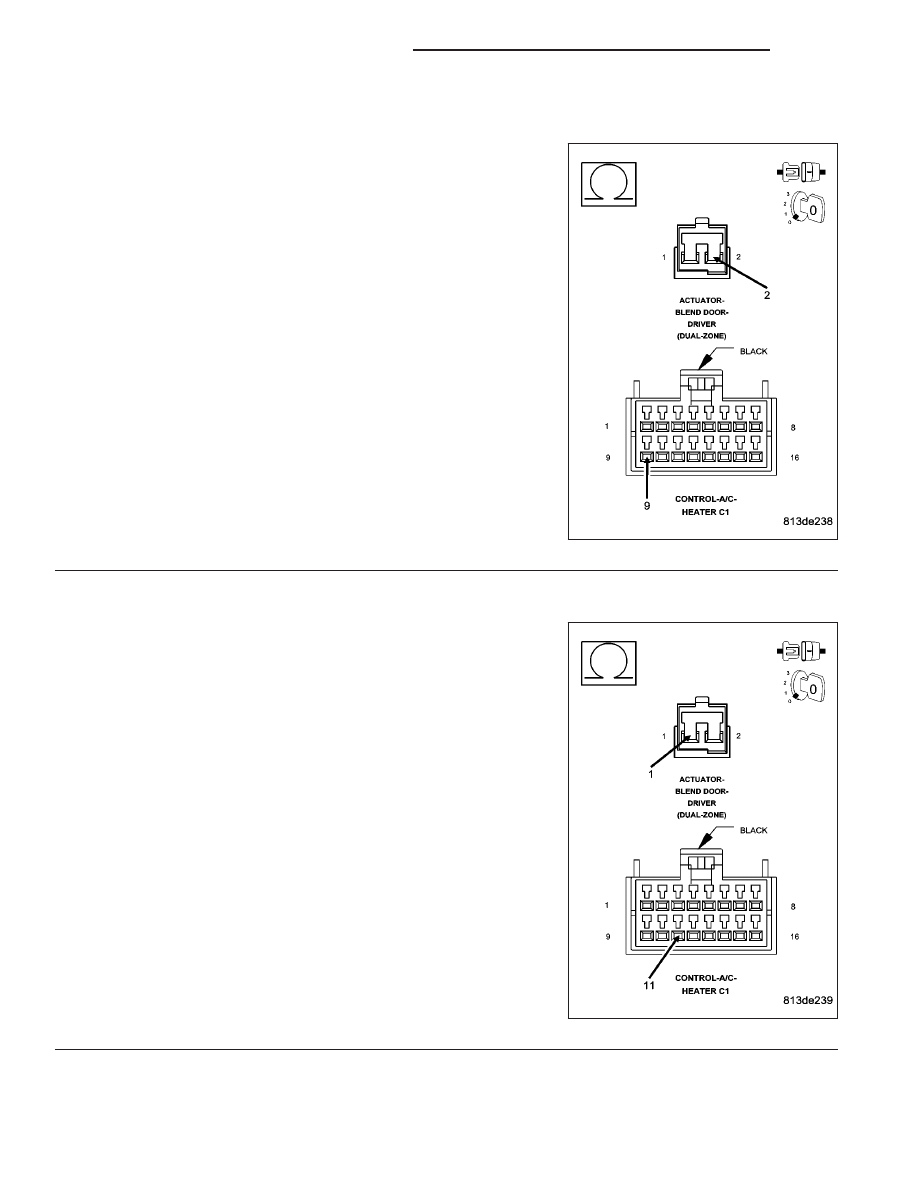

CHECK (C61) BLEND DOOR DRIVER CIRCUIT FOR AN OPEN

Disconnect the Driver Blend Door Actuator harness connector.

Measure the resistance of the (C61) Blend Door Driver circuit between
the A/C Heater Control C1 harness connector and the Driver Blend
Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the (C61) Blend Door Driver circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

5.

CHECK (C34) COMMON DOOR DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (C34) Common Door Driver circuit
between the A/C Heater Control C1 harness connector and the Driver
Blend Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Driver Blend Door Actuator in accordance

with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Repair the (C34) Common Door Driver circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

24 - 124

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

ZONE CALIBRATION FAULT (CONTINUED)

6.

CHECK FOR A BROKEN DRIVER BLEND DOOR ACTUATOR

Remove the Driver Blend Door Actuator from the A/C Heater Housing Assembly.

Disconnect the Driver Blend Door Actuator harness connector.

By hand, attempt to rotate the actuator in both directions.

Does the actuator turn in either direction?

Yes

>> Replace the Driver Blend Door Actuator in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 7

7.

CHECK FOR MISSING & BROKEN ACTUATOR LINKAGE & THE DOOR FOR BINDING & A LOSS OF
RANGE

Inspect the A/C Heater Housing Assembly for missing and broken actuator linkage.

Inspect the linkage and the actuator for broken and missing teeth.

Check the door for binding and a loss of full range.

Are there any physical or mechanical problems with the door, actuator, linkage, or housing?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 125

ZONE CIRCUIT SHORTED TO GROUND

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator Circuit Test is executed.

•

Set Condition:
If the A/C Heater Control detects a short to ground on the (C61) Driver Blend Door Driver circuit (dual-zone).

Possible Causes

DOOR DRIVER CIRCUIT(S) SHORTED TO GROUND

DOOR DRIVER CIRCUITS SHORTED TOGETHER

DOOR ACTUATOR(S)

A/C HEATER CONTROL

Refer to *ACTUATOR CIRCUIT TEST DIAGNOSTICS (DUAL-ZONE) in this Section for the diagnostic test pro-
cedure.

24 - 126

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

ZONE CIRCUIT SHORTED TO IGN OR BATT

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator Circuit Test is executed.

•

Set Condition:
If the A/C Heater Control detects a short to voltage on the (C61) Driver Blend Door Driver circuit (dual-zone).

Possible Causes

DOOR DRIVER CIRCUIT(S) SHORTED TO VOLTAGE

DOOR DRIVER CIRCUITS SHORTED TOGETHER

DOOR ACTUATOR(S)

A/C HEATER CONTROL

Refer to *ACTUATOR CIRCUIT TEST DIAGNOSTICS (DUAL-ZONE) in this Section for the diagnostic test pro-
cedure.
