MODE 1 CALIBRATION FAULT (CONTINUED)

2.

CHECK FOR DTCS IN THE A/C HEATER CONTROL

NOTE: Diagnose and repair all Overcurrent DTCs before diagnosing Calibration faults.
With the DRBIII

T

, read HVAC DTCs.

Does the DRBIII

T

display any DTCs?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table of Contents in this Section for a complete list of

HVAC related symptoms.

No

>> Go To 3

3.

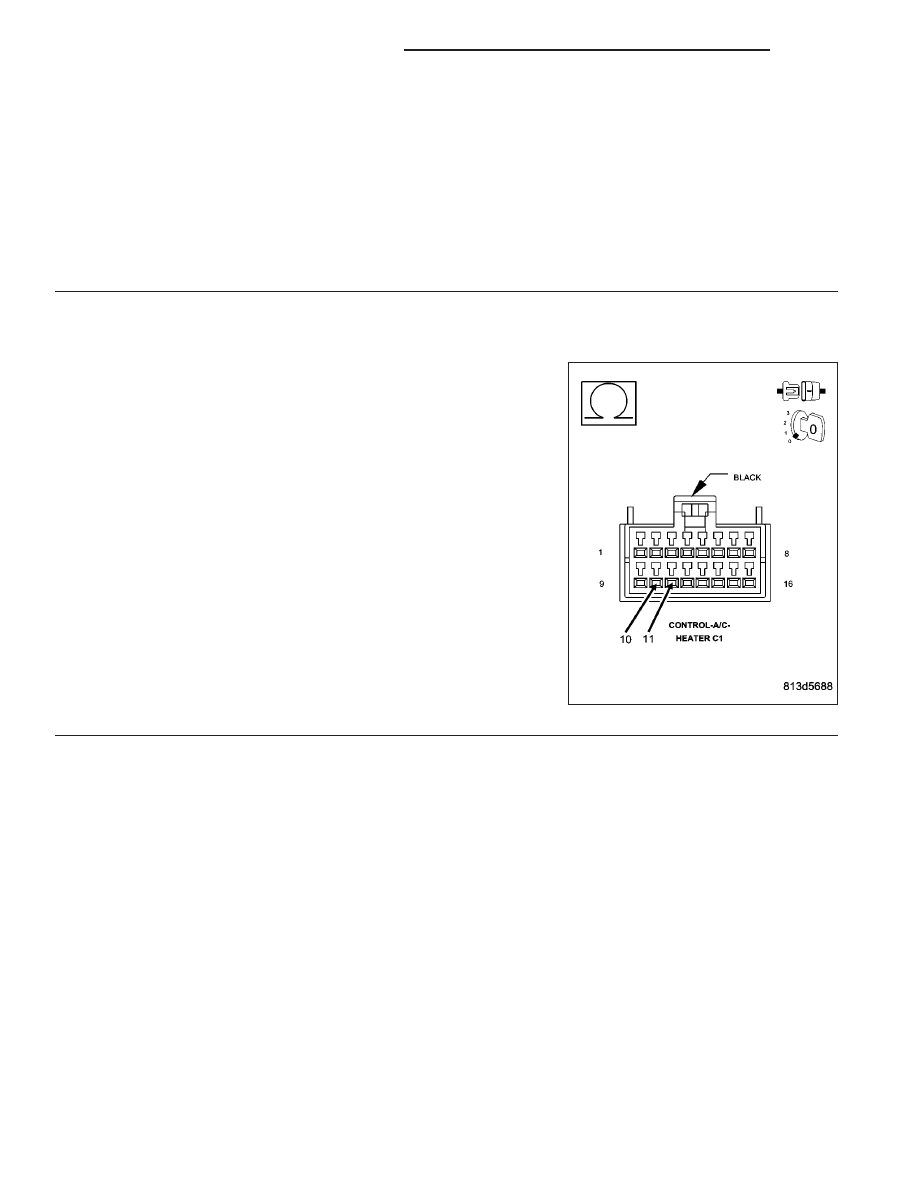

CHECK THE RESISTANCE BETWEEN THE (C34) COMMON DOOR DRIVER CIRCUIT & THE (C801) MODE
DOOR 1 DRIVER CIRCUIT

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance between the (C34) Common Door Driver cir-
cuit and the (C801) Mode Door 1 Driver circuit in the A/C Heater Con-
trol C1 harness connector.

Is the resistance above 70.0 ohms?

Yes

>> Go To 4

No

>> Go To 6

24 - 60

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

MODE 1 CALIBRATION FAULT (CONTINUED)

4.

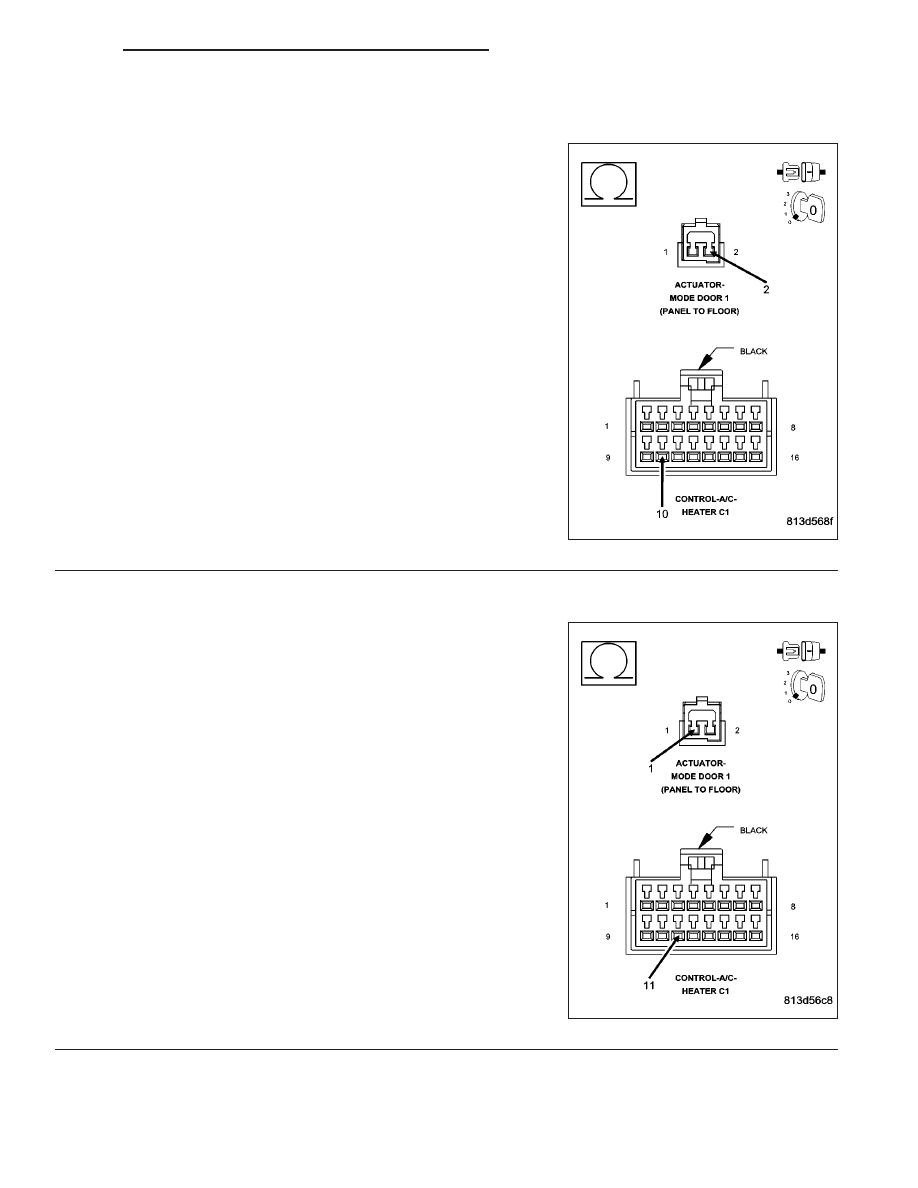

CHECK (C801) MODE DOOR 1 DRIVER CIRCUIT FOR AN OPEN

Disconnect the Mode Door Actuator 1 harness connector.

Measure the resistance of the (C801) Mode Door 1 Driver circuit
between the A/C Heater Control C1 harness connector and the Mode
Door Actuator 1 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the (C801) Mode Door 1 Driver circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

5.

CHECK (C34) COMMON DOOR DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (C34) Common Door Driver circuit
between the A/C Heater Control C1 harness connector and the Mode
Door Actuator 1 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Mode Door Actuator 1 in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Repair the (C34) Common Door Driver circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 61

MODE 1 CALIBRATION FAULT (CONTINUED)

6.

CHECK FOR A BROKEN MODE DOOR ACTUATOR 1

Remove the Mode Door Actuator 1 from the A/C Heater Housing Assembly.

Disconnect the Mode Door Actuator 1 harness connector.

By hand, attempt to rotate the actuator in both directions.

Does the actuator turn in either direction?

Yes

>> Replace the Mode Door Actuator 1 in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 7

7.

CHECK FOR MISSING & BROKEN ACTUATOR LINKAGE & THE DOOR FOR BINDING & A LOSS OF
RANGE

Inspect the A/C Heater Housing Assembly for missing and broken actuator linkage.

Inspect the linkage and the actuator for broken and missing teeth.

Check the door for binding and a loss of full range.

Are there any physical or mechanical problems with the door, actuator, linkage, or housing?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

24 - 62

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

MODE 1 CIRCUIT SHORTED TO GROUND

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator Circuit Test is executed.

•

Set Condition:
If the A/C Heater Control detects a short to ground on the (C801) Mode Door 1 Driver circuit.

Possible Causes

DOOR DRIVER CIRCUIT(S) SHORTED TO GROUND

DOOR DRIVER CIRCUITS SHORTED TOGETHER

DOOR ACTUATOR(S)

A/C HEATER CONTROL

For Single-Zone HVAC systems, refer to *ACTUATOR CIRCUIT TEST DIAGNOSTICS (SINGLE-ZONE) in this
Section for the diagnostic test procedure. For Dual-Zone HVAC systems, refer to *ACTUATOR CIRCUIT TEST
DIAGNOSTICS (DUAL-ZONE) in this Section for the diagnostic test procedure.
