Dodge Ram Truck 1500-2500-3500. Manual - part 1977

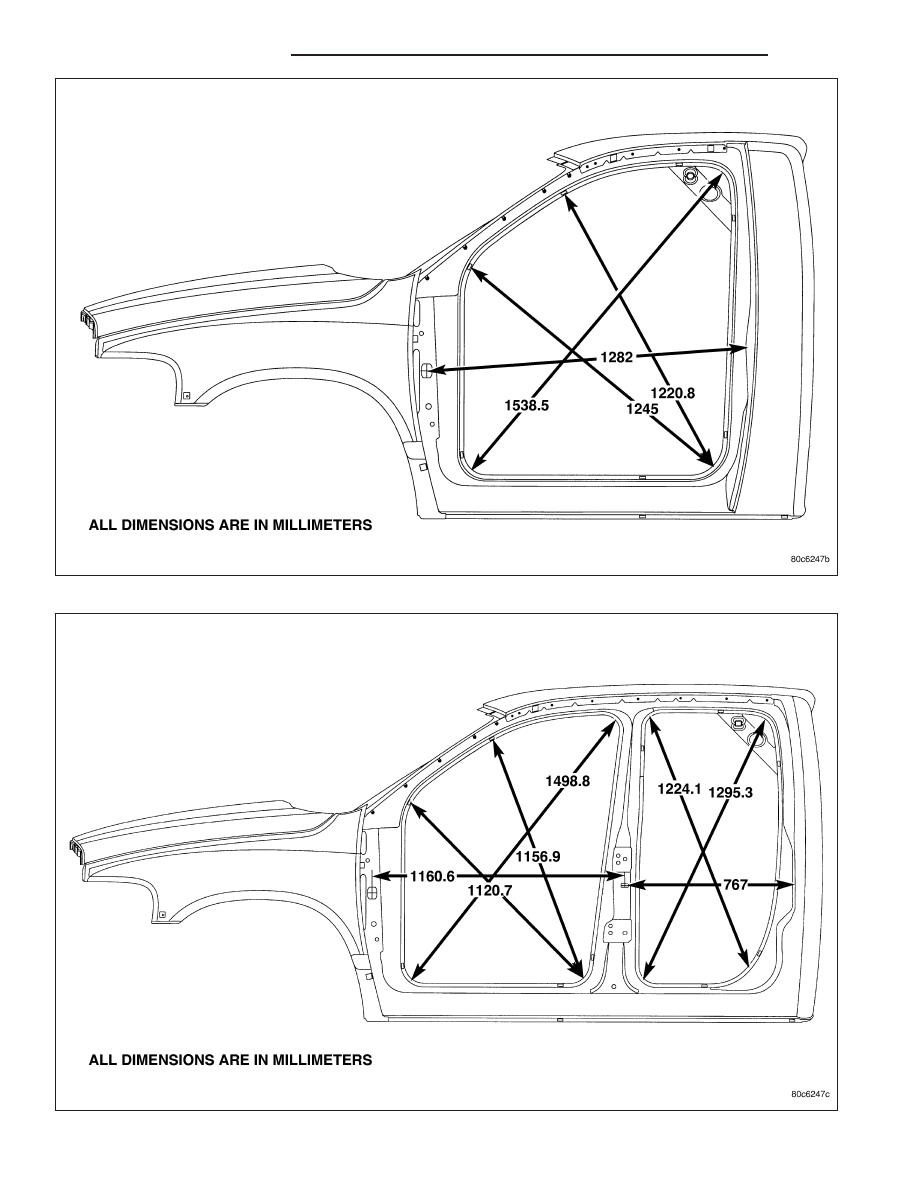

Fig. 5 DOOR OPENING - STANDARD CAB

Fig. 6 DOOR OPENINGS - QUAD CAB

23 - 262

BODY STRUCTURE

DR/DH

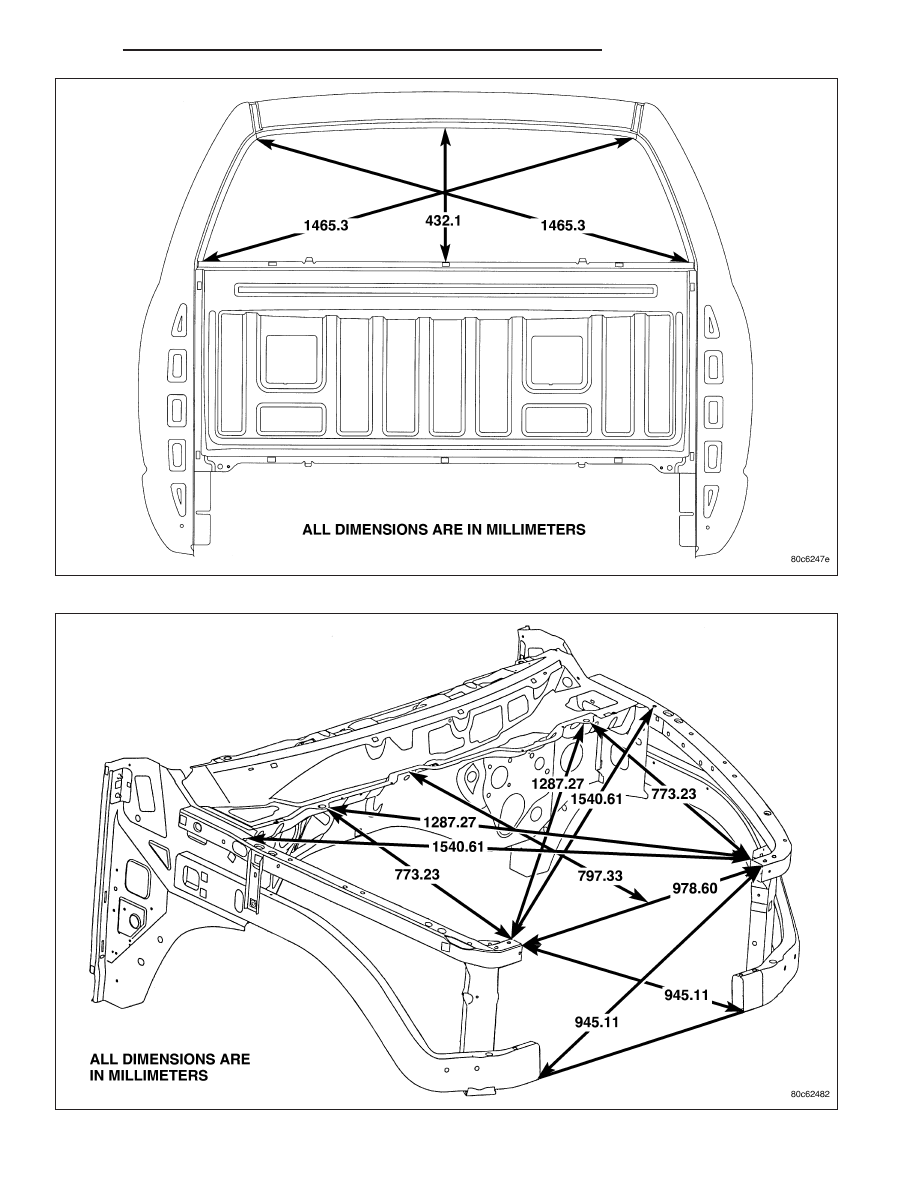

Fig. 7 REAR WINDOW OPENING

Fig. 8 ENGINE COMPARTMENT/FRONT STRUCTURE

DR/DH

BODY STRUCTURE

23 - 263

SEALER LOCATIONS

SPECIFICATIONS

INDEX

DESCRIPTION

FIGURE

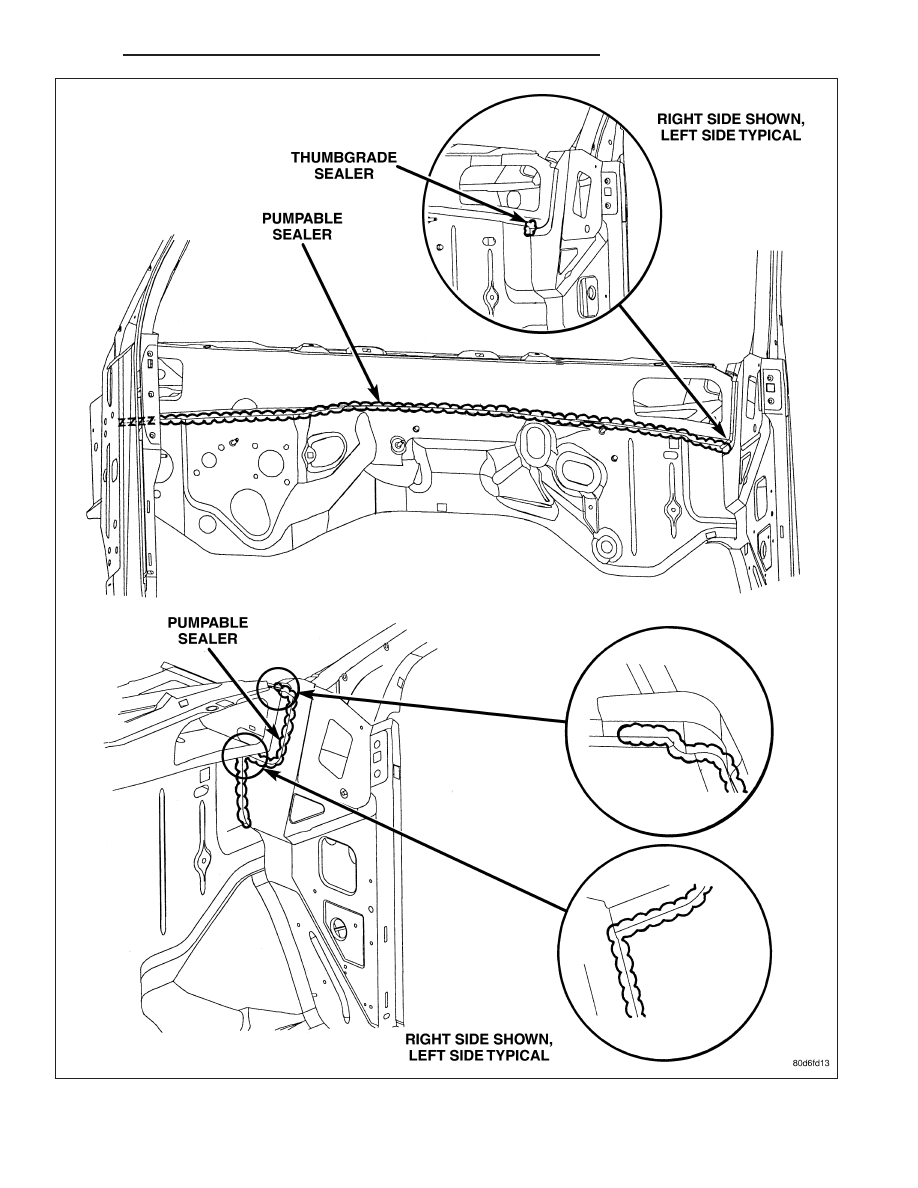

LOWER WINDSHIELD PILLAR, LOWER PLENUM AND COWL BAR

9

DASH PANEL, LOWER PLENUM AND COWL SIDE PANEL

10

LOWER DASH PANEL, LOWER COWL SIDE AND FLOOR PAN SUPPORT

11

ROOF PANEL, OUTER BODY SIDE APERTURE AND BACKLITE

12

CAB BACK, BODY SIDE APERTURE - REAR AND BACKLITE LOWER CORNER

13

LOWER DASH PANEL AND FLOOR PAN

14

FLOOR PAN AND BODY SIDE APERTURE

15

FRONT FLOOR PAN AND REAR PAN

16

FLOOR PAN TO CAB BACK

17

PICKUP BOX

18
