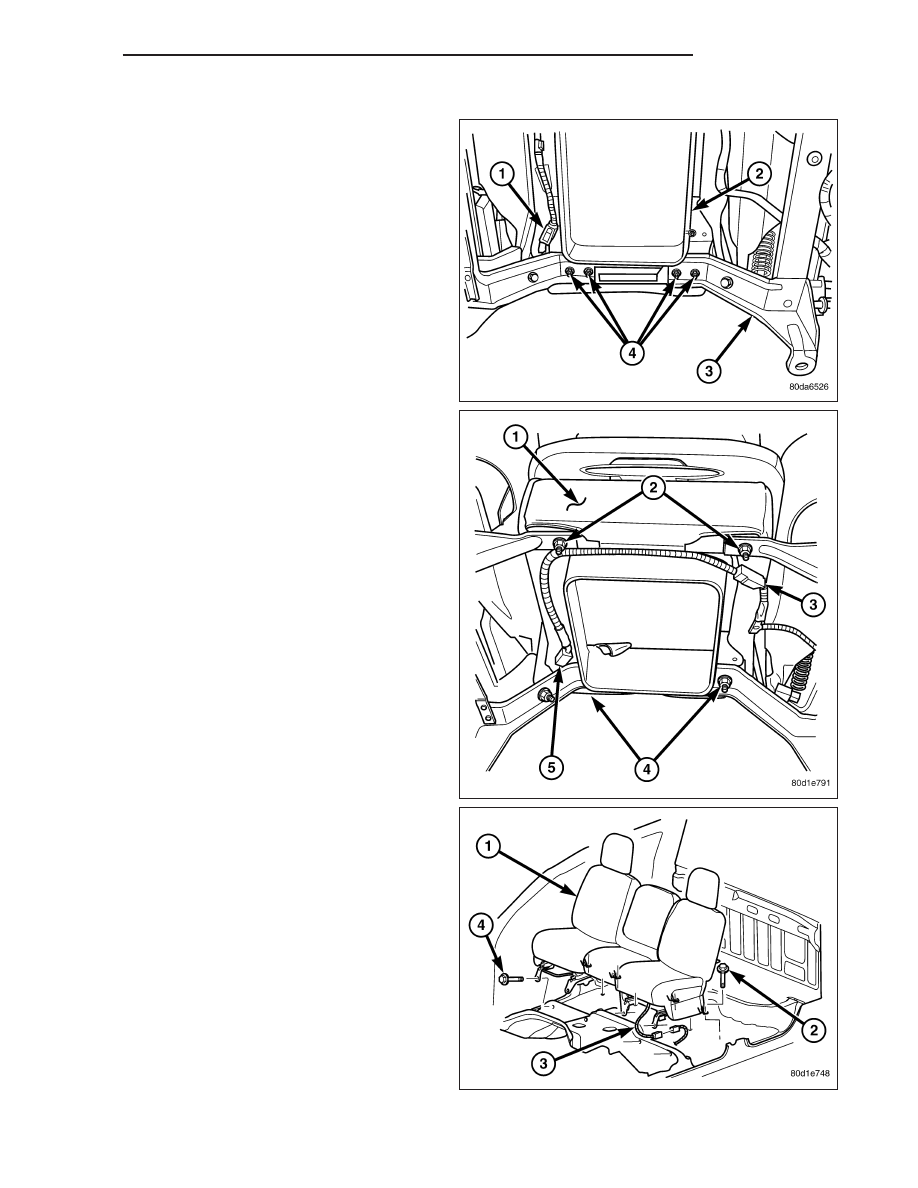

CENTER SEAT

REMOVAL

NOTE: Do not reuse the seat fasteners, always
replace with new ones.

1. Remove and discard the front bolts (4).

2. Position the seats forward, remove the rear bolts

(2) and discard.

3. Disconnect the 12v power supply electrical connec-

tor (3 - if equipped).

4. Fold the seat backs forward and roll the seat

assembly (1) back in the vehicle.

5. Remove the nuts (2 and 4) attaching the center

seat (1) to the drivers seat and the passenger seat
and discard.

6. Remove the nuts (4) attaching the center seat (2)

to the drivers seat (3) and the passenger seat in
the rear of the seat and discard.

7. Disconnect

the

electrical

connector

(1

-

if

equipped).

8. Roll the seat assembly forward and remove the

center seat portion.

23 - 182

SEATS

DR/DH

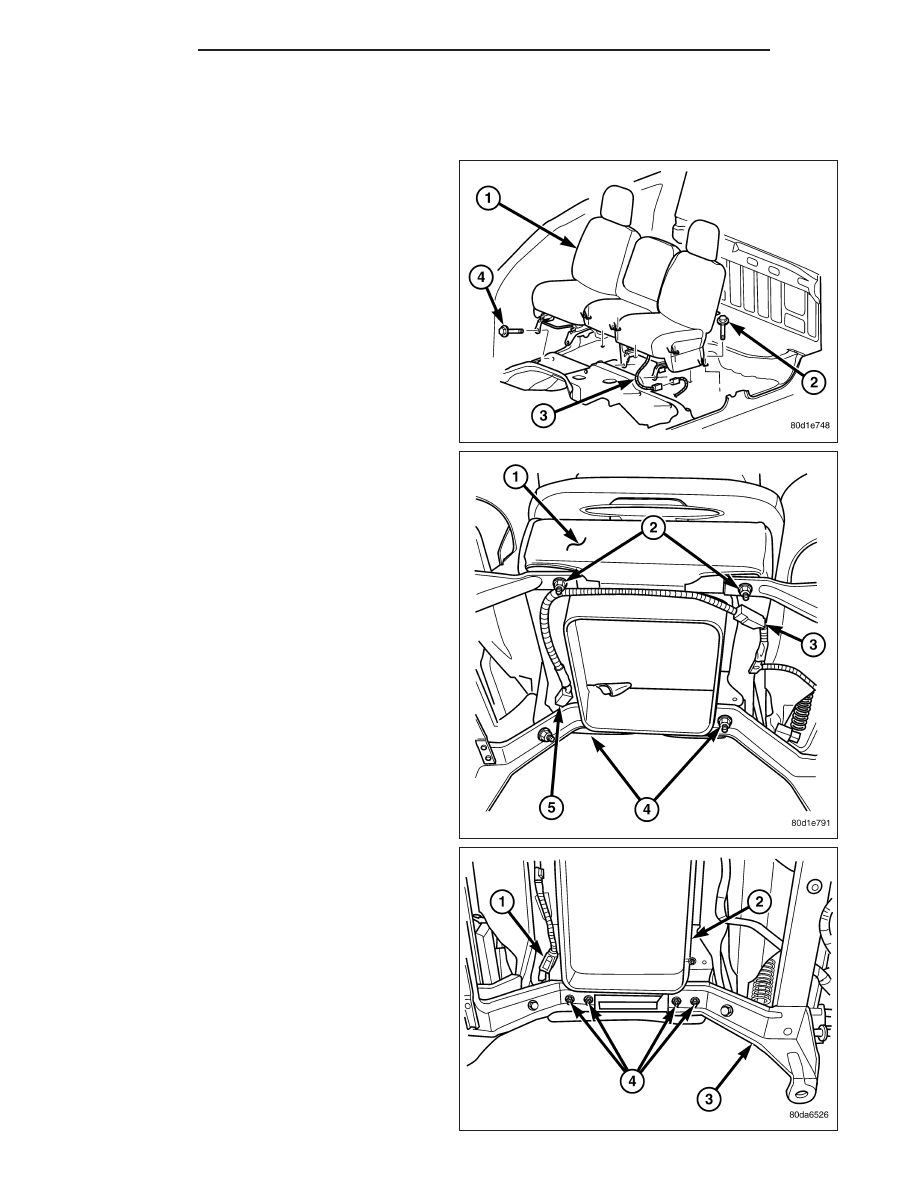

INSTALLATION

NOTE: Do not reuse the seat fasteners, always
replace with new ones.

1. Install the center seat (2) and roll the seat assem-

bly back in the vehicle.

2. Install new nuts (4) attaching the center seat to the

drivers (3) and passenger seat.

3. Connect the electrical connector (1 - if equipped).

4. Tighten the nuts (4) to 25 N·m (18 ft. lbs.).

5. Install new nuts (2 and 4) attaching the center seat

to the drivers (3) and passenger seat.

6. Tighten the nuts (4) to 25 N·m (18 ft. lbs.).

7. Connect the electrical connector (3 and 5 - if

equipped).

8. Roll the seat assembly forward and install new rear

bolts (2).

9. Connect the 12v power supply electrical connector

(3 - if equipped).

10. Tighten the rear bolts to 40 N·m (30 ft. lbs.).

11. Fold the seat backs up and slide the seats to the

rear.

12. Install new front bolts (4) and tighten to 28 N·m

(21 ft. lbs.).

DR/DH

SEATS

23 - 183

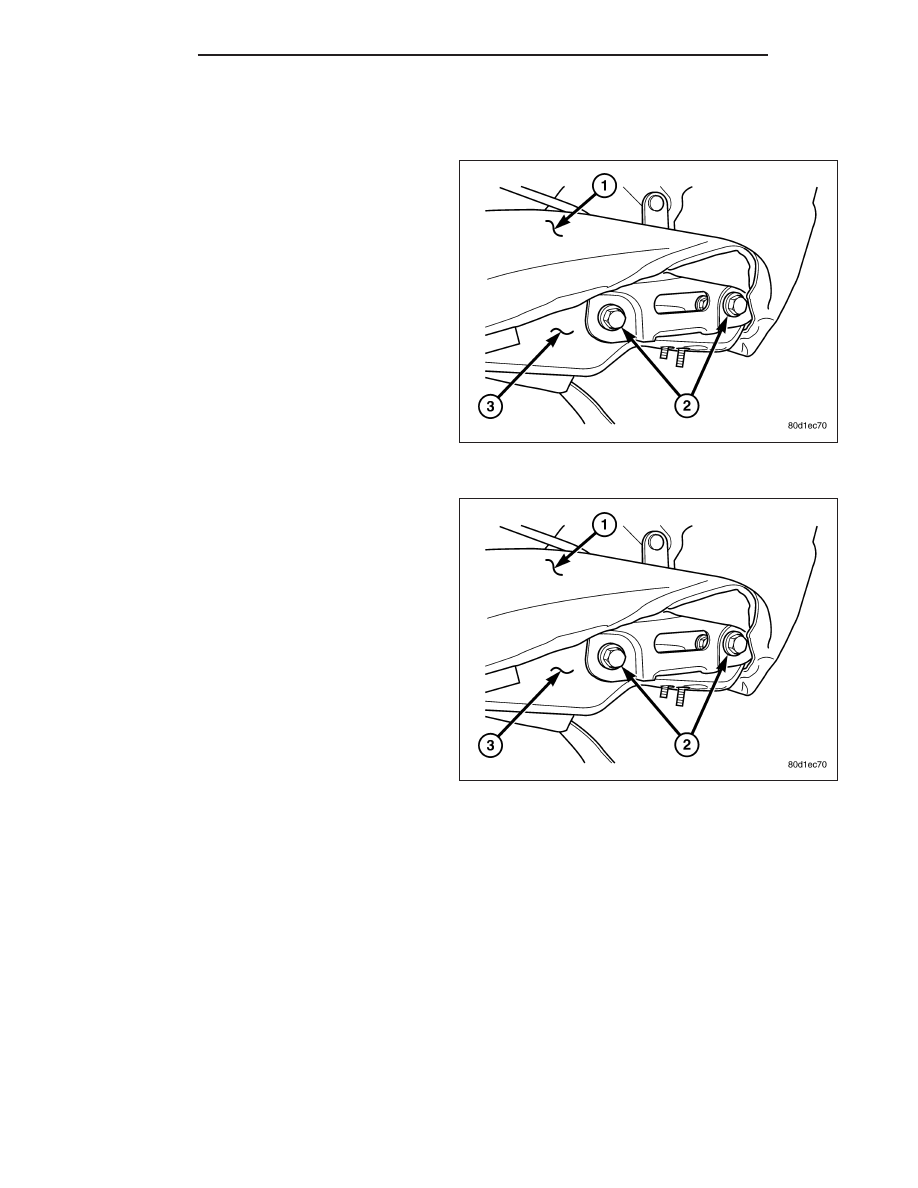

CENTER ARMREST / SEAT BACK

REMOVAL

NOTE: Do not reuse the seat fasteners, always
replace with new ones.

1. Remove the center seat (Refer to 23 - BODY/

SEATS/SEAT - CENTER - REMOVAL).

2. Disconnect the storage bin/cushion cover j-straps

and position aside.

3. Remove and discard the hinge bolts (2) and sepa-

rate the seat back from the storage bin/cushion (1).

INSTALLATION

NOTE: Do not reuse the seat fasteners, always
replace with new ones.

1. Install the seat back onto the storage bin/cushion

(1) and install new hinge bolts (2).

2. Tighten the hinge to storage bin/cushion bolts (2) to

25 N·m (18 ft. lbs.).

3. Connect the storage bin/cushion cover j-straps.

4. Install the center seat (Refer to 23 - BODY/SEATS/

SEAT - CENTER - INSTALLATION).

23 - 184

SEATS

DR/DH

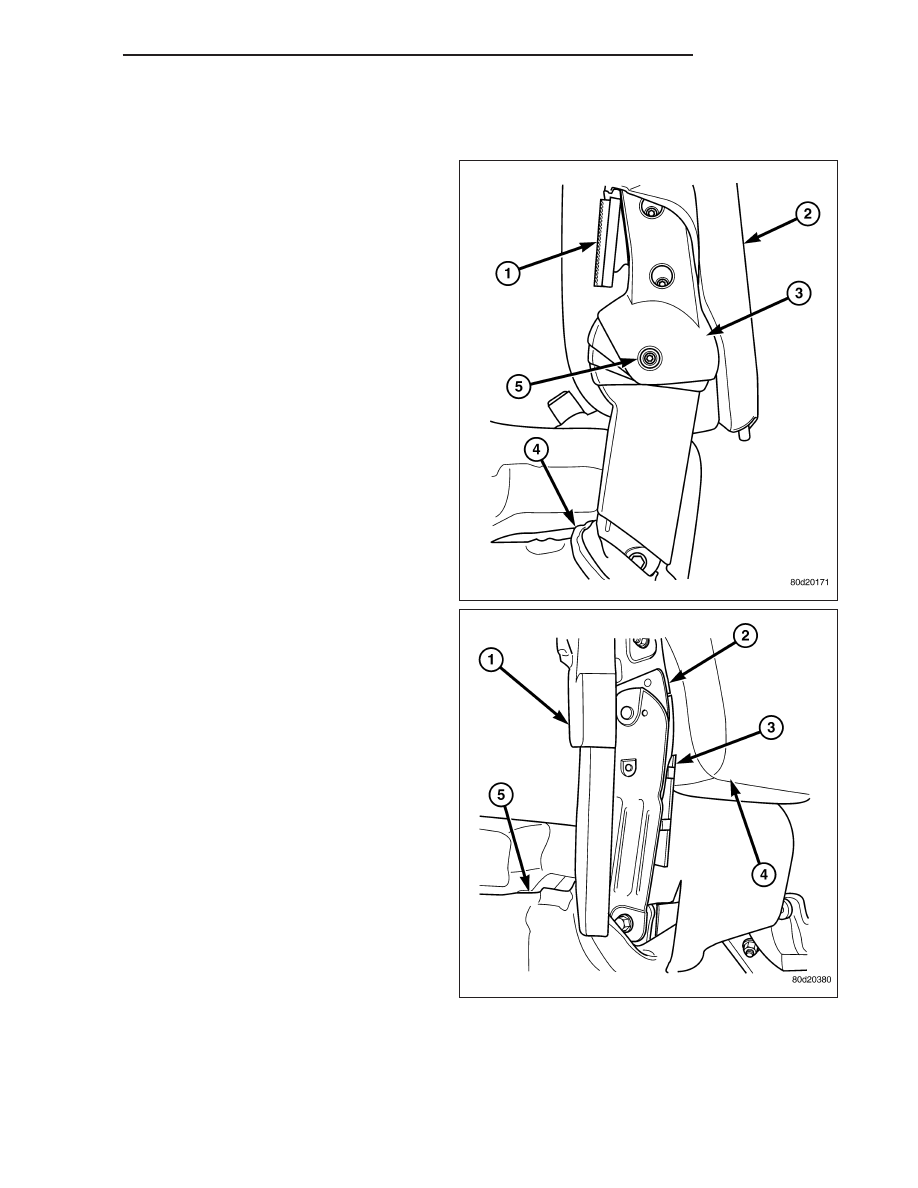

CENTER SEAT BACK INERTIA HINGE COVER

REMOVAL

NOTE: Free pivot hinge cover is removed with the
free pivot hinge (Refer to 23 - BODY/SEATS/CEN-
TER SEAT BACK HINGE - REMOVAL).

1. For the inertia hinge cover disconnect the zip strip

(1).

2. Position aside the storage bin/cushion cover (4).

3. Remove the pivot bolt (5).

4. Open the hinge cover at the bottom and remove

the hinge cover (1).
