LATCH RELEASE CABLE/HANDLE ASSEMBLY

REMOVAL

REMOVAL

1. Remove the hood latch (Refer to 23 - BODY/

HOOD/LATCH - REMOVAL).

2. Remove the battery tray from the left side of the

engine compartment (Refer to 8 - ELECTRICAL/
BATTERY SYSTEM/TRAY - REMOVAL).

3. Remove the three hood release cable retainers

from the upper radiator crossmember and the left
fender rail.

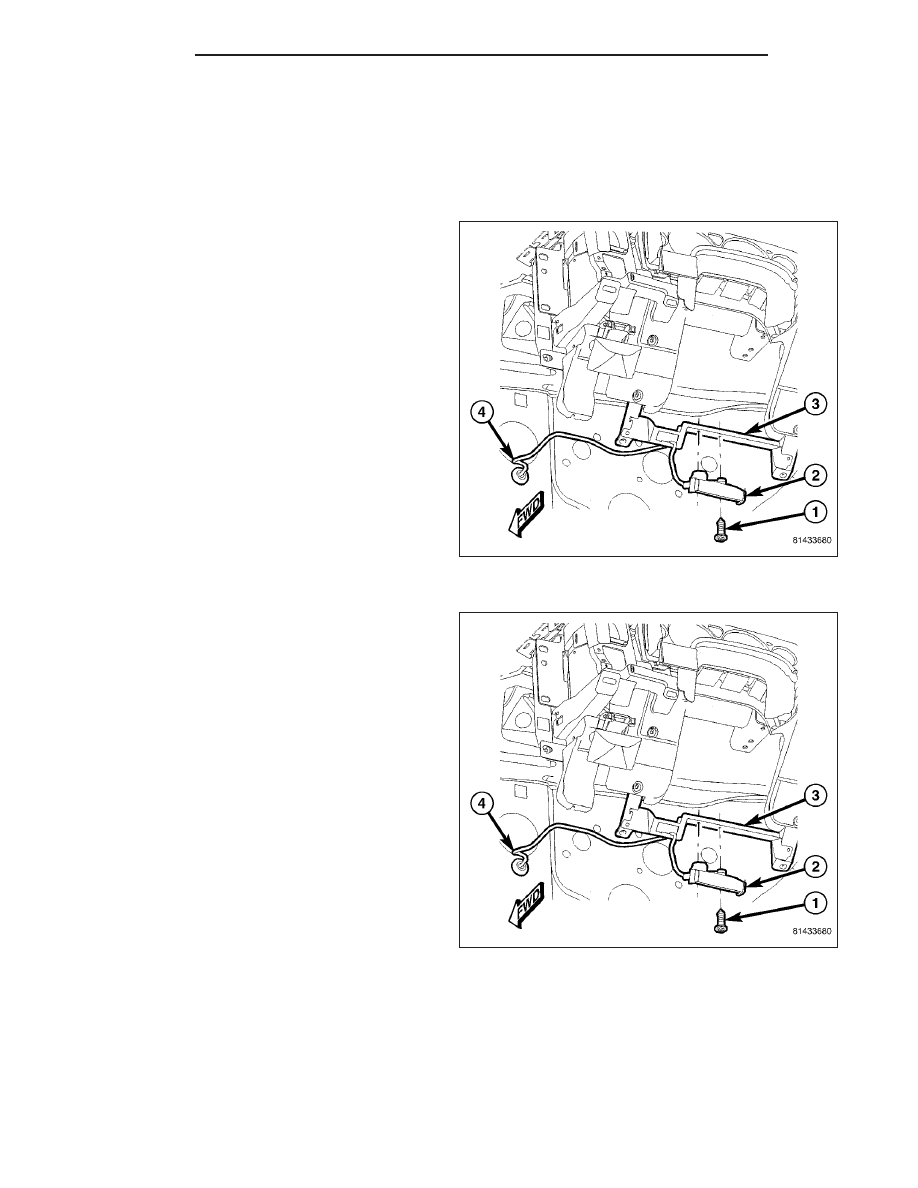

4. From inside the vehicle, remove the two bolts (1)

that secure the hood release handle (2) to the
instrument panel bracket (3).

5. Remove the grommet (4) from the cowl panel and

remove

the

hood

release

cable

and

handle

assembly.

INSTALLATION

1. Route the hood release cable through the cowl

panel and install the grommet (4).

2. Position the hood release handle (2) onto the

instrument panel bracket (3).

3. Install the two bolts (1) that secure the hood

release handle to the instrument panel bracket.
Tighten the bolts to 9 N·m (80 in. lbs.).

4. Route the hood release cable along the left fender

rail and the upper radiator crossmember and install
the three hood release cable retainers.

5. Install the battery tray to the left side of the engine

compartment (Refer to 8 - ELECTRICAL/BATTERY
SYSTEM/TRAY - INSTALLATION).

6. Install the hood latch (Refer to 23 - BODY/HOOD/

LATCH - INSTALLATION).

23 - 118

HOOD

DR/DH

LATCH STRIKER / SECONDARY CATCH

REMOVAL

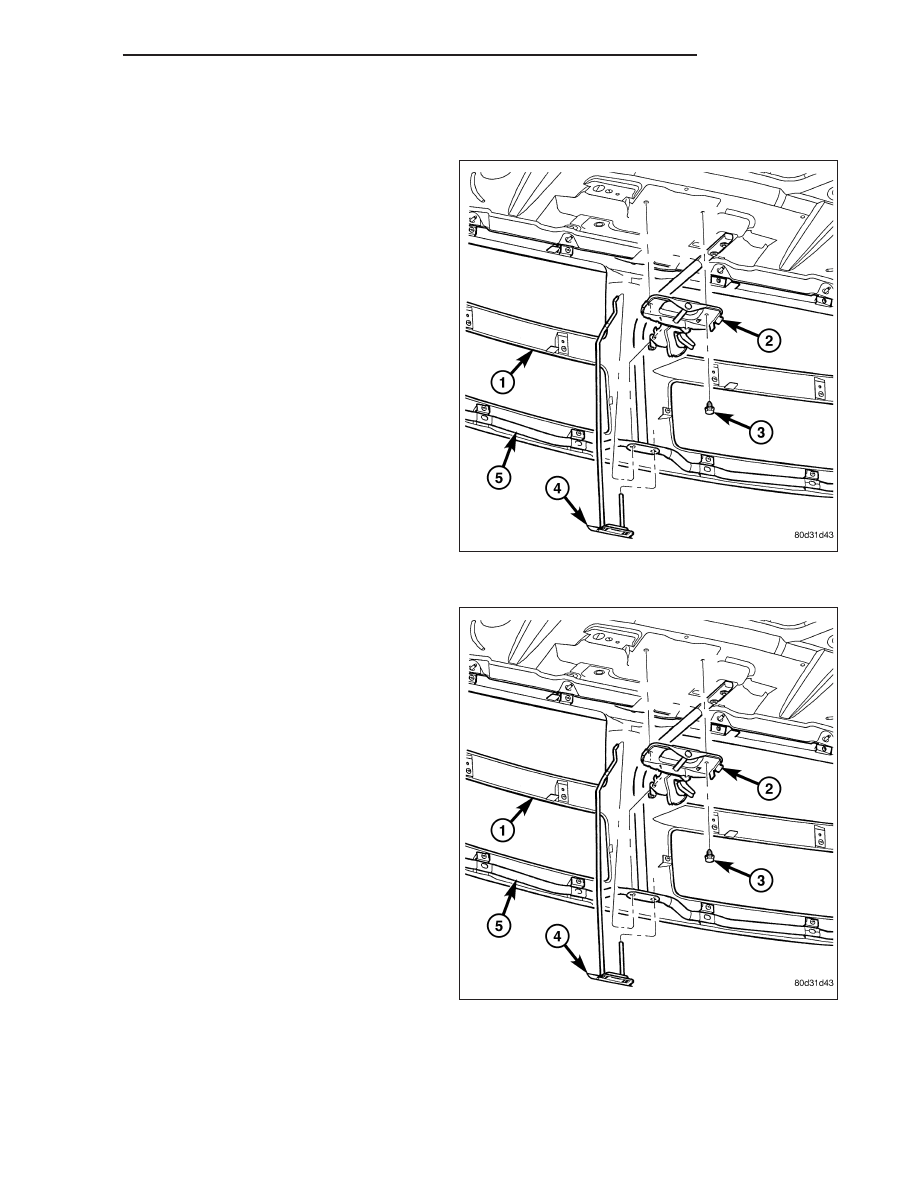

1. Disconnect the release handle (4) from the second-

ary hood latch and striker assembly (2) and
remove the handle from the grille frame (5).

2. Remove the two bolts (3) that secure the second-

ary hood latch and striker assembly to the hood
and remove the assembly.

INSTALLATION

1. Position the secondary hood latch and striker

assembly (2) to the hood.

2. Install the two bolts (3) that secure the secondary

hood latch and striker assembly to the hood.
Tighten the bolts to 11 N·m (8 ft. lbs.).

3. Install the release handle (4) through the grille

frame (5) and connect it to the secondary hood
latch.

4. If required, adjust the hood to the correct position

(Refer to 23 - BODY/BODY STRUCTURE/GAP
AND FLUSH - SPECIFICATIONS).

DR/DH

HOOD

23 - 119

SUPPORT CYLINDER

REMOVAL

NOTE:

The

hood

support

cylinders

can

be

replaced one at a time.

1. Open and support the hood.

CAUTION: Do not pull on the hood support cylin-
ders at the middle of the support cylinder during
removal. Failure to follow this caution can result in
damage to the hood support cylinders.

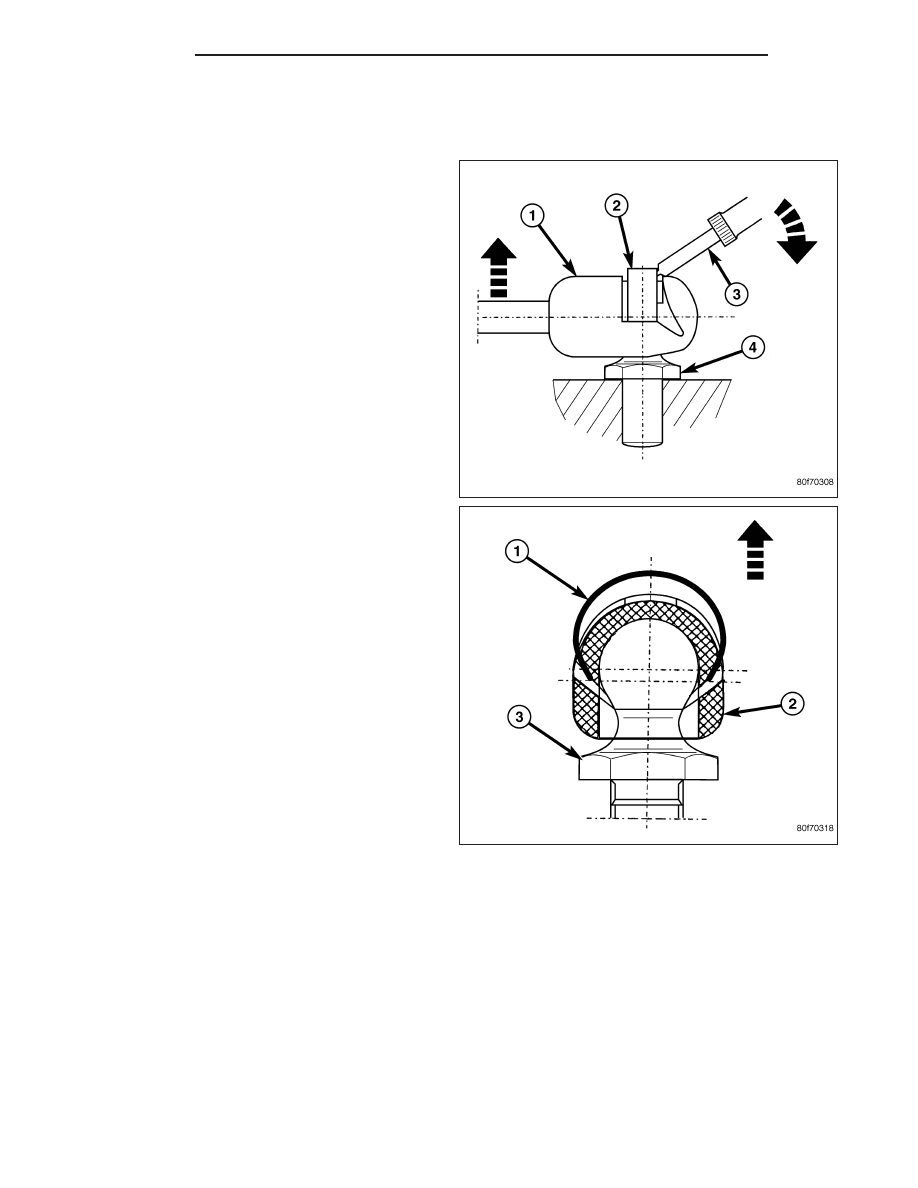

2. Using a small flat bladed tool, or equivalent (3),

release the retaining clip (2) at each end of the
support cylinder while carefully pulling the ball
socket (1) away from the ball stud (4).

NOTE: Lift the clips (1) only enough to release the
ball studs (3).

23 - 120

HOOD

DR/DH

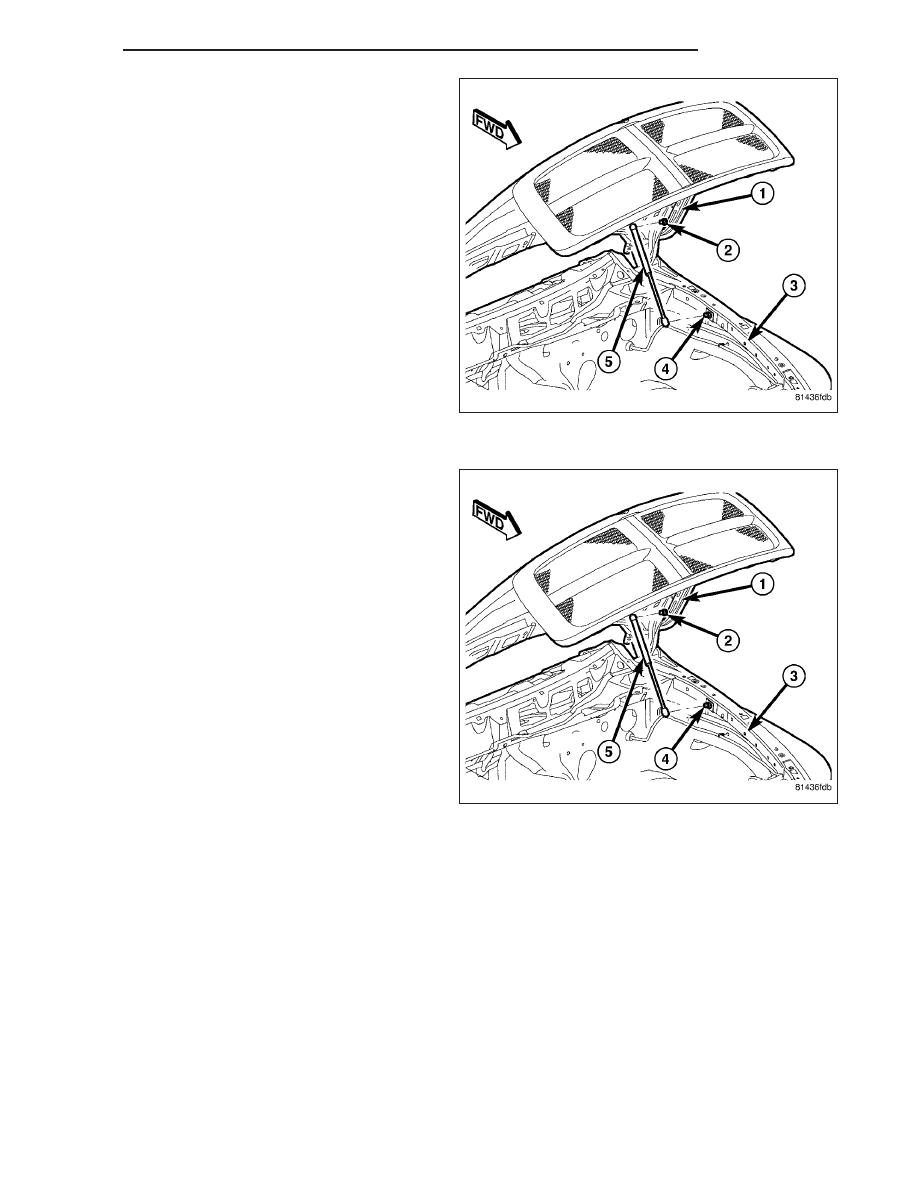

3. Disconnect the hood support cylinder (5) from the

hood (1) and the fender rail (3).

4. If required, remove the upper ball stud (2) from

hood and the lower ball stud (4) from the fender
rail.

INSTALLATION

1. If removed, install the upper ball stud (2) onto the

hood (1) and the lower ball stud (4) onto the fender
rail (3). Install the ball studs securely.

CAUTION: Do not push on the hood support cylin-
ders at the middle of the support cylinder during
installation. Failure to follow this caution can
result in damage to the hood support cylinders.

NOTE: Install the hood support cylinders with the
cylinder end connected to the hood as shown.

NOTE: If required, only release each retaining clip
enough to install the ball socket onto the ball
stud.

2. Install the hood support cylinder (5) over the upper

and lower ball studs and fully engage the retaining
clips.
