INSTALLATION

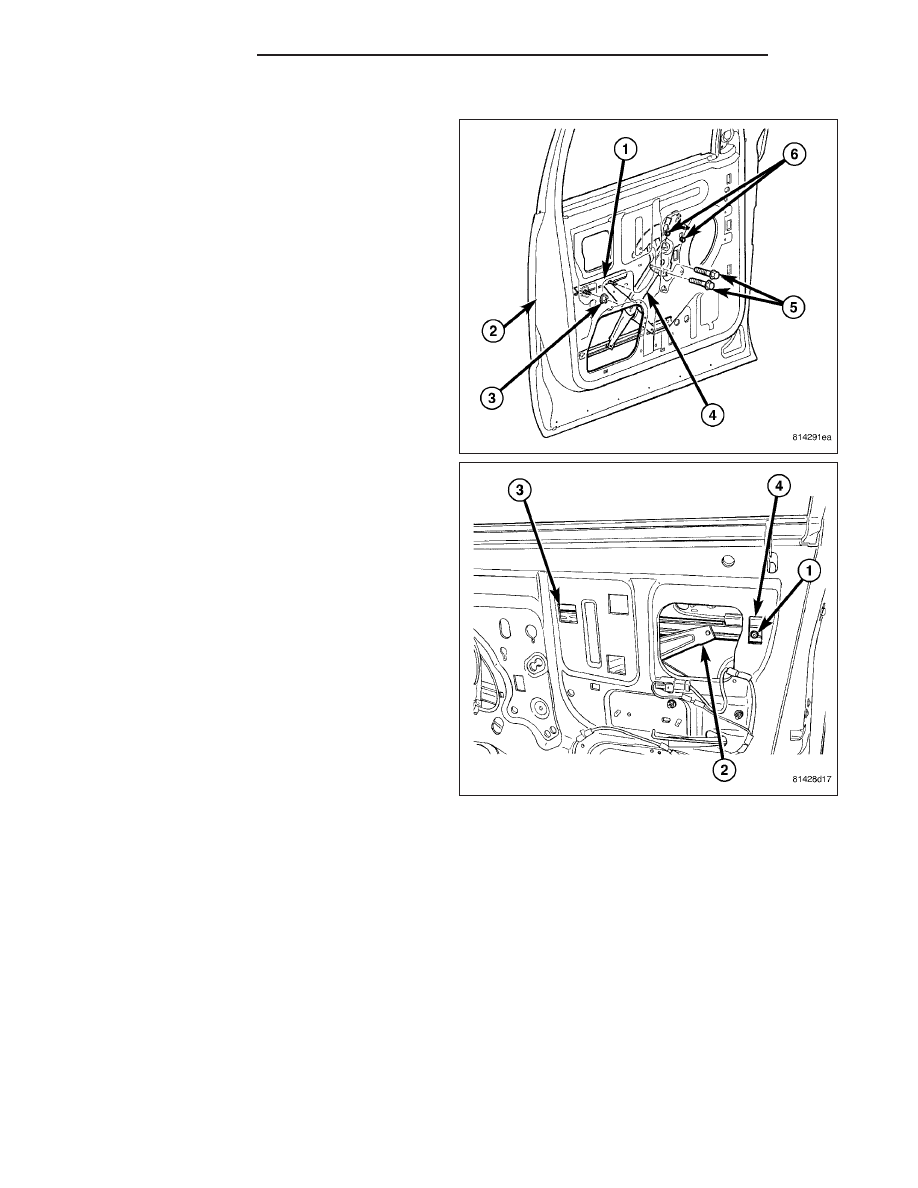

1. Install the window regulator (4) through the opening

in the door (2).

2. Engage the two regulator bolts (6) to the door.

3. Install the two bolt (5) that secure the window reg-

ulator to the door and tighten all four regulator bolts
to 10 N·m (89 in. lbs.).

4. Position the regulator stabilizer (1) into the door

and install the two nuts (3). Tighten the nuts to 10
N·m (89 in. lbs.).

5. Raise the window regulator (2) to the position

shown and remove the manual window crank.

6. Support the window glass and remove the wooden

wedge or equivalent.

7. Position the window glass to the window regulator

and install the two nuts (1) thought the two sight
windows (3 and 4). Tighten the nuts to 10 N·m (89
in. lbs.).

8. Install the waterdam (Refer to 23 - BODY/DOOR -

FRONT/WATERDAM - INSTALLATION).

9. Install the inner belt molding (Refer to 23 - BODY/

WEATHERSTRIP/SEALS/FRONT

DOOR

INNER

BELT WEATHERSTRIP - INSTALLATION).

23 - 50

DOOR - FRONT

DR/DH

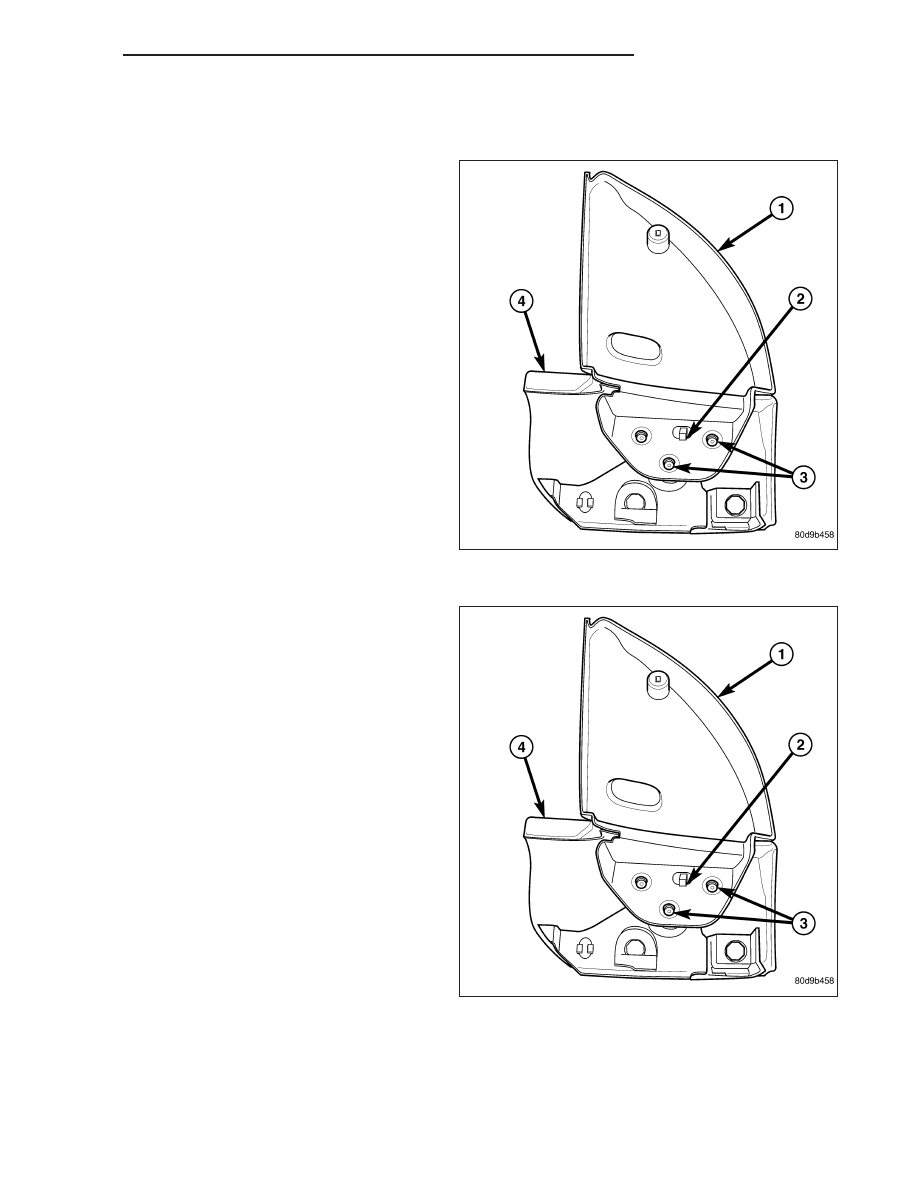

SIDE VIEW MIRROR FLAG

REMOVAL

1. Remove the door trim panel (4) (Refer to 23 -

BODY/DOOR - FRONT/TRIM PANEL - REMOVAL).

CAUTION: Do not use a drill to remove the heat
stakes. The remaining portions of the heat stake
studs are needed for installation purposes. Failure
to follow this caution may require door trim panel
replacement.

2. Remove the heat stakes (3) using a razor knife or

equivalent.

3. Release the tabs (2) and remove the mirror flag (1)

from the door trim panel.

INSTALLATION

NOTE: Clean any excess heat stake material off of
the heat stake studs to aid in mirror flag installa-
tion.

1. Install the mirror flag (1) over the tabs (2) and

install the screws (3) into the heat stake studs.

2. Install the door trim panel (4) (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - INSTALLATION)

DR/DH

DOOR - FRONT

23 - 51

DOORS - REAR

TABLE OF CONTENTS

page

page

DOOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 53

ADJUSTMENTS

. . . . . . . . . . . . . . . . . . . . . . . . 53

DOOR GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 59

EXTERIOR HANDLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 61

GLASS RUN CHANNEL

REMOVAL

FRONT

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

REAR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

INSTALLATION

FRONT

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

REAR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

HINGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 66

INTERIOR HANDLE ACTUATOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 68

LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 70

ADJUSTMENTS

. . . . . . . . . . . . . . . . . . . . . . . . 71

LATCH STRIKER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 72

ADJUSTMENTS

. . . . . . . . . . . . . . . . . . . . . . . . 72

TRIM PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 74

WATERDAM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 75

WINDOW REGULATOR - POWER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 76

WINDOW REGULATOR - MANUAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 78

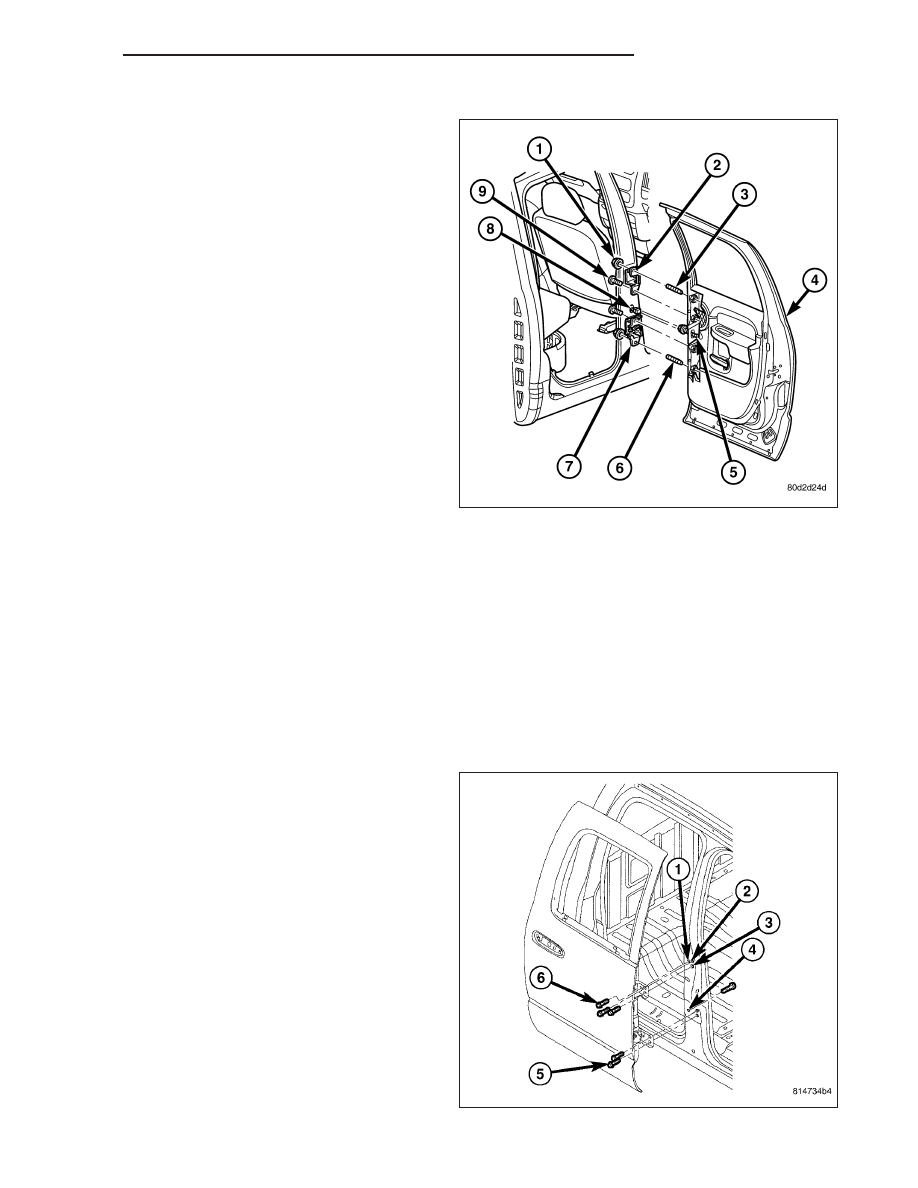

DOOR

REMOVAL

1. Disconnect and isolate the negative battery cable.

2. Disconnect the door wire harness connector (5)

from the body wire harness (8).

3. Using a grease pencil or equivalent, mark the loca-

tion of the door hinges (2 and 7) on the door (4).

NOTE: The epoxy bonded washers do not need to
be separated from the hinges. If the washers are
removed, the door may need to be re-adjusted.

4. Support the door with a suitable lifting device and

remove the two nuts (1) and two bolts (9) that
secure the door to the hinges.

5. Carefully remove the door from the hinges.

6. If required, remove the two studs (3 and 6) from

the door.

23 - 52

DOORS - REAR

DR/DH

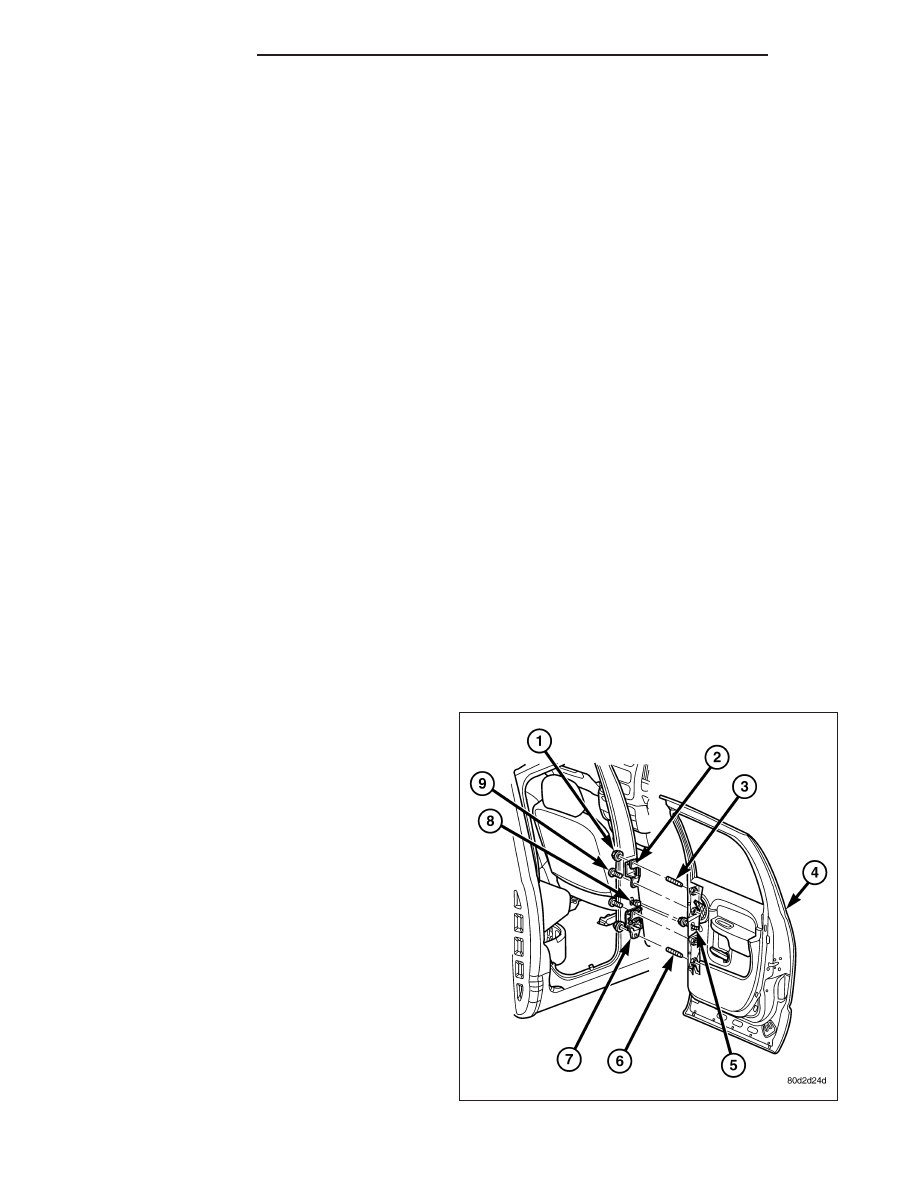

INSTALLATION

1. If removed, install the two studs (3 and 6) into the

door (4).

2. Carefully position the door onto the hinges (2 and

7) and support the door with a suitable lifting
device.

NOTE: If the epoxy bonded washers are separated
from the hinges, the door may need to be
adjusted.

3. If removed, install the epoxy bonded washers.

4. Loosely install the two nuts (1) and the two bolts

(9) that secure the door to the hinges.

5. Align the door to the hinges using the reference

marks made during the removal procedure and
tighten the nuts and bolts to 28 N·m (21 ft. lbs.).

6. Connect the door wire harness (5) to the body wire

harness (8).

7. Reconnect the negative battery cable.

8. If necessary, adjust the door (Refer to 23 - BODY/

DOORS - REAR/DOOR - ADJUSTMENTS).

ADJUSTMENTS

NOTE: For quad cab vehicles, it is recommended that you adjust the rear door before adjusting the front
door.

•

Door adjustment measurements should be taken from stationary or welded body panels like the roof,
rocker or quarter panels.

•

During adjustment procedures, it is recommended that all the hinge fasteners be loosened except for the
upper most fasteners. Adjustments can be made using the upper fasteners to hold the door with final
torque of the fasteners occurring after correct door positioning is achieved.

FORE/AFT

NOTE: Fore/aft (lateral) door adjustment is done
by loosening the hinge to the hinge pillar fasten-
ers one hinge at a time and moving the door to
the correct position.

1. Support the door with a suitable lifting device.

2. Loosen the hinge to hinge pillar fasteners (5) and

(6). (Refer to 23 - BODY/DOORS - REAR/HINGE -
REMOVAL)

3. Adjust the door to the correct position. (Refer to 23

- BODY/BODY STRUCTURE/GAP AND FLUSH -
SPECIFICATIONS)

4. Tighten the upper hinge bolt (2) to 28 N·m (21 ft.

lbs.).

5. Tighten the upper hinge bolt (1) to 28 N·m (21 ft.

lbs.).

6. Tighten the upper hinge bolt (3) to 28 N·m (21 ft.

lbs.).

7. Tighten the lower hinge bolt (4) to 28 N·m (21 ft. lbs.).

DR/DH

DOORS - REAR

23 - 53
