Dodge Ram Truck 1500-2500-3500. Manual - part 1923

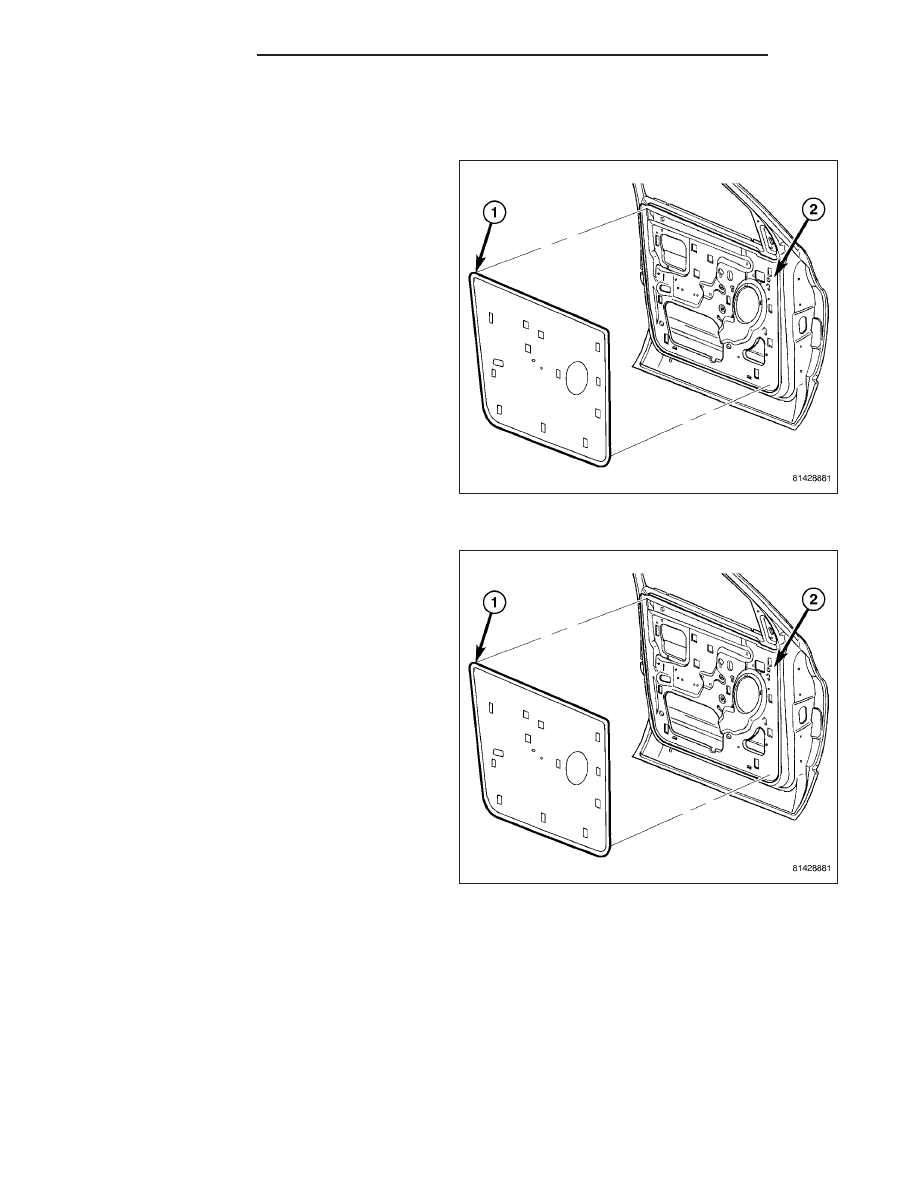

WATERDAM

REMOVAL

1. Remove the interior door handle actuator (Refer to

23 - BODY/DOOR - FRONT/INTERIOR HANDLE
ACTUATOR - REMOVAL).

2. Remove the speaker (Refer to 8 - ELECTRICAL/

AUDIO/SPEAKER - REMOVAL).

CAUTION: Do not allow the waterdam adhesive to
become contaminated with dirt or other foreign
substances. If the waterdam becomes contami-
nated or damaged, replace it.

3. Carefully remove the waterdam (1) from around the

perimeter of the door (2).

4. Separate the waterdam from the interior handle

actuator

rod

and

the

door

wire

harness

(if

equipped) and remove the waterdam.

INSTALLATION

CAUTION: Do not allow the waterdam or adhesive
to become contaminated with dirt or other foreign
substances. If the waterdam becomes contami-
nated or damaged, replace it.

NOTE: Be sure that the waterdam is fully sealed
around the perimeter of the door.

1. Position the interior handle actuator rod and the

wire harness (if equipped) through the holes in the
waterdam (1) and install the waterdam to the door
(2).

2. Install the speaker (Refer to 8 - ELECTRICAL/AU-

DIO/SPEAKER - INSTALLATION)

3. Install the interior door handle actuator (Refer to 23

-

BODY/DOOR

-

FRONT/INTERIOR

HANDLE

ACTUATOR - INSTALLATION).

23 - 46

DOOR - FRONT

DR/DH

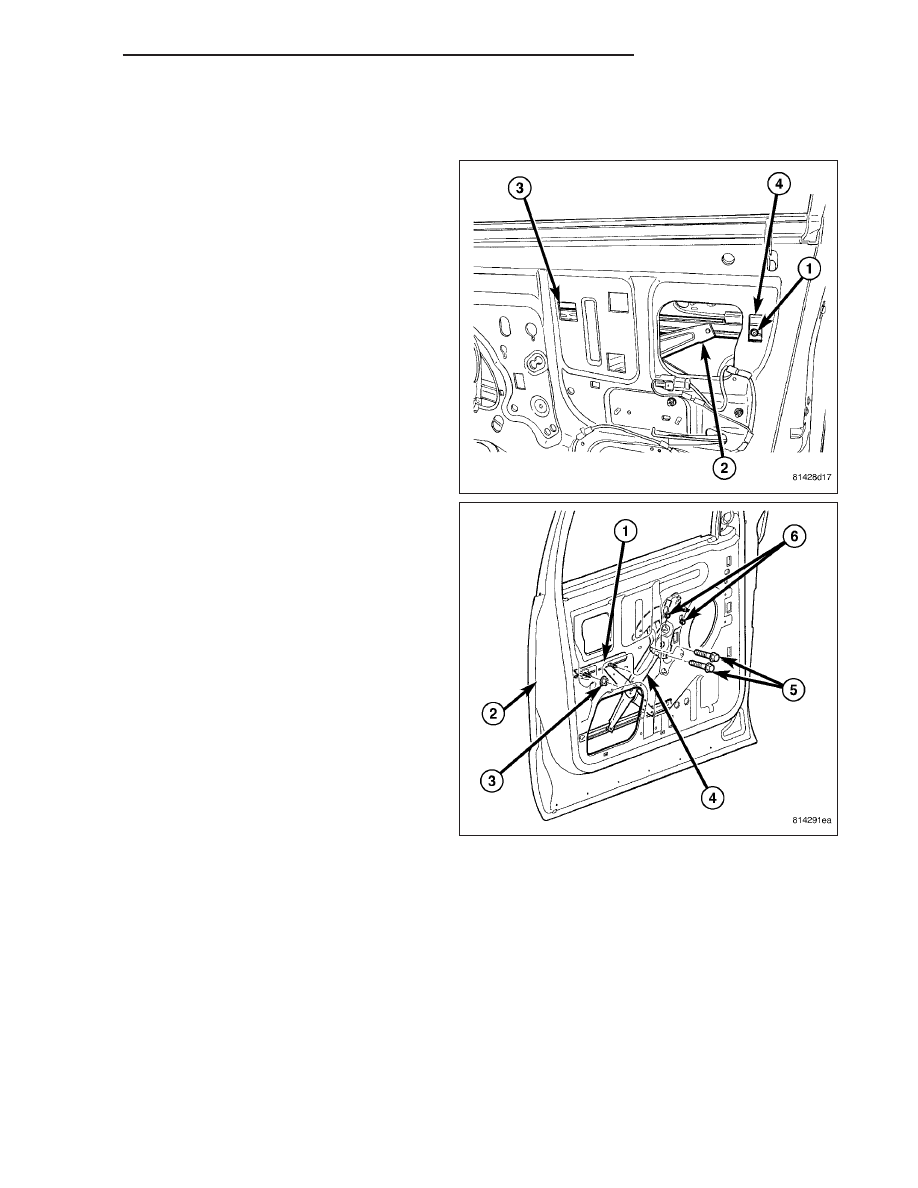

WINDOW REGULATOR - POWER

REMOVAL

1. Remove the inner belt molding (Refer to 23 -

BODY/WEATHERSTRIP/SEALS/FRONT

DOOR

INNER BELT WEATHERSTRIP - REMOVAL).

2. Remove the waterdam (Refer to 23 - BODY/DOOR

- FRONT/WATERDAM - REMOVAL).

3. Remove the electric window switch from the door

trim panel and connect it to the door wire harness
(Refer to 8 - ELECTRICAL/POWER WINDOWS/
POWER WINDOW SWITCH - REMOVAL).

4. Raise the door glass to the position shown.

5. Remove the two nuts (1) that secure the door glass

to the window regulator (2) through the two sight
windows (3 and 4) and disengage the door glass
from the regulator.

6. Position the door glass to the full up position and

secure the glass using a wooden wedge or an
equivalent.

7. Lower the window regulator (4) and remove the

two nuts (3) that secure the regulator stabilizer (1)
to the door (2).

8. Remove the bolt (5) that secures the window reg-

ulator to the door and loosen the other two regula-
tor bolts (7).

9. Slide the window regulator upward and disengage

the two regulator bolts from the door.

10. Remove the window regulator through the open-

ing in the door and disconnect the door wire har-
ness (6).

DR/DH

DOOR - FRONT

23 - 47

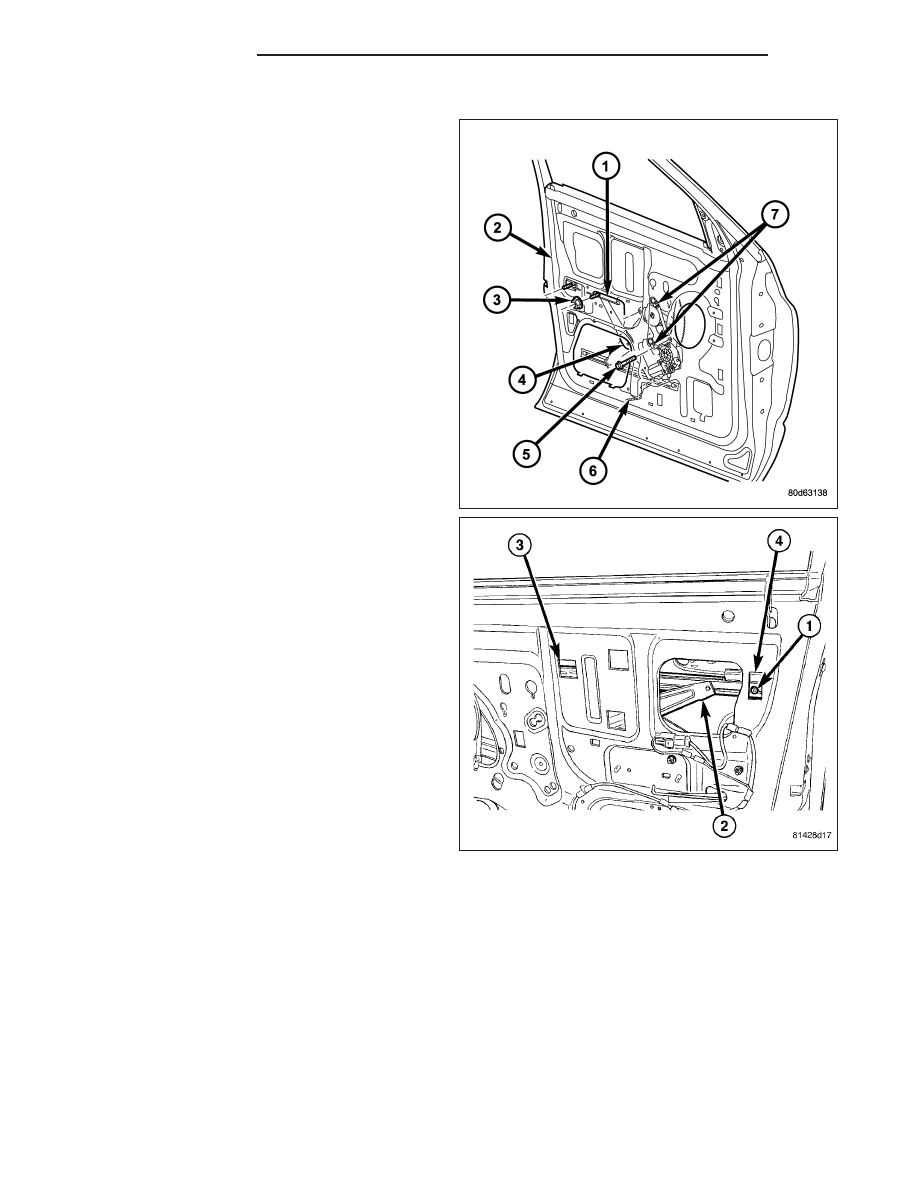

INSTALLATION

1. Connect the door wire harness (6) to the window

regulator (4) and install the regulator through the
opening in the door (2).

2. Engage the two regulator bolts (7) to the door.

3. Install the bolt (5) that secure the window regulator

to the door and tighten all three regulator bolts to
10 N·m (89 in. lbs.).

4. Position the regulator stabilizer (1) into the door

and install the two nuts (3). Tighten the nuts to 10
N·m (89 in. lbs.).

5. Raise the window regulator (2) to the position

shown.

6. Support the window glass and remove the wooden

wedge or equivalent.

7. Position the window glass to the window regulator

and install the two nuts (1) thought the two sight
windows (3 and 4). Tighten the nuts to 10 N·m (89
in. lbs.).

8. Disconnect the electric window switch from the

door wire harness and reinstall the switch onto the
door trim panel (Refer to 8 - ELECTRICAL/POWER
WINDOWS/POWER WINDOW SWITCH - INSTAL-
LATION).

9. Install the waterdam (Refer to 23 - BODY/DOOR -

FRONT/WATERDAM - INSTALLATION).

10. Install the inner belt molding (Refer to 23 - BODY/

WEATHERSTRIP/SEALS/FRONT DOOR INNER
BELT WEATHERSTRIP - INSTALLATION).

23 - 48

DOOR - FRONT

DR/DH

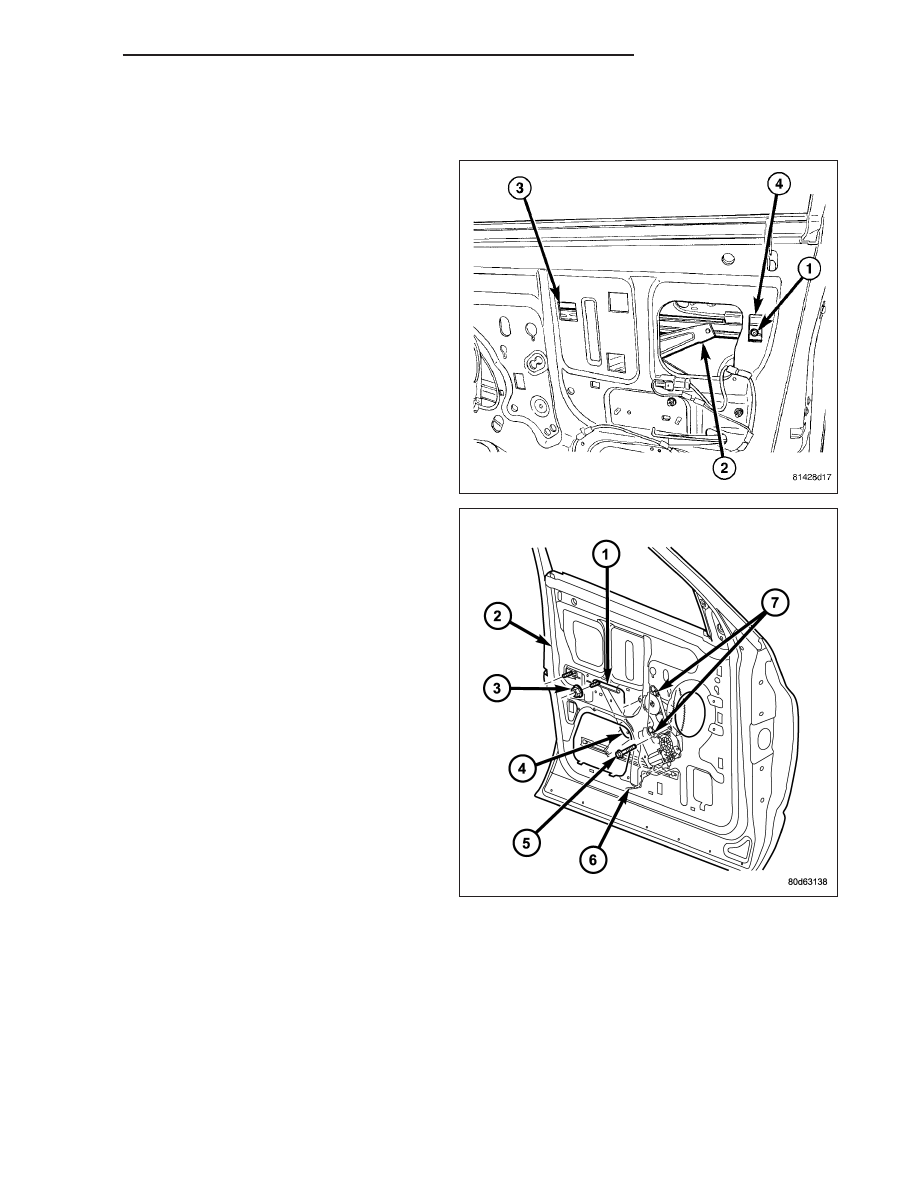

WINDOW REGULATOR - MANUAL

REMOVAL

1. Remove the inner belt molding (Refer to 23 -

BODY/WEATHERSTRIP/SEALS/FRONT

DOOR

INNER BELT WEATHERSTRIP - REMOVAL).

2. Remove the waterdam (Refer to 23 - BODY/DOOR

- FRONT/WATERDAM - REMOVAL).

3. Reinstall the manual window crank and raise the

door glass to the position shown.

4. Remove the two nuts (1) that secure the door glass

to the window regulator (2) through the two sight
windows (3 and 4) and disengage the door glass
from the regulator.

5. Position the door glass to the full up position and

secure the glass using a wooden wedge or an
equivalent.

6. Lower the window regulator (4) and remove the

two nuts (3) that secure the regulator stabilizer (1)
to the door (2).

7. Remove the two bolts (5) that secure the window

regulator to the door and loosen the other two reg-
ulator bolts (6).

8. Slide the window regulator upward and disengage

the two regulator bolts from the door.

9. Remove the window regulator through the opening

in the door.

DR/DH

DOOR - FRONT

23 - 49
