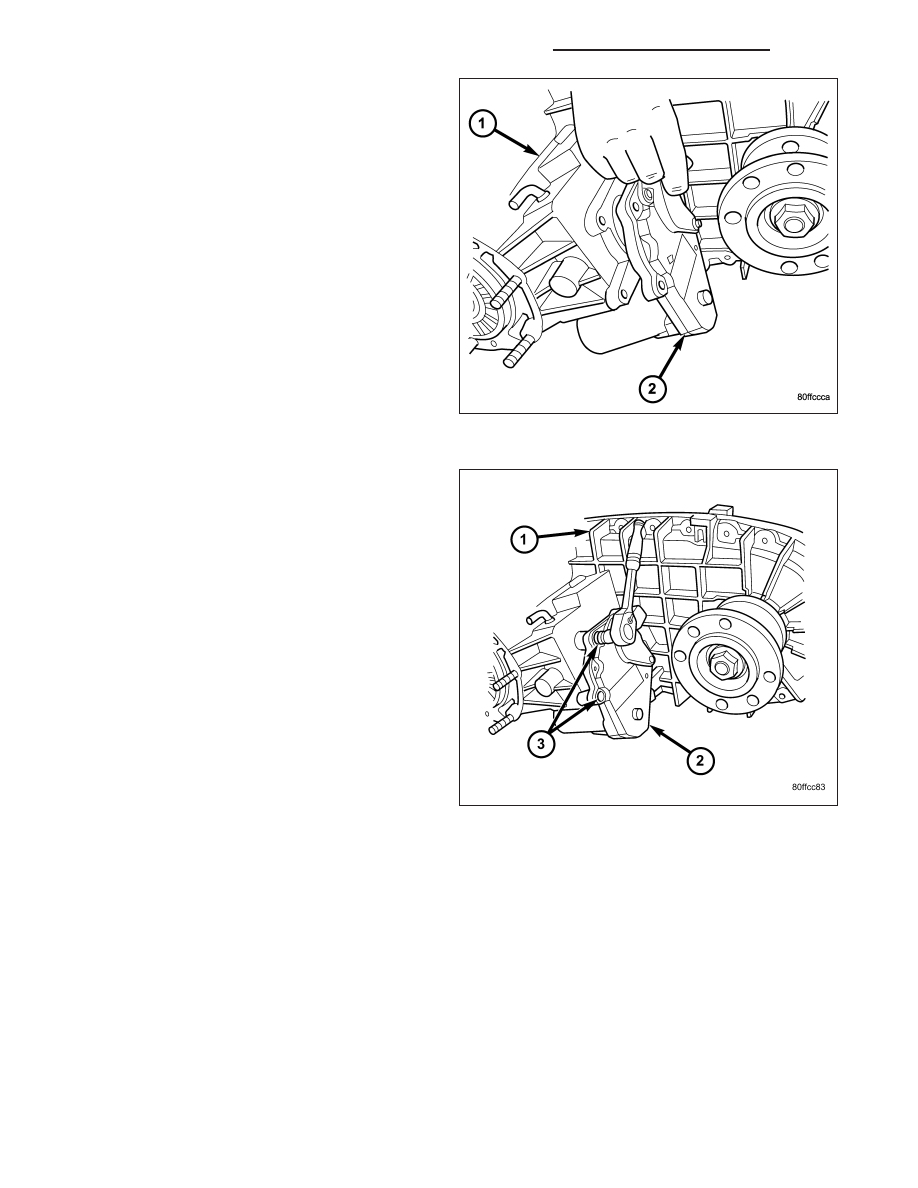

14. Position the shift motor and mode sensor assem-

bly (2) onto the transfer case (1).

15. Install the bolts (3) to hold the shift motor and

mode sensor assembly (2) to the transfer case
(1). Tighten the bolts to 16-25 N·m (12-18 ft. lbs.).

21 - 1540

TRANSFER CASE - NV273 - SERVICE INFORMATION

DR/DH

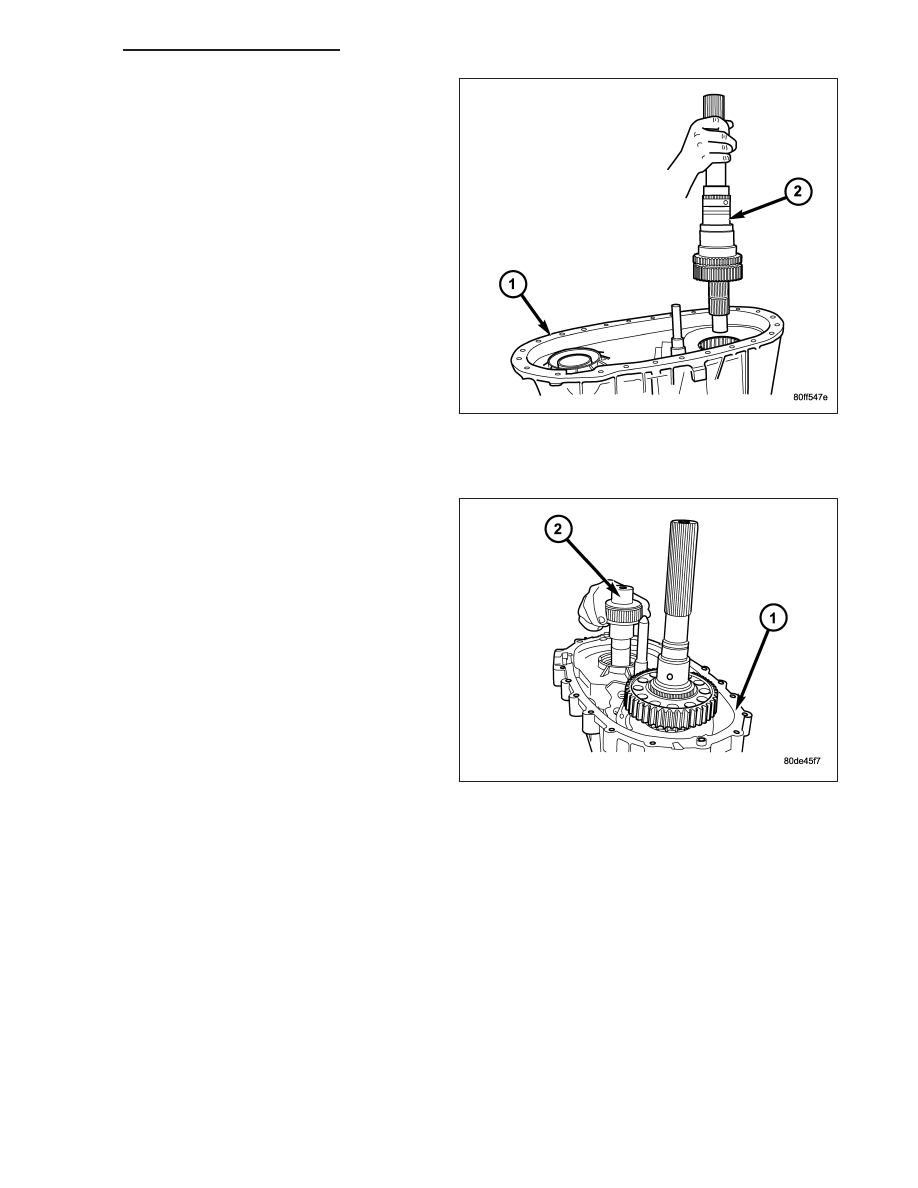

16. Install mainshaft (2)into the transfer case (1).

Guide mainshaft through the mode and range
sleeves and into the input gear.

FRONT OUTPUT SHAFT AND DRIVE CHAIN

1. Install the front output shaft (2) into the front output

shaft front bearing.

DR/DH

TRANSFER CASE - NV273 - SERVICE INFORMATION

21 - 1541

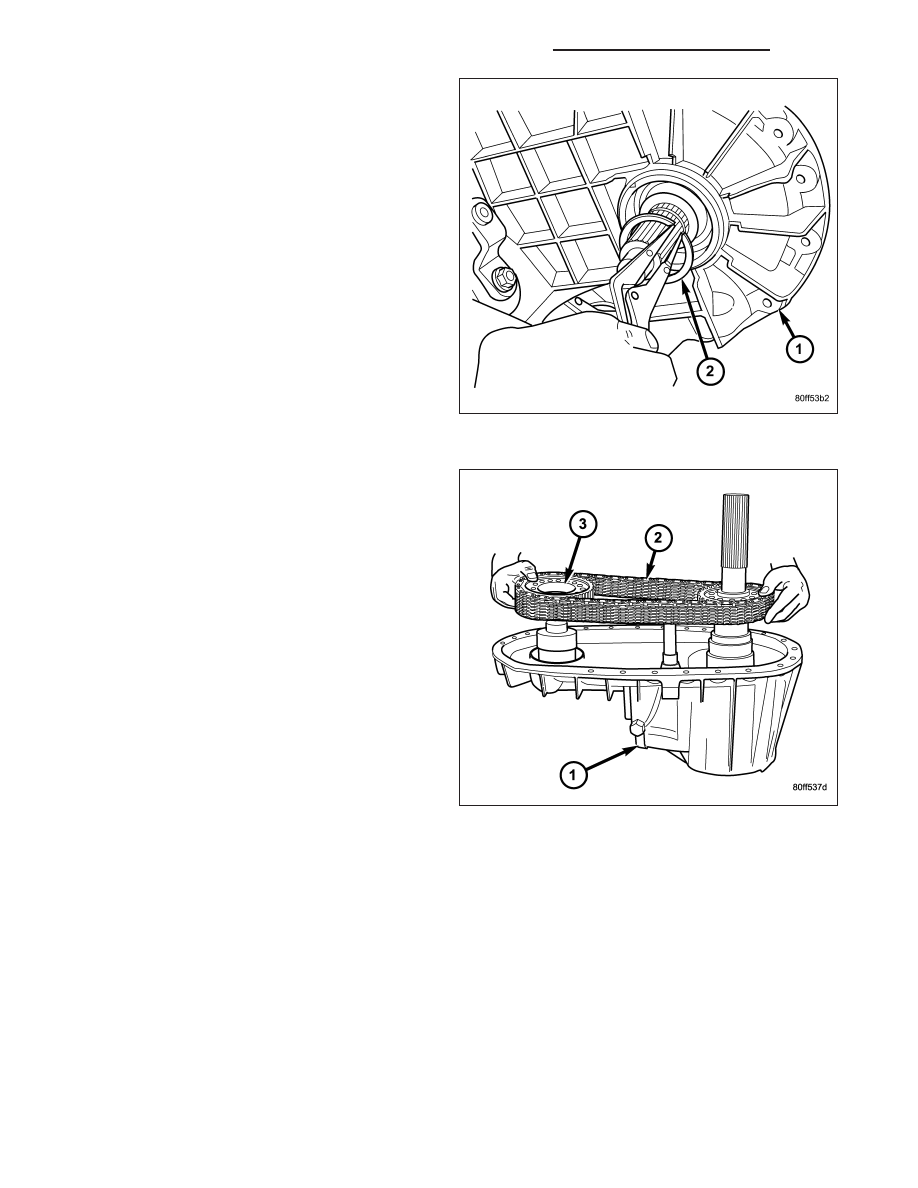

2. Install the front output shaft bearing inner snap-ring

(2) onto the output shaft.

3. Install the new front output shaft seal with Installer

MB991168A.

4. Insert front drive sprocket (3) in drive chain (2).

5. Install drive chain around rear drive sprocket.

6. Position rear drive sprocket over the output shaft

and lower the sprocket and chain assembly until
the front sprocket is positioned over the front out-
put shaft.

7. Align the splines in the sprockets to the splines on

the output shafts and install the sprockets onto the
output shafts.

21 - 1542

TRANSFER CASE - NV273 - SERVICE INFORMATION

DR/DH

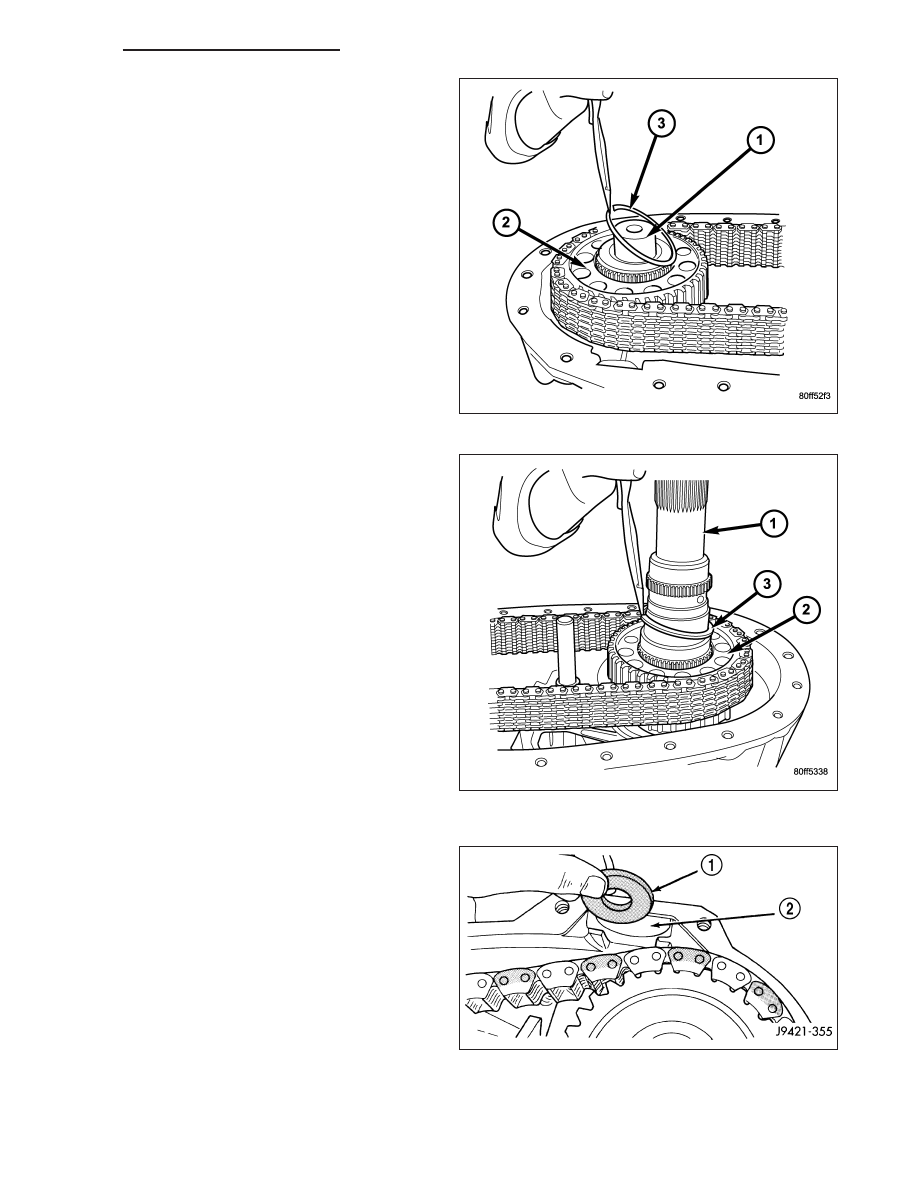

8. Install front sprocket (2) retaining ring (3).

9. Install rear sprocket (2) retaining ring (3).

10. Insert magnet (1) in front case pocket (2).

DR/DH

TRANSFER CASE - NV273 - SERVICE INFORMATION

21 - 1543
