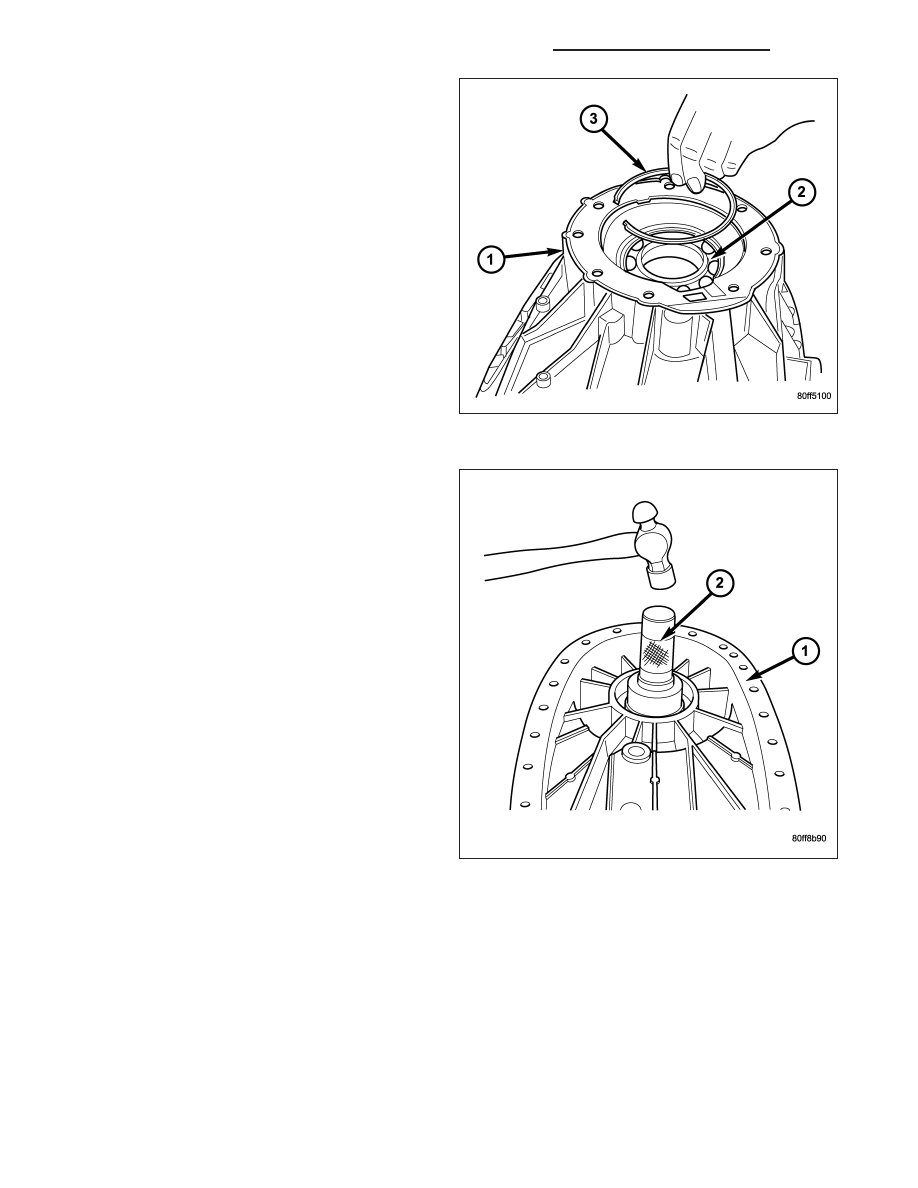

16. Remove the rear output shaft bearing (2) snap-

ring (3) from the rear case half (1).

17. Remove the rear output shaft bearing from the

rear case (1) using Installer 7888 (2).

21 - 1532

TRANSFER CASE - NV273 - SERVICE INFORMATION

DR/DH

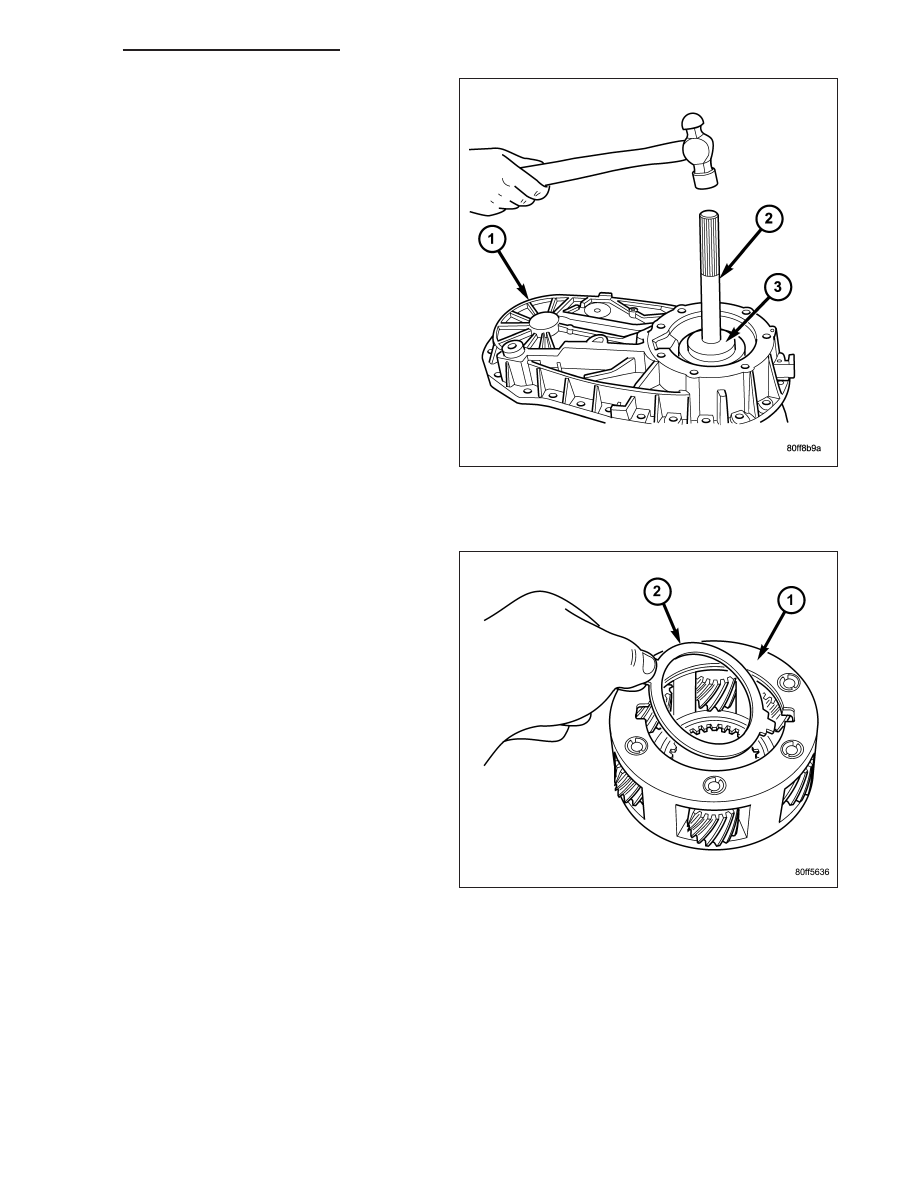

18. Install the rear output shaft bearing into the rear

case (1) using Installer 8152 (3) and Handle
C-4171 (2).

19. Install the rear output shaft bearing snap-ring into

the rear case half.

INPUT AND PLANETARY GEAR

1. Lubricate gears and thrust washers with recom-

mended transmission fluid.

2. Install bottom thrust washer (2) in low range gear

planetary (1). Be sure washer tabs are properly
aligned in gear notches.

DR/DH

TRANSFER CASE - NV273 - SERVICE INFORMATION

21 - 1533

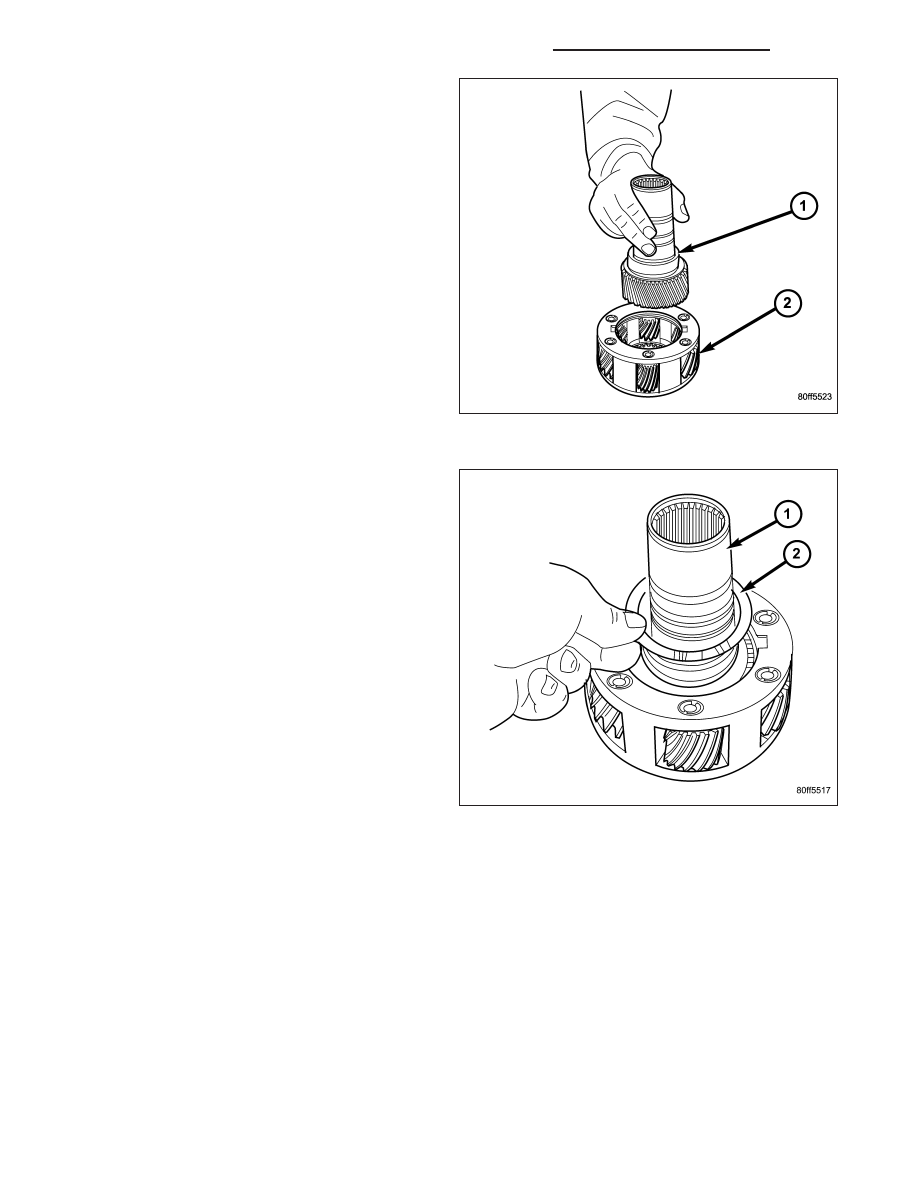

3. Install input gear (1) in low range gear (2). Be sure

input gear is fully seated.

4. Install remaining thrust washer (2) in low range

gear and on top of input gear (1).

21 - 1534

TRANSFER CASE - NV273 - SERVICE INFORMATION

DR/DH

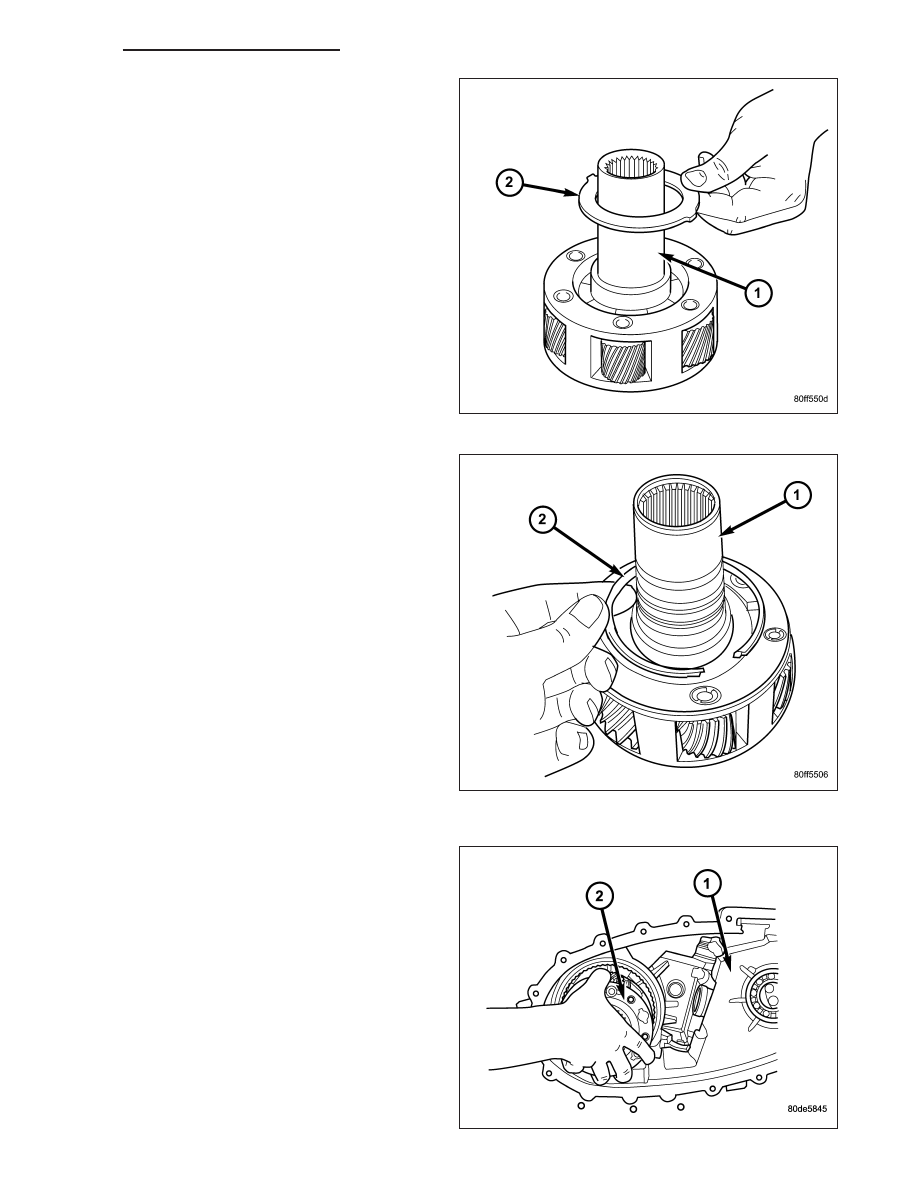

5. Install retainer (2) on input gear (1).

6. Install snap-ring (2).

7. Align and install low range/input gear assembly (2)

in front case (1). Be sure low range gear pinions
are engaged in annulus gear and that input gear
shaft is fully seated in front bearing.

DR/DH

TRANSFER CASE - NV273 - SERVICE INFORMATION

21 - 1535
