SYSTEM CONTROL MODE TMEOUT — 74 (CONTINUED)

6.

BRAKE SWITCH SENSE CIRCUIT

NOTE: The brake lamps must be operating properly before contining.

NOTE: Riding the brake can cause this fault, a review of the customers driving habits may help in the diag-
nosing of this DTC.
With the DRBIII

T

, in the Inputs/Outputs, monitor the Brake Switch state.

Apply and release the brake pedal.

Does the Brake Switch state on the DRBIII

T

match the actual pedal state?

Yes

>> Replace the Controller Antilock Brake in accordance with the Service Information. refer to the symptom

*Replacing the Controller Antilock Brake for additional information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Repair the Brake Switch Sense circuit. If OK, replace the Brake Switch.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

5 - 188

BRAKES - ABS - ELECTRICAL DIAGNOSTICS

DR/DH

SYSTEM OVER/UNDER VOLTAGE - 96

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition on.

•

Set Condition:
When CAB voltage drops below 9.5 volts or if the voltage rises above 17 volts. ABS will be disabled for the
duration of the out of voltage.

Possible Causes

INTERMITTENT BATTERY VOLTAGE HIGH DTC

POWERTRAIN CHARGING SYSTEM DTCS PRESENT

CONTROLLER ANTI-LOCK BRAKE

Diagnostic Test

1.

DTC IS ACTIVE

NOTE: Diagnose and repair any powertrain Charging system DTCs before continuing with this procedure.

NOTE: Ensure the battery is fully charged.
Turn the ignition on.

With the DRBIII

T

, record and erase DTCs.

Start the engine.

Measure the voltage at both the Fused B+ circuit and Fused Ignition Switch Output circuit at the by back probeing
the CAB harness connector.

Is the voltage between 10 and 16.5 volts and the DTC is present?

Yes

>> Replace the Controller Anti-lock Brake Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 2

2.

INTERMITTENT DTC

NOTE: Check the Powertrain Control Module for any charging system DTCs and repair as necessary.
Turn the ignition off.

NOTE: Inspect the CAB fuses, harness connector, and wiring, look for open fuses, corrosion, and/or dam-
age.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Check connectors - Clean/repair as necessary.

Ensure the charging system is operating properly.

Inspect the vehicle for aftermarket accessories that may exceed the Charging System output.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Test Complete.

DR/DH

BRAKES - ABS - ELECTRICAL DIAGNOSTICS

5 - 189

*REPLACING THE ANTILOCK BRAKE MODULE

Possible Causes

REPLACING THE ANTI-LOCK BRAKE MODULE

Diagnostic Test

1.

REPLACING THE ANTILOCK BRAKE MODULE

NOTE: Note: It may be necessary to call STAR to order a new ABS module.

NOTE: Note: Failure to properly program the ABS module will result in an illuminated or blinking ABS indi-
cator.
Turn the ignition off.

Replace the Anti-lock Brake Module in accordance with the Service Information.

With the scan tool, perform the module configuration procedures as necessary in accordance with the Service Infor-
mation.

Road test the vehicle above 40 m.p.h. for at least two minutes.

With the scan tool, select View DTCs in the Anti-Lock Brake Module.

Are there any DTCs present?

Yes

>> Perform the appropriate diagnostic procedure(s).

No

>> Test Complete

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

5 - 190

BRAKES - ABS - ELECTRICAL DIAGNOSTICS

DR/DH

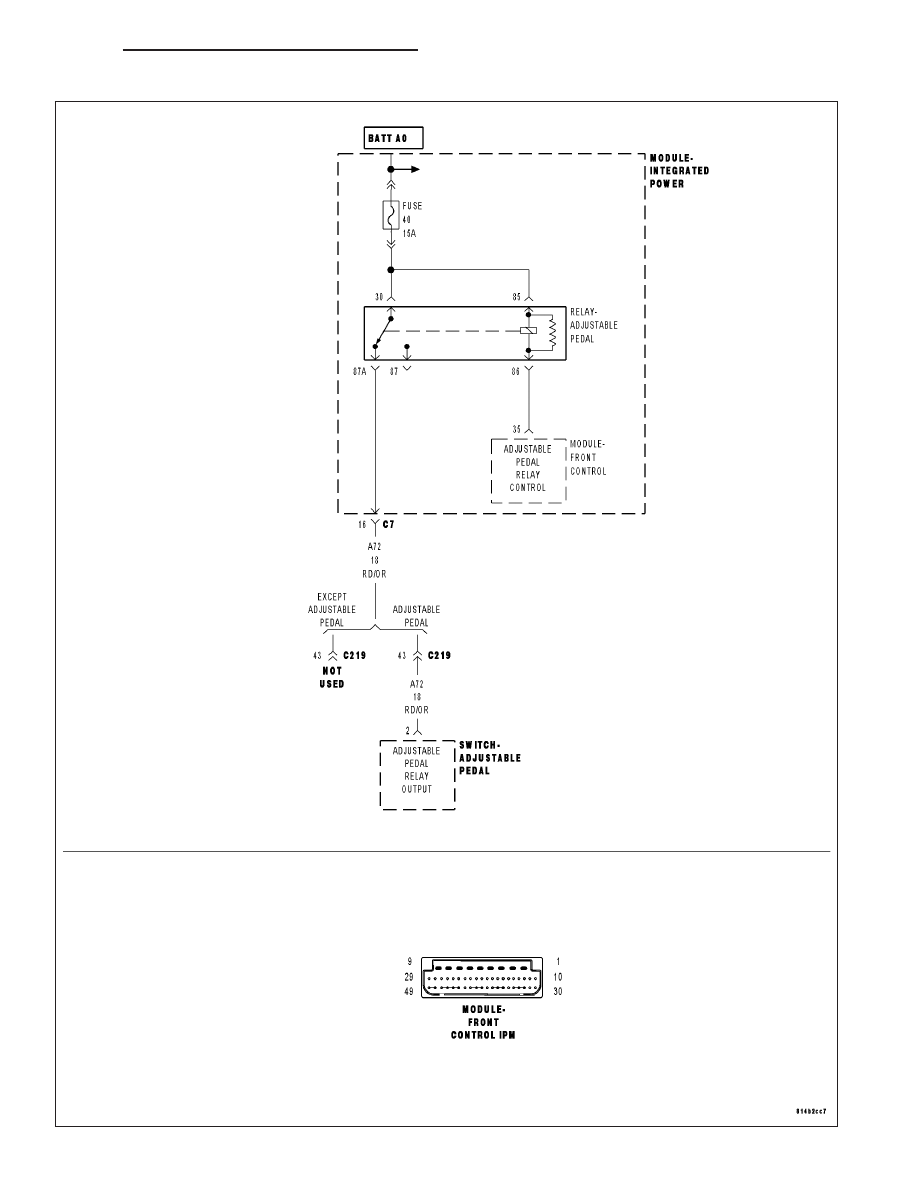

APS RELAY CONTROL CIRCUIT HIGH
