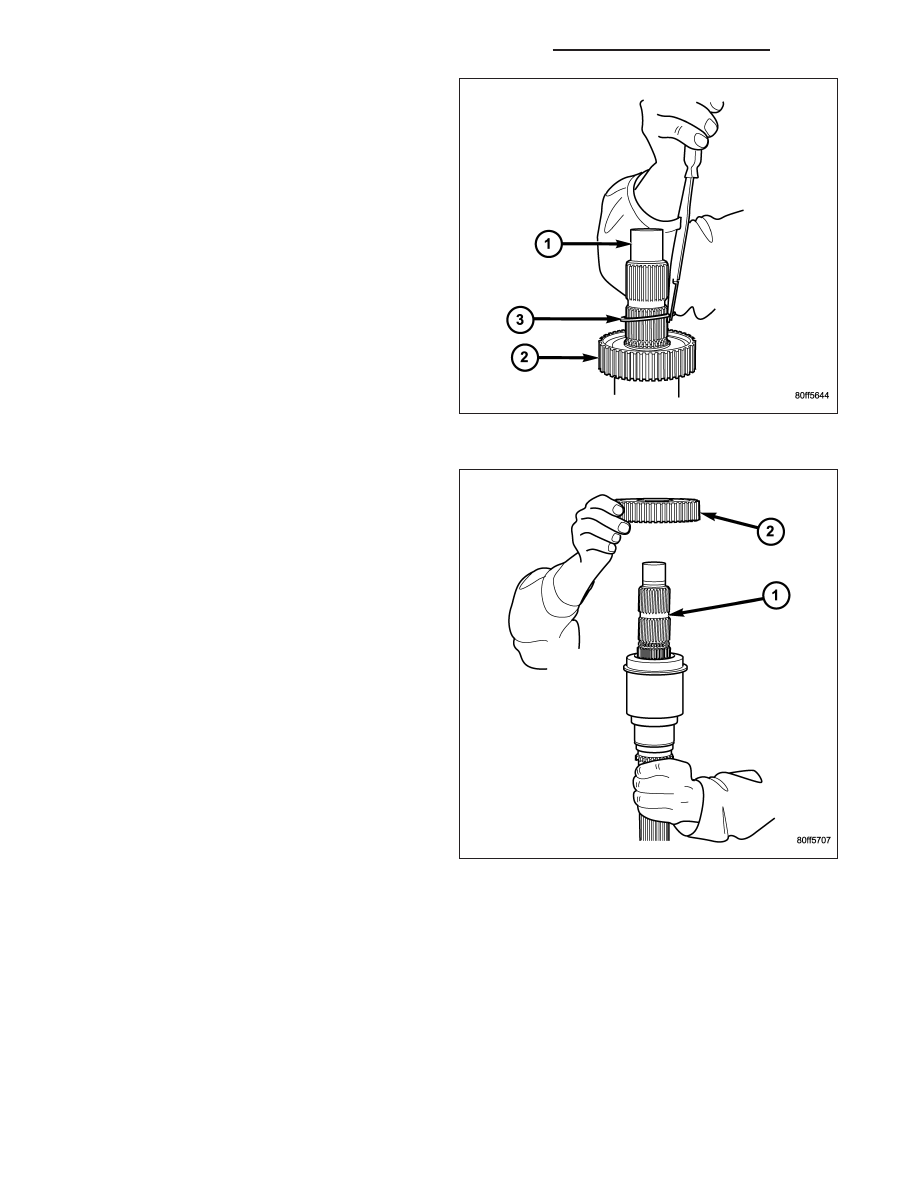

2. Remove the mode hub (2) retaining ring (3) from

the mainshaft (1).

3. Remove the mode hub (2) from the mainshaft (1).

21 - 1520

TRANSFER CASE - NV273 - SERVICE INFORMATION

DR/DH

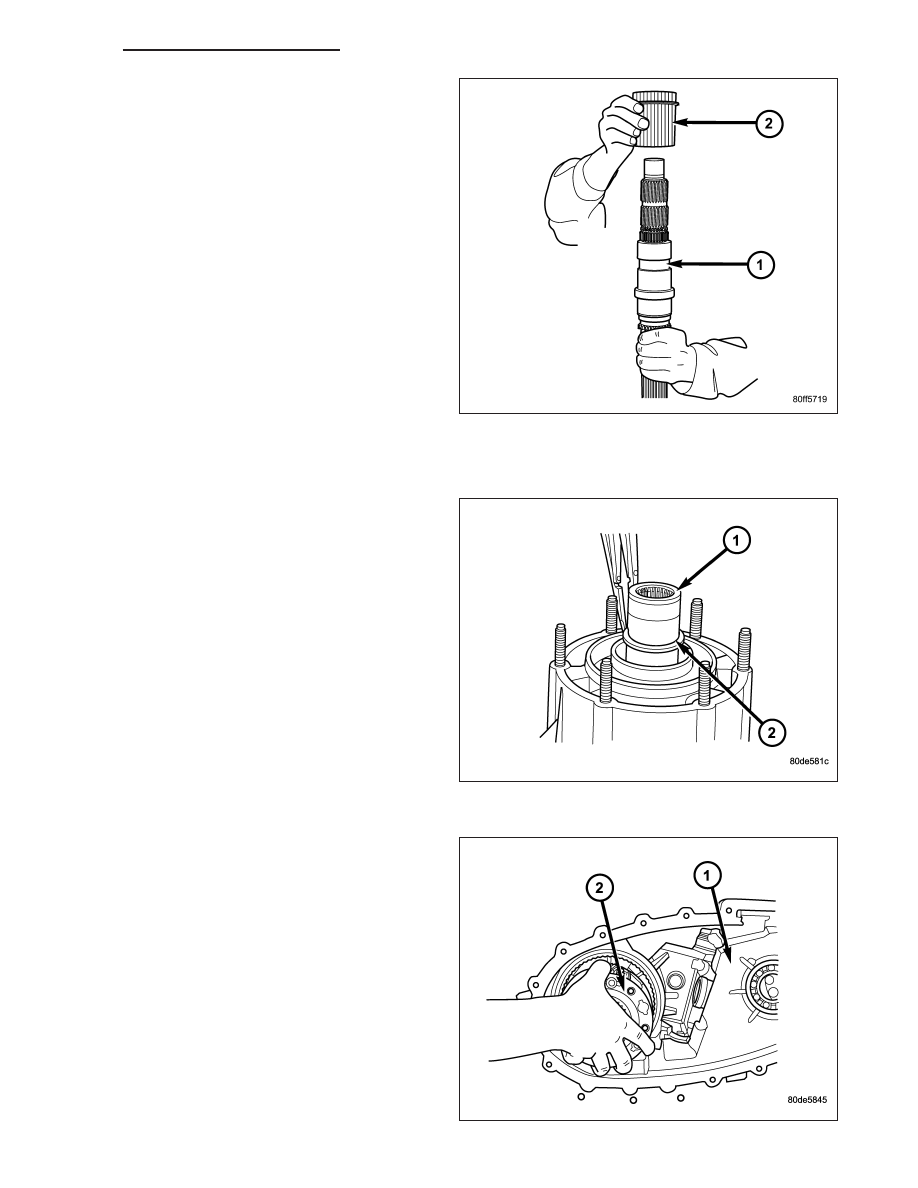

4. Remove the drive sprocket drive hub (2) from the

mainshaft (1).

INPUT AND PLANETARY GEAR

1. Remove input gear seal with suitable screw and

slide hammer.

2. Remove input gear (1) retaining ring (2) with heavy

duty snap-ring pliers.

3. Place front case in horizontal position. Then

remove input gear and low range gear as an
assembly (2). Tap gear out of bearing with plastic
mallet, if necessary.

DR/DH

TRANSFER CASE - NV273 - SERVICE INFORMATION

21 - 1521

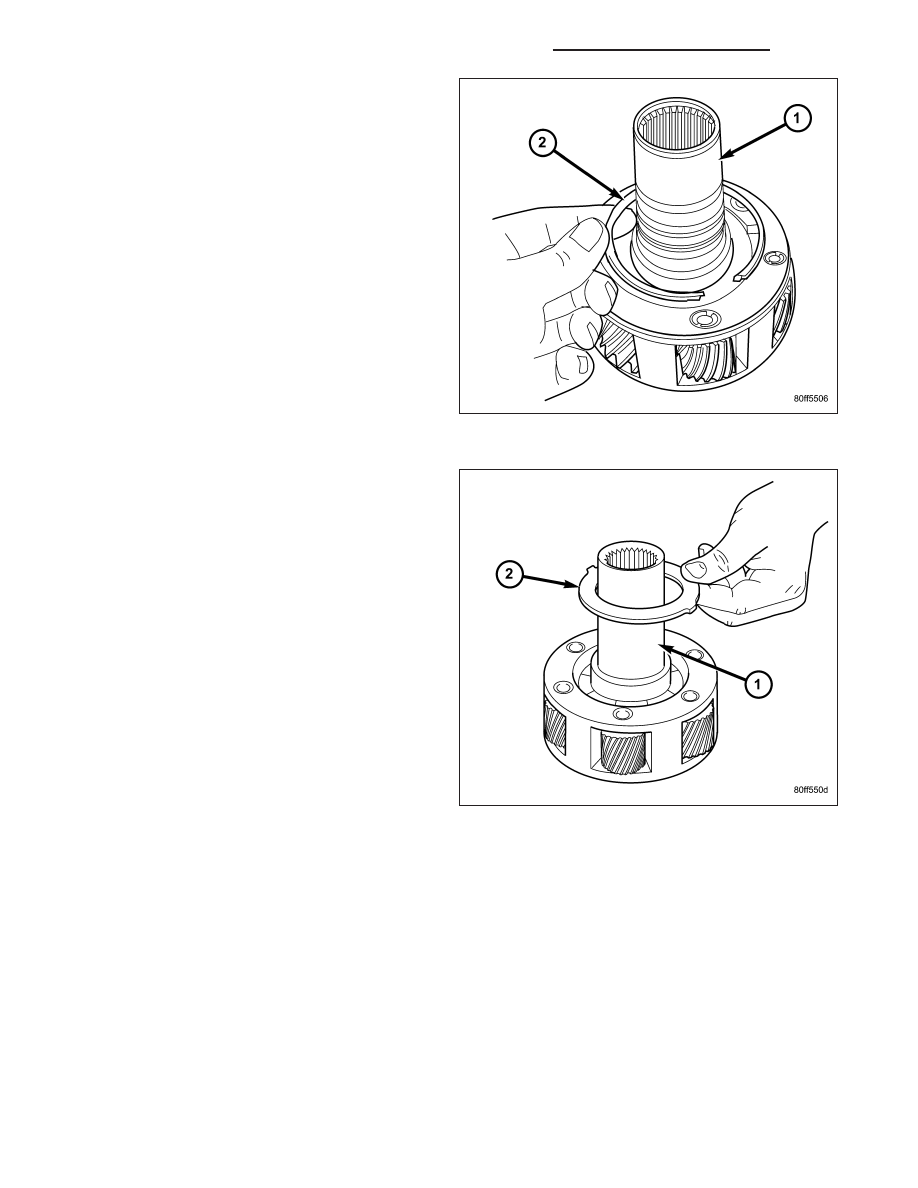

4. Remove snap-ring (2) that retains input gear (1) in

the low range gear.

5. Remove retainer (2).

21 - 1522

TRANSFER CASE - NV273 - SERVICE INFORMATION

DR/DH

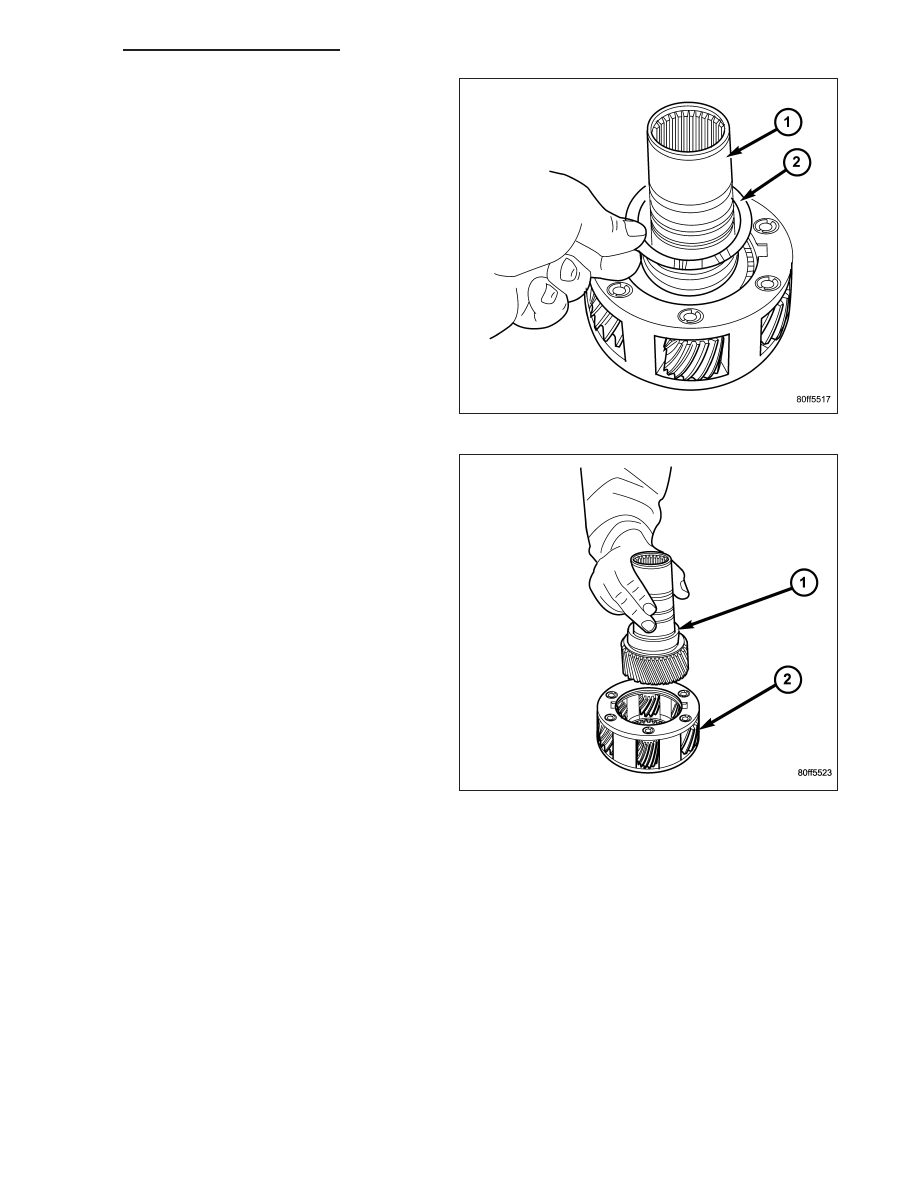

6. Remove front thrust plate (2).

7. Remove input gear (1).

DR/DH

TRANSFER CASE - NV273 - SERVICE INFORMATION
