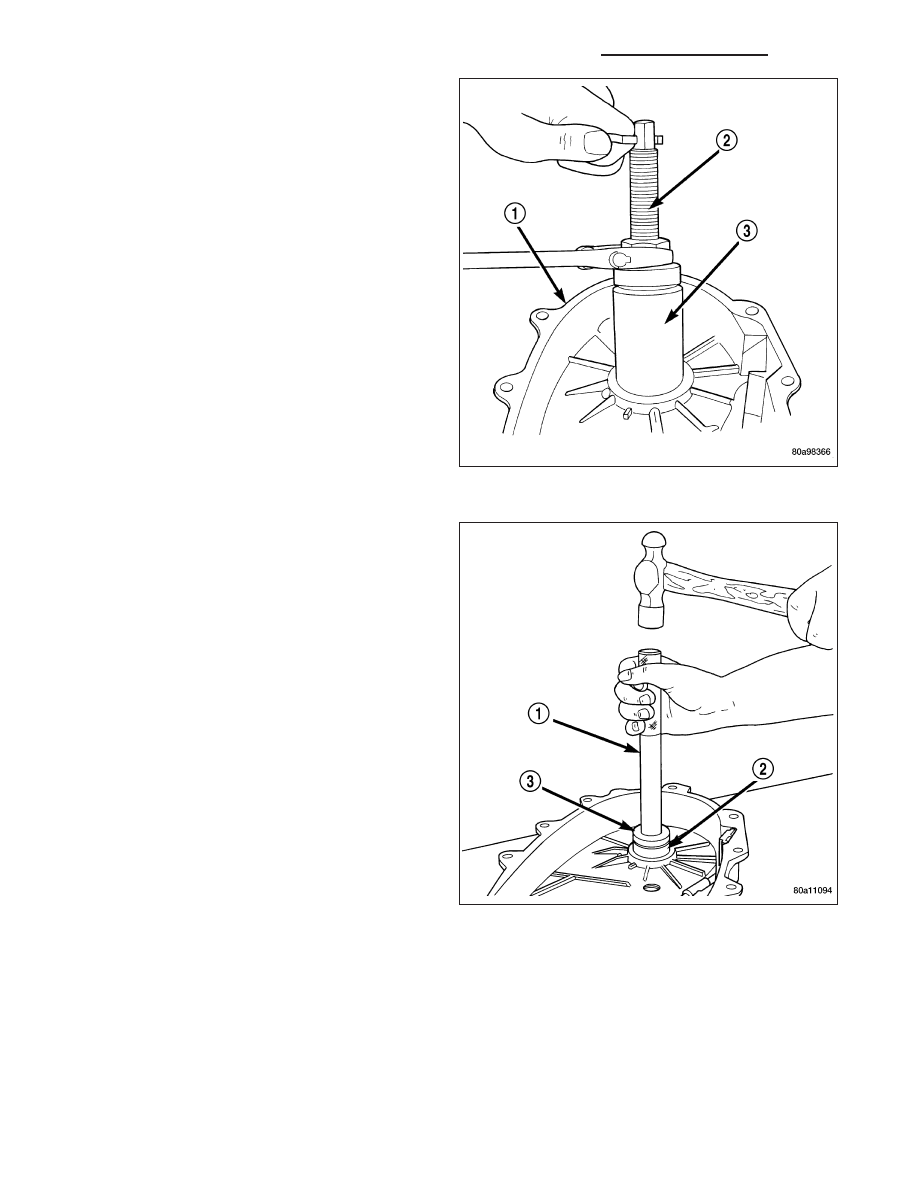

7. Remove the front output shaft rear bearing with the

screw and jaws from Remover L-4454 (2) and Cup
8148 (3).

8. Install new bearing with Tool Handle C-4171 (1)

and Installer 5066 (3).

21 - 1484

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

DR/DH

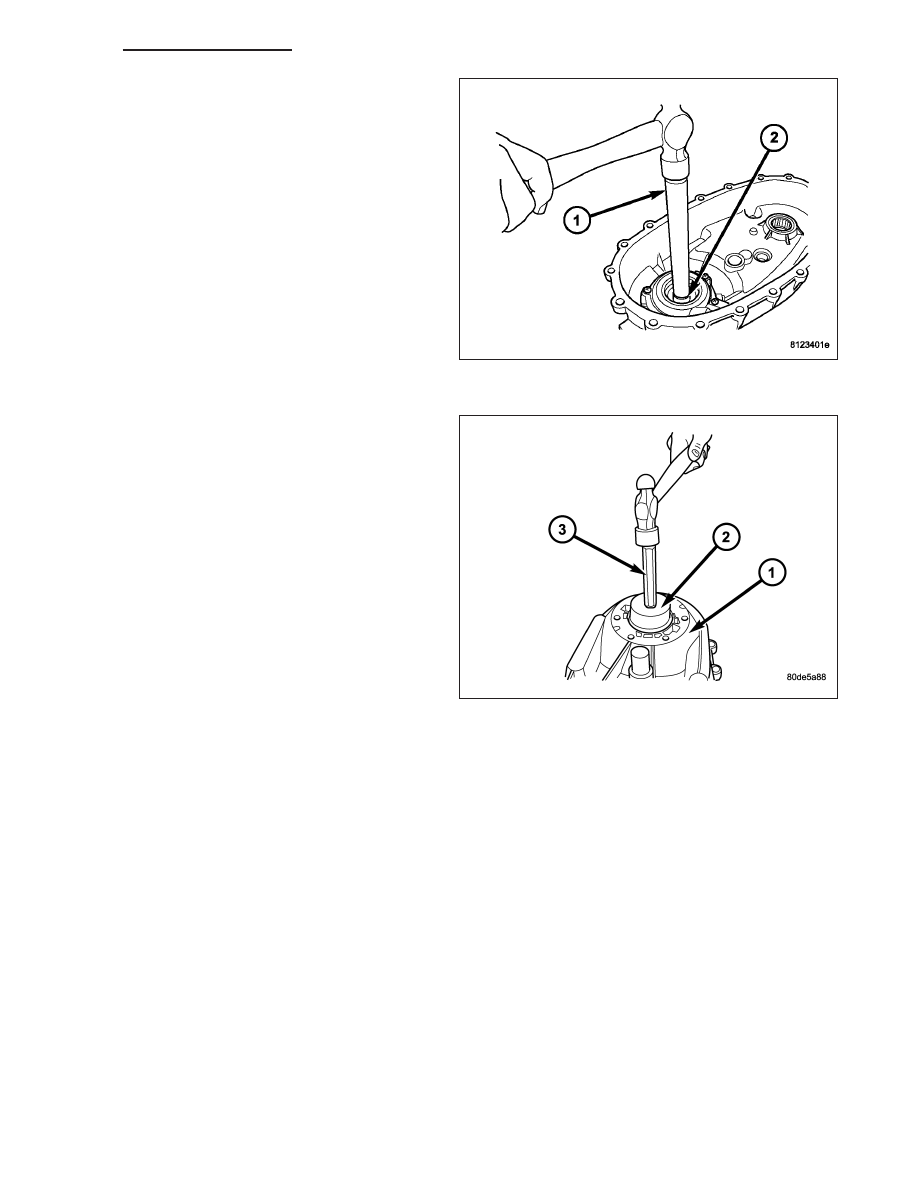

9. Remove the rear output shaft bearing from the rear

case using Installer 5065 (2) and Handle C-4171
(1).

10. Install the rear output shaft bearing into the rear

case using Remover/Installer 6953 (2) and Handle
C-4171 (3).

DR/DH

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

21 - 1485

INPUT AND PLANETARY GEAR

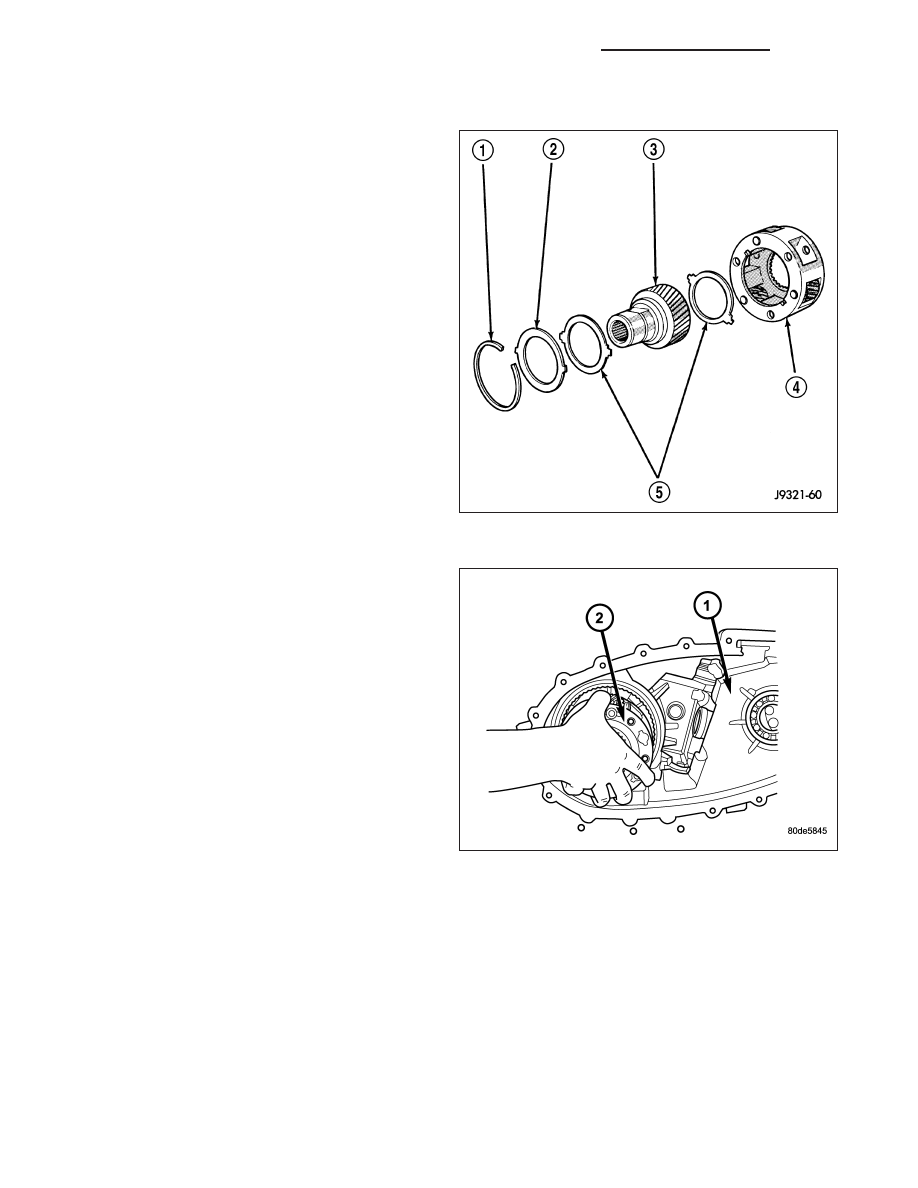

1. Lubricate gears and thrust washers (5) with recom-

mended transmission fluid.

2. Install first thrust washer in low range gear (4). Be

sure washer tabs are properly aligned in gear
notches.

3. Install input gear (3) in low range gear (4). Be sure

input gear is fully seated.

4. Install remaining thrust washer (5) in low range

gear (4) and on top of input gear (3). Be sure
washer tabs are properly aligned in gear notches.

5. Install retainer (2) on input gear and install snap-

ring (1).

6. Align and install low range/input gear assembly (2)

in front case (1). Be sure low range gear pinions
are engaged in annulus gear and that input gear
shaft is fully seated in front bearing.

21 - 1486

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

DR/DH

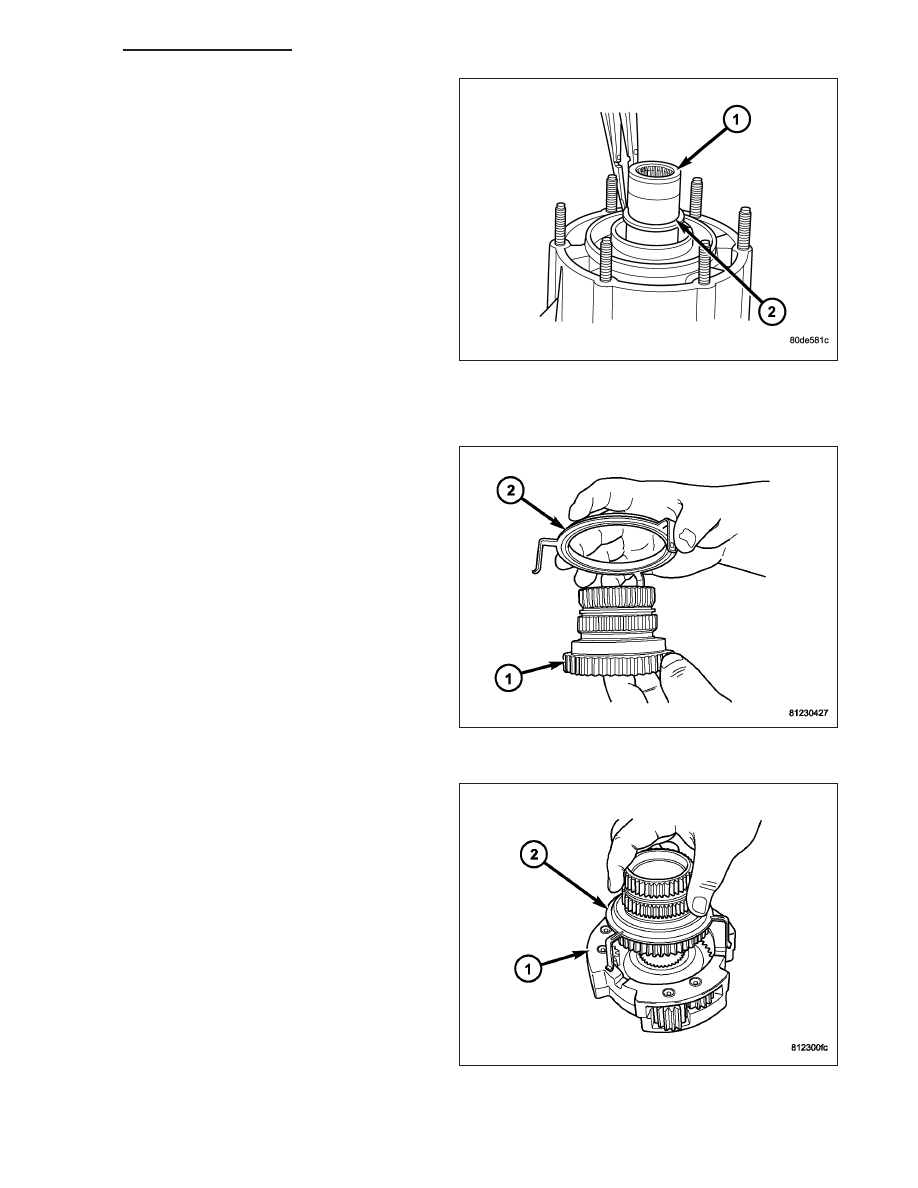

7. Install snap-ring (2) to hold input/low range gear (1)

into front bearing.

8. Install a new input gear seal using Installer 8841

and Handle C-4171.

SHIFT FORKS AND MAINSHAFT

1. Lubricate mainshaft splines with recommended

transmission fluid.

NOTE: Replace the mode hub retainer if the legs
were distorted during removal.

2. Install the mode hub retainer (1) onto the mode

hub (2).

3. Install the mode hub (2) and mode hub retainer

onto the differential assembly (1). Make sure the
retainer is fully seated onto the differential.
