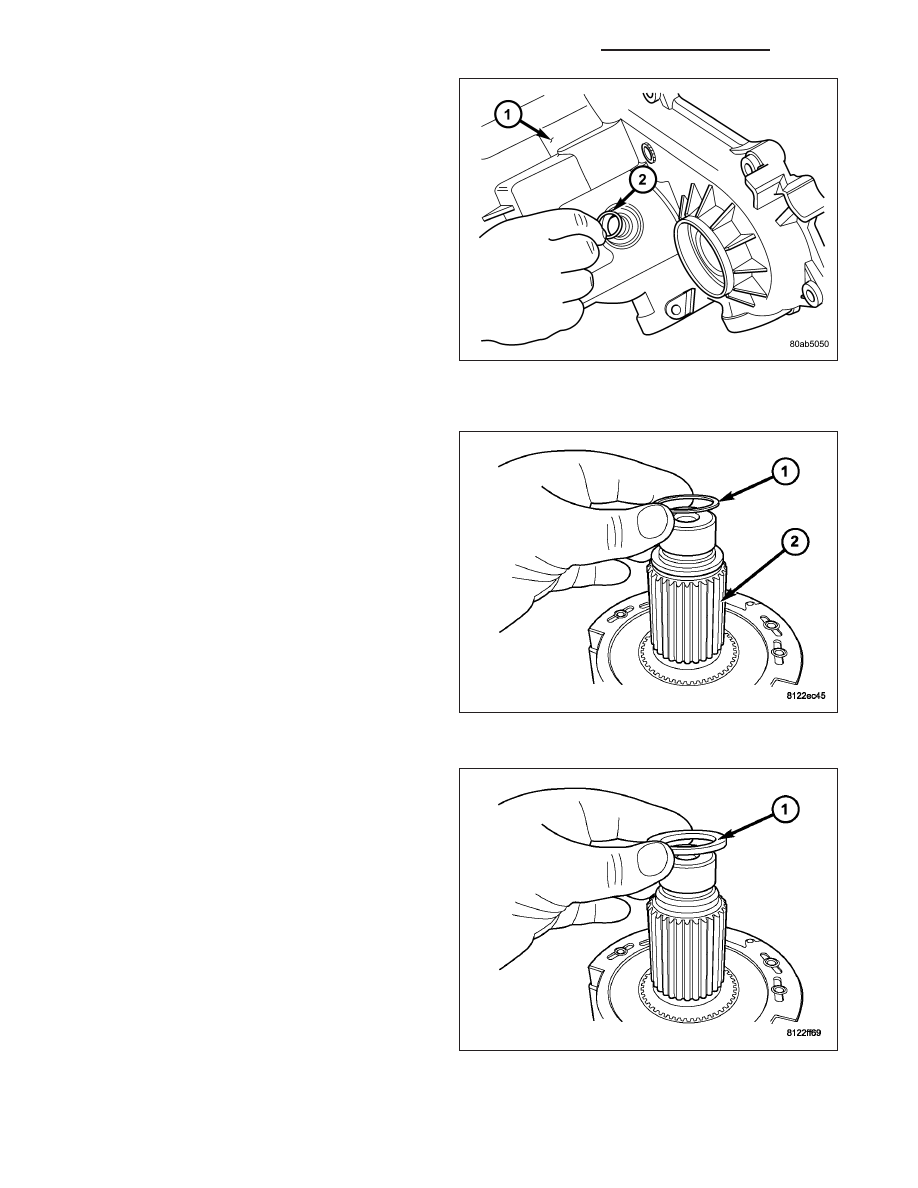

9. Remove the shift sector o-ring (2).

MAINSHAFT

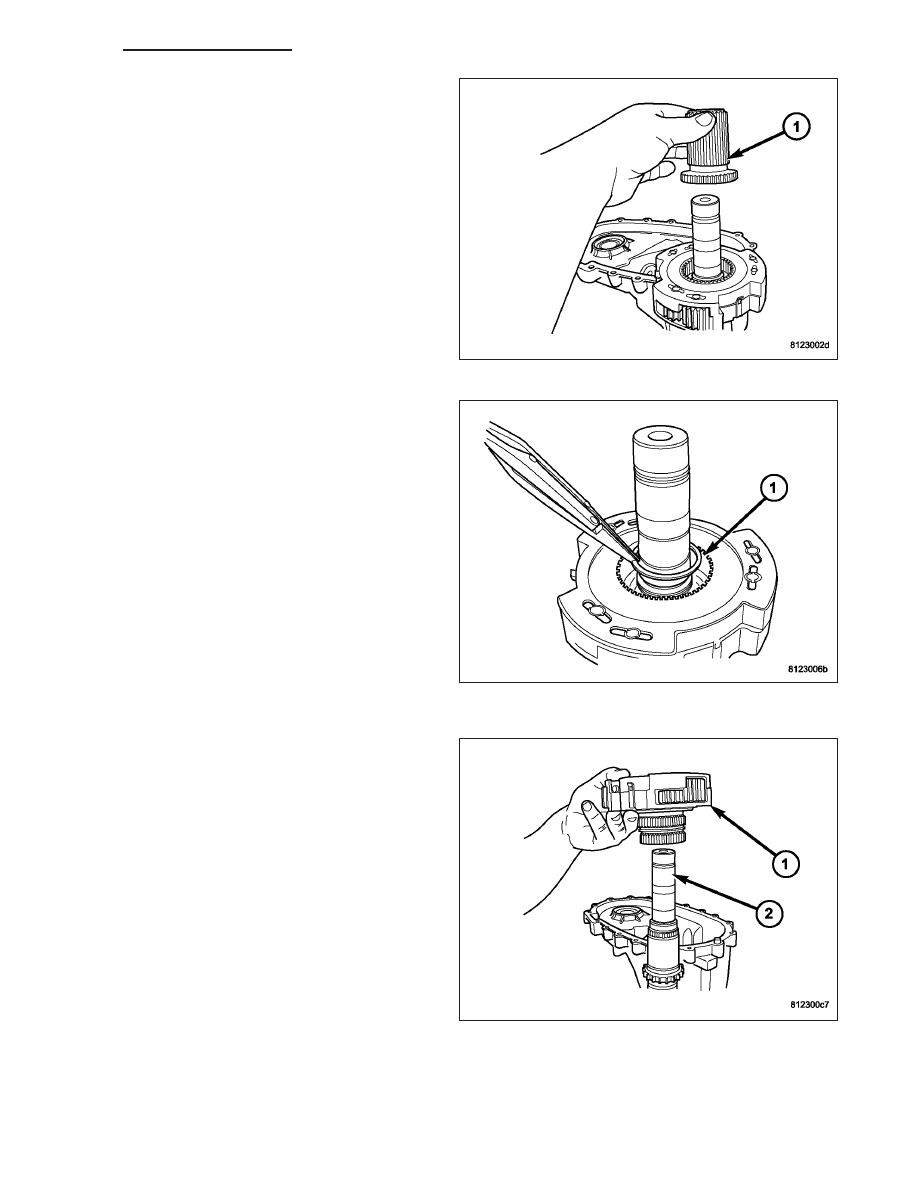

1. Remove intermediate clutch shaft (2) snap-ring (1).

2. Remove the intermediate clutch shaft thrust ring

(1).

21 - 1476

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

DR/DH

3. Remove the intermediate clutch shaft (1).

4. Remove the differential snap-ring (1).

5. Remove the differential assembly (1) from the

mainshaft (2).

DR/DH

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

21 - 1477

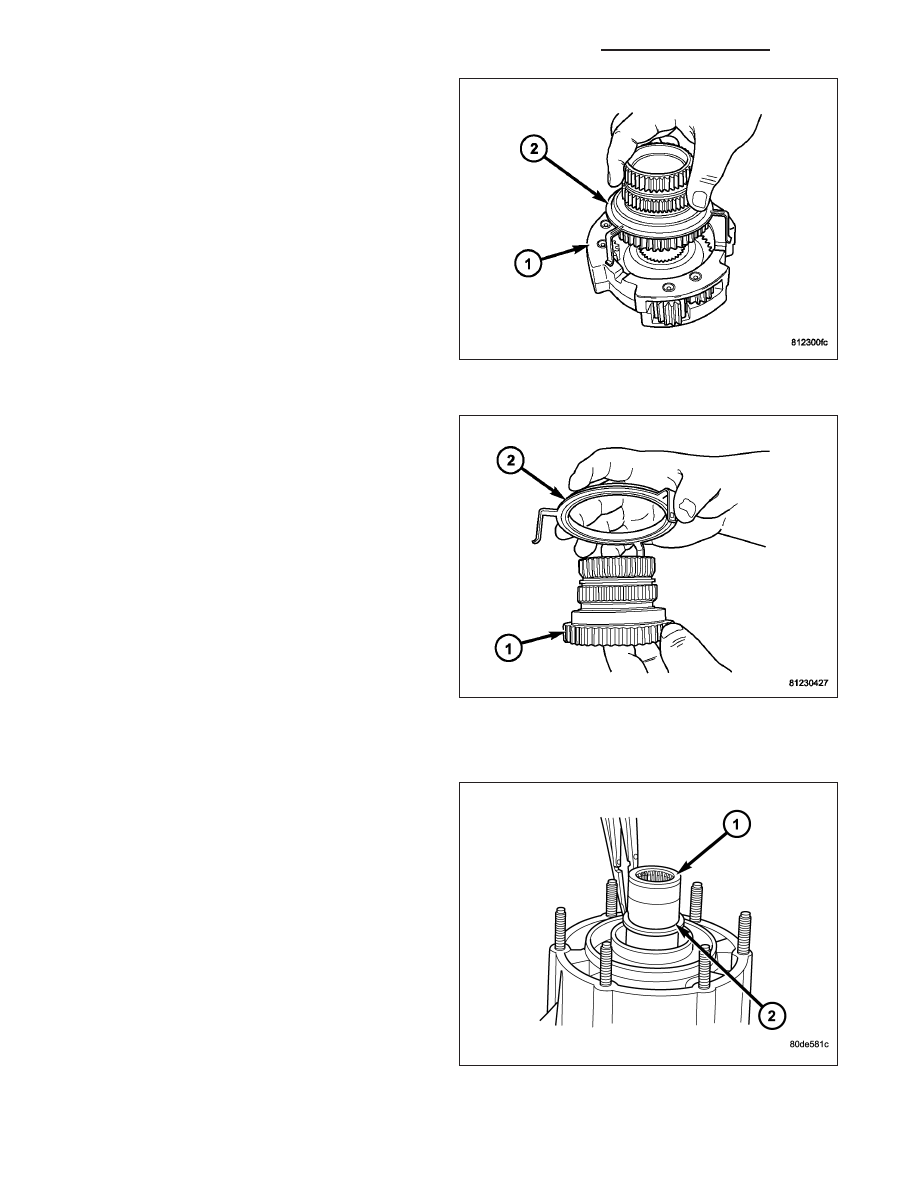

6. Remove the mode hub (2) and mode hub retainer

from the differential assembly (1).

7. Remove the mode hub retainer (1) from the mode

hub (2).

INPUT AND PLANETARY GEAR

1. Remove input gear seal with suitable screw and

slide hammer.

2. Remove input gear retaining ring (2) with heavy

duty snap-ring pliers.

21 - 1478

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

DR/DH

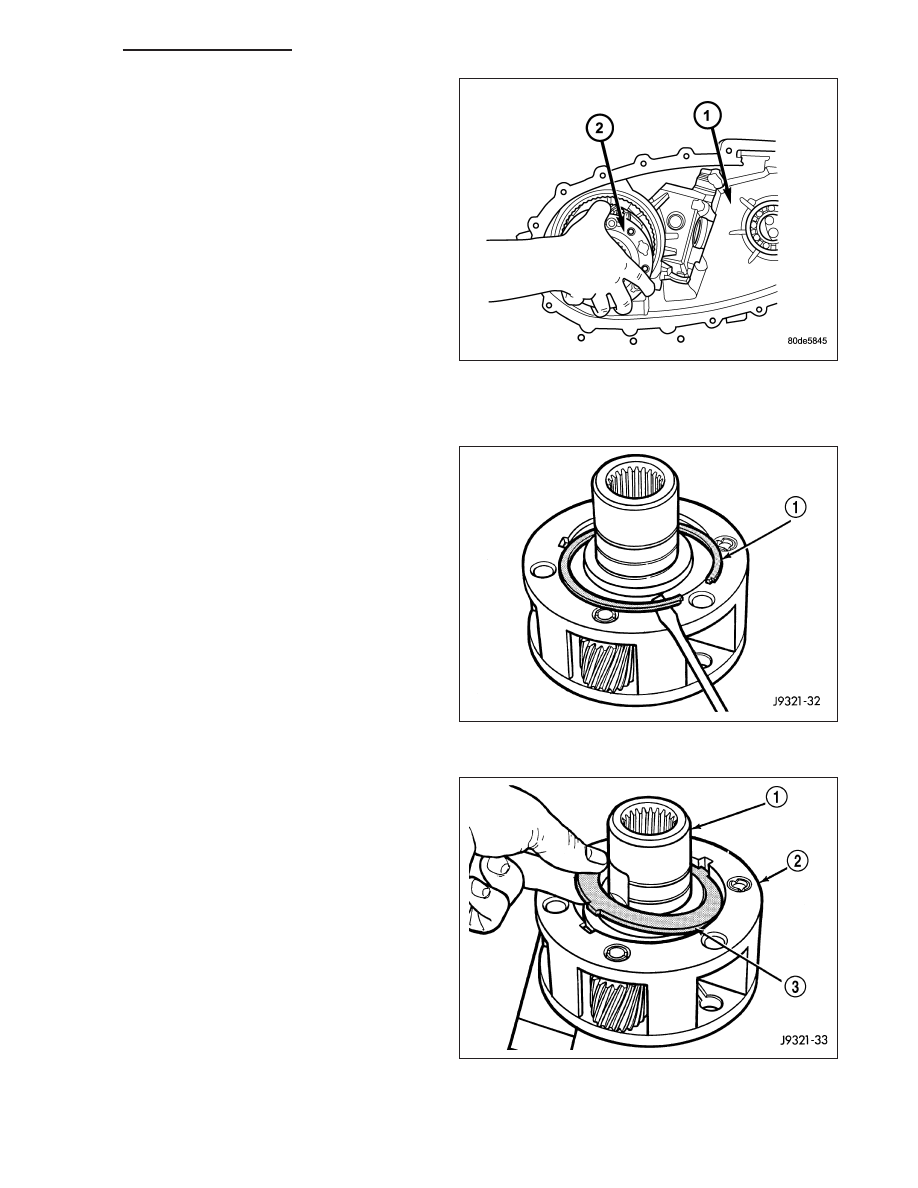

3. Place front case in horizontal position. Then

remove input gear and low range gear as an
assembly (2). Tap gear out of bearing with plastic
mallet, if necessary.

INPUT AND PLANETARY GEAR

1. Remove snap-ring (1) that retains input gear in low

range gear.

2. Remove retainer (3).
