Dodge Ram Truck 1500-2500-3500. Manual - part 1884

CONDITION

POSSIBLE CAUSE

CORRECTION

Transfer case noisy while in, or
jumps out of, 4LO.

1) Transfer case not completely
engaged in 4LO position.

1) While rolling 2-3 MPH and the
transmission in NEUTRAL, or the
clutch depressed on vehicles
equipped with a manual
transmission, shift the transfer case
to the AWD or 4LOCK position, and
then back into the 4LO position.

2) Range fork damaged, inserts
worn, or fork is binding on the shift
rail.

2) Repair or replace components as
necessary.

3) Low range gear worn or
damaged.

3) Repair or replace components as
necessary.

Lubricant leaking from transfer case
seals or vent.

1) Transfer case overfilled.

1) Drain lubricant to the correct
level.

2) Transfer case vent closed or
restricted.

2) Clean or replace vent as
necessary.

3) Transfer case seals damaged or
installed incorrectly.

3) Replace suspect seal.

Transfer case will not shift through
4LOCK (Part-time) range.

1) Incomplete shift due to drivetrain
torque load.

1) Drive in a straight line and
momentarily release the accelerator
pedal to complete the shift.

2) Incorrect tire pressure.

2) Correct tire pressure as
necessary.

3) Excessive tire wear.

3) Correct tire condition as
necessary.

4) Excessive vehicle loading.

4) Correct as necessary.

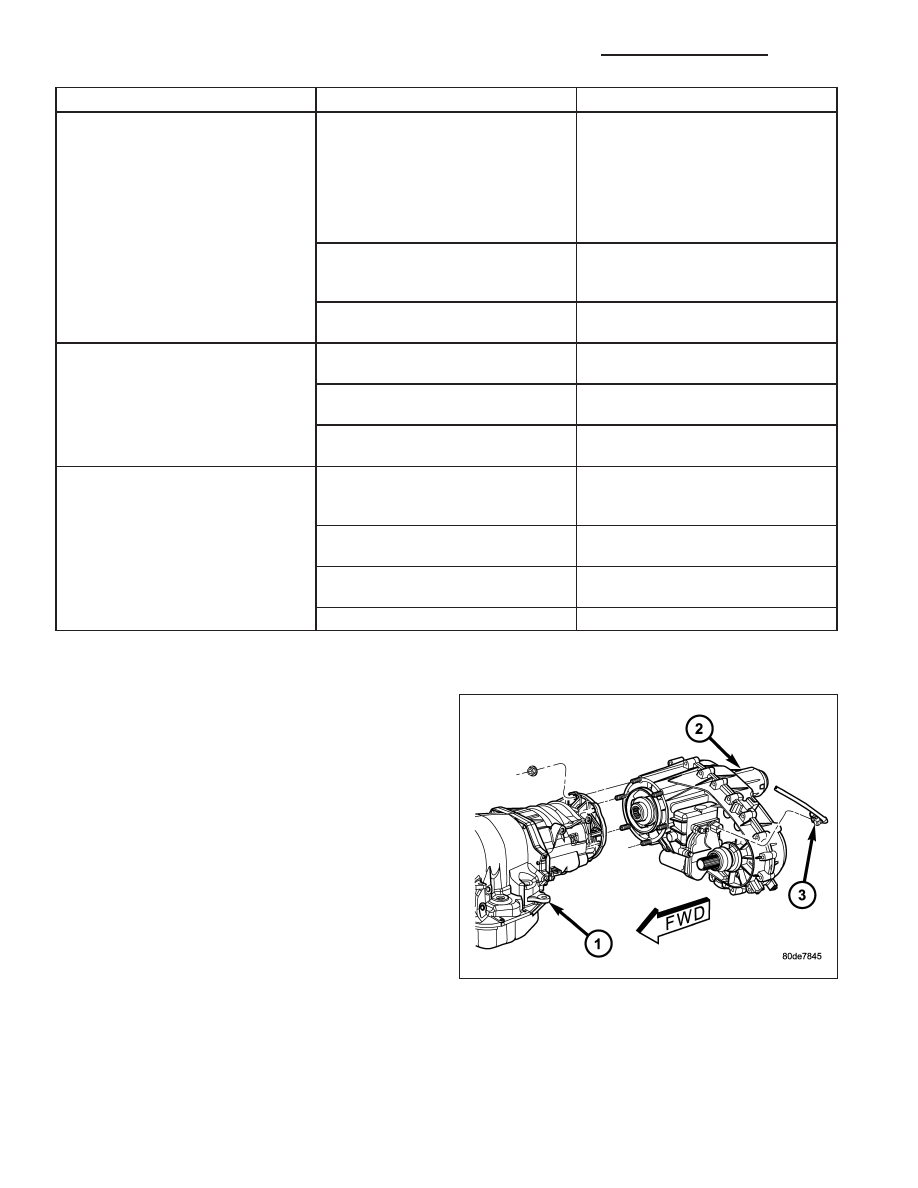

REMOVAL

1. Shift transfer case into AWD.

2. Raise vehicle.

3. Drain transfer case lubricant.

4. Mark front and rear propeller shafts for alignment

reference.

5. Support transmission with jack stand.

6. Remove the transfer case skid plate, if equipped.

7. Disconnect front and rear propeller shafts at trans-

fer case.

8. Disconnect transfer case shift motor and mode

sensor wire connectors (3).

9. Disconnect transfer case vent hose.

10. Support transfer case with transmission jack.

11. Secure transfer case to jack with chains.

12. Remove nuts attaching transfer case to transmission (1).

13. Pull transfer case and jack rearward to disengage transfer case.

14. Remove transfer case from under vehicle.

DISASSEMBLY

Position transfer case in a shallow drain pan. Remove drain plug and drain any remaining lubricant remaining in
case.

21 - 1468

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

DR/DH

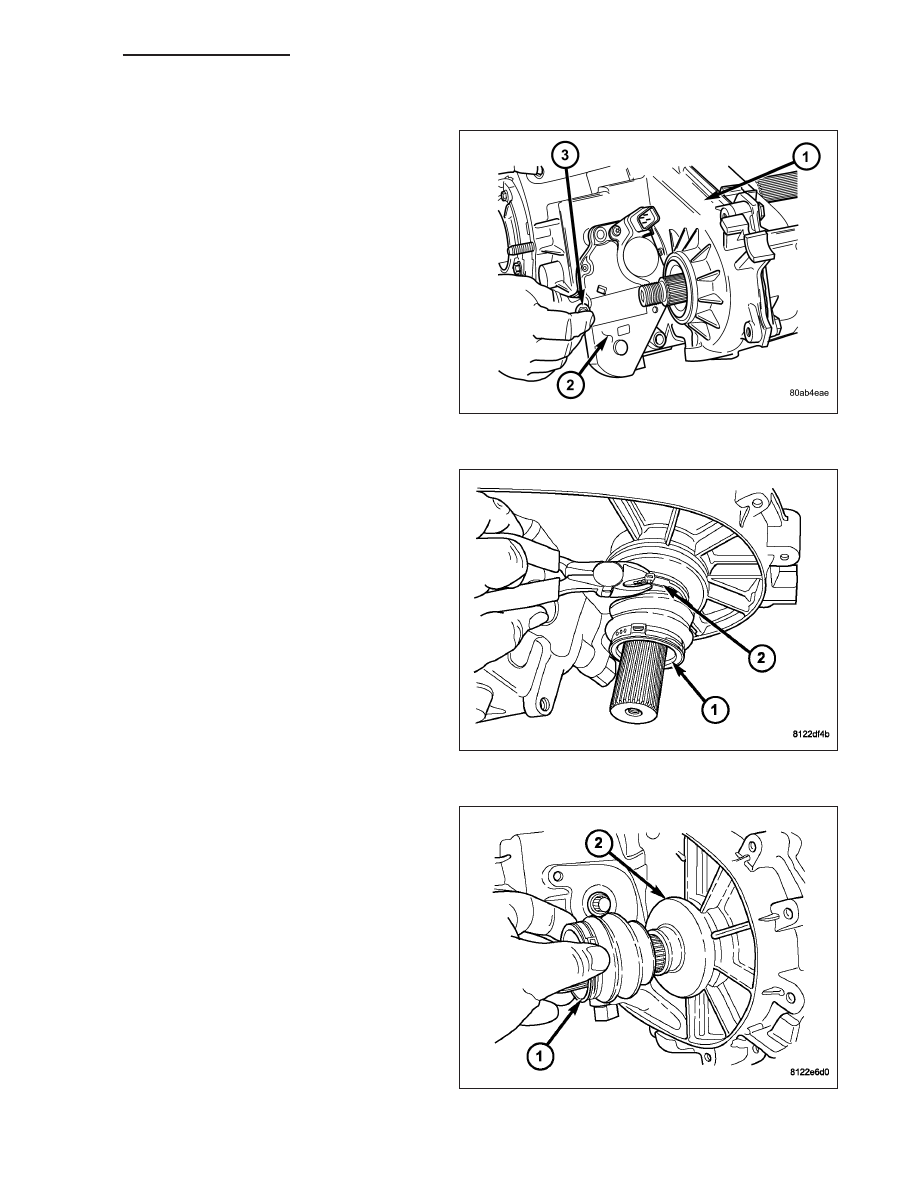

SHIFT MOTOR ASSEMBLY AND FRONT OUTPUT SHAFT SEAL

1. Remove the bolts (3) which hold the shift motor

and mode sensor assembly (2) to the transfer case
(1).

2. Remove the shift motor and mode sensor assem-

bly from the transfer case.

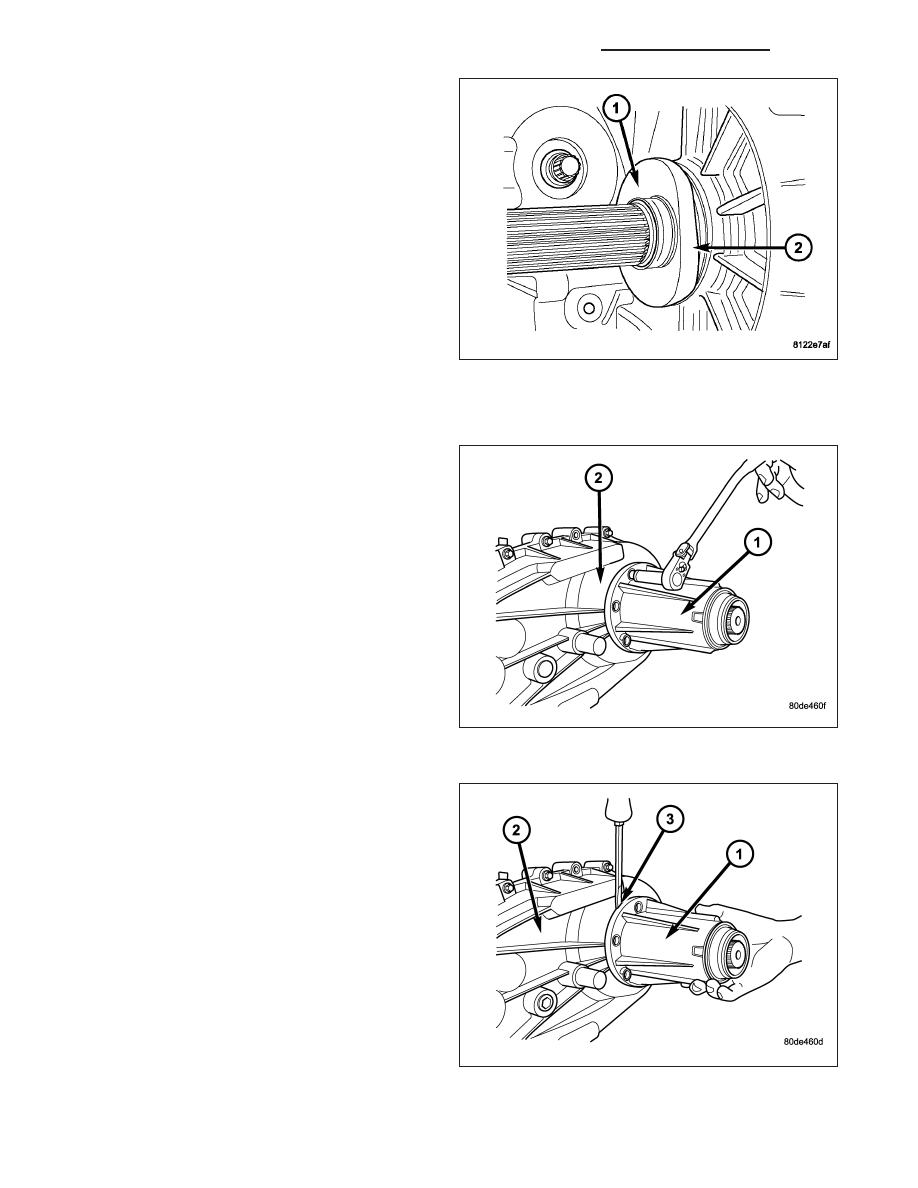

3. Remove the front propeller shaft seal boot (1)

retaining clamp (2).

4. Remove the front propeller shaft seal boot (1).

DR/DH

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

21 - 1469

5. Remove the front output shaft seal slinger (1) by

bending (2) the slinger away from the transfer
case.

6. Using a suitable pry tool, remove the slinger from

the output shaft using care not to damage the
shaft.

7. Using a screw and a slide hammer, remove the

front output shaft seal.

REAR EXTENSION

1. Remove rear extension housing (1) bolts.

2. Remove rear extension housing (1). Tap extension

once or twice with a plastic mallet to break sealer
bead and loosen it.

21 - 1470

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

DR/DH

3. Remove output shaft bearing (2) retaining ring (3)

with heavy duty snap-ring pliers.

OIL PUMP AND REAR CASE

1. Remove rear case (1) -to-front case (2) bolts (3).

2. Loosen rear case (1) with pry tool to break sealer

bead. Insert tool in slot (3) at each end of case.

3. Unseat rear case from alignment dowels.

DR/DH

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

21 - 1471
