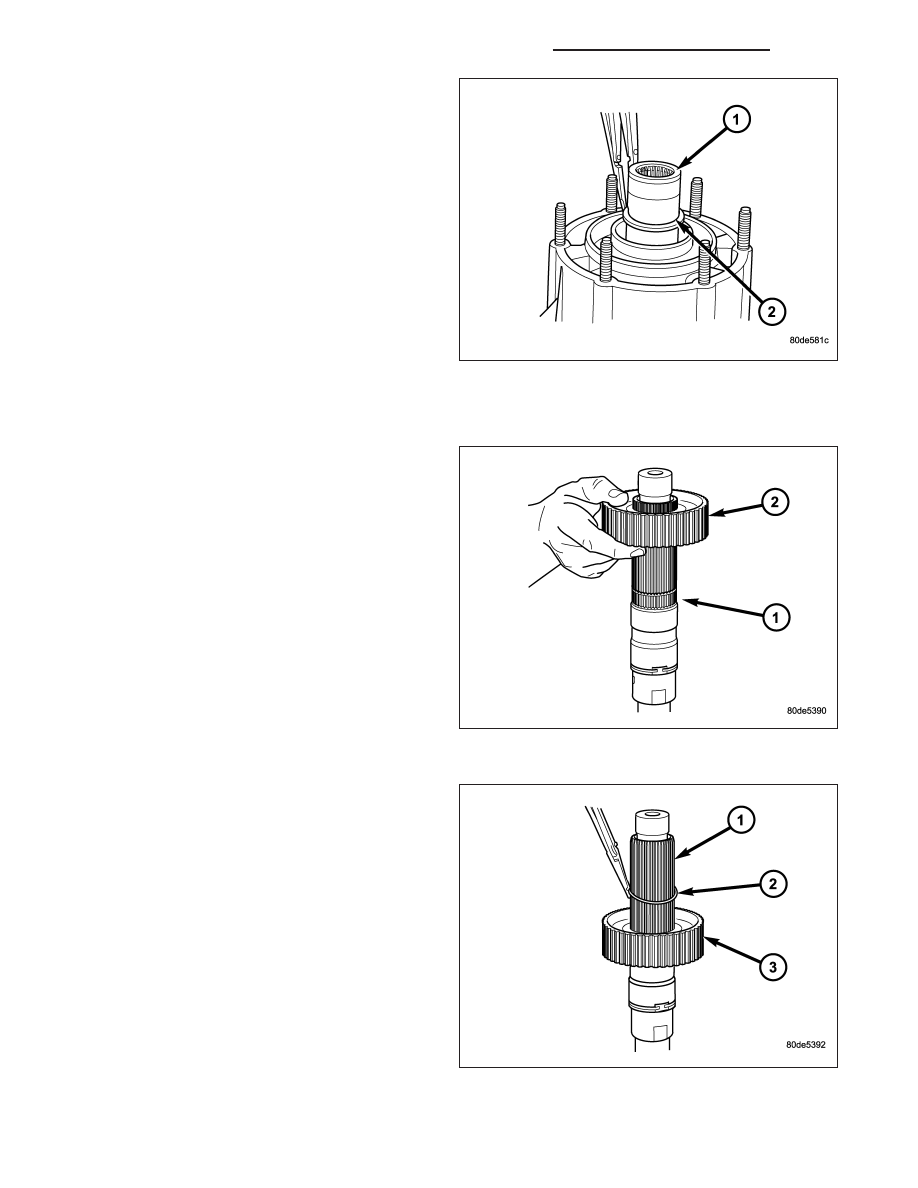

7. Install snap-ring (2) to hold input/low range gear (1)

into front bearing.

8. Install a new input gear seal using Installer 8841

and Handle C-4171.

SHIFT FORKS AND MAINSHAFT

1. Lubricate mainshaft splines with recommended

transmission fluid.

2. Install the mode hub (2) onto the output shaft (1).

3. Install the mode hub retaining ring (2) onto the out-

put shaft (1).

21 - 1448

TRANSFER CASE - NV243 - SERVICE INFORMATION

DR/DH

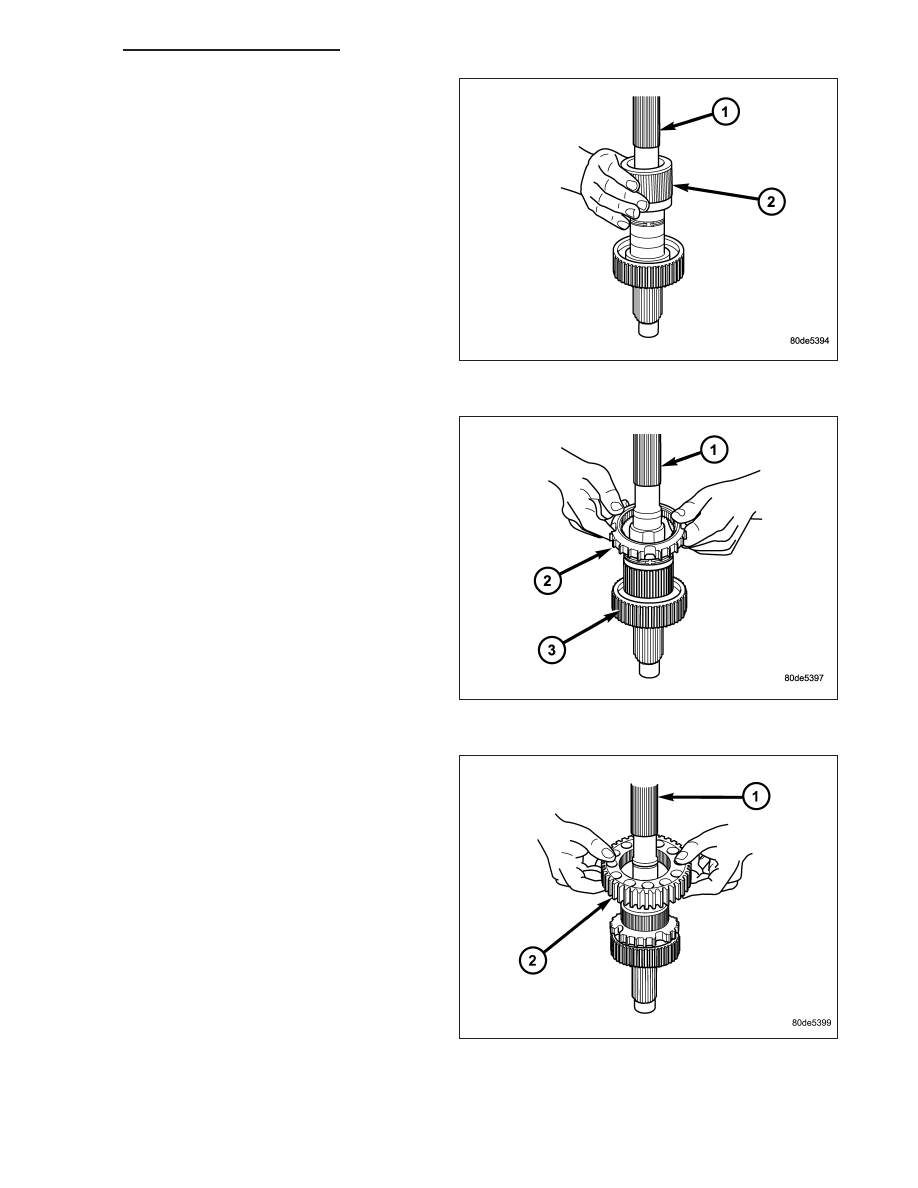

4. Install the sprocket hub (2) onto the output shaft

(1).

5. Install the clutch gear (2) onto the output shaft (1).

6. Install the drive sprocket (2) onto the output shaft

(1).

DR/DH

TRANSFER CASE - NV243 - SERVICE INFORMATION

21 - 1449

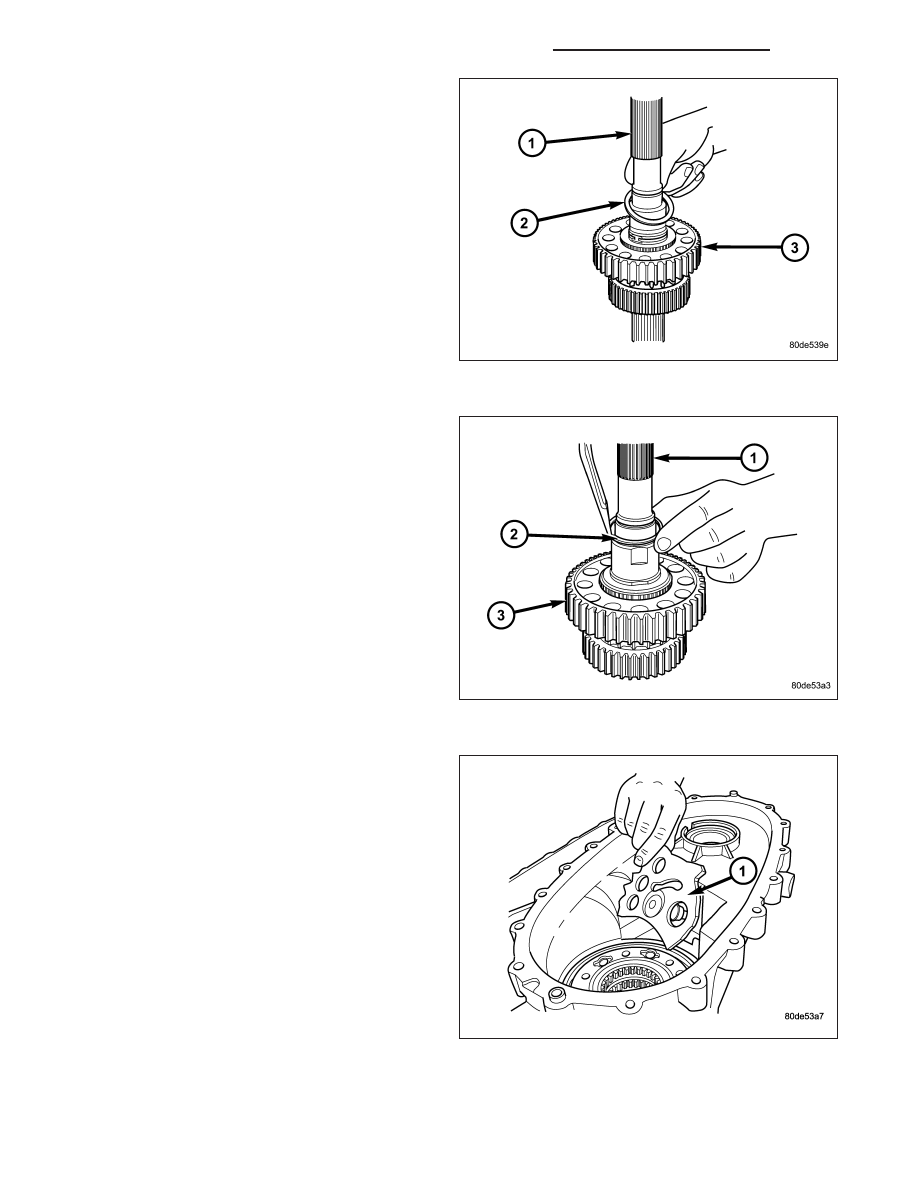

7. Install the drive sprocket (3) thrust washer (2) onto

the output shaft (1).

8. Install the drive sprocket (2) retaining ring (2) onto

the output shaft (1).

9. Lubricate sector shaft (1) with transmission fluid

and install shift sector in case. Position slot in sec-
tor so it will be aligned with shift fork pin when shift
forks are installed.

21 - 1450

TRANSFER CASE - NV243 - SERVICE INFORMATION

DR/DH

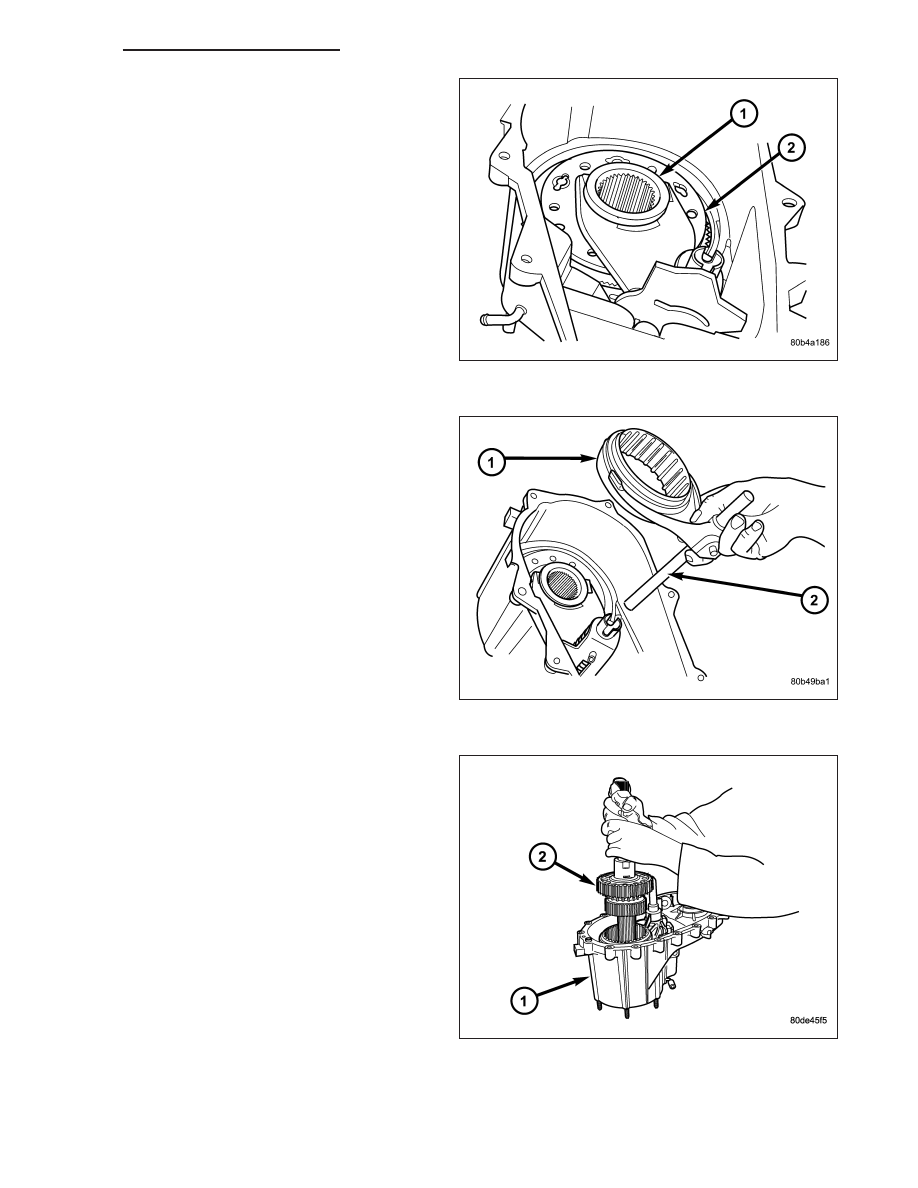

10. Install the shift sector o-ring.

11. Assemble and install range fork (2)and hub (1).

Be sure hub is properly seated in low range gear
and engaged to the input gear.

12. Align and insert range fork pin in shift sector slot.

13. Install the range fork retaining ring.

14. Install mode fork and shift rail onto the mode

sleeve.

15. Install the mode fork (2), sleeve (1), and shift rail

(2) into the transfer case.

16. Install mainshaft (2) into the transfer case front

housing (1). Guide mainshaft through the mode
and range sleeves and into the input gear.
