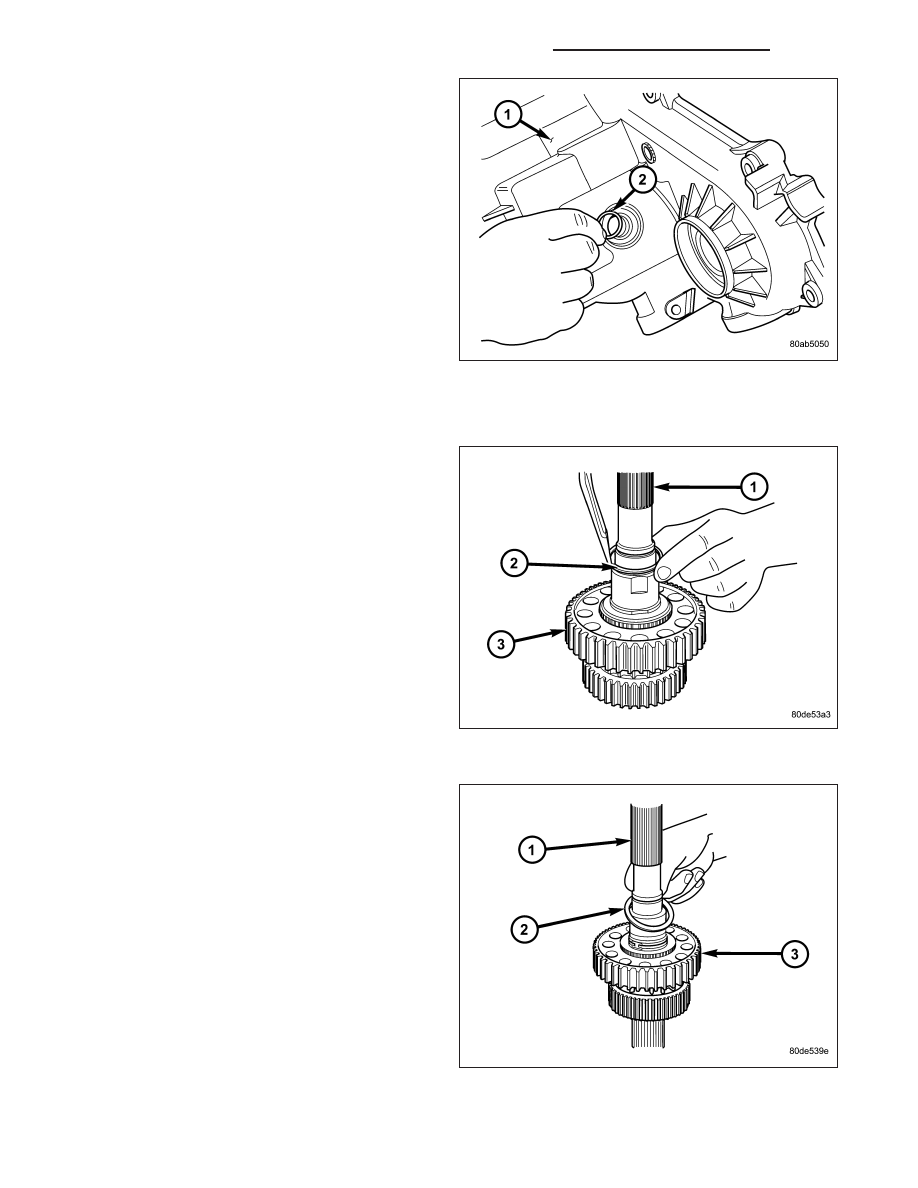

10. Remove the shift sector o-ring (2) from the front

housing (1).

MAINSHAFT

1. Remove the drive sprocket (3) retaining ring (2)

from the output shaft (1).

2. Remove the drive sprocket (3) thrust washer (2)

from the output shaft (1).

21 - 1436

TRANSFER CASE - NV243 - SERVICE INFORMATION

DR/DH

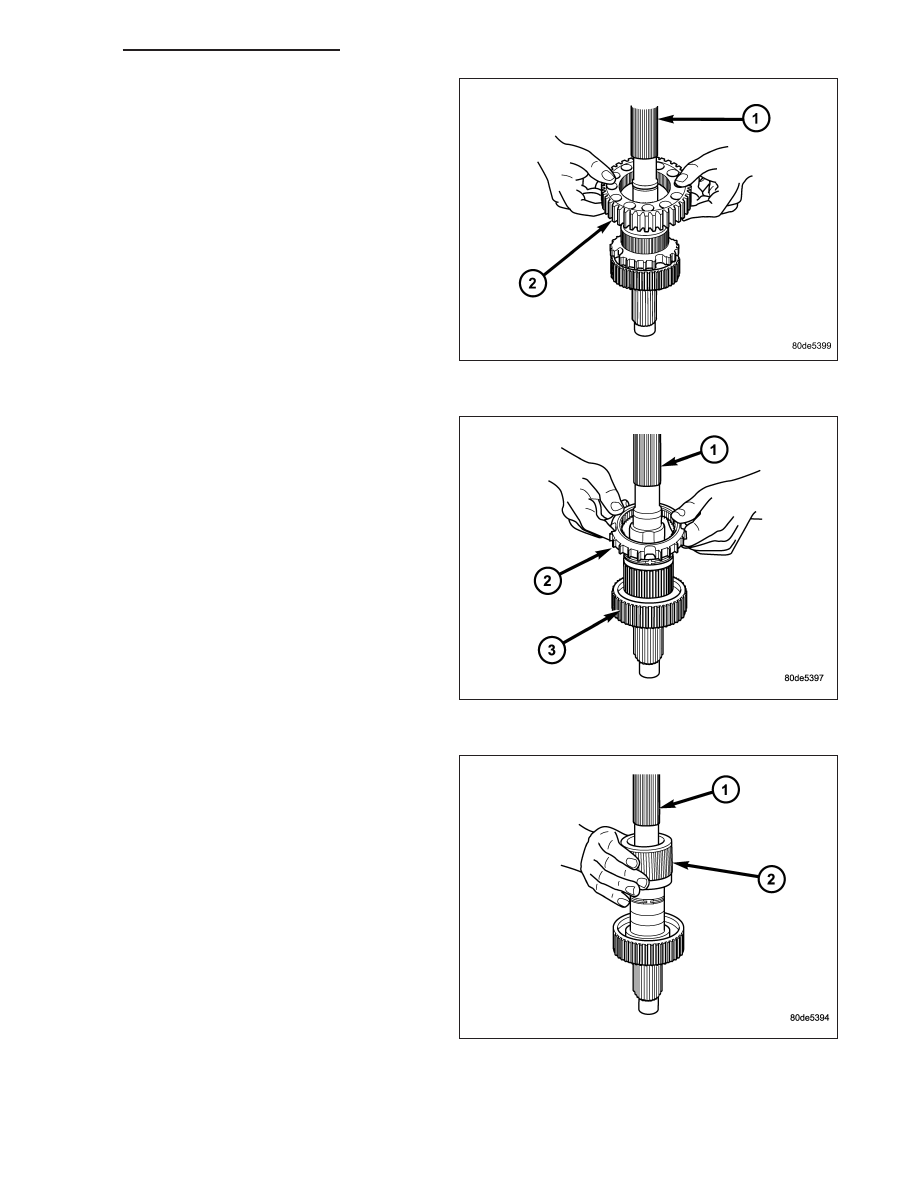

3. Remove drive sprocket (2) from the output shaft

(1).

4. Remove the clutch gear (2) from the output shaft

(1).

5. Remove the sprocket hub (2) from the output shaft

(1).

DR/DH

TRANSFER CASE - NV243 - SERVICE INFORMATION

21 - 1437

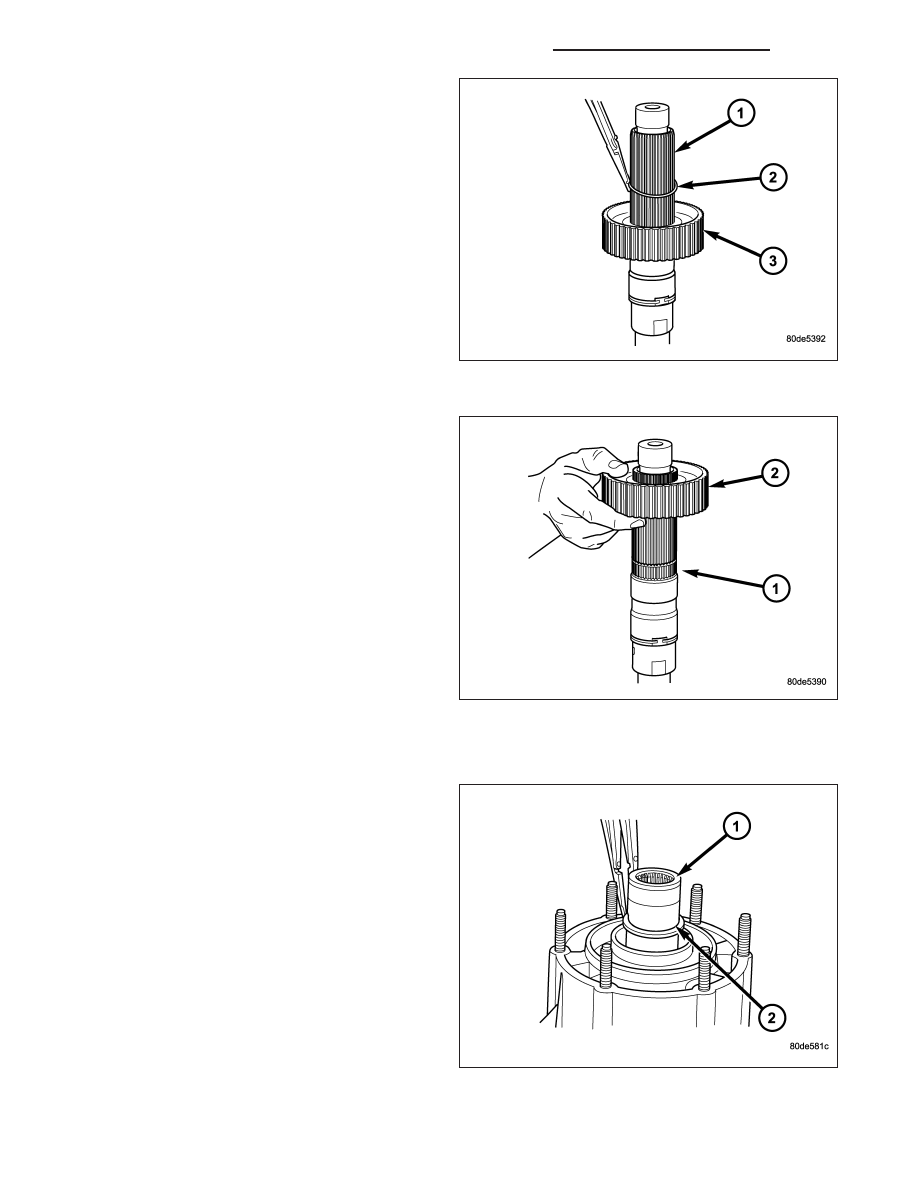

6. Remove the mode hub retaining ring (2) from the

output shaft (1).

7. Remove the mode hub (2) from the output shaft

(1).

INPUT AND PLANETARY GEAR

1. Remove input gear seal with suitable screw and

slide hammer.

2. Remove input gear (1) retaining ring (2) with heavy

duty snap-ring pliers.

21 - 1438

TRANSFER CASE - NV243 - SERVICE INFORMATION

DR/DH

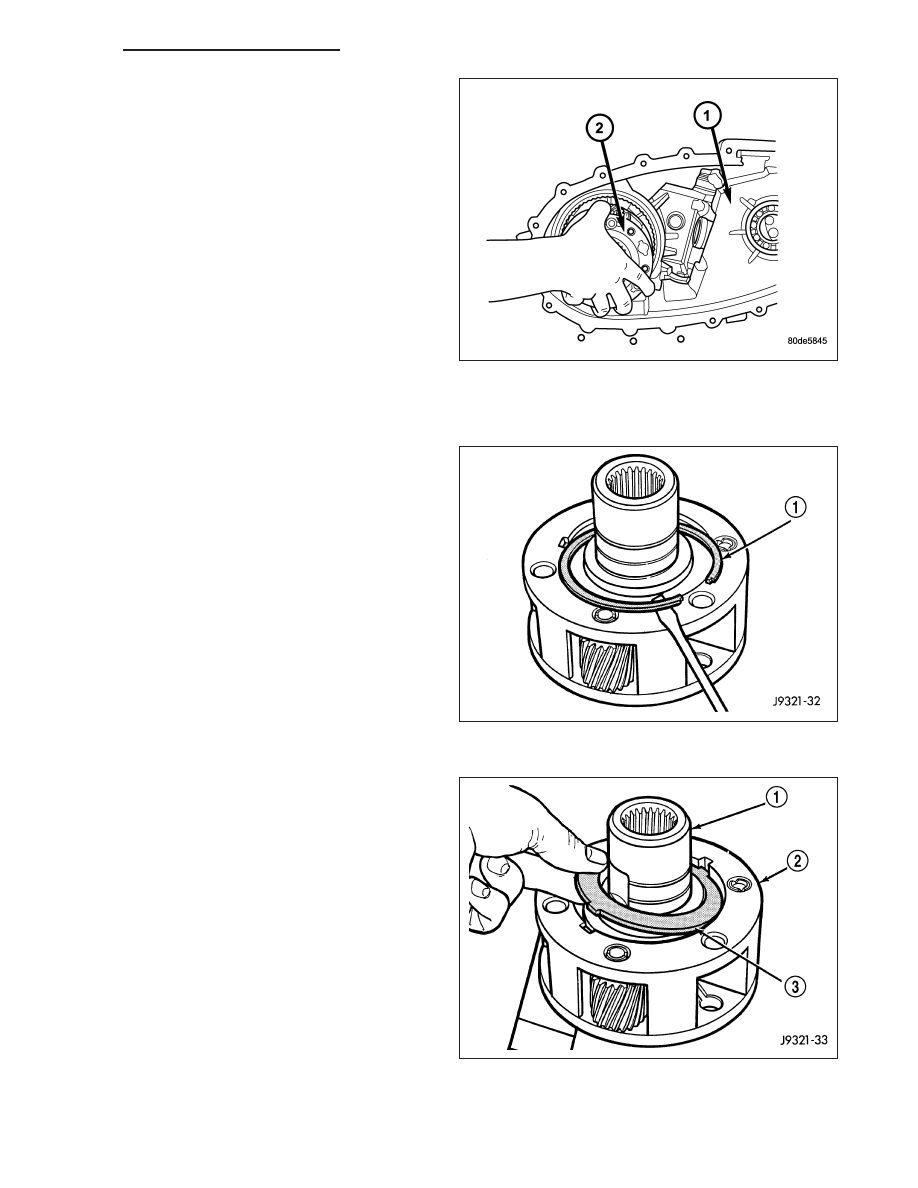

3. Place front case in horizontal position. Then

remove input gear and low range gear as an
assembly (2). Tap gear out of bearing with plastic
mallet, if necessary.

INPUT AND PLANETARY GEAR

1. Remove snap-ring (1) that retains input gear in low

range gear.

2. Remove retainer (3).

DR/DH

TRANSFER CASE - NV243 - SERVICE INFORMATION

21 - 1439
