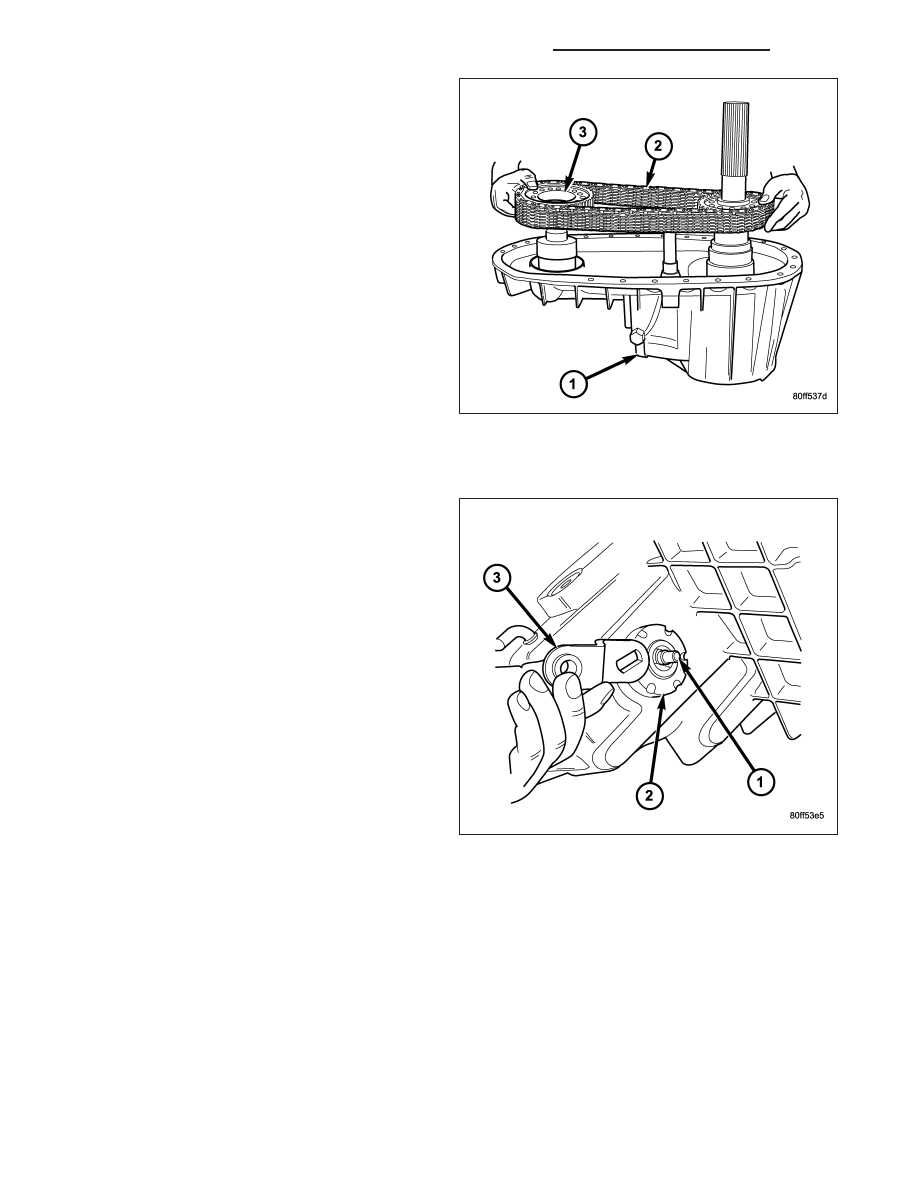

5. Pull front sprocket (3), rear sprocket, and chain (2)

upward until clear of the front and rear output shaft
sprocket splines.

6. Remove chain and sprockets as an assembly.

SHIFT FORKS AND MAINSHAFT

1. Shift transfer case into NEUTRAL.

2. Remove nut that retains the shift lever to sector

shaft. Then remove shift lever (3) and spacer from
the shaft.

3. Remove the sector support (2) with Socket 9033.

21 - 1384

TRANSFER CASE - NV271 - SERVICE INFORMATION

DR/DH

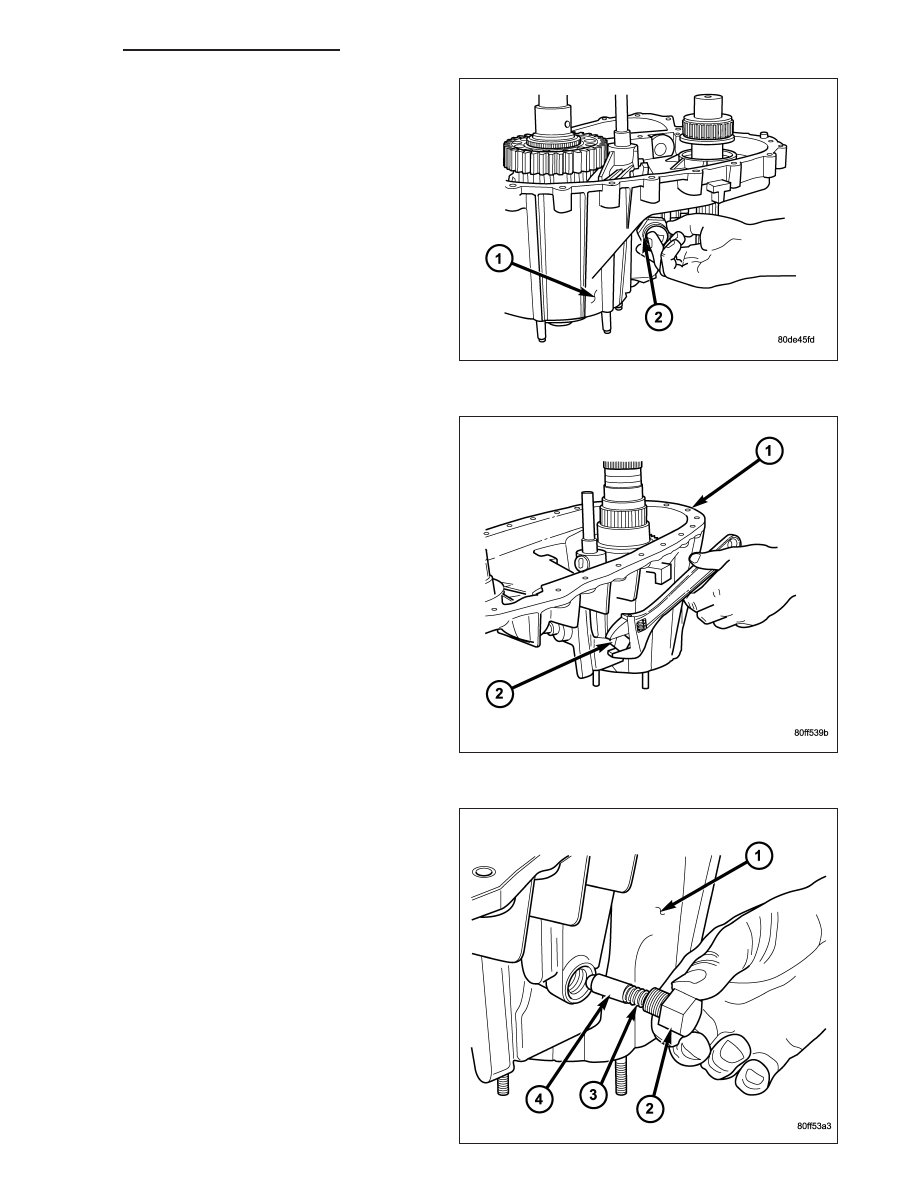

4. Remove the transfer case position sensor or switch

(2) from the front case half (1).

5. Loosen detent plug (2).

6. Remove detent plug (2), spring (3), and plunger

(4). Note that the plug has an O-ring seal. Remove
and discard this seal.

DR/DH

TRANSFER CASE - NV271 - SERVICE INFORMATION

21 - 1385

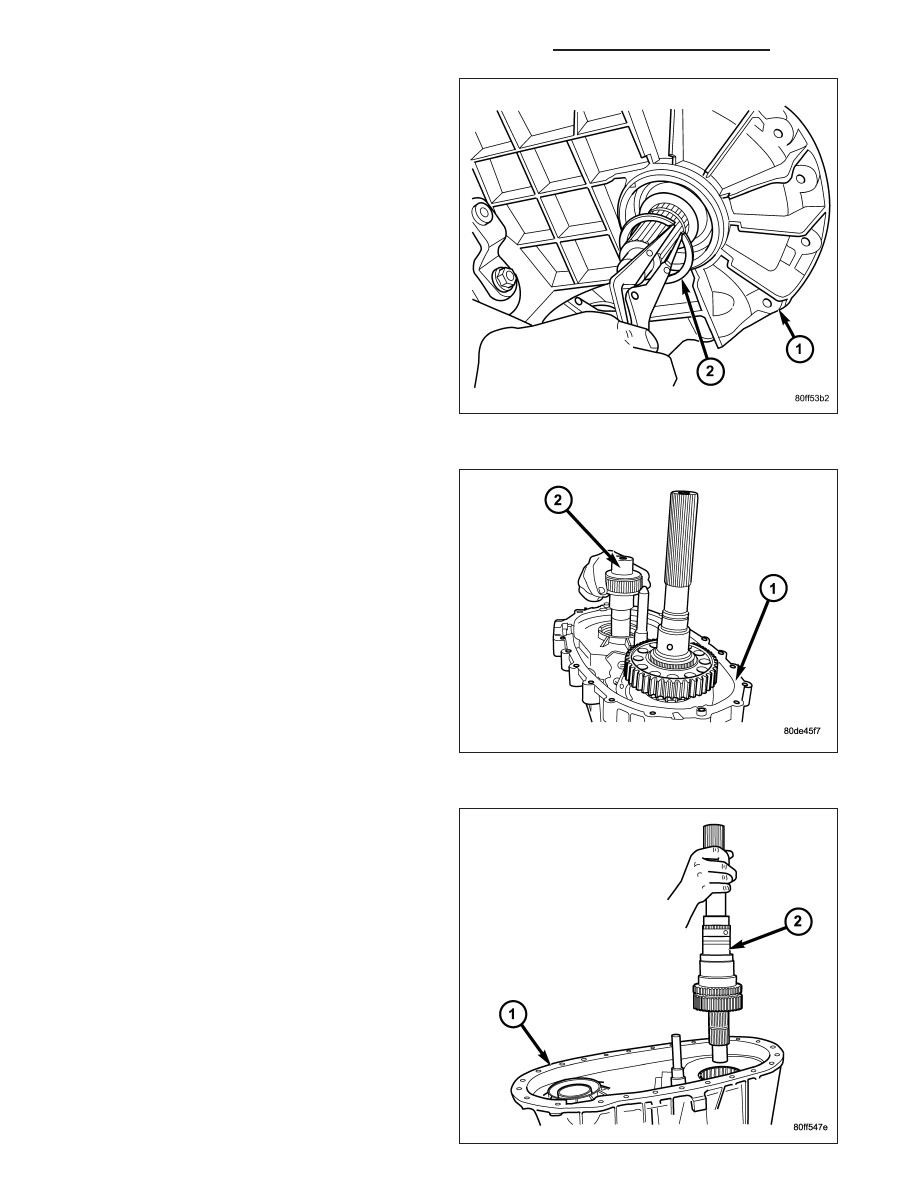

7. Using a screw mounted in a slide hammer, remove

the front output shaft seal.

8. Remove the front output shaft snap-ring (2).

9. Remove front output shaft (2) from bearing in the

front case (1).

10. Pull mainshaft assembly (2) out of input gear,

mode sleeve, and case.

21 - 1386

TRANSFER CASE - NV271 - SERVICE INFORMATION

DR/DH

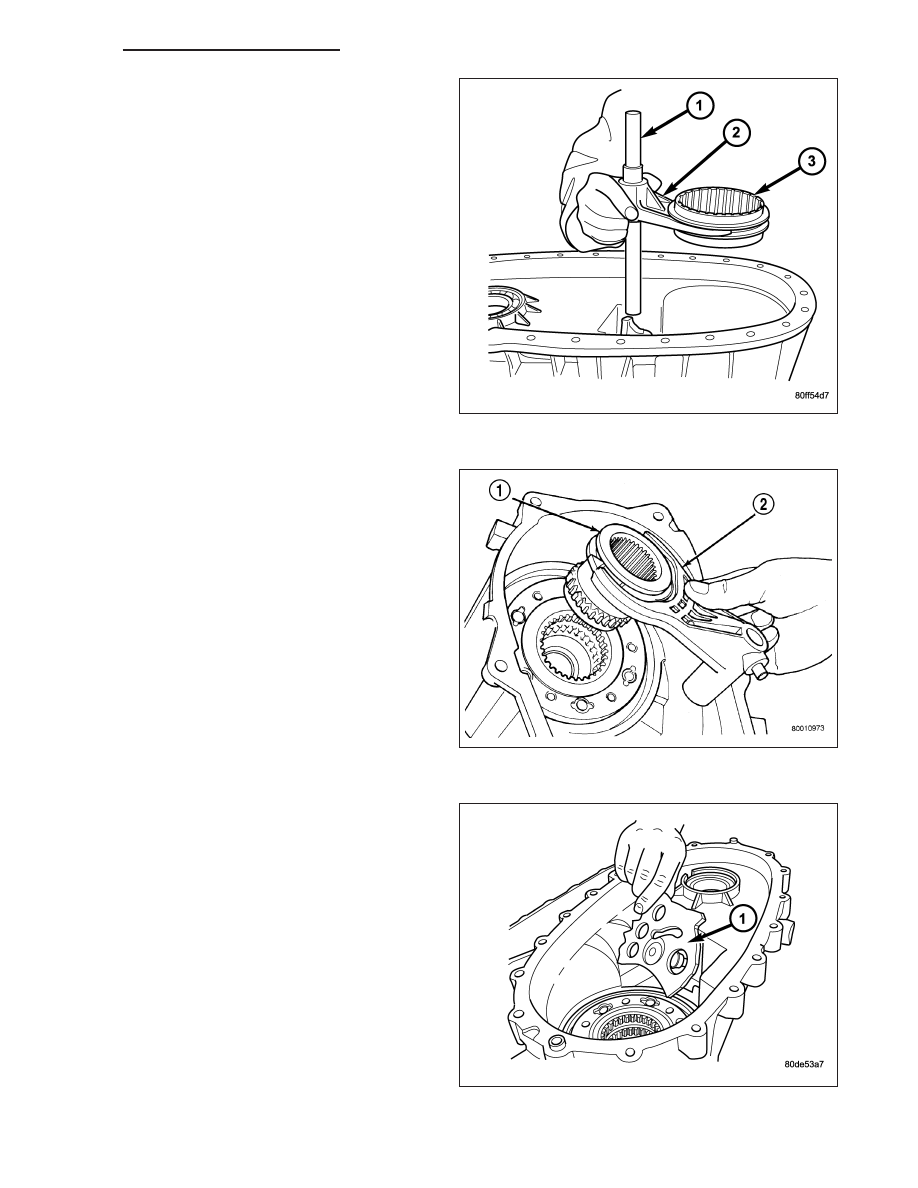

11. Remove mode fork (2), mode sleeve (3), and shift

rail (1) as assembly. Note which way the sleeve
fits in the fork (long side of sleeve goes to front or
the points on the sleeve teeth go to the rear of
case).

12. Remove range fork (2) and hub (1) as an assem-

bly. Note fork position for installation reference.

13. Remove shift sector (1).

DR/DH

TRANSFER CASE - NV271 - SERVICE INFORMATION

21 - 1387
