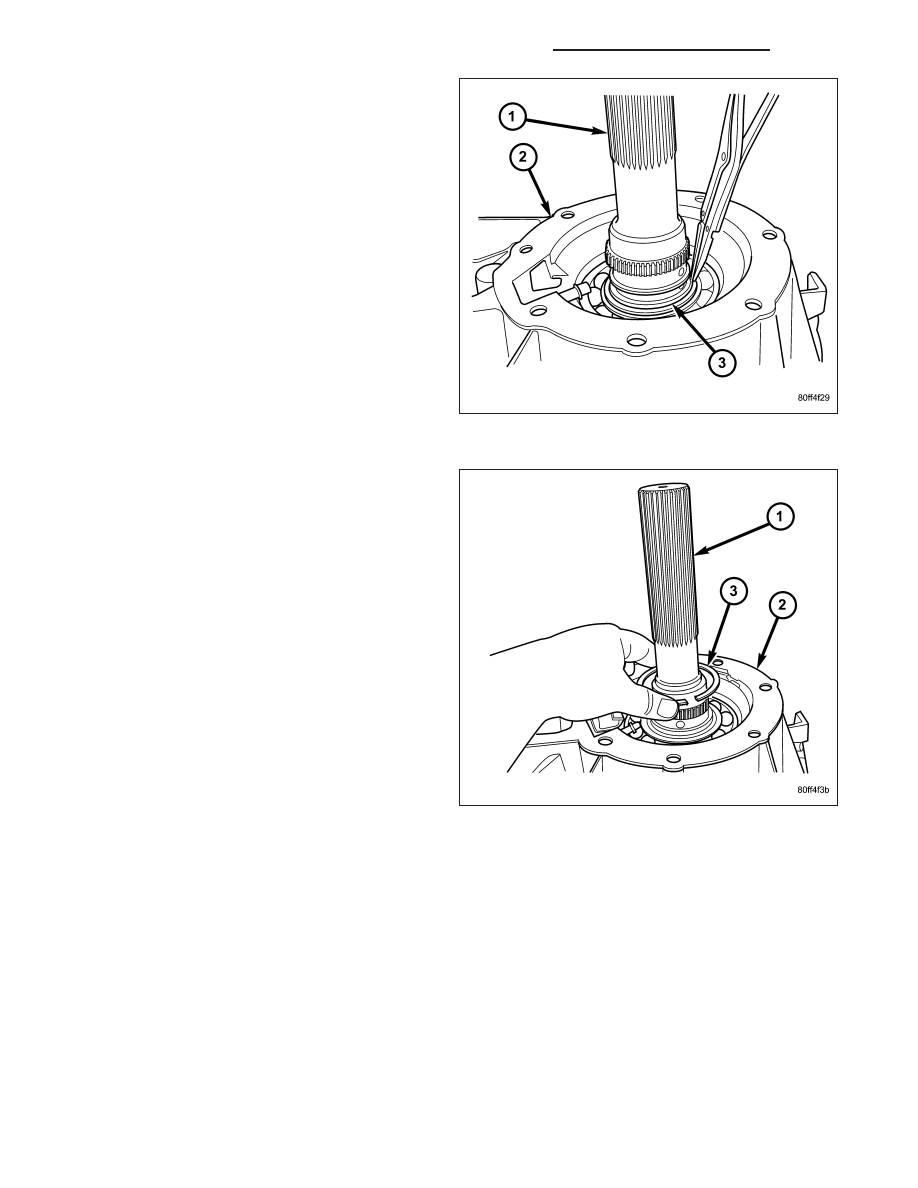

4. Remove the rear output shaft bearing inner snap-

ring (3) from the output shaft (1) using suitable
snap-ring pliers.

5. Remove the rear output shaft bearing inner snap-

ring (3) from the output shaft (1).

21 - 1380

TRANSFER CASE - NV271 - SERVICE INFORMATION

DR/DH

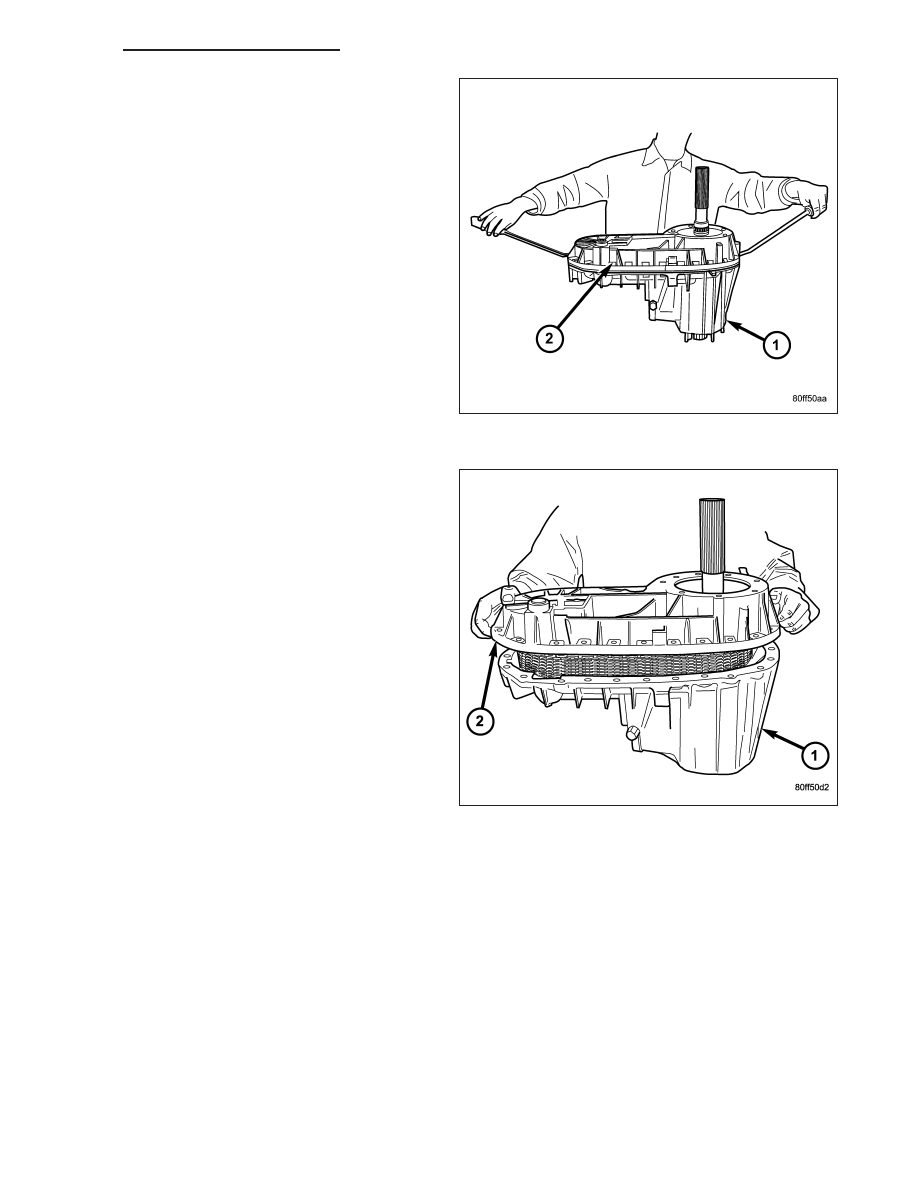

6. Loosen rear case (2) with pry tool to break sealer

bead. Insert tool at each end of case.

7. Unseat rear case from alignment dowels.

8. Remove the rear case (2) from the front case (1).

DR/DH

TRANSFER CASE - NV271 - SERVICE INFORMATION

21 - 1381

FRONT OUTPUT SHAFT AND DRIVE CHAIN

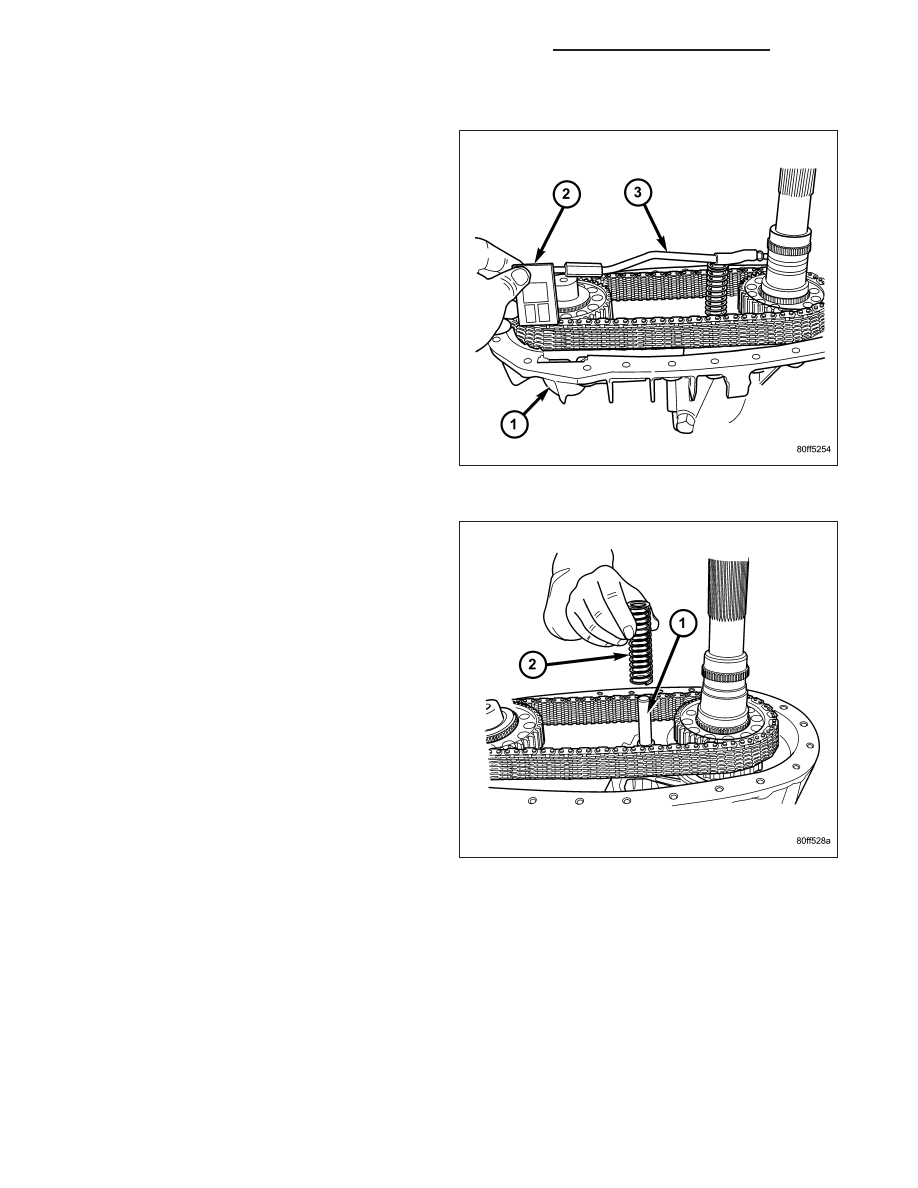

1. Remove the oil pick-up tube (3) and screen (2)

from the front case half (1).

2. Remove the shift rail spring (2) from the shift rail

(1).

21 - 1382

TRANSFER CASE - NV271 - SERVICE INFORMATION

DR/DH

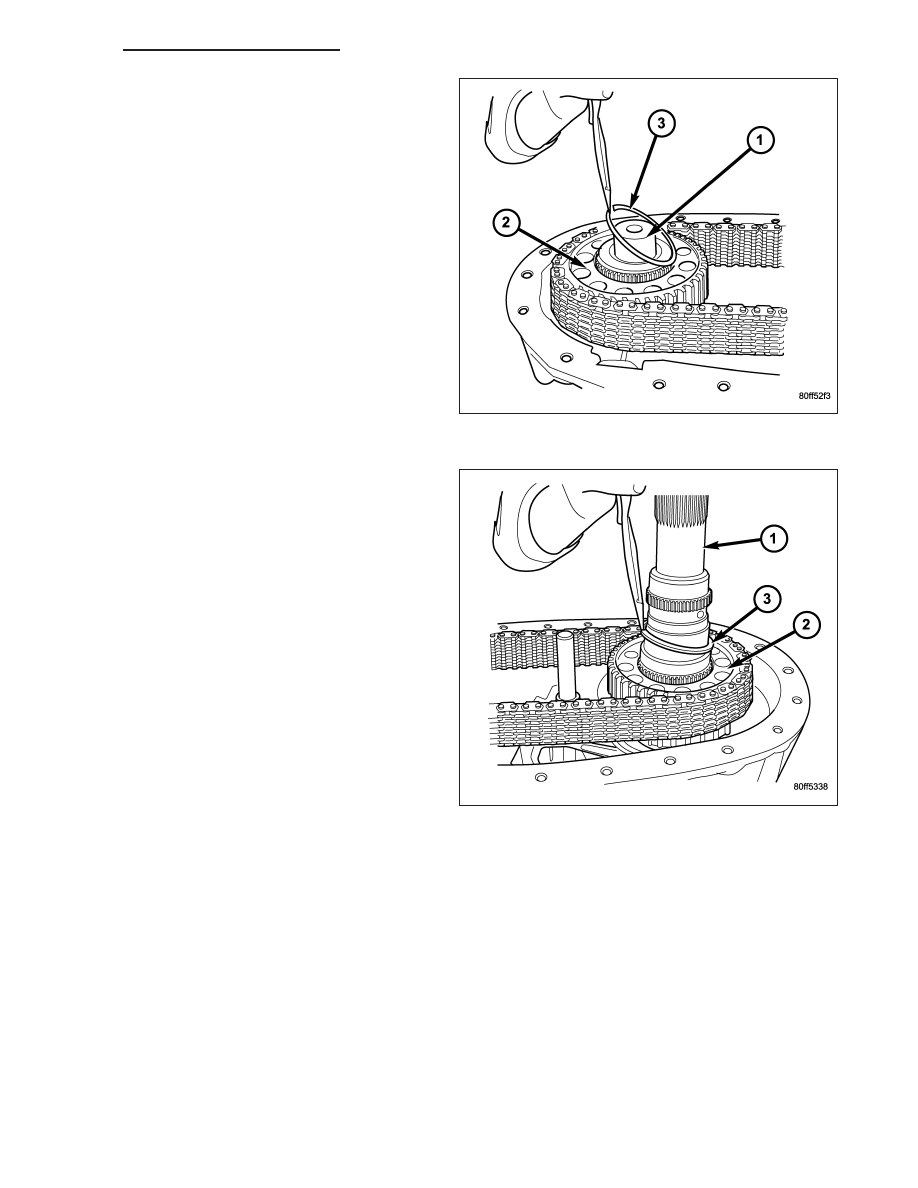

3. Remove the front output shaft (1) drive sprocket (2)

retaining ring (3).

4. Remove the rear output shaft (1) drive sprocket (2)

retaining ring (3).

DR/DH

TRANSFER CASE - NV271 - SERVICE INFORMATION

21 - 1383
